一、IPEmotion软件概述
IPEmotion是IPETRONIK公司开发的一款专业测试软件，广泛应用于车辆测试领域，能够与多种车载及实验室测量系统协同工作，满足多样化的数据采集需求。
借助该软件，用户可实现完整的测试流程管理，包括数据源或仪器的配置、多通道实时数据的可视化显示、测试平台的自动化控制、采集数据的后期分析以及最终报告的生成。
二、声学模块功能详解
在IPEmotion的专业版本中，支持扩展声学分析模块，专门用于处理和分析音频信号，特别适用于汽车行业中与振动和噪声相关的测试场景。
该模块采用FFT（快速傅立叶变换）技术和坎贝尔图进行频域分析，尤其在频率范围设定、色彩分级和图像缩放等方面提供高度可配置的功能。所有分析结果均可导出为标准ATFX格式，便于在其他专业工具中进一步处理。

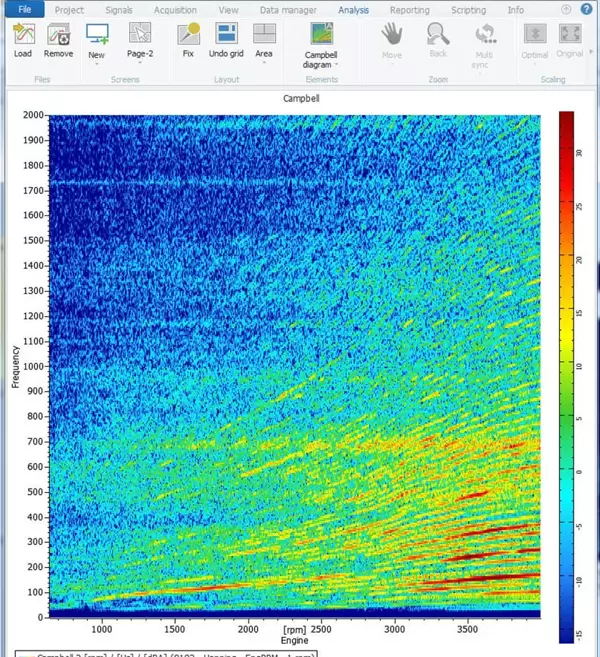

（坎贝尔图）
坎贝尔图分析功能具备以下主要设置选项：
- 可调节的FFT分辨率；
- 支持FFT重叠计算以提升分析精度；
- 多种窗口函数选择：矩形窗、汉宁窗、汉明窗、贝克曼窗、巴特利特窗；
- 允许基于非时间类参考通道进行同步分析；
- 集成巴特沃斯滤波器，用于对原始信号进行预处理滤波；
- 提供加权补偿功能，模拟人耳听觉特性对不同声压级进行修正；
- 支持多种缩放模式：线性、dB未加权、dB A加权、dB B加权、dB C加权、dB D加权；
- 具备音频回放功能，便于直观比对信号特征。
三、应用实例
使用的IPETRONIK采集设备：
- Mx-SENS2 4 FAST模块配合声学传感器；
- 该模块单通道采样率最高可达400kHz，充分满足高频音频信号采集要求，适用于振动噪声（NVH）等高精度测试场景。

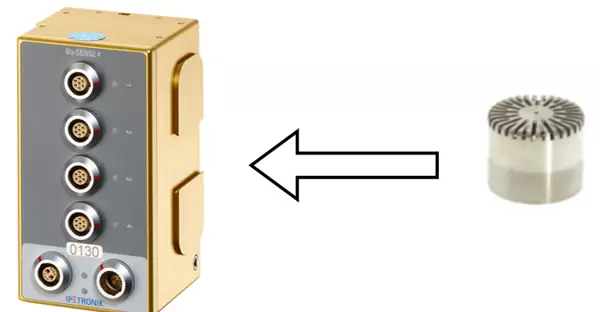

（Mx-SENS2 4 FAST模块与声学传感器）
音频信号分析示例：
通过对比低分辨率（1024样本点）与高分辨率（16384样本点）下的坎贝尔图，可以明显观察到高频细节的还原能力差异，高分辨率模式能更精确地呈现频率成分随转速变化的趋势，有助于深入识别噪声源特征。
