前言
ArcGIS 中的叠加分析是矢量数据空间处理的关键技术之一，主要用于整合两个或多个图层的空间几何与属性信息，从而生成具备新空间关系和属性特征的数据。该功能常用于回答诸如“哪些区域满足特定条件”、“某区域内包含多少要素”等地理问题。
在 ArcToolbox 的 Analysis Tools > Overlay 工具集中，集中了最常用、最经典的几类叠加分析工具，广泛应用于规划、生态、交通等多个领域。
七大核心叠加分析工具详解
以下七个工具各具特点，功能互补，能够应对绝大多数空间叠加需求。

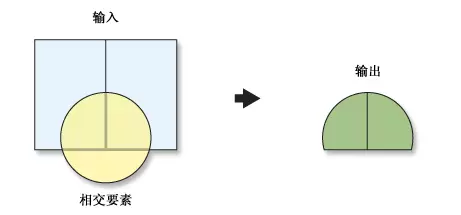

Intersect（相交）
该工具计算输入要素之间的几何交集，仅保留所有输入图层中存在重叠的部分，并将这些区域写入输出要素类。支持点、多点、线和面类型的简单要素。
典型应用场景：
- 识别河流流经自然保护区的具体河段。
- 提取城市中既属于商业区又位于地铁站500米覆盖范围内的区域。
Union（联合）
计算所有输入要素的几何并集，输出结果包含所有输入要素的全部区域及其属性信息。需要注意的是，所有参与运算的输入必须为面要素。
典型应用场景：
- 整合多个地块的土地权属数据，全面了解土地利用结构与权属分布。
- 综合分析行政区划与生态功能区的空间重合情况。

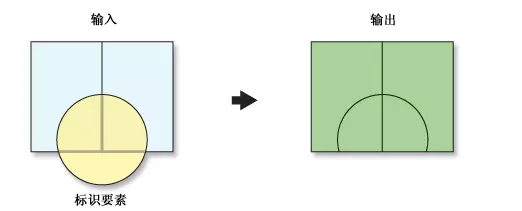

Identity（标识）
通过将输入要素与标识要素进行空间交集运算，使输入要素中与标识要素重叠的部分继承后者的属性信息。输入可为点、多点、线或面；标识要素需为面，或与输入类型一致。
典型应用场景：
- 判断高速公路穿越了哪些县级行政单位（以线为输入，面为标识）。
- 确定气象观测站点所在的行政区归属。

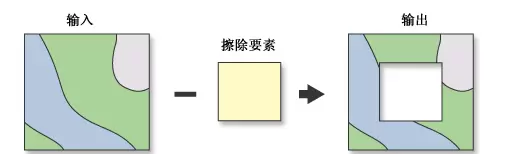

Erase（擦除）
利用擦除要素的边界从输入要素中移除重叠部分，仅保留输入要素在擦除要素外部的区域。擦除要素可以是点、线或面，但其几何类型应不低于输入要素。
典型应用场景：
- 在建设用地规划中排除泄洪区等禁止开发区域。
- 获取自然保护区核心区以外的缓冲带范围。

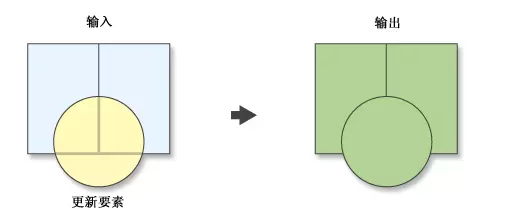

Update（更新）
基于更新要素对输入要素进行几何和属性上的替换操作，输出结果中重叠部分由更新要素覆盖。输入要素和更新要素均必须为面类型。
典型应用场景：
- 对土地利用图斑进行局部调整与版本更新。
- 行政区划变更后，使用新边界更新旧有图形数据。
SymDiff（交集取反）
输出输入要素与更新要素中不重叠的所有部分，即两者差异区域。要求两个参与运算的要素类具有相同的几何类型。
典型应用场景：
- 比对两版规划图纸，识别出发生变化的区域（如新增或删除的用地）。
Spatial Join（空间连接）
根据要素间的空间位置关系，将一个图层的属性信息附加到另一个目标图层上，而不改变原始几何形状。系统会依据设定的空间规则（如“完全包含”、“相交”等）匹配记录。
典型应用场景：
- 统计每个行政区内兴趣点（POI）的数量。
- 为每个气象站点自动赋值其所处省份名称。
如何选择合适的叠加工具？——决策流程指南
面对具体的空间分析任务时，可通过以下两个关键步骤快速定位最适合的工具。
3.1 明确期望的输出结果
根据所需结果类型进行初步筛选：
- 需要两区域共有的部分 → 使用 Intersect（相交）
- 需要合并所有区域 → 使用 Union（联合）
- 希望保留A中不含B的部分 → 使用 Erase（擦除）
- 用B切割A并保留A的整体结构 → 使用 Identity（标识）
- 用B替换A中的重叠区域 → 使用 Update（更新）
- 找出A与B之间不同的区域 → 使用 SymDiff（交集取反）
- 仅传递属性而不修改几何 → 使用 Spatial Join（空间连接）
3.2 确认输入数据的几何类型
检查参与分析的图层是否为点、线或面类型。这一步可迅速排除不兼容的工具选项。例如，Union 和 Update 仅支持面要素作为输入，若数据为线或点，则不能使用。
实践技巧与常见注意事项
为了确保叠加分析结果准确可靠，在实际操作过程中应注意以下几个关键点：
拓扑质量控制
叠加分析对输入数据的拓扑完整性要求较高。建议在执行前使用 Check Geometry 工具检测潜在错误，并通过 Repair Geometry 进行修复。也可借助拓扑工具集建立拓扑规则，提前清理缝隙、重叠或多部件等问题。
统一坐标系统
所有参与分析的图层必须处于同一坐标系下，否则可能导致空间错位或分析失败。可在环境设置中统一指定输出坐标系，避免因动态投影带来的误差。
属性字段管理
输出结果的属性表将整合来自多个输入图层的字段。当出现字段名冲突时，系统会自动添加后缀（如 field_1）。可通过 Field Map 参数（在高级设置中）自定义字段映射方式，精确控制输出字段内容及合并逻辑。
性能优化策略
对于大规模数据集，直接进行全量叠加可能效率低下。推荐先使用 Select By Location 工具筛选出可能发生空间交互的子集，再针对这部分数据执行叠加运算，显著提升处理速度。
总结
掌握 ArcGIS 中的七大核心叠加工具，结合清晰的决策流程和良好的数据预处理习惯，能够高效解决各类复杂的空间分析问题。合理选择工具、关注数据质量和操作细节，是保障分析结果科学性和实用性的基础。
Pro与Desktop的主要差异在于：虽然ArcGIS Pro中叠加分析工具的核心逻辑保持不变，但其用户界面更为现代化，部分功能进行了整合与优化。例如，空间连接操作在可视化设置方面得到了显著增强，用户体验更加流畅。
总结来说，熟练掌握几种常见的叠加分析工具，能够帮助你应对超过80%的矢量空间关系分析需求。建议在理解各工具基本原理的基础上，使用简单的示例数据在ArcGIS环境中动手实践一次，通过实际操作来体会不同工具之间的区别与适用场景，这种学习方式最为高效且印象深刻。
