图例（Legend）是地图中不可或缺的组成部分，其主要功能是解释地图上各类符号所代表的实际地理含义。通过图形、颜色、线型等视觉元素与地理要素或数据属性建立对应关系，帮助使用者准确理解地图内容。本文将以河流与湖泊图例的设计为例，介绍图例的设置方法和优化技巧。
当你的图例呈现如下状态时：
而我的图例如下所示：
接下来将详细讲解如何实现更清晰、专业的图例设计。
一、插入图例

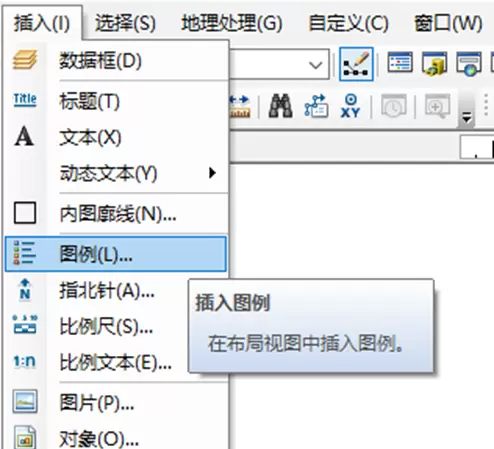

首先切换至布局视图，在菜单栏选择“插入”→“图例”，即可启动图例向导。操作界面如下：
二、图例设置
2.1 地图图层

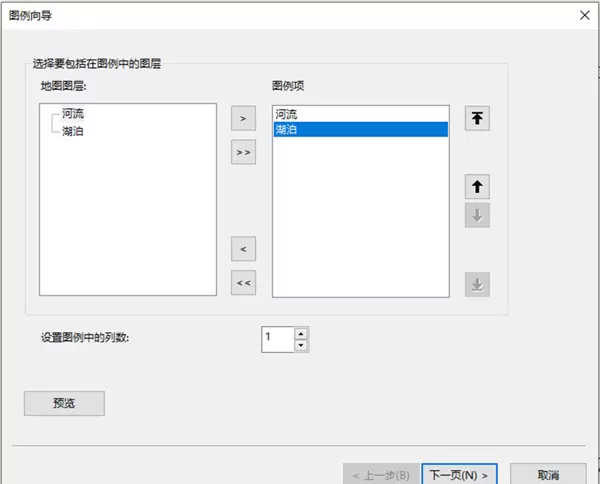

初次进入图例向导时，系统会列出当前地图中可用于图例生成的所有图层。用户可根据需要从列表中移除不需要显示的图层，并对剩余图层进行排序。需要注意的是，此排序仅影响图例中的显示顺序，不会改变内容列表中的图层层级。
此外，可在该面板中设定图例的列数，但无法指定每列的起始位置。后续可通过图例属性中的“项目”选项卡进一步调整列属性。
2.2 图例标题

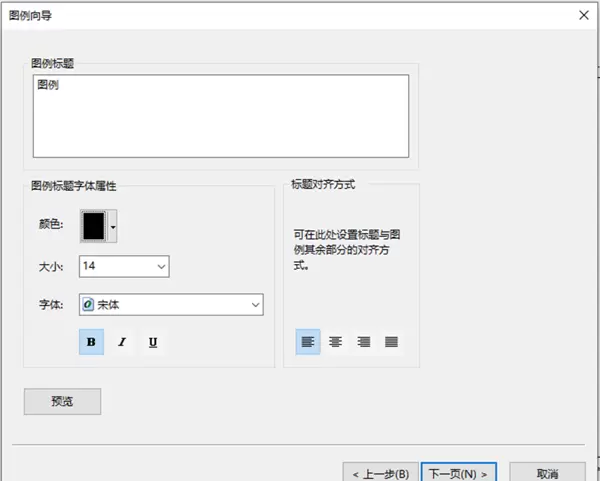

在此步骤中可输入图例标题文字，并自定义字体、字号、颜色及对齐方式，以匹配整体地图风格。
2.3 图例框架

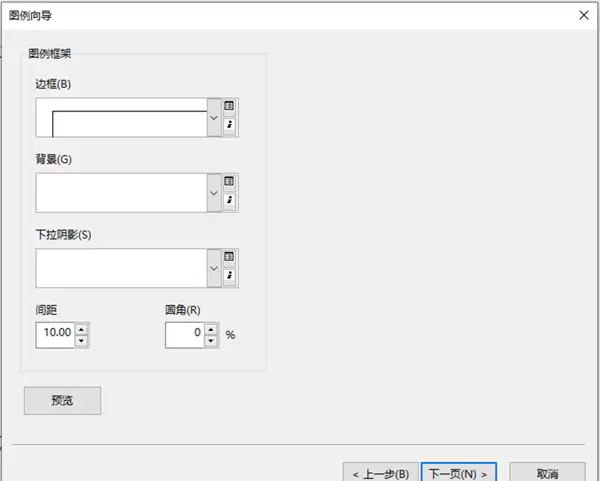

该设置允许用户为图例添加边框、背景填充以及阴影效果，增强图例的可视独立性与美观度。
2.4 符号图面
这是图例制作的关键环节，用于设定线状或面状要素在图例中的显示样式。
针对河流要素：选择“河流”图例项，符号类型设置为“线”→“流水”样式，确保图例符号与实际地图一致。

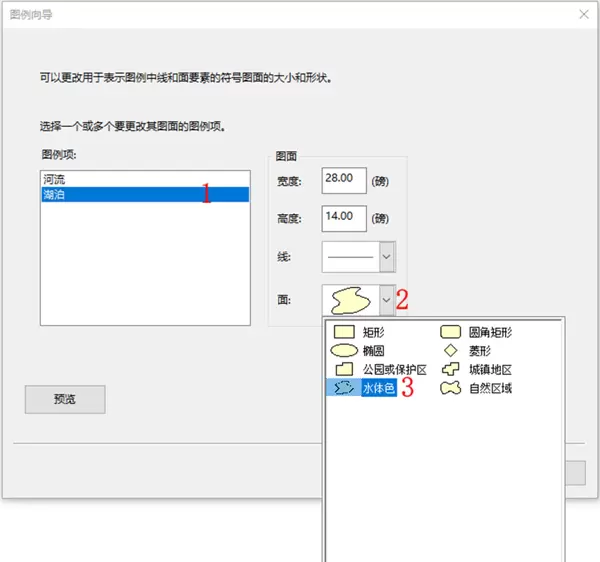

对于湖泊要素：选择“湖泊”图例项，图面设置为“面”→“水体色”，使其符合水域特征。
2.5 图例各部分间距

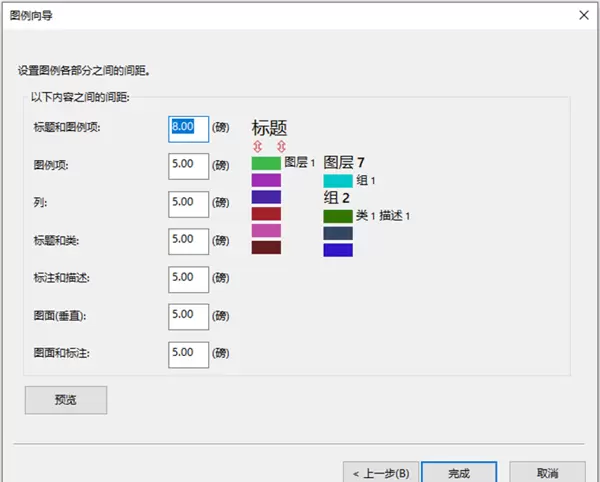

在最后一个设置面板中，可以精确控制图例内部各元素之间的间距。
当点击不同的间距输入框时，右侧预览图中的红色指示器会高亮显示对应的位置，便于直观调整。
2.6 河流湖泊图例

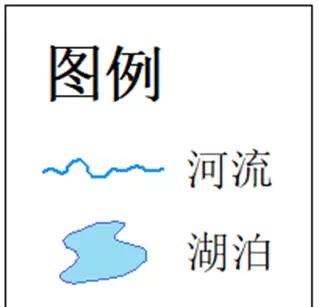

完成图例向导后，最终生成的图例如下图所示：
三、图例属性
右键点击已创建的图例，选择“图例属性”，将弹出包含五个选项卡的设置对话框：常规、项目、布局、框架、大小和位置。
3.1 常规
“常规”选项卡支持设置图例标题及其位置，默认标题位于图例上方。若需更改标题位置，可将图例转换为图形后手动调整，或单独创建标题作为独立元素。

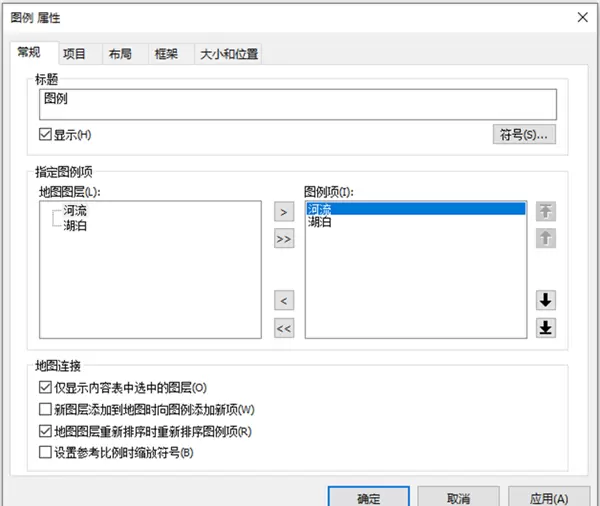

通过地图图层列表与图例项之间的按钮，可决定哪些图层参与图例生成。图例项列表反映的是图例实际包含的内容。选中某一项后，可通过上下箭头按钮调整其在图例中的排列顺序，也可直接移至顶部或底部。
3.2 项目

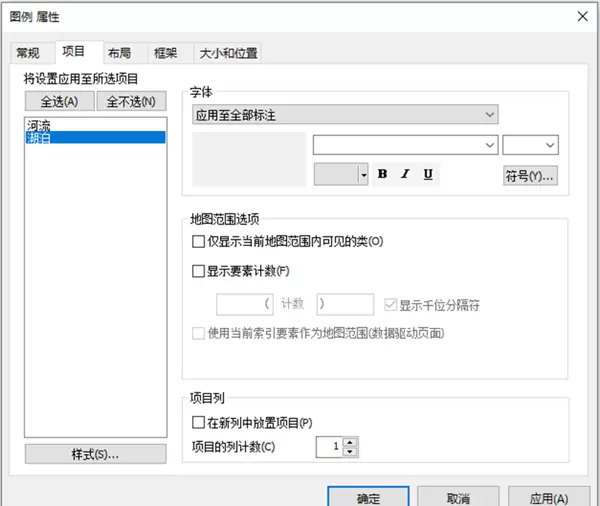

在“项目”选项卡中，可对各个图例项进行个性化设置，包括文本符号系统的修改、图例项与地图范围的交互方式，以及列分布的控制。
支持同时选中多个图例项并统一修改属性。未被修改的参数将保持原有设置不变。
使用旁边的字体控件，可更改图层名称、标题、标注或描述等文本的样式。这些更改可应用于所有相关文本，也可限定于特定字段。
该选项卡还提供列数管理功能。通过勾选“置于新列中”复选框，可强制某个图例项开始新的一列；也可手动设定每个项目所占的列数，从而构建复杂的多列布局。
3.2.1 样式

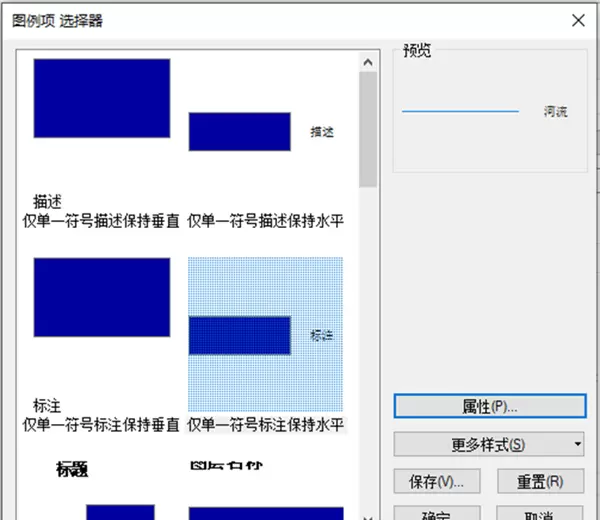

在此界面中，可以从左侧选择不同的图例排列样式，并在右侧实时预览效果。如需进一步定制，点击“属性”按钮将打开“图例项属性”对话框，支持对排列方式和外观细节进行深度调整。
3.3 布局

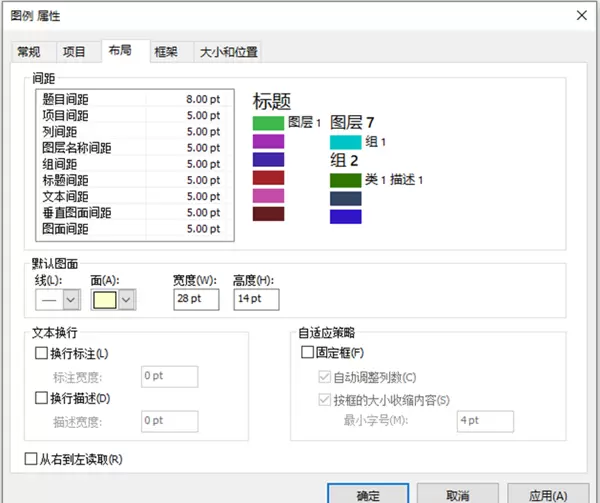

“布局”选项卡用于设定图例的默认符号尺寸、元素间距、自适应策略，以及是否支持从右向左阅读的语言排版。
可以分别设置图例内各项之间的间距。调整时，右侧示意图中的红色标记会同步指示当前正在编辑的间距区域。应用设置后，图例会自动重绘以满足新的布局要求。若之后手动缩放图例，系统也会相应更新这些数值以维持比例协调。
3.4 框架

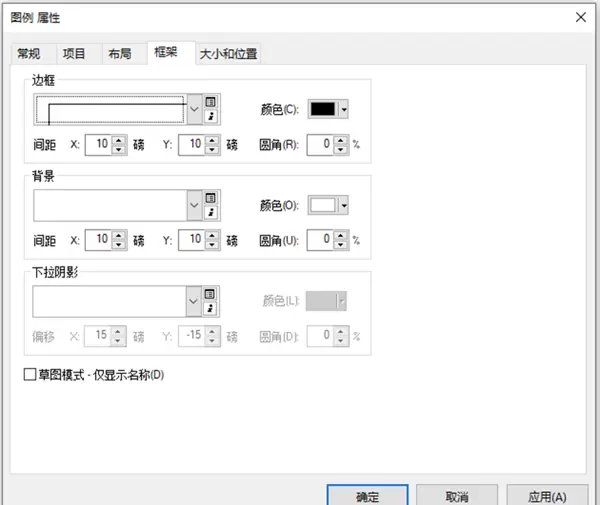

该选项卡用于设置图例外框的样式，包括边框线型、颜色、粗细，以及背景色和阴影等装饰性元素，提升图例在地图上的可读性和专业感。
3.5 大小和位置

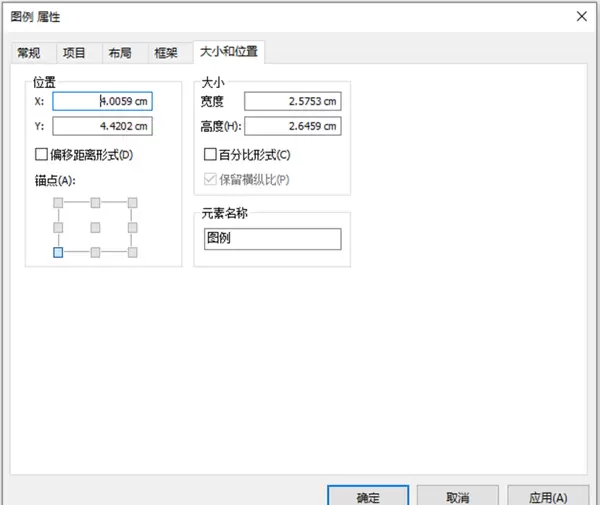

在此可精确设定图例的宽度、高度及在页面中的坐标位置，适用于需要严格遵循制图规范的场景。
四、图例设计的常见误区
在实际制图过程中，常见的图例问题包括：图例项过多导致信息过载、符号与地图不一致、文字说明模糊不清、间距设置不合理造成拥挤或松散、忽略标题与图例主体的视觉层级关系等。避免这些问题有助于提高地图的专业性与易读性。
总结
一个清晰、结构合理的图例能显著提升地图的信息传达效率。通过对图层筛选、符号匹配、文本样式、布局间距及框架装饰的精细化设置，可以打造出既美观又实用的地图图例。尤其在处理复杂要素如河流与湖泊时，细致的图例配置尤为重要。掌握上述设置流程与属性调节方法，有助于实现高质量的地图可视化成果。
图例项填充边界框的方式可以根据需要进行调整。默认状态下，图例项会自动扩展以填满整个图例框架，并随着图例内容的增减动态调整边界框的尺寸——添加或删除图例项时，整体框架也会相应地扩大或缩小。
然而，若启用“固定框”选项，则图例框架的大小将被锁定不变。在这种模式下，当新增或移除图例项时，系统不会改变框架尺寸，而是通过调整图例项本身的布局来适应既定空间。需要注意的是，该设置会使图例尽可能紧凑排列，而非强制撑满整个边界框。此时，字号、图面元素的默认大小以及间距参数将作为上限值使用；一旦这些元素已最大限度地利用了可用空间，后续多余的图例项将被自动省略。
3.3 框架
在“框架”选项卡中，用户可自定义边框样式、背景颜色、阴影效果的颜色与偏移距离，同时还能调节圆角的弧度，实现更符合视觉需求的外观设计。
3.4 大小和位置
此部分允许对图例的整体尺寸及其在地图页面中的具体位置进行精确设定，确保其布局合理、协调美观。
四、图例设计中的常见误区
- 包含地图上并未出现的符号
- 图例中符号的比例与实际地图不符
- 类别名称表述不准确或存在歧义
- 色彩搭配不当，容易引发误解
- 排版无序，影响阅读体验
- 未考虑色盲用户的辨识需求
- 使用专业术语却缺乏必要解释
总结
图例是解读地图的关键所在——正如书籍离不开字母表，缺失图例的地图难以传达准确信息。一个设计良好的图例能够建立起制图者与使用者之间高效、清晰的信息桥梁，使地图真正发挥作为空间数据交流工具的核心价值。
