创建表格以生成散点图

Prism提供7种不同类型的数据表格，其中3种可用于制作散点图。

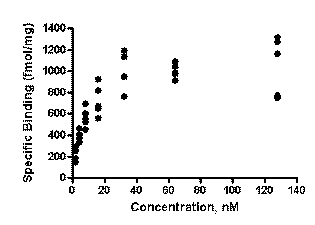

XY散点图

使用XY数据表时，每个数据集下的同一个X值可以录入多个重复样本。绘图时，您可以选择在图上展示全部重复数据点，而不显示误差棒。如果您希望展示每个X值对应的全部重复样本，请选用XY表格开始分析。

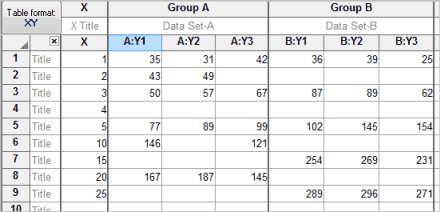

上图对应的数据表如下。

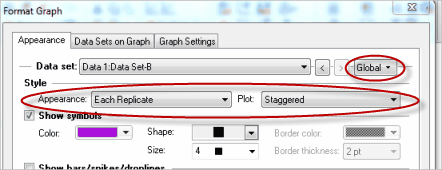

若要将XY图设置为如上图所示、展示每一个数据点：点击工具栏上的设置图形格式(Format Graph)按钮，选择全局(Global)以选中全部数据集，再选择显示各个重复值(Show each Replicate)。

如果改为展示均值与误差(Mean and Error)，则在该下拉菜单中选择此选项。

列散点图

如果需要进行组间比较，同时显示全部原始数据点，并且为每组绘制均值线与误差线，请使用列表格(column table)。每组所有数据需要录入同一列中。

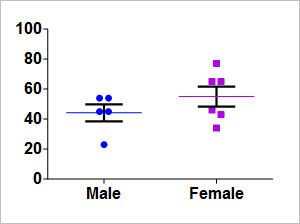

制作上图时，新建列表格，将每个数据集的全部数据点录入对应列。Prism会依据每一列内全部数据点自动生成误差棒。

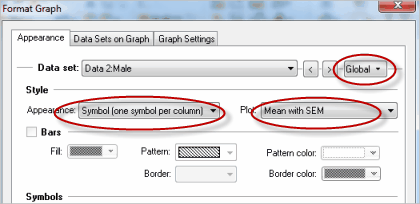

如果希望图表仅展示每个数据集的均值与误差，双击任意数据点打开【设置图形格式】对话框，选择每列一个符号(One symbol per column)，并选定需要显示的误差类型。

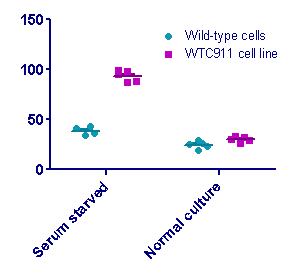

分组散点图

若需要绘制散点图，同时按照多个变量进行组间比较，请使用分组数据表(Groupeddata table)录入数据，重复样本并排排布。

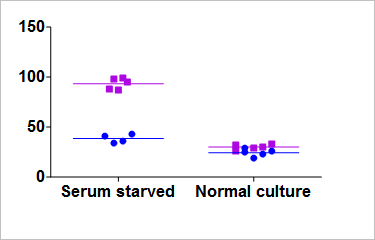

将该数据绘制成交错排布图(interleaved graph)：

您也可以选择将多组数据叠加绘制。

---

每个重复样本的散点图

展示全部重复数据点，而非只显示误差棒的优势

绘制XY图、列表格图、分组图时，不必绘制误差棒。可以直接绘制每一个数据点(重复样本)。这通常是展示数据离散程度的最优方式，能够如实呈现原始数据。不要急于绘制带误差棒的均值/中位数。应当思考：直接展示原始数据是否信息量更大。样本量不大时，几乎都优先展示原始数据点。

XY图

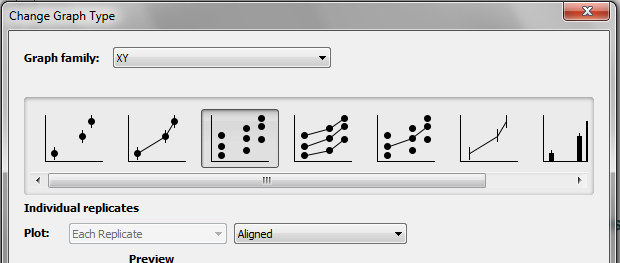

设置图形误差格式时，选择各个重复样本(Individual Replicates)。

列表格图

选择生成散点图。

分组图

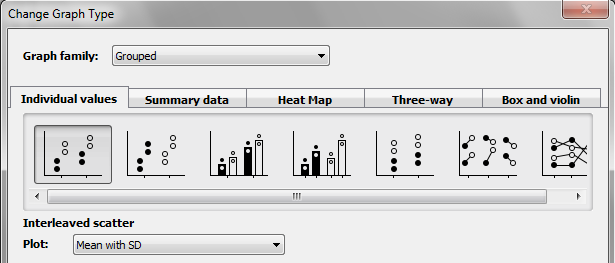

切换到【绘制单个数值(Plot individual values)】选项卡，之后选择任意图表类型。

列表格/分组散点图的三种绘制方式

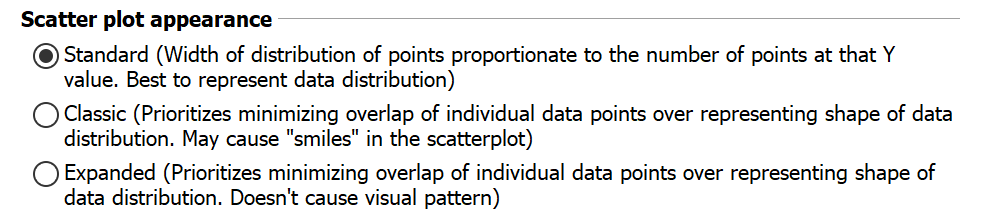

Prism 8.2版本起新增散点图绘制模式选项；相关设置位于【设置图形格式】对话框的【图形设置(Graph Settings)】选项卡，您可以设置Prism的默认绘图行为。

• Standard(标准模式)：采用该模式时，数据点分布的横向宽度与该Y值处的数据点数量成正比。数据点排布效果近似小提琴图，也类似直方图。如果需要可视化展示数据分布形态，优先选择此模式。


• Classic(经典模式)：该模式优先减少数据点互相重叠，而非体现数据分布形态。数据稀疏区域会尽量把点散开，便于看清每一个独立数据点。该模式下散点图可能出现“微笑”形态(和旧版Prism散点图外观一致)。如果您需要和旧版本软件输出的图表风格保持统一，选用此模式。


• Expanded(扩展模式)：该模式同样优先降低数据点重叠程度，不侧重体现数据分布形态。数据稀疏位置的数据点会向外散开，但不会生成“微笑”这种视觉图案。


数据点数量较少时，三种模式视觉差异很小；样本点越多，三者之间的区别会越明显。
