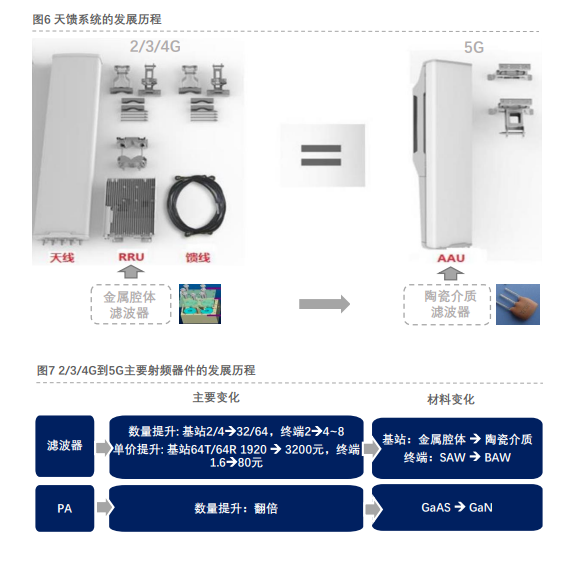

发展历程。2/3/4G时代，天线和主设备之间是通过馈线相连，没有直接的耦合关系，金属腔体滤波器是市场主流选择，成本低、工艺成熟，但体积较大，通常集成到天馈系统的 RRU 中；重量轻、体积小的陶瓷介质滤波器成为 5G 天线的优良选择；滤波器数量提升：基站从2/4个发展到32/64个, 终端从2个发展到4~8个；滤波器单价提升：对于64T64R的基站天线，所需滤波器的成本价从1920元提升到3200元左右，终端则从1.6元提升到80元左右；PA的数量发生翻倍，材料由GaAS逐渐发展为适合高频段的GaN。5G时代，采用Massive MIMO技术，即多通道的方式来提供更高的速率，通道数由 4G 的 2 通道和 4 通道提升到 5G 的 32 通道和 64 通道，因此天线和RRU合为AAU。由于天线的集成化，一套天线需要的滤波器数量大大增加。

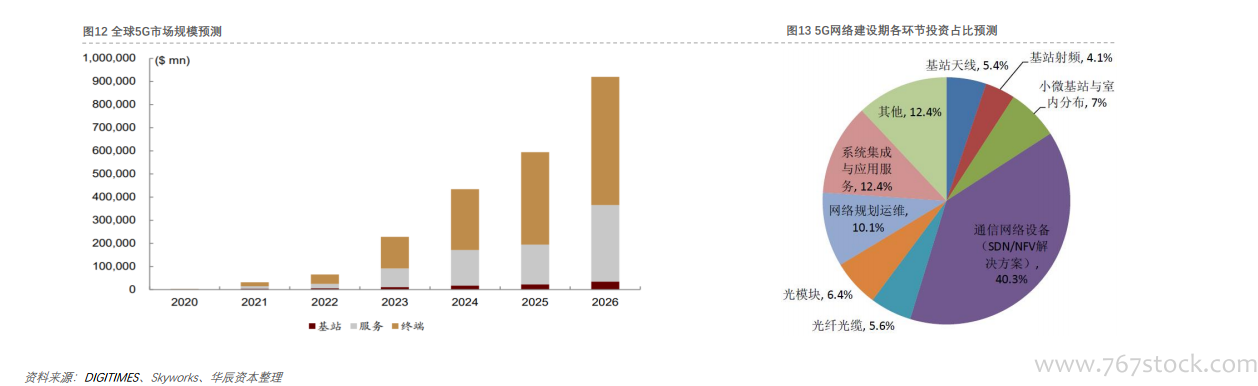

5G市场规模预测。5G 基站市场整体规模相对终端较小：预计 2020 年 5G 基站整体市场规模为 11.43 亿美元，到 2026 年增长至 342.86 亿美元，2012~2026 年的复合增速在50%以上， 到 2026 年市场规模约为手机的 1/16。5G网络建设投资中，各产业链投入时序和投资占比有所不同，其中基站系统部分的天线、基站射频、小微基站与室内分布将分别为5.4%、4.1%和7%。

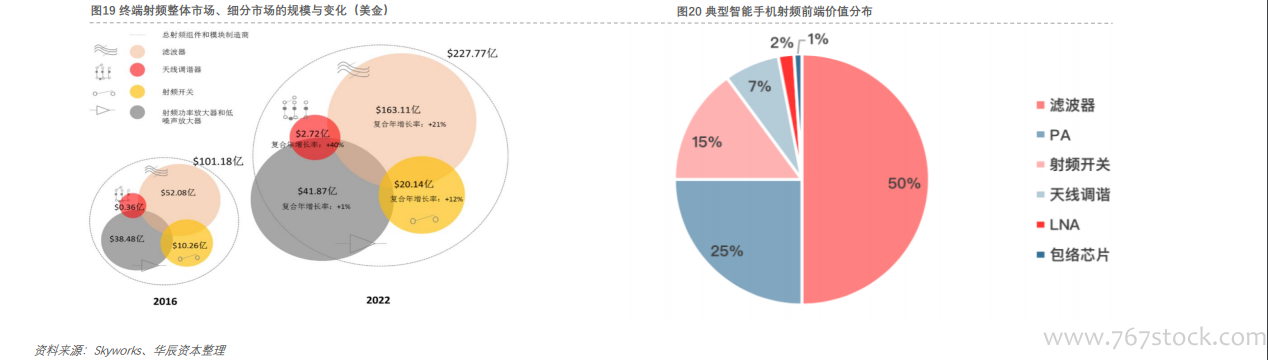

5G终端射频市场规模预测。根据Skyworks数据，预计到 2022 年终端射频市场将达到 227 亿美元，复合年增长率将达到14%；但各组件增速不一，滤波器的复合年增长率为21%，开关的复合年增长率为 12%，而射频功率放大器和低噪声放大器（PAs & LNAs）的复合年增长率仅为 1%；5G的频段数的增加、天线数的增加以及载波聚合等因素，预计5G终端射频的单机价值量将超过50美元；但射频前端占手机成本的9%，而滤波器为手机射频前端的最大价值点，其次为功率放大器和开关。
