一、基本介绍
项目名称：基于单片机的智能家居控制系统设计
项目编号：mcuclub-dz-1038
单片机类型：STM32F103C8T6
具体功能：
- 通过MQ-135监测当前环境的有害气体浓度，当检测到有害气体浓度超过最大值时，进行声光报警并开启通风。
- 通过时钟模块获取时间，并可通过按键修正时间。
- 通过光照监测模块在开窗帘的时间范围内，当检测到光照强度高于最大值时自动打开窗帘。
- 通过DHT11监测室内的温湿度。
- 通过人体热释电感应模块监测是否有人，如果系统处于布防状态且检测到有人存在，进行声光报警并手机端弹窗提醒。
- 通过按键设置各阈值，并可手动开启通风和窗帘。
- 通过显示屏显示测量数据。
- 通过WIFI模块将数据发送至手机端，手机端可设置各阈值并远程控制通风、窗帘。

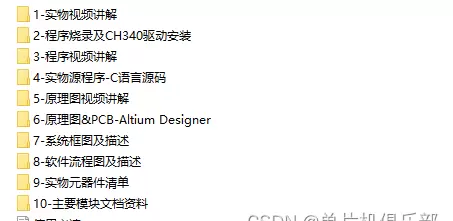

二、资料总览
实物资料：
三、32单片机部分资料展示

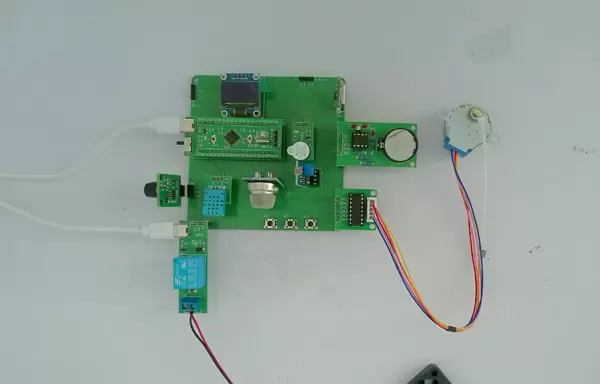

1. 实物图展示
单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2mm，两层板（上下层覆铜接地）
器件类型：元器件基本为插针式，个别降压芯片使用贴片式。

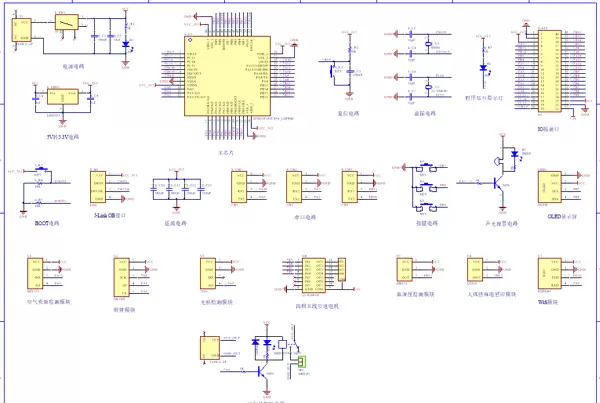

2. 原理图展示
软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图仅展示了模块的引脚图，而非内部结构图。

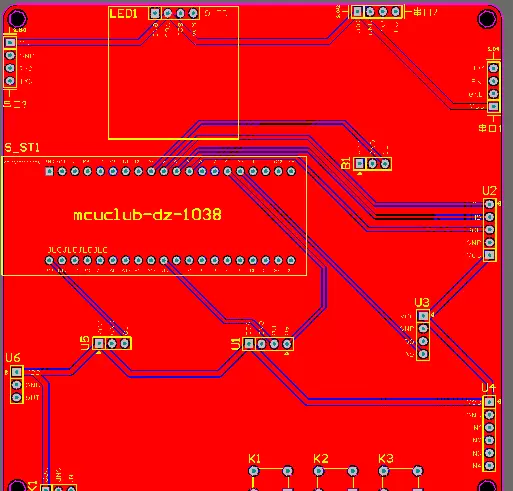

3. PCB图展示
由原理图导出：中间有一个项目编号，隐藏在单片机底座下，插入单片机后不可见。
板子类型：两层板，上下覆铜接地。

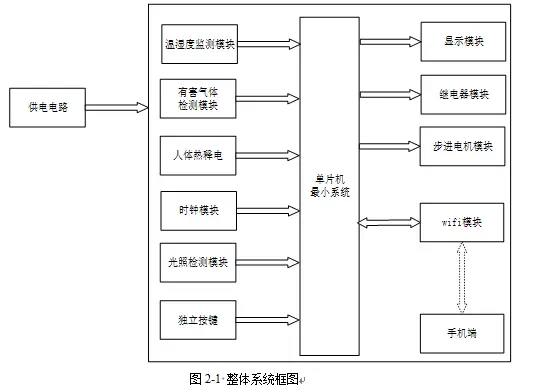

四、系统框图
绘制软件：VISIO
此次设计是基于STM32F103C8T6单片机的智能家居控制系统；该设计主要可以分为三部分：输入、输出和中控。中控部分采用STM32F103C8T6单片机作为主控芯片，负责处理输入并控制输出。
输入：
- 温湿度检测模块：获取当前室内的温湿度。
- 有害气体检测模块：获取当前环境的有害气体浓度。
- 人体热释电模块：检测是否有人存在。
- 时钟模块：获取当前时间。
- 光照检测模块：检测当前环境的光照强度。
- 按键模块：设置阈值及控制继电器开关。
- 供电电路：为整个系统提供电源。
输出：
- 显示部分：显示当前温度、湿度、时间、有害气体浓度、光照强度以及继电器状态。
- 继电器模块：控制风扇开关。
- 步进电机模块：通过步进电机模拟窗帘的开关。
此外，WIFI模块：
- 获取当前温度、湿度、时间、有害气体浓度、光照强度以及继电器状态。
- 设置阈值并控制继电器开关。
五、部分程序展示
软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件。
/**********************************
函数名：监测函数
传参值：无
返回值：无
**********************************/
void Monitor_Function(void)
{
if(time_num % 10 == 0)
{
light_value = 500 - 151*(ADC_Get_Value(ADC_CHANNEL_0) / 4096.0 * 3.3); //获取光照值
Ds1302_Read_Time(); //获取时间
Dht11_Get_Temp_Humi_Value(&temp_value,&humi_value); //DHT11读取温湿度
if(MQ_135DO == 0)
{
gas_value = 151*(ADC_Get_Value(ADC_CHANNEL_1) / 4096.0 * 3.3); //获取空气质量值
}
else
{
gas_value = 0;
}
}
