档案馆库房环境安全一体化建设平台搭建方案
一、方案背景与核心目标
（一）背景
档案馆库房作为珍贵档案、涉密资料的存放中心，环境失控（如温湿度超标、有害气体滋生、火灾漏水）会导致档案发霉、虫蛀、纸张老化，甚至造成不可逆转的损害；同时需符合《档案馆建筑设计规范》（JGJ 25-2010）、《档案库房技术管理暂行规定》等行业标准，以及等保 2.0 合规要求。传统的人工巡检模式存在反应迟缓、数据分散、无法联动管控等问题，急需构建一体化智能平台。
（二）核心目标
- 全面监测：涵盖温湿度、有害气体（甲醛 / 苯 / CO2）、火情、漏水、光照、粉尘、安防入侵等 10+ 核心指标，监测精度达到行业顶尖水平（温度 ±0.3℃，湿度 ±2% RH）；
- 智能联动：异常情况自动触发设备联动（如除湿机启动、灭火系统激活、门禁锁定），响应时间≤2 秒；
- 合规追溯：数据存储周期≥5 年，支持合规报表自动生成（如《档案库房环境月度监测报告》），满足审计需求；
- 安全防护：实现物理安全与环境保护一体化，支持涉密区域权限分级管理，防止档案遗失或损坏；
- 低耗运维：减少人工巡检成本≥60%，设备能耗优化 30%，适应多库房统一管理。
二、平台总体架构（五分层设计）
graph TD A[感知层：多维监测终端] --> B[传输层：冗余传输网络] B --> C[数据层：加密存储中心] C --> D[应用层：智能管理平台] D --> E[联动层：设备控制终端]
三、各模块详细搭建方案
（一）感知层：档案馆专属监测终端部署
根据“环境 + 安全 + 消防 + 文物保护”四大场景选择部署，确保无监测盲区：
| 监测类别 | 核心终端 | 技术参数与部署要求 |
|---|---|---|
| 环境基础监测 | 工业级温湿度传感器 | 测量范围：温度 10-24℃（标准区间）、湿度 45-60% RH（标准区间），每 100㎡部署 1 个，距地面 1.2-1.5 米，远离空调风口 |
| 有害气体监测 | 甲醛 / 苯 / CO2 三合一传感器 | 检测精度：甲醛≤0.01mg/m3，CO2≤50ppm，部署在库房中部及通风口附近，敏感档案区加密部署 |
| 火情监测 | 吸气式烟雾探测器 + 线型温感探测器 | 烟雾响应阈值≤0.1dB/m，温感报警阈值≥58℃，探测器沿天花板周长部署，吸气口间距≤5 米，覆盖所有档案密集架区域 |
| 漏水监测 | 线缆式漏水检测仪 + 定位传感器 | 检测灵敏度≤1mm，线缆沿库房墙角、空调管道下方、消防水管两侧铺设，定位精度≤1 米 |
| 安防入侵监测 | 红外对射探测器 + 微波雷达探测器 | 红外探测距离≤20 米，雷达支持抗干扰（避免档案架移动误报），部署在库房入口、窗户、档案密集架通道 |
| 防光防尘监测 | 光照度传感器 + 粉尘浓度传感器 | 光照度测量范围 0-1000lux（报警阈值≤50lux），粉尘精度≤0.3μm，部署在档案架上方 0.5 米处 |
| 物理安全终端 | 生物识别门禁 + 高清夜视摄像头 | 门禁支持指纹 + 密码 + 人脸三重认证，摄像头分辨率≥4K，带红外夜视（距离≤30 米），覆盖入口、密集架区域、机房 |
（二）传输层：冗余传输网络搭建
考虑到档案馆库房密封性强、涉密性高，采用“有线为主、无线冗余、离线缓存”模式：
- 有线传输：核心网络采用千兆以太网 + RS485 总线，温湿度、气体等关键传感器通过 RS485 接入采集器，传输距离≤1000 米，抗电磁干扰（适合档案库房无强电磁设备环境）；骨干链路采用光纤传输，支持多库房集中管理，带宽≥1000Mbps，延迟≤10ms。
- 无线冗余：采用 LoRa 网关组网（传输距离≤800 米，穿墙能力强），作为有线备份，当有线链路中断时自动切换，确保数据不丢失；涉密库房禁用公网无线，采用私有 LoRa 网络，支持 AES-256 加密传输。
- 离线缓存：所有采集终端内置缓存模块（容量≥16GB），断网状态下可存储≥72 小时数据，网络恢复后自动同步。
（三）数据层：加密存储与合规管理
存储架构：
- 本地存储：部署工业级服务器（双机热备），内置 RAID5 阵列，存储核心数据（环境数据、报警记录、视频监控），支持断电续航≥8 小时；
- 加密备份：采用“本地 + 异地”双备份，异地备份通过加密专线同步至档案馆灾备中心，数据加密算法采用 SM4（符合国家涉密标准）；
- 存储周期：环境数据≥5 年，视频监控≥90 天，报警日志永久存储。
数据处理：
- 实时滤波：对传感器数据进行异常值剔除、趋势校正，避免误报（如温湿度突变时二次校验）；
- 合规标签：自动为每条数据添加时间戳、设备编号、采集点位等元数据，支持溯源查询。
（四）应用层：智能管理平台功能设计

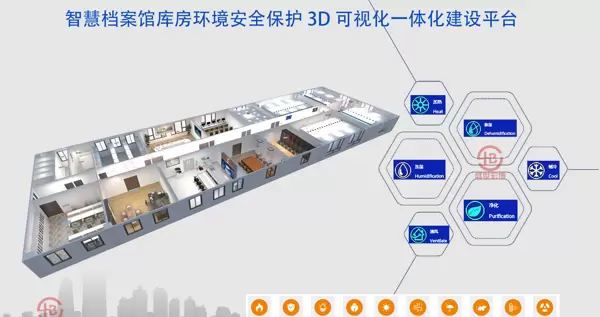

基于 B/S 架构搭建平台，支持 PC 端 + 移动端（APP / 小程序）访问，核心功能分为五大模块：
| 功能模块 | 核心功能 |
|---|---|
| 实时监控中心 | ... |
1. 可视化库房地图，标示所有监测点，实时展示数据（温湿度、气体浓度等）；2. 视频监控实时预览，支持多画面切换、云台操控；3. 异常数据突出警告，显示超标程度与位置
智能报警系统
1. 多维度报警：声音灯光报警（库房本地）、短信 / 邮件 / APP 推送（管理员）、电话通知（紧急状况）；2. 分级报警：依据严重性分为三级（普通 / 重要 / 紧急），适应不同的处理流程；3. 报警追溯：自动关联异常时间段的视频、环境数据趋势图
联动控制模块
1. 环境联动：温湿度超标自动启动空调 / 除湿机 / 加湿器，有害气体超标自动开启通风系统；2. 安防联动：入侵报警自动锁住门禁、启动摄像头拍摄、通知安保人员；3. 消防联动：火警报警自动切断非消防电源、启动清洁气体灭火系统（避免水渍损害档案）
合规管理模块
1. 自动生成行业合规报表（例如《档案库房环境达标率报告》《月度安全巡检报告》），支持 PDF 输出；2. 操作日志审核：记录所有设备控制、参数修改操作，支持按角色查询；3. 标准匹配：内置行业规范阈值，可自定义调整（符合地方档案管理要求）
移动运维模块
1. 移动端实时查看数据、接收报警通知；2. 支持远程授权开门、设备远程操控（需二次验证）；3. 巡检任务管理：生成巡检工单，记录设备维护、传感器校准情况
（五）联动层：设备控制终端集成
环境控制设备：接入精密空调（支持温湿度精确控制，温度控制精度 ±0.5℃）、除湿机、加湿器、通风系统（带活性炭过滤，清除有害气体），通过 Modbus 协议与平台联动；
安防控制设备：门禁系统、视频监控、红外对射探测器联动，支持 “授权人员进入自动解除区域报警”“非法入侵自动锁定通道”；
消防控制设备：接入清洁气体灭火系统（如七氟丙烷，不会腐蚀档案）、防火卷帘门，火情确认后自动启动，同时切断空调、通风电源；
文物保护设备：接入防蛀驱虫设备（如超声波驱虫器），可根据环境湿度自动启停（高湿度环境下易滋生虫害）。
四、硬件选型推荐（档案馆专属适配）
| 设备类型 | 推荐型号 / 参数 |
|---|---|
| 温湿度传感器 | SHT40（工业级，精度 ±0.3℃/±2% RH，防尘） |
| 有害气体传感器 | MQ-135 + 甲醛专用传感器（三合一检测，支持 0-10ppm 范围） |
| 烟雾探测器 | 吸气式采样探测器（响应时间≤3 秒，误报率≤0.01%） |
| 门禁系统 | 生物识别门禁（支持指纹 + 人脸 + 密码，存储≥1000 组权限，支持离线验证） |
| 空调设备 | 档案馆专用精密空调（控温范围 14-24℃，控湿 45-60% RH，低噪音≤45dB） |
| 灭火系统 | 七氟丙烷清洁气体灭火系统（无残留，不损害档案纸张与字迹） |
| 服务器 | 双路 CPU 服务器（≥32GB 内存，≥4TB SSD 存储，支持 RAID5，断电续航≥8 小时） |
五、安装部署与调试流程
（一）安装规范
传感器安装：远离档案密集架直接出风口、光源、热源，安装固定采用无损方式（避免破坏库房墙体）；
线缆部署：所有线缆穿管保护，沿墙角或吊顶内布线，避免裸露；涉密库房线缆标识加密，防止篡改；
控制设备安装：空调、除湿机安装在库房角落，灭火系统喷头避开档案密集架正上方，门禁安装在库房外走廊。
（二）调试流程
硬件调试（7 天）：
单点测试：逐一检验传感器精度（使用标准校准仪）、设备通信稳定性；
链路测试：模拟断网、断电场景，验证数据缓存与恢复功能；
功能测试（15 天）：
联动测试：模拟温湿度超标、烟雾报警、入侵等场景，验证设备联动准确性；
压力测试：同时连接所有终端，测试平台并发处理能力（支持≥500 个监测点）；
试运行（30 天）：
全场景试运行，记录设备故障率、报警响应时间、数据准确性；
优化参数：根据试运行数据调整报警阈值、联动逻辑，适应库房实际环境。
六、维护与合规保障
（一）日常维护计划
| 维护周期 | 维护内容 |
|---|---|
| 每日 | 平台查看数据是否正常，清理传感器表面灰尘，检查报警设备状态 |
| 每月 | 校准温湿度、气体传感器，测试门禁与监控设备，备份数据 |
| 每季度 | 检查传输线路与接口，测试消防联动功能，清理服务器缓存 |
| 每年 | 全面校准所有传感器，检测灭火系统压力，更新平台软件版本，开展应急演练 |
（二）合规保障措施
符合行业标准：平台功能适配《档案馆建筑设计规范》《档案库房技术管理暂行规定》《信息安全技术 网络安全等级保护基本要求》（GB/T 22239-2019）；
权限分级管理：设置管理员、运维人员、安保人员、审计人员四级角色，敏感操作（如参数修改、报警解除）需双人认证；
应急响应机制：制定环境异常、火灾、入侵等应急预案，定期组织演练，确保 3 分钟内响应、15 分钟内处理。
七、方案优势
档案馆专属适配：聚焦 “八防” 核心需求，传感器、设备选型避免对档案造成二次伤害（如无水源灭火、低噪音设备）；
全链路智能化：从监测、报警到联动控制全自动化，大幅减少人工依赖，解决档案馆运维人力不足难题；
合规性良好：内置行业规范与等保要求，自动创建合规报告，符合审计与上级审查需求；
高稳定性：冗余传输 + 双机热备份 + 离线缓存，确保长期稳定运作，满足档案长期保存需求；
可扩展性：支持新库房接入、新增监控维度（如电子档案防磁检测），兼容未来的智能化升级。
