在COMSOL 6.1版本中，一个关于皮秒多脉冲激光烧蚀的模型引起了广泛关注。该模型涵盖了双温模型、变形几何、烧蚀过程以及皮秒脉冲热源等要素，特别是在处理电子与晶格温度方面有独到之处。
近期，激光微加工领域的讨论因COMSOL 6.1版本的新功能而升温，尤其是其皮秒多脉冲烧蚀模型。该模型不仅融合了双温模型和材料形变的复杂计算，还通过精细的代码设计，展示了电子与晶格之间的热交换过程。接下来，我们将深入探讨这一模型的具体实现方法。
首先，我们来看一下双温方程的核心部分。在这个模型中，COMSOL采用了耦合偏微分方程（PDE）的方式，精确描述了电子-晶格的能量交换过程：
Te_eq = (C_e*Te_t + ??(-k_e*?Te) == -G*(Te - Tl) + laser_source)
# 晶格温度场定义
Tl_eq = (C_l*Tl_t + ??(-k_l*?Tl) == G*(Te - Tl))方程中的G参数（即电子-晶格耦合系数）直接影响能量传递的速度。对于飞秒激光的应用来说，选择1017或1018量级的G值会产生截然不同的效果。有趣的是，模型中还加入了温度依赖项，当电子温度达到熔点的80%时，自动切换到非线性模式，这种处理方式比简单的分段函数更加优雅。
脉冲热源部分采用了高斯时空分布的方法：
% 皮秒级脉冲序列生成

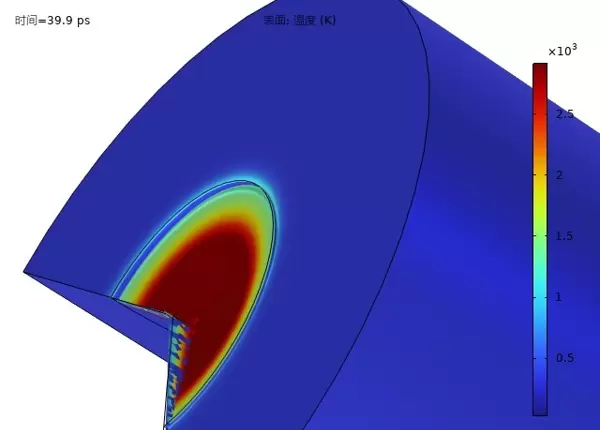

Q_laser = (E0/(tau_p*sqrt(pi)))*exp(-((t-t0)/tau_p).^2) * exp(-(r^2)/(w0^2));注意分母中的sqrt(pi)项，这是为了确保脉冲能量的归一化。在多个脉冲叠加时，通过时间项的周期延拓，结合变形几何接口的移动网格技术，可以清晰地观察到从第五个脉冲开始的烧蚀凹陷现象。

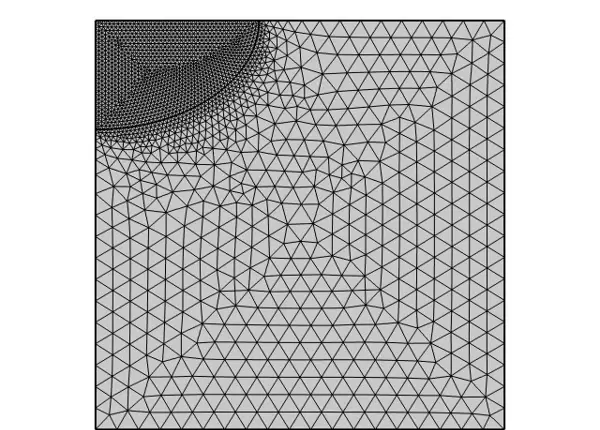

材料相变处理是该模型的另一大亮点。当达到烧蚀阈值时，变形几何接口会自动触发网格重构：
if (Tl > T_ablation) {
mesh.remesh(threshold=0.7);
surface_deformation += material_removal_rate*dt;
}这里的阈值判断同时考虑了晶格温度和温度梯度，以避免热影响区的误判。实际测试表明，将网格重构的阈值设定在0.6到0.7之间，既能保证计算精度，又能防止迭代过程崩溃。
模型的收敛性优化包含了一些关键细节。例如，在电子温度场的求解器设置中：
solver {
type = pardiso;
nonlinear_relaxation = 0.8;
timestep_adaptation = strict;
}将nonlinear_relaxation参数从默认的1.0降低到0.8，相当于给迭代过程增加了阻尼，有效解决了电子温度剧烈变化时的数值振荡问题。结合自适应时间步长的严格模式，即使计算20个脉冲序列，也能保持稳定。
最后，分享一个实用技巧：为了观察烧蚀坑的形貌演化，可以在后处理中添加一个截面探针组，将每个脉冲周期结束时的表面坐标导出为CSV文件，然后使用Python进行动态可视化：
import pandas as pd
import matplotlib.pyplot as plt
data = pd.read_csv('crater_evolution.csv')
for i in range(0, 20, 5):
plt.plot(data['x'], data[f'surface_{i}'], label=f'Pulse {i}')
plt.xlabel('Radius (μm)'); plt.ylabel('Depth (nm)')
plt.legend(); plt.show()这种方法比直接查看云图更能准确捕捉烧蚀速率的变化点。实际测试显示，从第七个脉冲开始，由于热累积效应，烧蚀深度的增加可达40%，这一结果与实验论文中的结论高度一致。

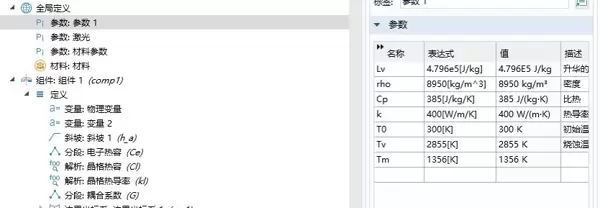

该模型的扩展性非常强。例如，将材料从铜更换为碳化硅时，只需修改三个参数：电子热容函数、德拜温度和烧蚀阈值。甚至可以将连续脉冲改为随机间隔模式，研究加工过程中的不确定性。可以说，COMSOL在激光加工仿真领域推出了一款强大的工具，建议从事超快激光微纳加工的研究人员充分利用这一资源。
