电池管理系统（BMS）核心设计策略与关键技术详解
本文系统地介绍了电池管理系统（BMS）的关键组成部分、控制逻辑和技术细节，涵盖了SOC估算、均衡策略、热管理和系统匹配等内容，适用于新能源汽车和储能系统领域的工程师和学习者。
一、引言：BMS的重要性
随着电动汽车和储能系统的快速发展，锂离子电池作为主要的能量存储单元，其安全性、使用寿命和性能表现变得尤为重要。电池管理系统（Battery Management System, BMS）作为确保电池高效、安全、可靠运行的核心组件，扮演着“大脑”的角色。一个优质的BMS不仅能够延长电池的使用寿命，还能提高整个车辆的能源效率和用户体验。
本文将详细介绍BMS的典型控制流程、关键功能模块以及前沿技术。
二、BMS典型控制流程

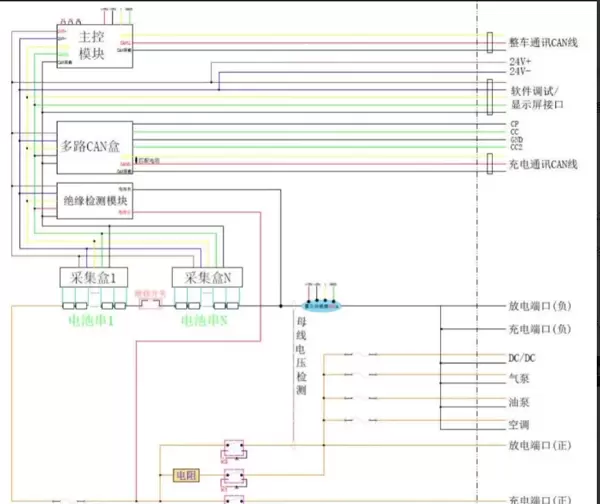

BMS的工作流程是一个闭环的监控和决策过程，主要包括以下几个步骤：

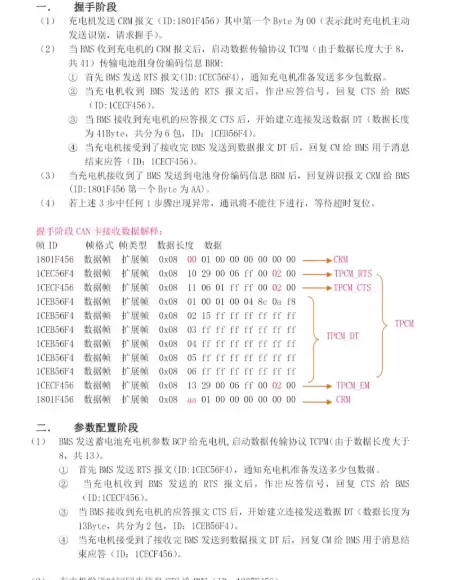

- 数据采集：实时收集每个电池单元的电压和温度，同时采集总电流、总电压和绝缘电阻等系统级参数；通过CAN总线与整车控制器（VCU）和充电机等设备进行通信。
- 状态估算：计算电池的荷电状态（SOC）、健康状态（SOH）和功率状态（SOP）等。

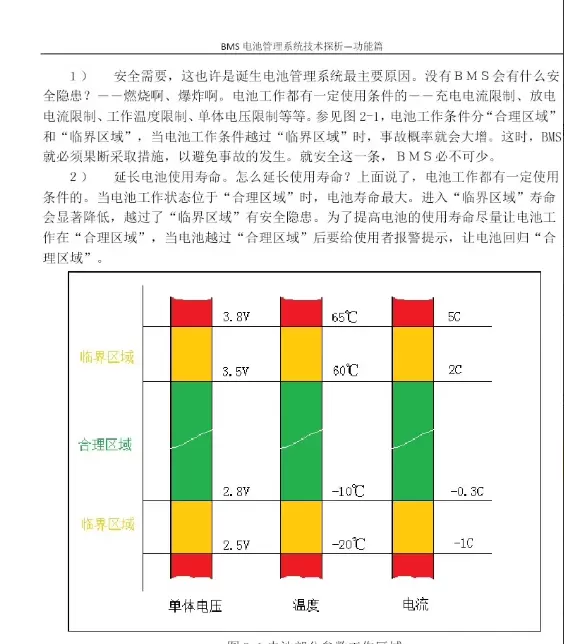

- 安全监控与故障诊断：检测是否存在过压、欠压、过温、短路或绝缘失效等异常情况，并触发相应的保护机制，如切断继电器、限制电流或发出警报。
- 均衡控制：根据各电池单元之间的差异，启动主动或被动均衡，以提高一致性。
- 热管理协同：根据温度分布控制冷却或加热系统的启动和停止。
- 信息上报与交互：向仪表盘和VCU发送电池状态信息，支持远程OTA升级和数据上传。
三、BMS均衡方法对比
由于电池组中的单体差异无法避免，均衡是保持一致性的关键措施。以下是几种常见的均衡方法及其特点：
| 均衡类型 | 原理 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|---|
| 被动均衡 | 通过电阻消耗能量，将高电压单体的多余电量以热能形式释放 | 成本低、结构简单 | 能量浪费、发热大、均衡速度慢 | 低成本、小容量电池包 |
| 主动均衡 | 通过电容、电感或DC-DC转换器转移能量 | 能量利用率高、均衡速度快 | 成本高、控制复杂 | 高端电动车、长续航系统 |
在实际工程应用中，通常采用“以被动均衡为主，局部采用主动均衡”的混合策略，以在成本和性能之间找到平衡。
四、动力电池SOC估算方法比较
SOC（State of Charge）是BMS中最核心的状态参数，直接影响续航里程的显示和充放电策略。以下是几种常用的SOC估算方法及其特点：
| 方法 | 原理 | 精度 | 抗干扰性 | 实现难度 |
|---|---|---|---|---|
| 开路电压法（OCV） | 利用OCV与SOC之间的映射关系 | 静态高，动态差 | 对静置时间要求高 | 简单 |
| 安时积分法（库仑计数） | 对电流进行积分计算电量变化 | 长期漂移严重 | 依赖初始SOC和电流精度 | 中等 |
| 卡尔曼滤波（EKF/UKF） | 结合模型和观测值进行最优估计 | 高 | 强 | 较高 |
| 神经网络/机器学习 | 基于数据驱动建模 | 依赖训练数据质量 | 数据充足时表现良好 | 高 |
目前主流的方法是将安时积分法与卡尔曼滤波和OCV校正相结合，以实现高精度和实时性的平衡。
五、电动汽车电气系统匹配计算要点
动力电池需要与电机、电控和整车需求协同匹配，关键计算包括：
- 续航里程估算：
续航里程可以通过以下公式计算：
其中 \( E_{\text{usable}} \) 为可用能量，\( \eta_{\text{drivetrain}} \) 为传动效率，\( P_{\text{avg}} \) 为平均行驶功率。
- 电池容量选择：根据目标续航里程和百公里电耗反推所需的总能量，再考虑放电深度（DOD，通常80%~90%）来确定标称容量。
- 电压平台匹配：电池总电压需要与电机的工作电压范围匹配（如350V–450V或800V高压平台）。
- 最大放电/充电倍率校核：验证电池是否能满足加速、爬坡和快速充电等峰值功率需求。
六、动力电池的四种冷却方式
热管理直接影响电池的安全性和寿命，常见的冷却方式有：
| 冷却方式 | 原理 | 散热能力 | 均温性 | 成本 | 应用 |
|---|---|---|---|---|---|
| 自然冷却 | 依靠空气自然对流 | 弱 | 差 | 低 | 低速车、小型储能 |
| 风冷 | 强制风扇吹风 | 中等 | 一般 | 中 | 早期电动车（如日产Leaf） |
| 液冷 | 冷却液流经电池模组底部或侧板 | 强 | 好 | 高 | 主流电动车（特斯拉、比亚迪等） |
| 相变材料（PCM） | 利用材料相变吸热 | 中（瞬时强） | 极佳 | 中高 | 特种车辆、辅助散热 |
目前高端车型普遍采用液冷板结合智能温控算法，实现±2℃以内的温度均匀性。
七、燃料电池汽车动力系统功率平衡策略
在燃料电池+动力电池的混合动力系统中，BMS需要与燃料电池控制器（FCU）协同工作，常见的功率平衡策略包括：
- 功率跟随策略：燃料电池的输出功率跟随整车需求，电池仅作为缓冲使用。
- 恒定功率策略：燃料电池工作在高效区间，多余的或不足的功率由电池补充。
- 优化调度策略：基于预测的驾驶工况，动态分配功率，以最大化系统效率。
这些策略的目标是在保证驾驶性能的前提下，延长燃料电池的使用寿命并降低氢气消耗。
八、总结与学习建议
本文详细介绍了电池管理系统（BMS）的核心设计策略和关键技术，希望对新能源汽车和储能系统领域的工程师和学习者有所帮助。建议读者结合实际项目需求，深入研究相关技术和方法，不断提升自己的专业水平。
BMS是一门结合了电化学、控制理论、嵌入式系统及热力学的多学科领域。对于初学者来说，可以通过以下步骤逐步深入：
1. 建立基础知识：了解锂离子电池的基本特性，包括极化现象、老化过程以及热失控的机制。
2. 学习算法：掌握状态荷电（SOC）、健康状态（SOH）的估计方法，了解卡尔曼滤波器的应用，熟悉均衡控制策略。
3. 进行仿真练习：利用MATLAB/Simulink等工具构建BMS的功能模型，通过仿真加深理解。
4. 阅读行业标准：研究GB/T 38661、ISO 12405等相关电池系统的规范，确保设计符合国际标准。
5. 动手实践：参与开源BMS项目，如Batrium或逆向分析特斯拉的BMS资料，进行实际的硬件调试工作。
提示：在BMS的开发过程中，功能安全至关重要，例如遵循ISO 26262的ASIL等级要求，所有控制逻辑均需经过严格的验证和测试。
欢迎关注、点赞并收藏本篇文章！如果您正在从事BMS相关的开发或学习，欢迎在评论区分享您的经验和见解，或者提出您遇到的问题。
注：本文内容来源于公开的技术资料，不含敏感信息，适合用于学术和技术参考。
