静电放电(ESD)与TVS管的应用解析
静电放电(ESD)是导致电子设备失效的重要因素之一。本文深入探讨了ESD的危害机制、TVS管的工作原理及其关键参数，并提供了实用的选型指导。通过实际应用案例和测试数据，旨在帮助工程师构建全面的电路保护设计方案。
一、ESD危害与TVS管的核心价值
静电放电（ESD）能在极短时间内产生高达数千伏的电压，可能造成集成电路（IC）栅氧化层击穿、锁存效应或永久损坏。研究表明，人体模型（HBM）放电电压可达到8千伏，而充电设备模型（CDM）的放电电压甚至超过30千伏。TVS管（瞬态电压抑制器）作为一种专门的防护元件，其核心优势在于能够在亚纳秒级别内迅速响应，将瞬态能量释放，并将电压稳定在安全范围内。
TVS管基于半导体PN结雪崩击穿原理制造，在正常运行状态下保持高阻状态（泄漏电流仅为微安级），不会影响电路的正常功能；一旦遇到过电压冲击，其阻抗会迅速降至毫欧级，以皮秒级的速度导通并释放电流。
二、TVS管关键参数详解
选择合适的TVS管需要精确匹配以下参数，任何参数的偏差都可能导致防护失败：
2.1 反向工作电压（VRWM）
定义：能够连续施加的最高工作电压。
选型原则：VRWM 应大于等于被保护电路最高工作电压的1.1倍。如果VRWM设置过低，可能会导致TVS管误动作；反之，若设置过高，则钳位电压VC会偏高，增加后续组件的负担。
2.2 击穿电压（VBR）
定义：当电流达到1毫安时的反向电压，通常允许±5%的误差范围。VBR标志着TVS管开始雪崩击穿的临界点，必须高于电路的正常工作电压峰值。
2.3 钳位电压（VC）
定义：在指定峰值脉冲电流IPP下的最大终端电压。
重要性：这是决定保护效果的关键参数。
选型要求：VC必须低于后级芯片的最大额定电压，建议保留至少15%的安全余量。例如，如果后级IC的最大耐压为17伏特，那么VC应该不超过16.7伏特。
2.4 峰值脉冲电流（IPP）与功率（Pppm）
IPP反映了TVS管承受浪涌的能力，Pppm = VC × IPP。常见的功率等级有400瓦、600瓦、1500瓦、3000瓦等。对于电源端口，应选择IPP较高的型号（如50安培以上），而对于信号端口，可以选择较低的IPP值。
2.5 结电容（Cj）
对于高速接口而言，这是一个至关重要的参数。例如，USB 3.0/HDMI 2.1等超过5吉比特每秒的接口要求Cj小于0.5皮法，否则可能导致信号眼图关闭或误码率显著增加。
2.6 响应时间
TVS管的理论响应时间介于1皮秒到5纳秒之间。实际测量显示，高质量的器件响应时间可以达到0.3纳秒到0.8纳秒。
| 参数符号 | 物理意义 | 选型要点 | 典型值范围 |
|---|---|---|---|
| VRWM | 最大反向工作电压 | ≥1.1×Vcc | 3.3V-85V |
| VC | 钳位电压 | <0.8×Vmax(后端IC) | 6V-200V |
| IPP | 峰值脉冲电流 | 按浪涌等级计算 | 3A-300A |
| Cj | 结电容 | 高速接口<0.5pF | 0.05pF-500pF |
| IR | 漏电流 | 模拟电路<1μA | 0.1μA-10μA |
三、TVS管选型四步法
步骤1：确定工作电压与保护方向
直流电路：选择单向TVS，将其反向并联在电源线或信号线上。
交流/差分信号：选择双向TVS，对称地钳制正负电压。
计算VRWM：对于12伏特系统，应选择VRWM为14.4-15伏特，以避免12伏特×1.2=14.4伏特的瞬态尖峰引起的误动作。
步骤2：评估信号速率，筛选结电容
低速控制信号（<1兆赫兹）：Cj < 100皮法即可
USB 2.0：Cj < 5皮法
USB 3.2 Gen2：Cj < 0.3皮法
HDMI 2.1：Cj < 0.05皮法
步骤3：计算浪涌电流，确定功率等级
根据IEC 61000-4-5标准，电源线浪涌分为1-4级，对应的电流从0.5千安到4千安（8/20微秒波形）。使用以下公式估算：
Pppm ≥ VC × IPP × 安全系数（通常取1.5-2）
例如，对于150安培的浪涌电流，VC=19.5伏特，则需Pppm ≥ 19.5×150×2 = 5.85千瓦，应选择SMC封装（3000瓦）或P600封装（5000瓦）。
步骤4：封装与布局可行性验证
空间受限场景：选择DFN0603-2L（0.6×0.3毫米）或SOD-882（0402）

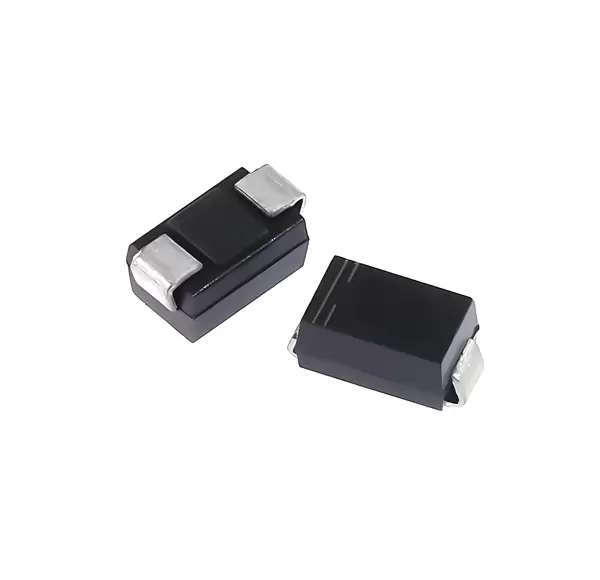

高功率场景：SMA/SMB/SMC封装具有更好的散热性能
布局原则：TVS管距离受保护端口≤10毫米，接地路径阻抗<1欧姆
四、典型应用案例与实测数据
案例1：12伏特车载电源端口防护
需求：符合ISO 7637-2标准中的Load Dump（抛负载）瞬态保护要求，峰值电压可达87伏特，持续时间400毫秒。
选型过程：
VRWM ≥ 12伏特×1.2 = 14.4伏特 → 选择15伏特规格
后级DC-DC转换器的耐压为40伏特，要求VC ≤ 35伏特
浪涌电流根据线束阻抗估算约为20安培
推荐型号：SMCJ15A（Pppm=1500瓦, VC=24.4伏特@38.8安培）或ASD15N系列
实测数据对比：
某国产型号：VC=28.5伏特@20安培，泄漏电流1.2微安@15伏特
阿赛姆ASD15N150TR：VC=23.8伏特@20安培，泄漏电流0.3微安@15伏特，响应时间0.4纳秒
实验数据证明，阿赛姆产品在钳位电压和漏电流方面有15%-20%的优化，有助于实现车载电子设备的低功耗设计。
案例分析

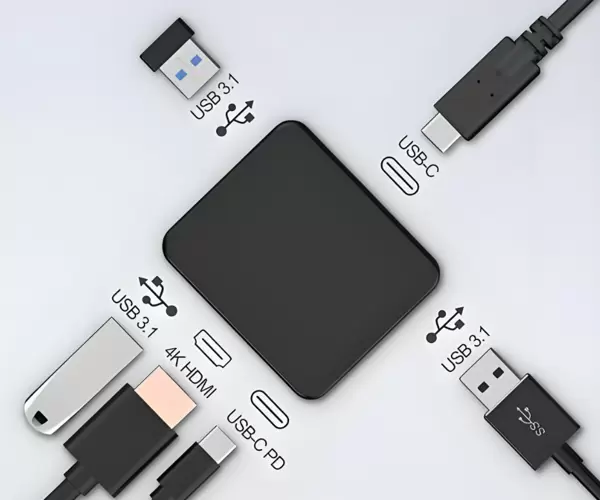

案例1：USB 3.0 Type-C接口的ESD防护
需求：支持10Gbps的数据传输速度，需通过IEC 61000-4-2第四级（±8kV接触放电）测试。
选型考量：
- VRWM = 5V（USB VBUS）
- Cj < 0.3pF（防止信号完整性受损）
- 采用四通道TVS阵列以减小PCB占用面积
推荐配置：ESD0524UA（Cj=0.05pF, IPP=4A）+ ESD5D003TA（Cj=0.25pF, IPP=3A）
阿赛姆采用Trench MOS刻槽技术，其0402封装产品能够承受高达±30kV的接触放电，远超过IEC标准第四级的要求。在USB 3.2 Rx线路的保护中，眼图余量仍保持在>20%，误码率低于1E-12。
案例2：工业RS485通信端口的防护
需求：抵御±15kV ESD和4kV EFT，支持500kbps的通信速率。
选型关键点：
- 双方向TVS、低电容、强大的浪涌耐受能力
推荐型号：ESD15B330TR（VRWM=15V, IPP=26A, Cj=30pF）
实际测试显示，在经历8/20μs 20A的浪涌冲击后，普通TVS管的钳位电压漂移超过5%，而阿赛姆的车规级产品ESD15J551TRN在面对300A峰值冲击时，参数偏移小于2%，满足AEC-Q101认证的标准。
TVS管与普通稳压二极管的主要差异
虽然两者都基于PN结击穿特性，但它们的设计目的大相径庭：
| 比较维度 | 普通稳压二极管 | TVS二极管 |
|---|---|---|
| 核心功能 | 持续稳压与基准 | 瞬态能量释放 |
| 工作模式 | 持续在击穿区域导通 | 常态下高阻抗，瞬态时导通 |
| 响应时间 | 毫秒级（不计） | 皮秒至纳秒级 |
| 浪涌能力 | <1W | 数百瓦至数千瓦 |
| 漏电流 | 毫安级 | 微安/纳安级 |
若将两者混用可能导致严重后果：稳压二极管无法承受瞬态能量而损坏，而TVS二极管在持续导通状态下会因为过大的功率消耗而失效。
PCB布局设计指南
布局三大原则：
- 就近原则：TVS管距离被保护端口应≤10mm，每增加10mm路径电感，钳位电压上升约5%-10%
- 短地路径：GND引脚直接连接主地平面，避免使用细长走线，建议铺设铜箔宽度≥2mm
- 避免环路：TVS管与被保护设备之间的环路面积应<25mm，以减少EMI辐射
常见错误布局包括：
- TVS管置于信号分支而非主干线上
- 接地线长度>15mm且宽度<0.3mm
- 在>1Gbps的信号线上使用Cj>1pF的TVS管
品牌选择参考
阿赛姆（ASIM）的技术特点：
- 工艺技术：采用6-8英寸晶圆制造工艺，通过Trench MOS刻槽技术实现低电容
- 响应速度：全线产品响应时间<1ps，实际测量值达到0.3-0.8ns
- 认证体系：获得AEC-Q101车规认证、IEC 61000-4-2/4-4/4-5测试通过
- 封装兼容性：提供SOD-323/DFN0603等国际标准封装，支持pin-to-pin替换
选型建议：
- 消费电子产品：推荐使用DFN1006-2L封装的ESD5D系列；成本敏感的应用可选择SOD-923封装
- 汽车电子产品：优先选用带有“J”后缀的车规型号（例如ESD15J551TRN），适用于-40~150℃的工作环境
- 工业控制系统：推荐SMC封装的ASD12N系列，最大浪涌电流IPP可达150A
- 高速接口：推荐Cj<0.3pF的ESD0524UA或ESD0303LR型号
注意事项：阿赛姆提供免费的EMC实验室测试服务，可以在设计初期验证防护效果。建议在申请样品的同时索取实测报告，以避免规格书中的参数与实际测试结果存在差异。
总结与检查清单
计算确认：确保VRWM、VC、IPP三个主要参数经过精确计算
电容验证：对于>100MHz的信号，必须通过仿真验证Cj的影响
布局审查：在PCB设计阶段完成TVS管的位置和地线审查
实测闭环：在原型阶段必须通过IEC标准测试，记录钳位电压波形
TVS管的选择并非参数越高越好，而是在于精确匹配、恰到好处。过度设计不仅增加成本，还会带来信号完整性的风险；设计不足则失去了保护的意义。建议建立一个优选器件库，针对12V电源、5V信号、高速接口等典型应用场景固化2-3个已经过实测验证的型号，从而提高设计效率和可靠性。
