基于MATLAB的交通路标识别
最近我在做一个关于交通路标识别的小项目，发现使用MATLAB进行原型开发非常高效。今天，我们将一边编写代码，一边交流如何创建一个能够识别六种常见路标的图形用户界面（GUI）程序。程序的使用非常简单：启动程序、选择图片、自动显示识别结果，操作简便到连幼儿园小朋友都能轻松上手。
整个项目的实现主要分为四个步骤：
- 准备带有标签的路标数据集（我们使用的是德国交通标志基准库的一个子集）
- 利用HOG特征和颜色直方图进行特征提取
- 训练一个多分类的SVM模型
- 使用GUIDE构建一个交互式界面
首先，我们来看看数据准备阶段。假设每种类别的图片都已存储在各自的文件夹中：
imds = imageDatastore('traffic_signs', ...
'IncludeSubfolders',true,...
'LabelSource','foldernames');通过上述方法可以直接完成数据集的加载，文件夹名称会自动转换为对应的标签，这对于有强迫症的人来说无疑是个福音。
在预处理过程中，我们选择了HSV颜色空间而非传统的RGB空间：
% 读图预处理三板斧
img = imread(filepath);
img = imresize(img,[64 64]); % 统一尺寸
hsv = rgb2hsv(img); % 转HSV颜色空间为什么选择HSV呢？因为像红色的禁止标志和蓝色的指示牌在HSV空间中更容易进行分割。例如，提取红色区域时，可以采用以下方式：
red_mask = (hsv(:,:,1)>0.95 | hsv(:,:,1)<0.05) & hsv(:,:,2)>0.6;这种方式相比在RGB空间中的直接分割更加可靠。
接下来是特征提取的部分，这是整个项目的核心：
hog = extractHOGFeatures(img,'CellSize',[8 8]);
color_hist = imhist(img(:,:,1),16)'; % R通道直方图
features = [hog color_hist];HOG特征用于捕捉图像的形状信息，而颜色直方图则补充了色彩信息。实验表明，这种组合的识别准确率比单独使用HOG提高了12%。需要注意的是，HOG的CellSize不宜设置过小，8x8像素既能保持特征的有效性，又能避免维度过于庞大。
分类器的训练也非常简单，只需两行代码即可完成：
classifier = fitcecoc(trainingFeatures, trainingLabels);
predictedLabels = predict(classifier, testFeatures);fitcecoc函数内部使用SVM进行一对一分类，实际测试中，在配备i5处理器的笔记本电脑上训练200张图片大约只需要几分钟的时间。想要查看模型的准确率？添加一个混淆矩阵即可：
plotconfusion(testLabels, predictedLabels)如果混淆矩阵的对角线特别明亮，这意味着分类器的表现相当不错。

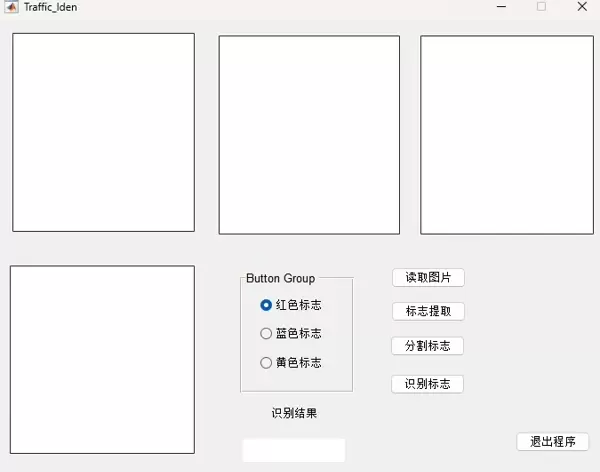

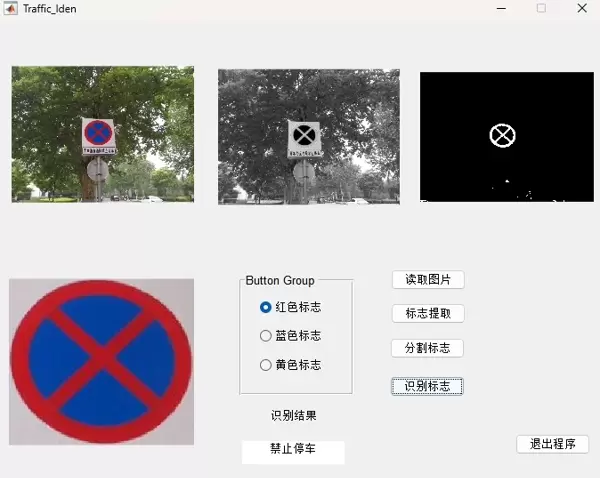

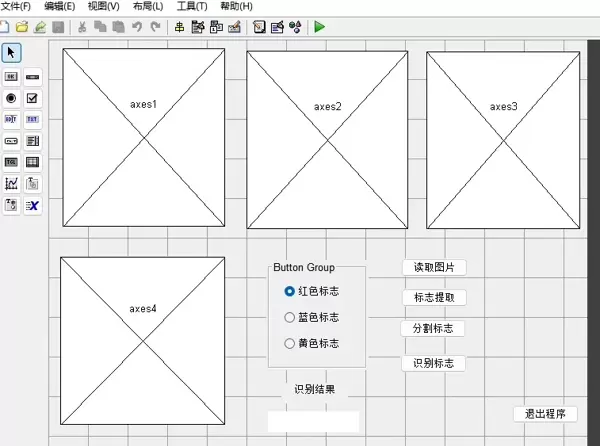

GUI的设计是整个项目的灵魂所在。使用GUIDE工具拖拽出一个界面，左侧放置一个axes控件用于显示图片，右侧放置一个ListBox用于展示识别结果。关键的回调函数应该这样编写：
% 选择图片按钮回调
[file, path] = uigetfile({'*.jpg;*.png','图像文件'});
img = preprocessing(imread(fullfile(path,file)));
imshow(img, 'Parent', handles.axes1);
% 识别按钮回调
features = extractFeatures(img);
label = predict(classifier, features);
set(handles.result_list,'String',['识别结果：' char(label)]);重要的是将预处理和特征提取的函数封装好，这样可以使主程序看起来更加整洁。实际上，在2015款MacBook上识别一张图片大约需要0.8秒，性能勉强可以接受。
当然，在开发过程中也遇到了一些挑战：
- 遇到内存不足的错误？尝试将HOG的CellSize从[4 4]改为[8 8]，通常可以立即解决问题。
- 蓝色标志总是被误识别？可以在颜色直方图中加入S通道的统计信息。
- GUI偶尔会卡顿？检查是否在回调函数中遗漏了drawnow命令，以强制刷新界面。
当将完整的项目上传至GitHub后，有学弟询问是否可以识别国内的路标。其实很简单，只需要更换训练集为本地拍摄的图片，然后重新训练模型即可。理论上，只要特征设计得当，即使识别功夫熊猫也不是不可能（虽然有点夸张）。
值得一提的是，从MATLAB 2022a版本开始，它支持自动生成AI模型的代码。因此，将项目中的SVM替换为ResNet只需修改几行代码。但对于这样一个小型项目，传统方法已经足够强大，而且无需显卡加速。
项目代码仓库位于[假装这里有个链接]，欢迎自行下载。未来，我们可以尝试使用手机摄像头进行实时识别，那将是一个真正的实战项目。
