TinyFPGA-Bootloader：基于 FPGA 的开源 USB 引导加载方案
在 FPGA 开发过程中，如何高效、便捷地将新的比特流写入设备始终是一个关键环节。尤其对于缺乏专用 USB-JTAG 编程器或追求低成本设计的开发板而言，传统烧录方式往往依赖额外硬件支持，流程复杂且成本较高。
TinyFPGA-Bootloader 正是为此类场景设计的一项开源解决方案。它以 IP 核的形式直接集成于 FPGA 逻辑资源中，实现一个完整的 USB 引导加载器功能，支持通过 USB 虚拟串口（CDC 类设备）向外部 SPI Flash 写入配置数据，从而完成 FPGA 配置镜像的更新与启动。
项目基本信息
- 名称：TinyFPGA-Bootloader
- 开源地址：https://github.com/tinyfpga/TinyFPGA-Bootloader（由 TinyFPGA 团队维护）
- 许可证：Apache-2.0
- 核心功能：利用 USB CDC 接口接收主机指令，由内嵌于 FPGA 的 bootloader 解析并操作 SPI Flash，实现比特流的加载与更新。

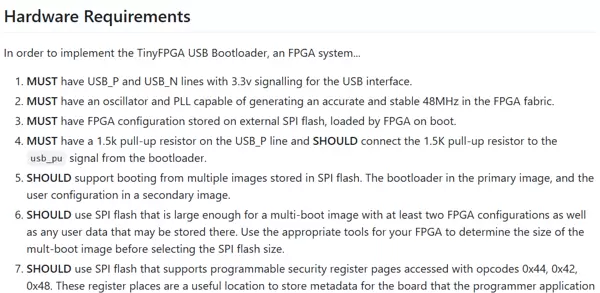

典型硬件要求
FPGA 板卡需满足以下基本条件以支持该 bootloader 正常运行：

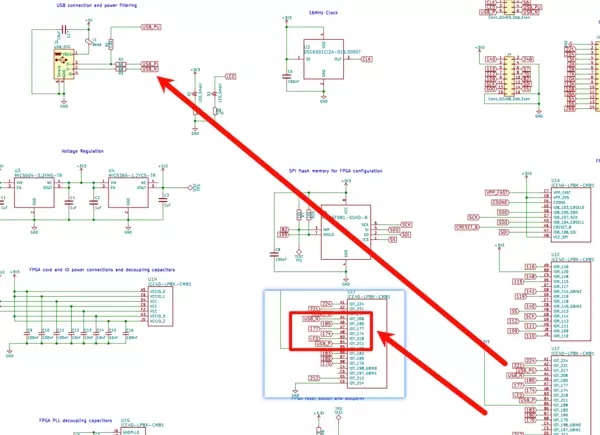

- 具备连接到 FPGA 的 USB_D+（USB_P）和 USB_D-（USB_N）信号，并工作在 3.3V 电平。
- 提供稳定 48 MHz 时钟源，可通过外部晶振配合 PLL 生成，用于驱动 USB 协议栈。
- FPGA 配置模式设置为从外部 SPI Flash 启动。

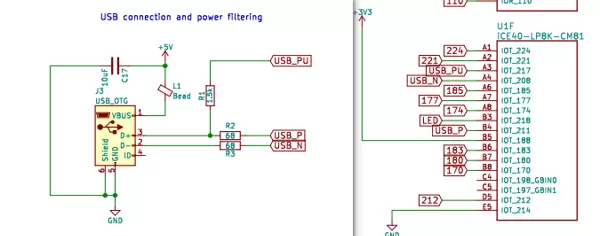

- USB_P 信号应连接 1.5 kΩ 上拉电阻，并建议通过控制信号 usb_pu 实现上拉使能管理。
- 推荐采用多镜像分区结构，便于区分 bootloader 与用户应用镜像。
主要特性优势
● 无需外置 USB 转 SPI 芯片
所有 USB 到 SPI 的协议转换均在 FPGA 内部逻辑实现，省去专用编程芯片，有效降低 BOM 成本与电路复杂度。
● 兼容虚拟串口编程方式
主机端识别为标准 CDC 串口设备，开发者可通过简单串口工具发送命令触发编程操作，学习与使用门槛低。
● 支持双镜像分区机制
SPI Flash 中划分独立区域存储 bootloader 和用户镜像。系统上电后由 bootloader 加载用户代码，也可进入更新模式重新烧写。
● 内置板卡元数据存储功能
利用 SPI Flash 的安全寄存器页保存板卡信息，如名称、FPGA 型号、硬件版本、序列号等，数据格式采用 JSON，便于通用软件自动识别不同硬件平台。
● 开放 SPI Flash 访问协议
通过 “Access SPI” 指令集，可在 USB 虚拟串口上执行任意 SPI 操作（读、写、擦除等），详细协议定义已在项目文档中公开，方便二次开发与调试。
示例支持与开发参考

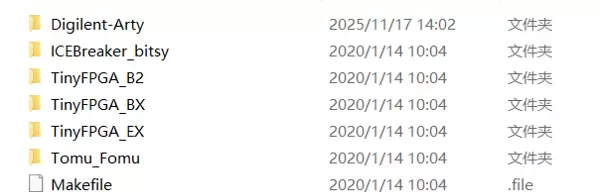

项目提供了多个目标开发板的参考实现，主要用于验证和快速部署：

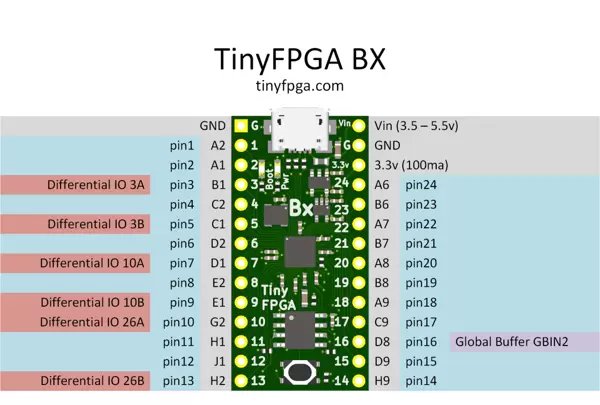

- 原生支持 TinyFPGA 自家系列开发板，适配其硬件架构。

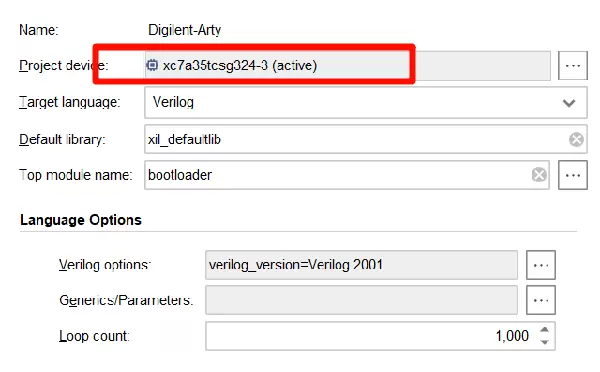

- 同时包含针对 Xilinx Artix-7 系列入门级开发板的移植示例，扩展适用范围。

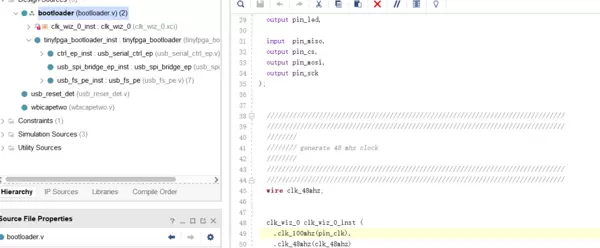

打开对应工程文件即可查看实际运行 DEMO，注意建议使用 Vivado 2017 版本进行编译与综合，确保兼容性。
典型应用场景
- 低成本 FPGA 板卡设计：去除专用编程芯片，简化 USB 接口布线，优化整体成本。
- 教学与原型验证：学生或工程师可快速通过 USB 下载新配置，提升实验效率。
- 支持远程更新或多镜像切换的系统：适用于需要动态加载不同功能镜像或现场升级的可重构系统。
- 简化开发流程的硬件项目：实现“插入 USB → 打开串口 → 发送镜像”的极简烧录体验，提高开发迭代速度。
使用提示与注意事项
- 请确认 USB_P/N 信号走线正确，上拉电阻已接入，且 usb_pu 控制逻辑符合规范。
- 必须确保 FPGA 能够生成精确且稳定的 48 MHz 时钟供给 USB 模块，否则可能导致通信失败或设备无法枚举。
- SPI Flash 容量规划时应预留足够空间，涵盖 bootloader 区、用户镜像区及可能的数据存储需求。
- 当前 bootloader 不包含加密、签名或写保护等安全机制，相关功能需由用户自行扩展实现。
- 若计划将其集成至大型 SoC 或复杂 FPGA 工程中，需评估其对逻辑资源占用、时序路径以及与其他模块潜在干扰的影响。
总结
TinyFPGA-Bootloader 是一款高度实用、工程化程度高且完全开源的 USB 引导加载解决方案。它不仅显著减少了对外部编程器件的依赖，还极大简化了 FPGA 配置烧录流程。无论是用于教学演示、原型开发还是小批量生产，都表现出良好的适应性和易用性。
特别提醒：大容量比特流文件的下载耗时较长，请合理预期传输时间。
项目仓库地址
https://github.com/tinyfpga/TinyFPGA-Bootloader
