简介：Xilinx FPGA凭借其卓越的性能和极低的延迟，广泛应用于各类串行通信接口的设计中。本文重点剖析三种在Xilinx系统设计中至关重要的高速串行协议：Aurora、PCI Express与Serial RapidIO。文章详细阐述了各协议的技术特性、核心优势及典型应用场景，并为不同应用需求下的协议选型提供参考依据。
关注、星标公众号，精彩内容每日送达
来源：网络素材1. Xilinx FPGA在串行通信中的基础与应用
FPGA（现场可编程门阵列）因其高度灵活的可编程性以及强大的并行处理能力，在高速串行通信领域展现出显著优势。特别是Xilinx系列FPGA，由于其在通信基础设施、数据中心和高性能计算中的广泛应用，已成为构建高速串行接口的主流选择。本节将从基本原理出发，探讨Xilinx FPGA在该领域的实现机制与实际部署案例。
1.1 基础工作原理

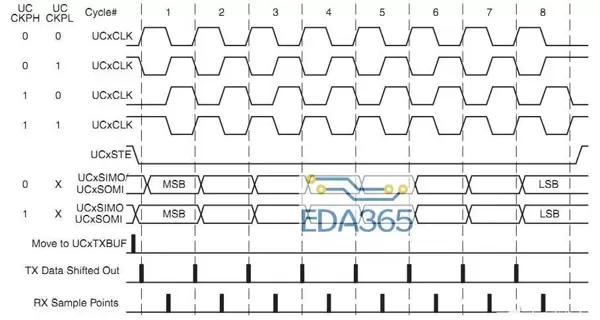

串行通信以逐位方式沿单一通道按时间顺序传输数据，相较于需要多条信号线的并行通信，不仅大幅减少了物理连线复杂度，还提升了传输距离和速率上限。Xilinx FPGA通过其内部的可配置逻辑块（CLB）和专用串行收发器（SERDES）模块，支持用户自定义高速串行接口。开发者可利用这些硬件资源构建定制化的通信链路，满足特定带宽与延迟要求。
1.2 典型应用场景
Xilinx FPGA被广泛用于路由器、电信交换设备、存储系统及数据中心互联等对带宽敏感的场景。例如，在40Gbps或100Gbps以太网接口设计中，可通过集成GTX、GTH或GTY高速收发器实现稳定的数据传输。其中，Virtex和Kintex系列因具备丰富的I/O引脚和高性能逻辑单元，成为实现此类高吞吐量通信系统的首选平台。
接下来的内容将深入解析Aurora协议的工作机制、PCIe的体系结构特点以及Serial RapidIO的核心特征。这些协议作为Xilinx FPGA串行通信架构的关键组成部分，直接影响系统的整体效率与可靠性。
2. Aurora协议深度解析
2.1 协议概述
2.1.1 基本原理与发展背景
Aurora是由Xilinx开发的一种专用于FPGA间通信的轻量级、高性能串行协议，主要用于点对点高速数据连接。它广泛服务于图像处理、信号采集与实时数据传输等领域。
传统并行总线受限于时钟偏移、电磁干扰和布线密度，在高频下难以维持稳定性。Aurora协议通过采用先进的编码与均衡技术，能够在低成本的物理链路上实现吉比特级别的可靠传输，有效克服了上述瓶颈。
2.1.2 物理层与链路层架构
Aurora协议划分为物理层（PHY）和链路层两个层级。物理层负责完成信号发送、接收、时钟恢复（CDR）、预加重/均衡以及串并转换等功能；链路层则承担帧封装、同步管理、错误检测与链路初始化等任务。
在编码方面，协议通常采用8B/10B编码方案，确保传输过程中具有良好的直流平衡性和足够的跳变密度，从而提升信号完整性。链路层定义了标准帧格式，保障数据流的连续性与正确性。
2.2 数据传输机制分析
2.2.1 帧结构与封装流程
在Aurora协议中，数据以帧为单位进行组织。一个完整的帧由帧头、有效载荷和帧尾构成。帧头包含同步序列和控制信息，帧尾附带校验码，中间部分承载实际用户数据。
发送端在链路层完成数据打包：将上层数据填入有效载荷区，并添加头部与尾部信息。接收端则执行反向操作——先识别帧边界，验证完整性后提取有效数据并向上层传递。
2.2.2 错误检测与纠正策略
为保证数据准确性，Aurora使用循环冗余校验（CRC）机制进行错误检测。发送方在帧末附加CRC值，接收方据此判断是否存在传输错误。
此外，协议支持可选的前向纠错（FEC）功能。通过引入冗余校验位，接收端可在不请求重传的情况下修复一定范围内的比特错误，显著增强链路鲁棒性，尤其适用于误码率较高的环境。
2.2.3 流控与拥塞应对机制
为防止接收缓冲区溢出，Aurora采用基于信用（credit-based）的流量控制机制。发送端需确认接收端仍有可用信用额度后方可发送新帧，从而动态调节数据流速。
同时，协议支持显式流控指令，允许接收端主动通知发送端降低速率。这一机制在突发流量或系统负载波动时尤为重要，有助于维持链路稳定并避免丢包。
2.3 配置方法与性能优化
2.3.1 协议参数设置方式
Aurora协议允许用户根据具体硬件平台和通信需求配置多项关键参数，如线路速率、编码类型（8B/10B或64B/66B）、通道数量、帧长度等。这些配置通常通过Xilinx提供的IP核工具（如Vivado IP Integrator）进行图形化设定或脚本化生成。
合理配置不仅能匹配物理媒介特性，还能优化功耗、时延和资源占用。例如，在长距离传输中启用预加重和均衡可改善信号质量；而在低延迟场景中缩短帧长则有助于减少处理延迟。
Aurora协议的配置主要借助Xilinx提供的IP核生成工具完成，用户可根据实际需求灵活设定相关参数。关键配置项涵盖数据速率、帧长度以及前向纠错（FEC）功能等选项。
完成初始配置后，系统支持通过修改生成的HDL代码中的参数值，或利用IP核提供的配置接口实现运行时动态调整。这些参数的选择直接影响通信链路的稳定性与传输效率，因此需结合具体应用场景进行细致权衡和优化。
2.3.2 性能优化策略与实践示例
在实际应用中，Aurora协议提供了多种性能调优手段，例如启用数据压缩、调节流量控制机制、优化错误检测方式等。针对特定场景，应根据数据特征进行针对性调整。例如，在对传输延迟极为敏感的应用中，可考虑关闭FEC功能以降低处理开销，从而提升有效带宽。
为了验证不同配置的实际效果，通常需要开展硬件实测。例如，改变帧长度会对系统的吞吐能力和响应延迟产生显著影响。通过对比分析多种配置下的实测指标——如误码率、延迟波动、吞吐量稳定性等——可以逐步逼近最优配置方案。
经过上述探讨，我们已全面掌握Aurora协议的基本原理、数据传输流程及其配置与优化方法。接下来的内容将转向其他重要的高速串行通信协议，深入剖析它们在各类应用场景中的适用性，以及对FPGA整体性能的影响。
3. PCIe协议架构及其优势
3.1 PCIe协议的技术基础
3.1.1 协议分层结构与工作模式
PCI Express（简称PCIe）是一种广泛应用于现代计算平台的高速串行扩展总线标准，采用点对点连接架构，提供高带宽、低延迟的I/O通信能力。其协议体系分为三个核心层级：事务层（Transaction Layer）、数据链路层（Data Link Layer）和物理层（Physical Layer）。
- 事务层：负责接收来自上层应用的读写请求，并将其封装为标准事务包（TLP），同时处理返回的完成包。
- 数据链路层：确保数据在两个设备之间可靠传输，包含序列号管理、确认机制（ACK/NAK）和重传控制。
- 物理层：定义了电气信号特性、编码方式（如8b/10b或128b/130b）、时钟恢复机制及通道训练过程。
PCIe的工作模式涉及三种基本组件：根复合体（Root Complex）、交换结构（Switching Environment）和终端设备（Endpoints）。其中，根复合体作为整个拓扑结构的起点，负责初始化并管理所有连接的PCIe设备；交换结构用于扩展连接能力，实现多设备互联；而终端设备则是具体的硬件功能单元，如GPU、网卡或存储控制器。
深入理解PCIe的分层模型与拓扑结构，对于提升FPGA系统中的数据通路效率、优化资源调度具有重要意义，是实现高性能硬件加速的关键前提。
3.1.2 链路初始化与配置流程
PCIe链路的建立始于一个完整的初始化过程，主要包括链路发现与训练、端口初始化以及设备资源配置三个阶段。
在链路训练阶段，两端设备通过LTSSM（Link Training and Status State Machine）机制交换训练序列，协商链路宽度（x1, x4, x8等）和传输速率（Gen1至Gen5），并完成时钟对齐与阻抗匹配。一旦链路进入L0状态，即表示物理连接已稳定。
随后进行端口初始化，包括逻辑层状态机的启动和缓冲区分配。最终，系统通过访问每个设备的配置空间（Configuration Space）来完成资源映射，包括I/O地址、内存区域、中断设置等。该配置空间是一个标准化的内存映射区域，内含设备ID、能力列表、电源管理寄存器等关键信息。
在整个过程中，配置寄存器的正确设置直接关系到设备能否被操作系统识别并正常工作。在FPGA开发中，准确实现配置空间的响应逻辑，是确保PCIe端点能够被主机正确枚举和驱动的核心环节。
3.2 PCIe的数据传输特性
3.2.1 高效事务包传输机制
PCIe通过事务包（Transaction Layer Packets, TLPs）的形式组织数据传输，支持多种操作类型，包括内存读写、I/O访问、配置周期和消息传递等。为了实现高效传输，协议引入了DMA（Direct Memory Access）机制，允许外设绕过CPU直接与主存交互，大幅减轻处理器负担，提升整体吞吐能力。
此外，PCIe采用标签化事务管理机制，每个TLP携带唯一标识符（Tag），支持乱序发送与按需重排序，从而提高链路利用率。这种机制特别适合高并发场景，在FPGA设计中可通过合理设计队列深度和调度策略，充分发挥其优势。
3.2.2 端到端事务保障与顺序控制
为确保数据完整性与一致性，PCIe构建了一套完善的端到端事务保证体系。每个事务由唯一的事务标识符（TID）追踪，确保请求与响应一一对应，避免数据错配或丢失。
协议还定义了严格的顺序规则（Ordering Rules），根据不同类型的事务和属性位（如Relaxed Ordering、No Snoop）决定是否允许重排，兼顾性能与一致性要求。当发生传输错误或超时时，数据链路层会触发自动重传机制，并通过错误报告寄存器通知上级模块，形成闭环容错能力。
顺序管理是PCIe协议的一项关键特性。尽管PCIe支持非顺序的数据传输，但在某些场景下，为确保数据一致性与程序执行的正确性，必须对特定事务实施顺序控制。为此，PCIe协议定义了严格的规则来保障事务的执行次序。例如，在存储写操作中，后一个写事务必须等待前一个写事务完成之后才能进行。
在高性能计算领域，PCIe协议凭借其高带宽、低延迟以及强大的并发处理能力展现出显著优势。相较于传统的并行总线技术（如PCI），PCIe不仅提供了更高的传输速率，还减少了信号干扰问题。在FPGA系统中，PCIe被广泛用于实现高速I/O操作和数据交换，尤其适用于图像处理、大规模数据采集和高性能存储系统等需要持续高吞吐量的应用场景。
得益于其模块化架构，PCIe能够灵活扩展至多通道连接，便于构建大规模并行处理系统。在FPGA设计中，这种可扩展性使得开发者可以集成多个高速通信链路，连接各类计算单元与存储设备，从而大幅提升整体系统的运算性能。
在多种典型应用中，PCIe均表现出卓越的性能。例如，在服务器与企业级存储系统中，通过将固态硬盘（SSD）直接接入PCIe总线，实现了与CPU之间的高效通信，极大提升了读写速度。在图形处理方面，PCIe提供的高带宽足以支撑高分辨率、高帧率的视觉输出需求，已成为现代游戏平台和虚拟现实设备的核心互联技术之一。
从性能评估角度看，PCIe在多任务并发处理、I/O吞吐量以及对延迟敏感的应用中表现优异。通过在FPGA平台上实现PCIe接口，并开展压力测试与深入分析，开发人员可全面评估系统性能，并据此优化硬件设计方案。这些评估结果对于指导后续的架构改进具有重要意义，有助于系统更好地适配具体应用场景的需求。
为了更直观地展示PCIe在FPGA系统中的实际价值，可通过具体案例进行剖析，探讨其在硬件设计中如何有效提升系统性能。此类分析通常包括对FPGA板卡的配置与编程过程，并结合实测性能数据及使用反馈，全面呈现PCIe在不同应用环境下的优势与适用性。
4. Serial RapidIO协议性能特点
4.1 Serial RapidIO协议的架构特性
4.1.1 协议的层次模型与数据流管理
Serial RapidIO是一种专为高性能嵌入式系统设计的互连协议，采用分层架构以确保良好的可扩展性和运行效率。该协议主要由三个层次构成：物理层、链路层和传输层。
物理层负责通过高速串行接口完成数据的物理传输，支持从1.25 Gbps到10.3125 Gbps的多种速率选项。该层承担信号发送、接收及时钟恢复功能，向上层提供稳定可靠的点对点通信基础。
链路层则专注于连接的建立与维护，涵盖数据包封装、地址解析、错误检测与纠正、流量控制等功能。其核心优势在于提供一种快速且稳健的数据传输机制，确保信息能够在满足服务质量（QoS）要求的前提下高效流转于系统内部。
传输层定义了不同类型的数据传输模式，支持三种基本传输形式：简单包交换、非顺序报文交换以及保证顺序的流式传输。该层确保数据按照预定策略进行传递，并具备顺序保证、错误恢复和带宽管理等高级功能，满足复杂系统的多样化需求。
这种清晰的层级划分和精细化的数据流管理机制，使Serial RapidIO能够在维持极低延迟的同时实现高效通信，特别适合实时处理和高性能计算等严苛应用场景。
4.1.2 不同版本Serial RapidIO的对比分析
自推出以来，Serial RapidIO协议经历了多次迭代升级，从最初的1.x版本发展至2.1和2.2版本，每一次更新都带来了性能和功能上的显著增强。
在Serial RapidIO 1.x版本中，协议重点突出了低延迟和高带宽特性，支持1.25 Gbps至3.125 Gbps的传输速率。该版本已广泛应用于处理器间通信、外设连接以及图像处理系统等领域，奠定了其在嵌入式系统中的地位。
随着应用需求的增长，Serial RapidIO 2.x版本引入了更高带宽的支持，最高可达10.3125 Gbps，同时增强了QoS配置的灵活性，支持非对称带宽分配。此外，新版本强化了对虚拟化环境的支持，并优化了流控机制，使其更适合高吞吐量和复杂数据调度的场景。
在可靠性方面，2.x版本改进了错误处理机制，采用了更先进的检测与纠正算法，显著提升了数据传输的稳定性。这些升级大幅增强了Serial RapidIO在高密度计算、大数据传输以及分布式系统中的竞争力。
Serial RapidIO 协议的发展趋势表明，其在数据传输速率、服务质量（QoS）支持以及系统配置灵活性方面持续优化。这些技术演进对于巩固其在高性能计算与实时处理领域的重要地位起到了关键作用。
4.2 Serial RapidIO 的低延迟特性
4.2.1 实现低延迟的核心技术与机制
低延迟是 Serial RapidIO 最突出的性能优势之一，尤其适用于对响应时间极为敏感的应用场景，如高频交易、高速数据采集和实时控制等。
为实现极低的通信延迟，Serial RapidIO 采用了以下关键技术：
- 精简的包头结构：采用轻量级报文头部设计，显著降低协议开销，缩短单个数据包的处理和传输时间。
- 直接内存访问（DMA）：支持设备与内存之间的直接数据传输，无需CPU参与，有效减少中间处理环节带来的延迟。
- 高效的流控机制：通过动态流量控制防止接收端缓冲区溢出，避免因拥塞重传或等待而导致的延迟增加。
- 快速链路初始化：通信链路可在短时间内完成建立和恢复，省去了复杂的握手流程，进一步压缩了连接延迟。
上述技术协同工作，使 Serial RapidIO 能够在维持高吞吐量的同时，提供接近硬件层面的极致低延迟表现。
4.2.2 典型实时系统中的应用实例分析
得益于卓越的低延迟能力，Serial RapidIO 在多个需要即时响应的系统中得到了广泛应用。
以雷达信号处理系统为例，这类系统要求接收到的数据必须在极短时间内完成处理并传递至下一阶段。传统并行总线由于带宽有限且延迟较高，已难以满足现代雷达对实时性和精度的需求。引入 Serial RapidIO 后，系统可构建起高效、低延迟的数据通道，确保信号处理流程几乎实时进行，大幅提升了系统的整体响应速度和运算效率。
另一个典型应用场景是金融服务领域的高频交易（HTF）。在此类业务中，微秒甚至纳秒级的时间差异都可能直接影响交易结果。使用 Serial RapidIO 可显著降低数据传输和指令执行的延迟，从而加快交易处理速度，在竞争激烈的市场环境中赢得先机。
这些实际案例充分体现了 Serial RapidIO 在保障低延迟通信方面的核心优势，及其对提升实时系统整体性能的关键价值。
4.3 可扩展性与互操作性设计
4.3.1 支持大规模系统扩展的方法与策略
Serial RapidIO 具备出色的可扩展能力，能够适应从几十个到上万个节点的复杂系统架构，特别适合用于构建大规模数据交换平台。
其主要扩展策略包括：
- 多层交换网络拓扑：支持通过级联多个交换芯片构建层次化网络结构，不仅扩展了系统容量，也提升了整体带宽利用率。
- 域与分区管理机制：允许将大型系统划分为多个逻辑域或分区，各域内独立通信，降低全局管理负担，提高系统可维护性。
- 广播与多播功能：原生支持一对多数据分发模式，适用于视频流分发、状态同步等需同时向多个目标发送信息的场景。
借助这些机制，Serial RapidIO 能够灵活应对不同规模系统的扩展需求，在保证性能的前提下实现良好的横向与纵向扩展。
4.3.2 跨设备与跨协议的互操作性探讨
为了确保在异构环境中的无缝通信，Serial RapidIO 在设计上高度重视与其他设备及协议的互操作能力。
具体体现如下：
- 协议桥接能力：可通过专用桥接芯片与 PCIe 等主流接口标准互联，实现跨协议的数据格式转换与封装，保障数据正确流转。
- 良好的兼容性与前瞻性扩展：协议本身具备较强的可扩展架构，便于适配未来新兴标准，延长设备生命周期。
- 统一的配置与管理接口：多数 Serial RapidIO 设备配备标准化的配置工具，提供一致的操作方式，简化多厂商设备集成时的调试与部署过程。
这些特性使得 Serial RapidIO 不仅能在同构网络中稳定运行，也能在混合技术环境中实现高效、可靠的互连互通，展现出强大的适应能力。
在现代通信系统的设计中，选择适合的串行通信协议对整体系统性能至关重要。本章节将重点探讨在Xilinx FPGA平台下广泛应用的三种主流协议——Aurora、PCIe 和 Serial RapidIO 的适用场景，并分析它们对FPGA系统性能带来的具体影响。
5. 协议在不同应用场景中的适应性及其对FPGA系统性能的作用
5.1 协议适应性评估
5.1.1 基于应用场景的协议选择
不同的应用需求决定了通信协议的最佳匹配。例如，在数据中心和高性能计算领域，由于对高带宽和高效数据交换有强烈需求，PCIe 成为首选方案。该协议具备强大的吞吐能力以及灵活的数据传输机制，适用于复杂系统的互联。
相比之下，Aurora协议以其轻量级架构和高效的点对点连接能力脱颖而出，特别适用于FPGA之间或FPGA内部的高速直连通信。它简化了物理布线，提升了信号完整性，同时降低了设计复杂度。
Serial RapidIO 则在实时处理和嵌入式系统中表现优异。其架构设计注重确定性延迟和系统可扩展性，能够满足工业控制、航空航天等对响应时间高度敏感的应用要求。
5.1.2 性能、成本与实现复杂度的综合权衡
在协议选型过程中，必须综合考虑性能优势、开发成本与实现难度之间的平衡。Aurora协议因结构简洁，在开发周期和调试效率方面具有明显优势，适合资源有限或开发时间紧张的项目，但在带宽上限和网络拓扑扩展方面存在一定局限。
PCIe 提供了极高的传输速率和成熟的生态系统支持，尤其适合需要与主机系统（如CPU或GPU）进行频繁大数据交互的应用。然而，其实现过程较为复杂，占用较多FPGA逻辑资源，且验证和调试门槛较高。
Serial RapidIO 虽然在实时性和系统扩展能力上表现出色，但其硬件集成相对复杂，配套软件栈的支持也要求更高的开发投入，因此更适合专业领域的定制化系统。
5.2 通信协议对FPGA系统性能的影响分析
5.2.1 FPGA设计中的关键性能因素
在FPGA系统设计中，所选用的串行协议直接影响资源利用率、延迟特性及整体通信效率。以PCIe为例，其实现通常需要调用专用硬核模块（如GTs和Block RAM），并对中断处理、DMA机制等进行精细配置，从而确保数据流的稳定与高效。
Aurora协议虽然不依赖复杂的事务层，但由于其基于固定帧结构，灵活性受限，可能难以针对特定应用进行深度优化。
Serial RapidIO 在保障低抖动和可预测延迟的同时，对FPGA内部的任务调度、缓存管理及路由策略提出了更高要求，尤其在多节点互联系统中需精心设计资源分配机制。
5.2.2 系统集成阶段的性能优化方法
在系统整合与调试过程中，采取有效的性能优化策略极为关键。这包括对数据通路的重构、协议栈的精简以及硬件抽象层的合理封装。
例如，通过动态调整FPGA内部缓冲区大小和读写优先级，可以显著提升数据吞吐率并减少拥塞；对协议栈功能模块进行裁剪，去除冗余功能，有助于降低逻辑资源消耗。
此外，借助专业的调试工具（如ChipScope或Vivado Logic Analyzer），开发者可实时监控关键信号，快速识别瓶颈所在，进而优化时序路径和协议交互流程。
5.3 典型应用案例研究
5.3.1 Xilinx FPGA平台上的协议实践应用
在实际工程中，Aurora协议因其配置简便、启动迅速，广泛应用于多个FPGA芯片间的高速数据互通场景。例如，在雷达信号处理系统中，多个FPGA通过Aurora链路实现采样数据的实时转发，构建起低延迟、高可靠的数据通道。
而在需要与外部主机进行大规模数据交换的应用中，如机器视觉或AI推理加速器，PCIe被普遍采用。利用其高带宽特性，FPGA可直接接入PCIE总线，实现与CPU内存之间的直接数据访问（DMA），极大提升了系统整体响应速度。
5.3.2 案例对比与性能影响深入解析
通过对不同协议的实际部署情况进行比较，可以清晰看出其对系统性能的具体影响。例如，在一个视频流处理系统中，使用PCIe接口使得FPGA能够以接近线速接收来自服务器的高清图像流，并完成实时编码与分发，展现出卓越的吞吐能力和稳定性。
而在某工业自动化控制系统中，采用Aurora协议实现了主控FPGA与执行单元之间的点对点通信，有效控制了通信延迟，满足了毫秒级响应的要求。
这些实例表明，协议的选择不仅关系到通信效率，更深刻影响着整个系统的架构设计与运行表现。
综上所述，本章从应用场景适配性、性能影响维度以及实际工程案例三个层面，系统地分析了Aurora、PCIe和Serial RapidIO三种协议在Xilinx FPGA环境下的应用特点。通过对比各自的优劣势，为开发者在实际项目中合理选型提供了理论依据与实践参考。
