在锂离子电池的研究中，方形锂离子电池因其广泛应用于电动汽车和各类电子设备而备受关注。为了深入理解其内部工作机理，三维Newman模型成为一种重要的理论工具。特别是在引入电化学-热耦合效应后，该模型能够更真实地反映电池运行过程中的多物理场交互行为。
三维Newman模型建立在多孔电极理论的基础之上。该模型将电池内部结构视为由正极、负极和隔膜构成的多孔介质系统。在此体系中，锂离子在电解液中受浓度梯度和电势差驱动进行迁移，同时电子通过集流体和活性材料传导。例如，在充电过程中，锂离子从正极材料颗粒中脱嵌，穿过电解液与隔膜，最终嵌入负极颗粒内部。
# 简单示意锂离子在电解液中扩散的代码片段（伪代码）
# 定义电解液扩散系数
diffusion_coefficient = 1e - 10
# 假设时间步长和空间步长
dt = 1e - 3
dx = 1e - 5
# 模拟锂离子浓度分布随时间变化
def simulate_lithium_concentration():
concentration = [0] * 100 # 假设一维空间有100个点表示浓度分布
for t in range(1000): # 模拟1000个时间步
for i in range(1, len(concentration) - 1):
concentration[i] = concentration[i] + diffusion_coefficient * dt / dx ** 2 * (concentration[i + 1] - 2 * concentration[i] + concentration[i - 1])
return concentration尽管上述过程可通过简化方程初步描述锂离子在电解液中的扩散行为，但完整的三维Newman模型需综合考虑多个耦合的偏微分方程，涵盖离子传输、电荷守恒、反应动力学等多个方面，具有较高的空间维度和非线性特征。

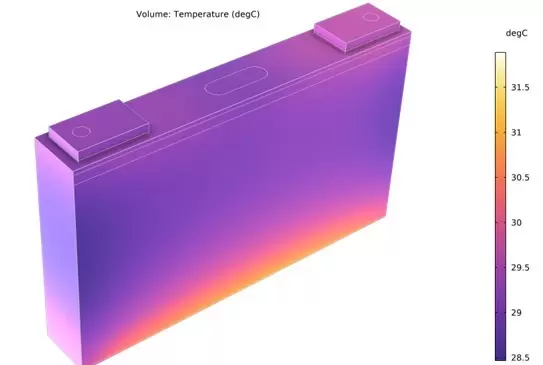

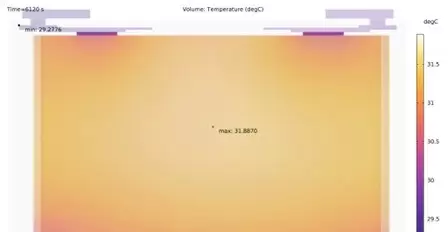

电池在实际工况下运行时，内部发生的电化学反应会伴随热量的产生，进而影响温度分布，这种现象即为电化学-热耦合。以高倍率充放电为例，电流密度增大导致极化增强，欧姆热与反应热显著上升。若热量无法及时散出，局部温升将反过来改变反应速率、离子扩散系数以及电解液电导率，形成反馈循环。
从建模角度看，必须将电化学控制方程与能量守恒方程联合求解。其中，典型的热传导方程可表示为：
\[ \rho C_p \frac{\partial T}{\partial t} = \nabla \cdot (k \nabla T) + Q_{gen} \]
式中，\(\rho\) 表示材料密度，\(C_p\) 为比热容，\(T\) 是温度变量，\(k\) 代表热导率，而 \(Q_{gen}\) 则为单位体积内的产热速率。值得注意的是，\(Q_{gen}\) 并非恒定值，它依赖于局部电流密度、过电位及界面反应强度等电化学参数，因而形成了电化学与热场之间的强耦合关系。
# 简单示意热传递与电化学产热耦合的代码（伪代码）
# 定义热相关参数
rho = 2000
C_p = 1000
k = 1
# 假设初始温度分布
temperature = [300] * 100
# 定义产热速率与电流密度关系（简化）
def heat_generation(current_density):
return 0.1 * current_density
# 模拟热传递与产热耦合
def simulate_thermal_electrochemical_coupling():
current_density = 10 # 假设电流密度
for t in range(100):
Q_gen = heat_generation(current_density)
for i in range(1, len(temperature) - 1):
temperature[i] = temperature[i] + dt * (k / (rho * C_p)) * (temperature[i + 1] - 2 * temperature[i] + temperature[i - 1]) / dx ** 2 + dt * Q_gen / (rho * C_p)

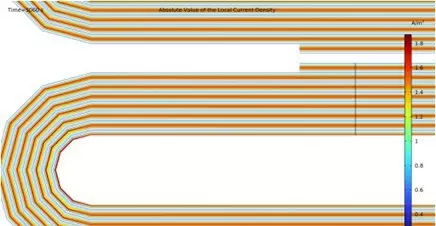

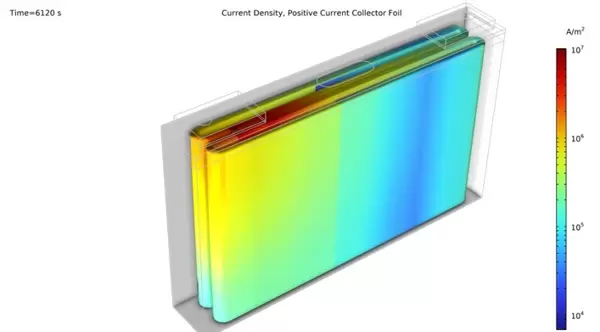

return temperature上述代码片段展示了温度随时间和空间演化的基础计算逻辑，但在实际三维Newman模型中，还需进一步考虑不同电极区域（如极耳附近或中心区域）的电流分布不均对产热的影响，并结合各向异性热导特性进行精细化建模。
综上所述，融合电化学-热耦合机制的方形锂离子电池三维Newman模型，为电池性能预测、热安全管理及结构优化提供了强有力的仿真支持。尽管模型复杂度高、计算资源消耗大，但随着数值算法的进步与高性能计算平台的发展，未来有望实现更高精度的多尺度、多物理场协同模拟，助力先进电池技术的持续创新。
