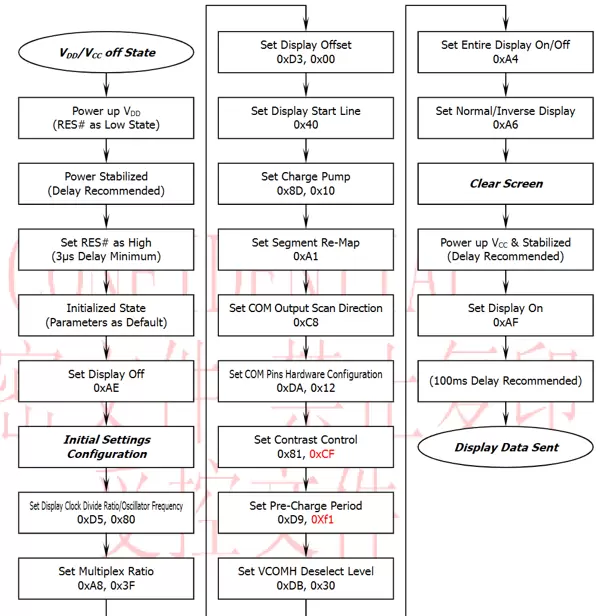

SSD1306 初始化配置说明
关于具体的代码实现，请参见后续章节内容。
显示开关控制
Set Display Off（关闭显示）— 命令码 0xAE
- X[0] = 0b：进入显示关闭状态（睡眠模式）
核心作用：防止上电瞬间出现“乱码闪烁”或“鬼影”现象。
当 SSD1306 刚通电时，芯片处于未定义的初始状态：
- 内部寄存器可能被随机赋值
- 显存（GRAM）中可能存在残留数据
若此时直接开启显示，屏幕很可能显示出杂乱图案、花屏或异常闪烁。因此，在初始化流程开始前先执行关显示操作，是确保显示稳定的关键步骤。
Set Display ON（开启显示）— 命令码 0xAF
- RESET 后默认值为 AFh，X[0] = 1b：进入正常工作模式并打开显示输出
时钟与振荡器设置
Set Display Clock Divide Ratio/Oscillator Frequency — 命令序列 0xD5, 0x80

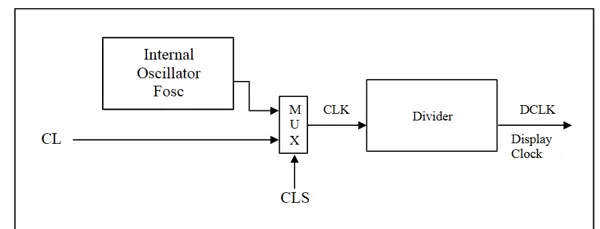

该功能涉及振荡电路和显示时序发生器模块，其主要构成如下：
- 片上集成低功耗 RC 振荡器
- 支持内部或外部时钟源选择
通过 CLS 引脚决定时钟来源：
- CLS 高电平：启用内部振荡器，CL 引脚悬空
- CLS 低电平：禁用内部振荡器，需外接时钟信号至 CL 引脚
当使用内部振荡器时，其输出频率 Fosc 可通过命令 D5h 的 A[7:4] 位进行调节。显示时钟 DCLK 由主时钟分频得到，公式为：
DCLK = FOSC / D
其中 D 为可编程分频系数，取值范围为 1 到 16，由命令 D5h 的 A[3:0] 设置。
帧刷新率（Frame Rate）由以下公式决定：
FFRM = Fosc / (D × K × Number of Mux)
- D：时钟分频比（命令 D5h A[3:0] 控制）
- K：每行对应的时钟周期数，上电复位后 K = Phase1 + Phase2 + BANK0 pulse width = 2 + 2 + 50 = 54
- Multiplex Ratio（MUX 数量）：由命令 0xA8 设置，默认为 63（即 64MUX）
- Fosc：振荡器频率，可通过 D5h A[7:4] 调整，数值越大频率越高
详细参数说明：
- 0xD5：设置分频比，实际分频值 = A[3:0] + 1；复位默认值为 0000b（对应分频比为 1）
- 0x80：设定振荡频率初始值，A[7:4] 越大则频率越高；复位值为 1000b，有效范围为 0000b ~ 1111b
多路复用比率配置
Set Multiplex Ratio — 命令序列 0xA8, 0x3F
此命令用于设定 COM 输出端口的数量，即可驱动的行数。支持从 16MUX 至 63MUX（即 16 到 64 行）之间的任意配置。
COM0~COM63 将根据设定值动态映射到相应的扫描线。
- 0xA8：设置 MUX 比率为 N+1，其中 N = A[5:0]；复位值为 111111b（即 63d，代表 64MUX）
- A[5:0] 取值在 0 到 14 之间为无效输入
- 0x3F：显式设置为 64MUX，即使该值已是默认值，也建议明确写入以增强兼容性
显示偏移设置
Set Display Offset — 命令序列 0xD3, 0x00
这是一个双字节命令，第二字节用于指定显示起始行相对于 COM0 的垂直偏移量（0~63），从而实现画面整体上下移动。
例如：
- 若希望将 COM16 对齐至 COM0 位置，向上偏移 16 行，则第二个字节设为 010000b（即 16）
- 若向下偏移 16 行，则偏移值为 64 - 16 = 48，对应二进制 110000b（即 48）
该设置可用于校正物理安装偏差或实现滚动效果。系统复位后该寄存器自动清零（00h）。
设置显示起始行
Set Display Start Line — 命令码 0x40
该命令用于设定显示 RAM 中哪一行作为当前显示的第一行（映射到 COM0）。参数范围为 0 到 63：
- 0x40：起始行为第 0 行 → RAM 行 0 映射到 COM0
- 0x41：起始行为第 1 行 → RAM 行 1 映射到 COM0
- 依此类推...
此命令仅改变显示映射关系，不影响显存内容本身，常用于快速实现画面垂直翻滚而无需重写数据。
设置显示 RAM 的起始行寄存器（0–63），使用指令 X5X4X3X2X1X0。在系统复位（RESET）时，该寄存器将被重置为 000000b。
设置充电泵（Set Charge Pump）— 0x8D, 0x10
电荷泵（Charge Pump） 是一种内置的 DC-DC 升压电路，能够将输入电压（如 3.3V 或 5V）提升至约 9V 或更高，以满足 OLED 屏幕的工作需求。
SSD1306_SendCommand(0x8D); // 启用充电泵设置 SSD1306_SendCommand(0x14); // 开启内部电荷泵（推荐配置）
命令字节：
0x8D参数字节：
0x10→ 禁用内部电荷泵（默认上电状态）
0x14→ 启用内部电荷泵
设置段重映射（Set Segment Re-Map）— 0xA1
此命令用于调整显示屏的数据列地址与段驱动器之间的映射关系，提高 OLED 模块设计的灵活性。具体配置可参考表 9-1。该操作仅影响后续写入的数据，GDDRAM 中已存储的内容不会发生改变。
- A0h, X[0]=0b：列地址 0 映射到 SEG0（复位状态）
- A1h, X[0]=1b：列地址 127 映射到 SEG0（镜像模式）
设置 COM 输出扫描方向 — 0xC8
该命令控制 COM 驱动信号的扫描顺序，支持 OLED 面板布局的多样化设计。一旦执行此命令，显示画面会立即响应变化。例如，在正常显示过程中发送此命令，图像将垂直翻转。
- C0h, X[3]=0b：正常扫描模式（复位值），从 COM0 扫描至 COM[N-1]
- C8h, X[3]=1b：反向扫描模式，从 COM[N-1] 扫描至 COM0（实现上下翻转）
注：N 表示当前设定的复用比率（MUX Ratio）。
设置 COM 引脚硬件配置 — 0xDA, 0x12
此命令用于配置 COM 信号引脚的物理连接方式，以适配不同 OLED 面板的硬件结构。以下为 MUX 比率为 64 时的配置选项：
- A[4]=0b：顺序 COM 引脚排列
- A[4]=1b（复位值）：交替 COM 引脚排列
- A[5]=0b（复位值）：禁用 COM 左右重映射
- A[5]=1b：启用 COM 左右重映射功能
设置对比度控制 — 0x81, 0xCF
通过该命令调节 OLED 显示屏的对比度水平。芯片支持从 00h 到 FFh 共 256 级亮度调节。随着数值增大，段驱动电流增强，显示对比度也随之提升。
这是一个双字节命令，允许从 256 种级别中选择其一。复位默认值为 7Fh。
设置预充电周期 — 0xD9, 0xF1
此命令定义 OLED 像素预充电阶段的时间长度，时间单位为 DCLK 周期数，复位时默认为 2 个 DCLK。
- A[3:0]：第一阶段持续时间，范围为 1–15 DCLK（0 为无效值，默认为 2h）
- A[7:4]：第二阶段持续时间，范围为 1–15 DCLK（0 为无效值，默认为 2h）
OLED 像素本质上是有机发光二极管，其阳极需先进行“预充电”至一定电压，才能在点亮时快速响应并稳定发光。SSD1306 将此过程分为两个阶段：
- 阶段 1（Phase 1）：从 COM 信号开始上升至达到导通阈值，持续时间由 A[3:0] 控制（1–15 DCLK），不可设为 0。
- 阶段 2（Phase 2）：从阈值继续充电至完全饱和，持续时间由 A[7:4] 控制（1–15 DCLK），同样不能为 0。
设置 VCOMH 取消选择电平 — 0xDB, 0x30
该命令用于调节 Vregulator 的输出电压，进而影响 VCOMH 的电平设置。不同配置如下表所示：
| A[6:4] | 十六进制码 | VCOMH 取消极电平 | 特性说明 |
|---|---|---|---|
| 000b | 00h | ~0.65 × Vcc | 对比度高，但可能出现残影（暗区发灰） |
| 010b | 20h | ~0.77 × Vcc | 上电复位默认值，性能均衡 |
| 011b | 30h | ~0.83 × Vcc | 推荐设置，减少残影，提升黑色纯净度 |
在 OLED 技术中，VCOMH 指的是公共电极（Common Electrode）在非选通状态下的电压水平。每个 OLED 像素由阳极（Segment）和阴极（Common, COM）组成，精确控制 VCOMH 有助于优化显示质量。
在 OLED 显示驱动中，像素的点亮通过行（COM）与列（SEG）之间的电压差实现。当某一行被选中（即扫描到该行）时，对应的 COM 信号会被拉低至低电平（如 0V），同时在 SEG 线上施加数据电压，从而形成足够的电位差使像素导通并点亮。
而当该行未被选中时，COM 信号将保持在高电平状态（例如 VCOMH），此时即使 SEG 上存在电压，由于两端压差不足，像素仍处于关闭状态，不会被点亮。
接下来介绍几个关键的显示控制指令：
Set Entire Display On/Off（开启/关闭整个显示屏）— 指令码 0xA4
该指令用于控制显示屏是否根据 GDDRAM 中的数据进行输出显示。
- A4h 指令：显示屏恢复为依据 GDDRAM 内容显示模式。即每个像素的状态由显存中的数据决定，此为默认或复位状态。
- A5h 指令：强制整个显示屏进入“全开”状态，忽略 GDDRAM 中的实际数据内容，所有像素均被点亮。
具体配置如下：
- A4h, X0=0b：启用 RAM 控制模式，输出跟随显存内容。
- A5h, X0=1b：启用全局点亮模式，输出不受 RAM 数据影响。
Set Normal/Inverse Display（设置正常/反转显示模式）
此命令允许切换显示的极性，即正常显示或反相显示。
- 在正常显示模式下，GDDRAM 中值为 1 的位对应点亮的像素，值为 0 的位则对应熄灭的像素。
- 在反转显示模式下，逻辑相反：GDDRAM 中值为 0 表示像素点亮，值为 1 表示像素关闭。
对应的指令设置包括：
- A6h, X[0]=0b：设置为正常显示模式（复位状态）。此时 RAM 值为 0 → 像素关闭；RAM 值为 1 → 像素开启。
- A7h, X[0]=1b：设置为反转显示模式。此时 RAM 值为 0 → 像素开启；RAM 值为 1 → 像素关闭。
