截至2025年10月底，根据相关统计数据，我国充电桩总量已达到1864.5万个，较去年同期增长54.0%。随着国家发改委等四部门联合发布政策推动大功率充电设施建设，800V高压系统与350kW超充技术正加速普及，直流充电过程中的安全问题日益受到关注，其中充电桩的直流漏电检测成为行业焦点。
传统交流漏电保护器（RCD）在面对平滑或脉动直流漏电时存在检测盲区，容易出现误动作或漏检现象。依据IEC 62955模式三的规定，充电桩必须具备对6mA级别直流漏电的识别能力。然而，常规霍尔传感器受限于成本高、精度低等问题，难以满足这一标准要求。
在此背景下，磁通门技术凭借其优异的高精度、低温漂及宽频带响应特性，逐渐成为解决直流漏电检测难题的核心方案。本文将围绕该技术及其在实际场景中的应用展开分析。
一、磁通门技术：实现精准直流漏电检测的关键原理
1. 磁通门传感器的工作机制
磁通门传感器通过零磁通闭环控制实现高精度测量。原边电流Ip所产生的磁场与补偿线圈中反馈电流Is生成的磁场大小相等、方向相反，使磁芯始终处于近似零磁通状态。系统由方波振荡电路驱动激励线圈，产生周期性交变磁场；当外部电流引入偏差时，解调滤波电路会提取零磁通信号，并经调零和放大处理后输出稳定电压信号。
由于磁芯工作在零磁通条件下，其材料非线性和剩磁影响被有效抑制，从而显著提升测量精度，降低非线性失真。因此，该类传感器特别适用于微小直流电流和漏电流的精确检测。
2. FR2V H00系列的技术特点
FR2V H00系列是芯森电子基于磁通门技术研发的专用电流传感器，专为直流漏电监测设计，广泛应用于充电桩、光伏逆变器及各类直流电源系统中。主要型号参数如下：
| 型号 | 测量范围 | 理论增益 | 零点温漂 | 响应时间 | 典型应用场景 |
|---|---|---|---|---|---|
| FR2V 0.01 H00 | ±15mA | 500V/A | ≤±1.5mV/°C | 500ms | 光伏逆变器、直流充电桩 |
| FR2V 0.05 H00 | ±75mA | 100V/A | ≤±1.5mV/°C | 500ms | 快充桩、储能系统 |
| FR2V 0.30 H00 | ±360mA | 16.67V/A | ≤±1.5mV/°C | 500ms | 高功率充电设备 |
核心优势：
- 高精度：线性误差不超过±0.5%，完全符合IEC 62955标准对DC6mA漏电检测的要求。
- 宽温域适应：可在-40℃至70℃环境下稳定运行，适合户外复杂工况。
- 电气隔离安全：支持3kV隔离耐压，爬电距离达7.2mm，满足IEC 61800-5-1加强绝缘规范。
二、典型应用场景：FR2V H00系列在充电设施中的实践
1. 直流快充桩的漏电防护方案
痛点分析：在800V高压直流快充系统中，传统RCD无法识别纯直流漏电，易引发绝缘击穿或电弧事故。
解决方案：采用FR2V 0.05 H00传感器，可检测±75mA范围内的直流漏电，响应时间小于500ms。
系统架构：构建以磁通门传感器为核心的直流漏电监控体系。
动作逻辑：当漏电流超过预设阈值（如6mA），传感器输出电压信号立即触发主控单元执行断电操作，确保人身与设备安全。

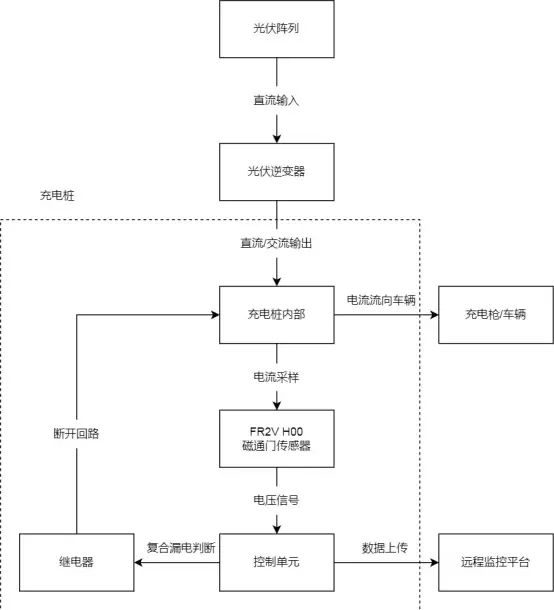

2. 光伏充电桩中的复合漏电识别
挑战说明：光伏逆变器输出常含有交直流混合成分的复合波漏电，传统装置易发生误报或漏判。
应对策略：选用FR2V 0.01 H00，支持±15mA微弱漏电检测，配合DC~kHz宽频响应能力，实现全波形覆盖。
应用实例：某光伏充电桩制造商引入该传感器后，系统漏电误报警率下降90%，运行稳定性大幅提升。

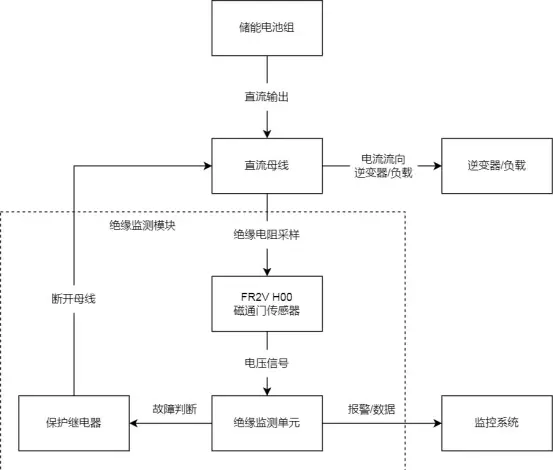

3. 储能系统的绝缘状态实时监控
应用需求：储能电池组长期运行下可能出现绝缘性能劣化，需持续监测直流漏电以防累积引发火灾。
实施方式：部署FR2V 0.30 H00进行±360mA级漏电流监测，结合温度补偿算法，保障长时间工作的准确性与稳定性。
远程管理功能：传感器输出电压信号接入云平台，支持远程数据读取与预测性维护，提高运维效率。
四、产品优势与使用注意事项
1. 综合优势总结
| 优势项 | 详细说明 |
|---|---|
| 专用于直流漏电检测 | 针对直流系统设计，弥补传统RCD无法识别直流漏电的技术短板。 |
| 高增益精度 | 最高理论增益达500V/A（FR2V 0.01 H00），可精准捕捉极微弱漏电信号。 |
| 低温漂特性 | 零点温漂≤±1.5mV/°C，长期使用无需频繁校准。 |
| 快速响应能力 | 响应时间为500ms，满足IEC 62955关于故障切断时限的规定。 |
| 易于系统集成 | 提供标准化±5V模拟输出接口，便于与现有充电桩控制系统对接。 |
2. 安装建议与风险预警
安装要点：
- 传感器原边母排应做好绝缘处理，防止触电危险，遵循IEC 61800-1相关要求。
- 供电电源需保持稳定，推荐使用±15V供电，且纹波控制在5%以内，避免干扰检测结果。
环境适应性提示：
- 若工作环境温度超过70℃或低于-10℃，可能影响响应速度，建议加装散热片或保温措施。
维护建议：
- 定期检查传感器输出零点电压（正常应≤±20mV），如发现明显偏移，应及时重新校准以保证精度。
五、未来展望：充电安全技术的发展趋势
智能化漏电分析：融合AI算法对漏电波形进行深度学习与模式识别，提前预警绝缘老化等潜在隐患。
V2G（车网互动）安全保障：随着车辆向电网回馈能量的应用推广，充电桩需具备双向电流监测能力，FR2V系列传感器将在电网反馈电流检测中发挥关键作用。
国际标准升级：新版IEC 63053将进一步强化直流漏电检测指标，预计磁通门技术将成为主流合规方案。
六、结语：以技术创新筑牢充电安全防线
FR2V H00系列磁通门电流传感器以其高精度、低温漂、专为直流漏电设计的特性，在新能源充电基础设施中展现出强大的适用性与可靠性。随着大功率充电和智能电网的发展，该技术将持续推动充电生态的安全演进，助力构建更高效、更安全的能源服务体系。
为充电桩、光伏逆变器以及储能系统提供稳定可靠的直流漏电检测支持，磁通门技术凭借其独特优势，正逐步成为充电桩安全升级中的主流选择。随着行业对安全性要求的不断提升，该技术有望在未来全面纳入标准体系，成为标配解决方案。
针对不同参与方，提出以下建议：
对于充电桩制造商：应在新产品研发阶段优先考虑集成FR2V系列传感器，以确保设备满足IEC 62955等现行国际规范的要求，提升产品安全等级与市场竞争力。
对于运营维护单位：应持续优化漏电检测算法，并将其与远程监控平台深度融合，实现运行状态的实时分析与故障预警，推动运维模式向预测性维护转型。
对于标准制定机构：需加快推进直流漏电检测相关技术在国内外标准之间的协调与统一，消除技术壁垒，促进行业规范化、规模化发展。
