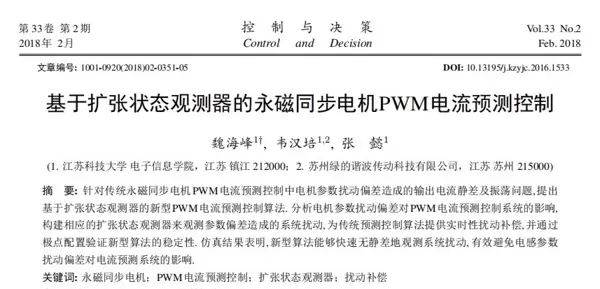

最近在研究永磁同步电机（PMSM）的控制策略，尝试复现一篇关于结合扩张状态观测器（ESO）实现PWM电流预测控制的EI论文。该方法融合了无差电流预测控制的思想，并参考了一些资料完成了仿真验证。以下是对整个过程的理解与整理。
永磁同步电机的基本原理与数学建模
永磁同步电机作为一种高效率、高性能的交流电机，广泛应用于工业自动化、电动汽车等领域。其动态特性通常通过坐标变换进行简化分析，主要涉及三相静止坐标系（abc）和两相同步旋转坐标系（dq）之间的转换。
在dq坐标系下，电机的电压方程可表示为：
\[ \begin{cases} u_d = R_s i_d + L_d \frac{di_d}{dt} - \omega_e L_q i_q \\ u_q = R_s i_q + L_q \frac{di_q}{dt} + \omega_e (L_d i_d + \psi_f) \end{cases} \]其中，\(u_d\) 和 \(u_q\) 为d轴与q轴的定子电压，\(i_d\) 和 \(i_q\) 为对应电流分量，\(R_s\) 表示定子电阻，\(L_d\) 与 \(L_q\) 分别是d轴和q轴电感，\(\omega_e\) 是电角速度，\(\psi_f\) 代表永磁体产生的磁链。
电磁转矩由如下公式给出：
\[ T_e = \frac{3}{2} p [\psi_f i_q + (L_d - L_q) i_d i_q] \]式中 \(p\) 为极对数，\(T_e\) 为输出电磁转矩。这些基础模型构成了后续控制器设计的核心依据。
无差电流预测控制策略
无差电流预测控制的目标在于提升电流响应速度并消除稳态误差，使实际电流能够精确跟踪指令值。其核心思想是利用系统当前状态对未来时刻的输出进行预测，并基于优化准则选择最优控制动作。
根据离散化后的电机模型，下一时刻的电流可以被预测为：
\[ \begin{cases} i_d(k+1) = i_d(k) + \frac{T_s}{L_d} [u_d(k) - R_s i_d(k) + \omega_e(k) L_q i_q(k)] \\ i_q(k+1) = i_q(k) + \frac{T_s}{L_q} [u_q(k) - R_s i_q(k) - \omega_e(k)(L_d i_d(k) + \psi_f)] \end{cases} \]其中 \(T_s\) 为采样周期。通过比较预测电流与参考值之间的偏差，调节控制电压输入，从而实现闭环下的无静差跟踪。
扩张状态观测器（ESO）的设计与作用
在该控制架构中，扩张状态观测器扮演着关键角色。它不仅估计系统的内部状态，还能在线识别外部扰动及未建模动态，显著增强系统鲁棒性。
ESO的基本思路是将系统中的未知干扰视为一个新的扩展状态变量，与其他真实状态一同进行联合观测。这种处理方式使得控制器可以在不依赖精确模型的情况下实现高性能控制。
以下是一个简化的ESO离散实现代码框架（以Python为例）：
import numpy as np
class ESO:
def __init__(self, beta01, beta02, beta03, alpha1, alpha2, alpha3, b0, Ts):
self.beta01 = beta01
self.beta02 = beta02
self.beta03 = beta03
self.alpha1 = alpha1
self.alpha2 = alpha2
self.alpha3 = alpha3
self.b0 = b0
self.Ts = Ts
self.x1_hat = 0
self.x2_hat = 0
self.x3_hat = 0
def update(self, y, u):
e = y - self.x1_hat
self.x1_hat = self.x1_hat + self.Ts * (self.x2_hat - self.beta01 * e)
self.x2_hat = self.x2_hat + self.Ts * (self.x3_hat - self.beta02 * np.power(np.abs(e), self.alpha2) * np.sign(e) + self.b0 * u)
self.x3_hat = self.x3_hat - self.Ts * self.beta03 * np.power(np.abs(e), self.alpha3) * np.sign(e)
return self.x1_hat, self.x2_hat, self.x3_hat代码说明：该类初始化时设置了多个关键参数，包括观测器增益：
beta01beta02beta03非线性函数相关系数：
alpha1alpha2alpha3以及控制增益：
b0和采样时间：
Ts在每次调用
update函数时，使用当前系统输出
y和控制输入
u来更新三个状态估计值：x1_hat、
x2hatx3_hat通过对估计误差
e持续反馈校正，逐步逼近真实状态与扰动水平。
仿真实验搭建流程
借助已有参考资料，可在MATLAB/Simulink或基于Python的数值计算环境中构建完整的仿真系统。以下是基于MATLAB/Simulink的主要搭建步骤：
- 建立永磁同步电机本体模型，设置准确的电机参数，如定子电阻、电感、磁链、极对数等；
- 构建ESO模块，接入电机的实际电流反馈信号作为输入，输出为状态与扰动的估计结果；
- 设计无差电流预测控制器，结合预测模型和参考电流生成最优电压指令；
- 将计算得到的电压指令送入PWM调制模块，生成驱动逆变器的开关信号；
- 连接各模块形成闭环系统，运行仿真观察动态响应。
在仿真过程中，重点关注d轴与q轴电流的跟踪性能、抗扰能力以及转矩波动情况。通过反复调整ESO的增益参数、预测控制的成本函数权重等，不断优化整体控制效果。
总结
本次论文复现工作涵盖了从理论推导到仿真实现的完整链条。深入学习了基于扩张状态观测器的永磁同步电机PWM电流预测控制机制，掌握了无差电流控制策略的设计逻辑。无论是电机建模、ESO实现，还是预测算法与仿真集成，每一个环节都加深了对现代电机控制技术的理解。希望这份整理能为正在探索同类课题的研究者提供一定帮助，共同推进技术实践的进步。
