随机数生成系统设计说明
开发环境：QuartusII
编程语言：Verilog
系统名称：基于FPGA的随机数生成器
功能概述
本系统实现了一款运行于FPGA平台的随机数生成装置，能够在1至99的范围内生成不重复的随机数值。用户可通过外部按键控制系统的启动与取数操作，所生成的随机数将实时显示在7段数码管上。系统集成了状态管理、防重复机制及可视化输出功能，适用于抽奖、随机选取等需要公平性保障的应用场景。
核心设计思路
整个系统采用模块化架构，并通过有限状态机（FSM）协调各部分工作流程。其核心原理是利用高频时钟驱动一个循环计数器，在用户触发“取数”动作时捕获当前计数值作为随机结果。为确保每个数字仅出现一次，系统引入双重去重策略：
- 自动跳过机制：计数器模块（counter.v）内部记录已产生的随机数，当计数过程遇到这些值时会自动跳过，避免重复选取。
- 重复检测修正：随机数处理模块（random_num.v）对新生成的数值进行比对检查，若发现与已有数据冲突，则执行加1操作以规避重复。

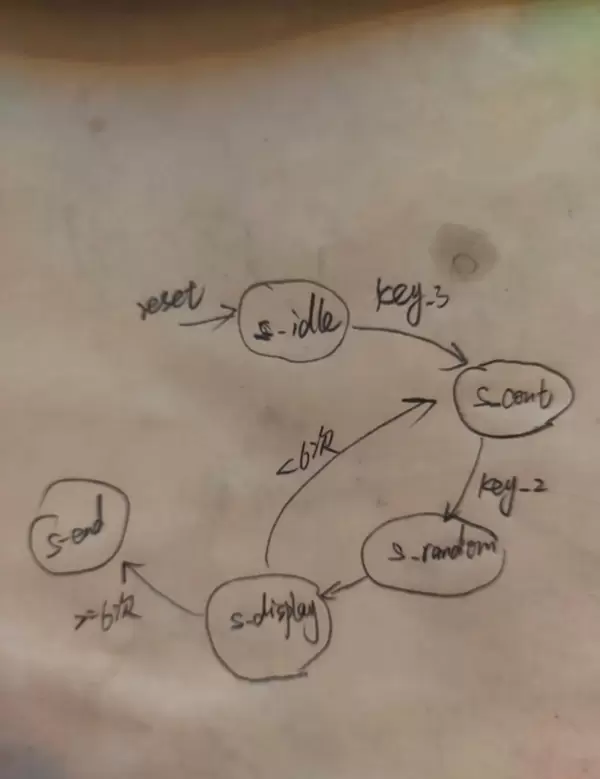

系统工作状态
系统共定义五个运行状态，由状态控制器统一调度：
- s_idle：空闲状态，等待开始指令
- s_count：计数状态，高速循环计数
- s_random：取随机数状态，响应按键获取当前值
- s_display：显示状态，更新数码管内容
- s_end：结束状态，完成一轮生成任务
系统结构与模块划分
| 模块名称 | 文件名 | 功能描述 |
|---|---|---|
| 顶层模块 | top.v | 集成所有子模块，作为系统主控入口 |
| 分频模块 | div.v | 将输入的50MHz时钟分频为1Hz信号，用于时间基准 |
| 状态控制模块 | state_ctrl.v | 实现状态转换逻辑，协调各模块协同运行 |
| 计数器模块 | counter.v | 执行1-99范围内的循环计数，并跳过已使用数值 |
| 随机数模块 | random_num.v | 存储已生成数据，检测并处理潜在重复情况 |
| 显示模块 | display.v | 将数值转换为7段数码管可识别的段码信号 |
关键技术特点
- 非重复随机生成：结合预跳过和后校验双重机制，确保最多6个输出互异
- 高内聚低耦合设计：各模块职责清晰，便于后期维护与功能扩展
- 状态机驱动控制：采用有限状态机精确掌控流程切换，提升系统稳定性
- 良好人机交互：通过简单按键实现操作，配合直观的数码管显示反馈
应用领域
该系统可广泛应用于需公正随机性的场合，例如现场抽奖、课堂随机点名、游戏事件触发机制等。同时，也适合作为高校电子类专业中FPGA数字系统设计的教学实例，帮助学生理解状态机、模块化设计与时序控制等关键概念。
工程实现与验证
系统开发过程中完成了完整的工程构建与测试验证流程：

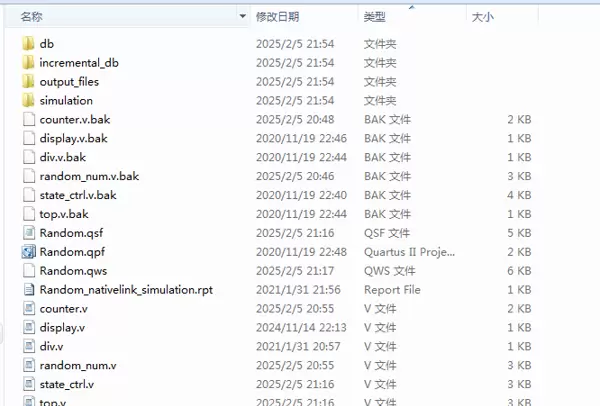

工程文件结构如上所示，包含源码、约束与仿真配置。

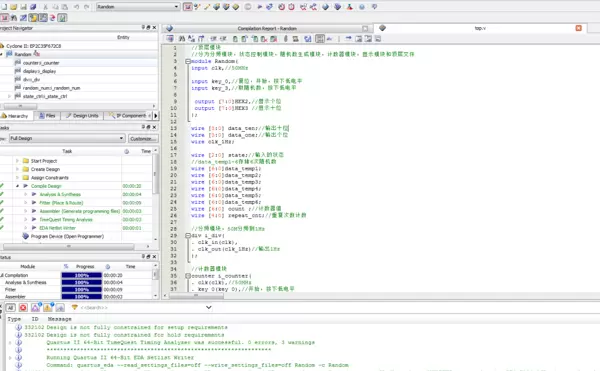

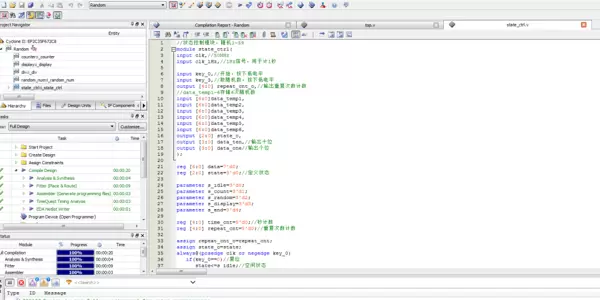

程序源文件组织合理，模块独立性强。

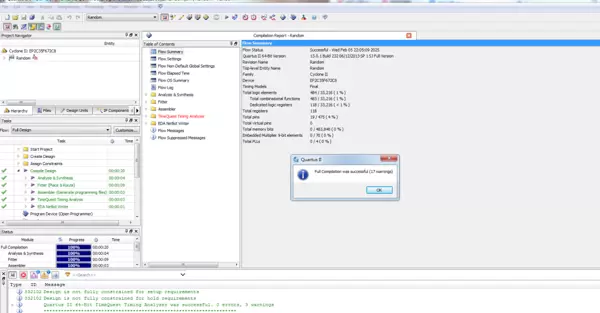

编译成功后的综合信息显示无误。

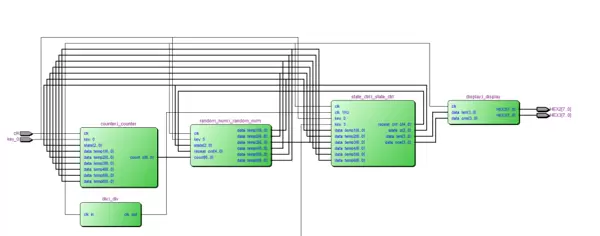

RTL视图展示了各模块间的连接关系与数据流向。
管脚分配已完成，适配目标开发板硬件资源。

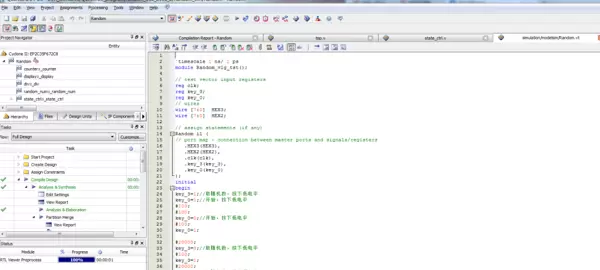

Testbench测试平台用于功能仿真验证。
仿真结果展示

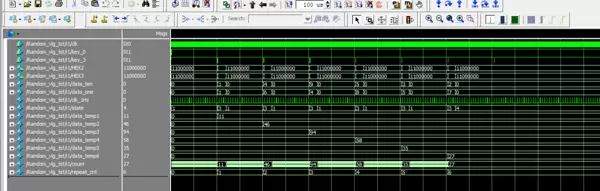

整体功能仿真波形，涵盖各个模块响应情况。
分频模块输出稳定，准确产生1Hz时钟。

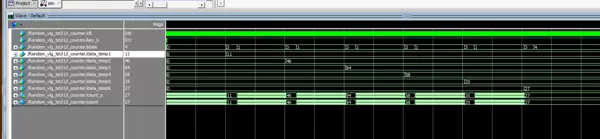

计数模块按预期在1-99间循环递增。
随机数模块正确记录历史值并防止重复。

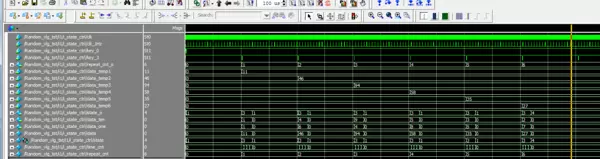

状态机模块严格按照设定顺序进行状态迁移。
显示模块正确输出对应段码，支持数码管正常显示。
系统架构图示
┌─────────────┐? ? ?┌─────────────┐? ? ?┌─────────────┐│? ?分频模块??│────>│ 状态控制模块 │<────│? ?按键输入??│└─────────────┘? ? ?└─────┬───────┘? ? ?└─────────────┘? ? ? ? ? ? ? ? ? ? ? ? ?│? ? ? ? ? ??┌────────────┼────────────┐? ? ? ? ? ??▼? ? ? ? ? ??▼? ? ? ? ? ??▼? ? ?┌─────────────┐?┌─────────────┐ ┌─────────────┐? ? ?│?计数器模块??│─>│ 随机数模块??│─>│? ?显示模块??│? ? ?└─────────────┘?└─────────────┘ └─────────────┘? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??│? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??┌────────┴────────┐? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??│? ??7段数码管? ??│? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??└─────────────────┘以上为系统多层次架构图，从顶层到底层详细呈现了模块连接与信号交互方式。
// 随机数生成模块
module random_num(
input clk, // 50MHz时钟信号
input key_0, // 启动按键，低电平有效
input [2:0] state, // 当前状态输入
input [4:0] repeat_cnt, // 重复次数计数器
input [6:0] count, // 主计数器值
output reg [6:0] data_temp1,
output reg [6:0] data_temp2,
output reg [6:0] data_temp3,
output reg [6:0] data_temp4,
output reg [6:0] data_temp5,
output reg [6:0] data_temp6
);
parameter s_idle = 3'd0;
parameter s_count = 3'd1;
parameter s_random = 3'd2;
parameter s_display = 3'd3;
parameter s_end = 3'd4;
// data_temp1~data_temp6 用于存储六次产生的随机数值，便于后续跳过重复值处理
always @(posedge clk or negedge key_0)
begin
if (key_0 == 0) begin
// 按键复位：所有随机数寄存器清零
data_temp1 <= 7'd0;
data_temp2 <= 7'd0;
data_temp3 <= 7'd0;
data_temp4 <= 7'd0;
data_temp5 <= 7'd0;
data_temp6 <= 7'd0;
end
else if (state == s_random && repeat_cnt == 5'd0) begin
// 第一次随机数生成：直接取当前计数器值
data_temp1 <= count;
end
else if (state == s_random && repeat_cnt == 5'd1) begin
// 第二次随机数生成
if (count == data_temp1) begin
// 若当前计数器值与第一次随机数相同，则加1避免重复
data_temp2 <= count + 6'd1;
end
end
end
