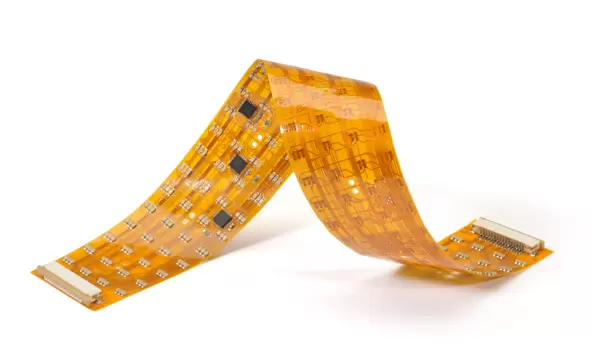

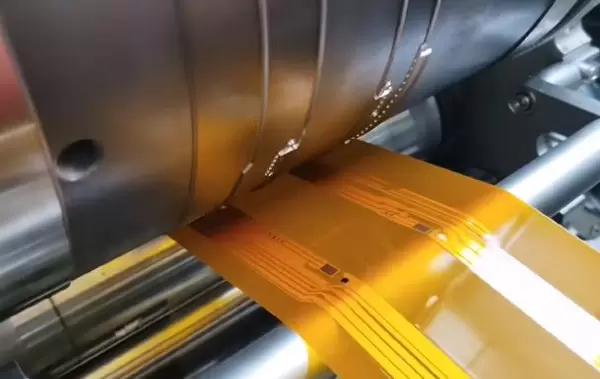

FPC柔性线路板采用精密蚀刻工艺，在柔性的基材上构建出高度复杂的电路结构，其线宽与线距普遍已缩小至50微米甚至更小级别。任何细微的线路缺损、短路现象、边缘锯齿或线宽波动，均可能引发电子产品功能异常甚至失效。在传统制造流程中，质量检测主要依赖人工借助显微镜完成，这种方式不仅作业效率低下，且检测结果极易受操作人员经验与主观状态影响，存在较高的漏检率和误判风险。
机器视觉驱动下的自动光学检测革新
随着机器视觉技术的不断成熟，自动光学检测（AOI）已成为突破上述瓶颈的核心手段。AOI系统通过模拟人眼成像并结合智能分析机制，实现了远超人工检测的稳定性、精度与速度表现。双翌光电推出的VisionBeaver视觉平台，正是将高性能成像硬件、智能化算法与实际工业应用场景深度融合的成果。该系统致力于将质检人员从重复性高、强度大且易疲劳的人工目检任务中解放出来，同时以客观、可量化的数据反馈，助力FPC生产工艺持续优化。
一、核心挑战：成像与缺陷识别的技术困局
1. 材料形变引发的定位难题
由于FPC基材具有高度柔韧性，在生产搬运及放置过程中容易发生拉伸、扭曲或局部褶皱。这导致同一型号产品每次成像时的实际形态和位置都可能出现非线性偏差，传统的刚性模板匹配方法难以适应此类变化，常出现定位失败，进而影响检测区域的准确识别。
2. 复杂表面带来的成像干扰
FPC表面通常覆盖有阻焊油墨、保护膜或补强材料，不同介质的光学特性差异显著，容易造成反光、透光不均或背景纹理干扰。尤其在检测透明保护膜下线路时，如何有效抑制膜面镜面反射，同时清晰呈现下方线路细节，成为照明设计中的关键难点。
3. 缺陷类型多样且特征微弱
FPC常见缺陷包括断路、短路、针孔、凸铜等，还包括线路边缘的锯齿状变形、局部缺口以及因对位不准引起的整体偏移（边错位）。这些缺陷尺寸极小、形态各异，并常出现在密集布线区域，对图像分辨率、对比度以及算法的特征提取与分类能力提出了极高要求。
二、系统化解决方案：基于VisionBeaver的高精度检测闭环构建
为全面应对上述挑战，双翌光电构建了一套以VisionBeaver视觉系统为核心，融合高分辨率线扫成像与定制化光学照明的一体化检测体系。
1. 高分辨率线扫成像与精准运动控制
本方案选用8K分辨率的线阵相机，配合精密运动平台，实现对FPC的逐行扫描成像。线扫模式可在保持超高分辨率的同时，完成大幅面（如长度超过350mm）产品的无缝拼接，克服了面阵相机无法兼顾高分辨率与大视场的局限。相机采用垂直向下拍摄方式，最大限度减少几何畸变，确保图像真实还原。

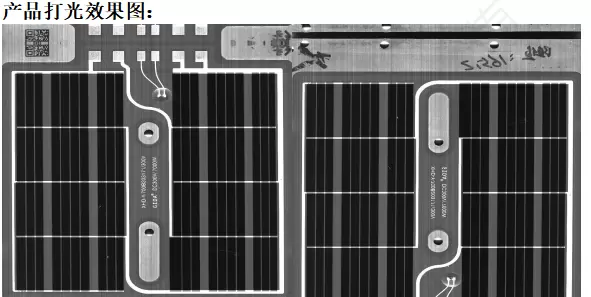

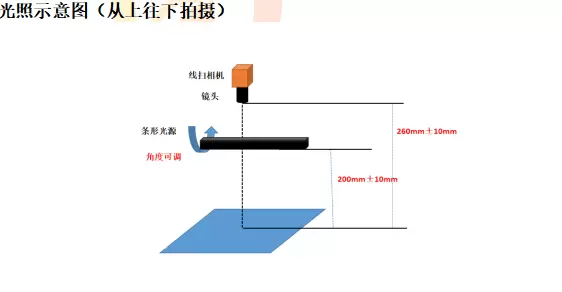

2. 优化设计的白色条形线光源照明系统
照明是机器视觉系统的决定性因素，对于凸显FPC线路特征至关重要。本方案摒弃易产生强烈反光的同轴光源，转而采用特定角度布置的白色条形线光源进行斜向照射。
- 抑制镜面反光：倾斜入射的光线避免直接反射进入镜头，有效降低油墨层或保护膜表面的高光干扰，使膜下线路清晰可见。
- 增强边缘对比：斜光照射在线路立体边缘形成明暗分明的亮边与阴影，显著提升线路与背景之间的对比度，便于识别线宽、线距及边缘缺陷如锯齿、缺损等。
- 保障光照均匀稳定：专业级条形光源确保整个扫描路径上的光照一致性，为后续图像处理提供高质量原始数据支持。
3. VisionBeaver智能算法引擎
VisionBeaver系统的核心优势在于其强大的图像处理与自适应算法能力：
- 高容差定位匹配：采用先进的图像配准算法，即使面对存在拉伸、旋转或轻微形变的FPC样本，也能快速锁定Mark点并精确定位各检测区域，为后续比对奠定基础。
- 微米级尺寸测量：通过对线路边缘的亚像素级检测，实现对线宽、线距的精确测量，能够识别出超出工艺允许范围的微小偏差。
- 复杂缺陷识别能力：结合边缘分析、形态学运算与多维度特征提取，系统可有效分割并识别边锯齿、边缺漏等不规则缺陷。其算法架构具备良好的可配置性，可根据不同FPC型号灵活调整检测逻辑。

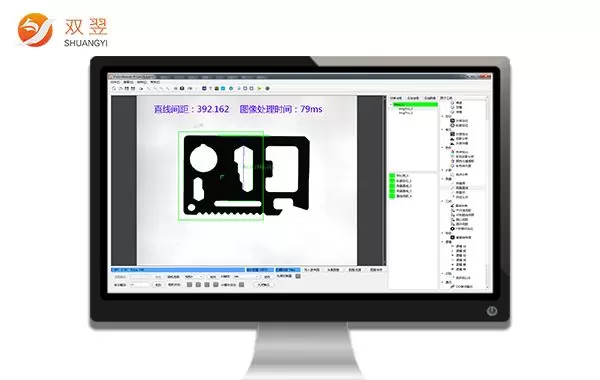

4. 友好的软件操作界面设计
系统遵循“技术先进，操作简便”的设计理念。VisionBeaver配备图形化用户界面，所有检测参数与结果均以实时图像形式直观呈现。操作人员无需掌握编程技能，仅需通过简单配置即可完成检测程序的建立与调试，极大降低了企业部署与培训成本。
三、应用成效：实现质量与效率的双重跃升
引入VisionBeaver AOI检测方案后，FPC生产线在品质管控环节实现了根本性升级。检测效率大幅提升，人工依赖显著下降，同时缺陷检出率与判定一致性获得质的飞跃，为智能制造提供了坚实的技术支撑。
在FPC产业快速发展的背景下，配套检测技术面临着更高精度与更严苛标准的挑战。双翌光电推出的VisionBeaver视觉系统，结合8K线扫成像与定制化条形光源的AOI检测方案，有效解决了FPC因材质柔性、易变形及高密度线路带来的检测难题，推动质量控制从传统人眼判别迈向智能视觉时代。
该方案不仅实现了检测设备的技术升级，更为FPC制造企业构建了一套具备可量化、可追溯、可优化特性的全面质量管理体系。随着FPC应用领域不断扩展以及生产工艺日益复杂，以VisionBeaver为代表的智能机器视觉系统将持续促进多技术融合，成为支撑柔性电子产业高质量发展的核心技术力量。
系统具备出色的检测精度与可靠性，能够稳定识别微米级线宽线距，并精准捕捉边缘锯齿、缺口等细微缺陷，综合检出率超过99.5%，显著优于人工目视检查。检测结果客观统一，彻底消除人为因素导致的判断差异，实现标准化、一致化的品质判定。
在生产效率方面，全自动扫描与检测流程将单片FPC的检测时间由原来的数分钟压缩至数十秒，整体检测效率提升5到10倍，完全匹配现代化高速产线的节拍需求，大幅提升产线流转速度与设备利用率。
同时，系统支持数据驱动的工艺改进机制，自动输出详细的检测报告和统计过程控制（SPC）数据看板。管理人员可实时掌握各类缺陷的类型分布与变化趋势，迅速锁定问题源头——如曝光不准或蚀刻偏差等工艺波动，进而实施闭环优化措施，从生产根本上提升产品良率。
在成本控制层面，方案降低了对高技能质检人员的依赖，减少了因人为漏检引发的客户退货风险及品牌信誉损失，长期来看显著压降了综合运营成本，助力企业实现精益化生产。

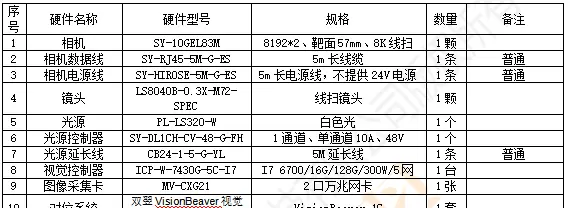

配置清单如下：
综上所述，该智能视觉检测方案标志着FPC质量管控进入全新阶段，未来将在更多高精尖应用场景中发挥关键作用。
