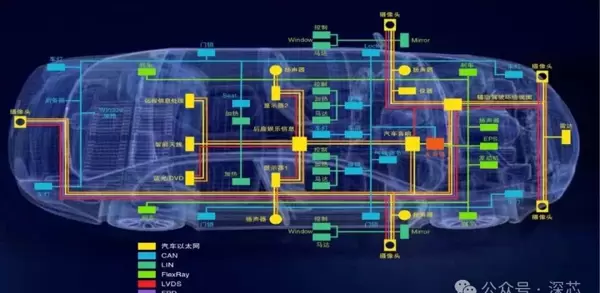

在现代车身通信网络中，多种通信协议被广泛应用，包括CAN、LIN、以太网、FlexRay以及LVDS等，共同构建起高效可靠的车载信息交互体系。
其中，LIN（Local Interconnect Network）是一种面向汽车电子与工业控制领域设计的低成本串行通信协议，主要应用于对实时性要求不高、数据传输速率较低的场景。作为CAN总线的有效补充，LIN常用于车身内部的分布式子系统控制，例如车门、座椅和空调模块等。典型的架构中，LIN主节点可充当与CAN总线之间的网关角色，实现不同网络间的通信桥接（如将车门中的LIN网络接入车身CAN总线）。
CAN被视为整车通信的“神经中枢”，具备高带宽与强容错能力，支撑关键系统的安全性和实时响应；而LIN则扮演“末梢神经”的角色，凭借极高的性价比完成轻量级、分布式的控制任务。二者通过“主干-分支”式的分层结构，借助网关连接，形成协同工作的最优车身控制方案。

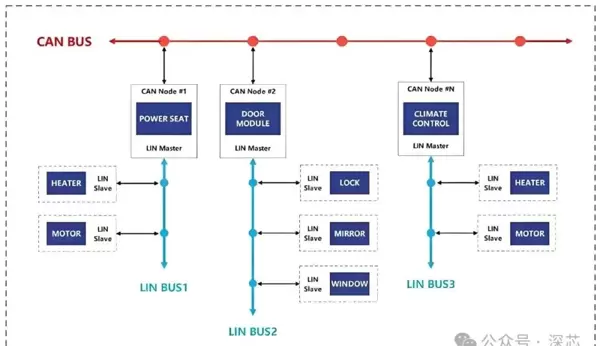

该架构示意如下：
1. LIN通信的核心特性
主从式架构（单主多从）
- 主节点：唯一有权发起通信的设备，负责发送帧头（Header），调度整个通信流程。
- 从节点：仅能响应主节点的请求，不具备主动发送数据的能力，单个网络最多支持16个节点。
通信参数
- 传输速率：最高可达20 kbps，通常使用9.6 kbps或19.2 kbps，适用于低速控制应用。
- 电平标准：采用12V单线总线设计，显性电平（逻辑0）为地（GND ≈ 0V），隐性电平（逻辑1）为电池电压VBAT（范围8–18V）。
- 最大总线长度：不超过40米，过长会导致信号衰减，影响通信稳定性。
低成本与简化设计优势
- 单线传输机制：仅需一根信号线加地线即可完成通信，显著降低线束成本与布线复杂度。
- 硬件依赖低：基于通用UART/SCI接口实现，无需专用通信控制器；从节点甚至可以不使用高精度晶振，依靠主节点进行时钟同步。
- 灵活扩展能力：新增从节点时，无需更改现有硬件配置或软件逻辑，便于系统升级与维护。
2. 硬件连接结构
LIN网络中的每个节点（无论是主节点还是从节点）都由以下核心部分组成：
MCU（微控制器单元）
- 承担协议处理任务，如帧的封装与解析。
- 执行应用层逻辑，例如采集传感器数据或控制执行器动作。
- 通过UART/SCI接口（TXD/RXD引脚）与LIN收发器相连，输出TTL/CMOS电平信号。

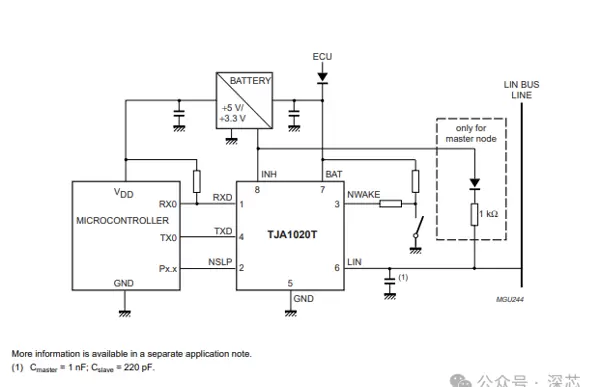

LIN收发器（例如TJA1020）
- 实现电平转换功能：将MCU输出的TTL信号（0V/3.3V）与总线上的高压信号（显性0V / 隐性12V）之间进行双向转换。
- 支持低功耗管理：通过NSLP（sleep）引脚接收MCU指令，控制收发器进入工作或休眠模式，休眠电流低于1μA，有助于节能。
外围电路设计
- 主节点外围电路：包含1kΩ电阻、防反接二极管及滤波电容，主要用于阻抗匹配、防止电源反接以及抑制干扰噪声。
- 从节点外围电路：一般仅需滤波电容，用于消除局部高频噪声，提升信号质量。
电平定义与转换过程
- 显性电平（逻辑0）：LIN_H ≈ 0V
- 隐性电平（逻辑1）：LIN_H ≈ VBAT
发送过程：当MCU输出TXD=0（0V）时，收发器将总线拉低至0V，形成显性位；
接收过程：当总线处于显性电平（0V）时，收发器将其转换为RXD=0（0V）并传送给MCU，从而识别为逻辑0。
综上所述，LIN协议通过**单线拓扑结构**与**分层硬件分工机制**——即MCU负责协议处理与控制逻辑，收发器专注电平转换——实现了极致的成本控制与系统简化，特别适用于车窗升降、座椅调节等非关键性车身控制系统。
