前言
ArcScan 是 ArcGIS 软件中的一个扩展模块，专门用于将扫描后的栅格图像（如纸质地图的电子版）进行半自动或全自动的矢量化处理。这一过程也常被称为“栅格转矢量”或“地图数字化”。许多用户在使用过程中会遇到 ArcScan 工具条无法启用的问题，本文将详细介绍如何正确激活并使用该工具。
一、图像二值化处理
在开始矢量化之前，必须对原始图像进行预处理，其中关键步骤是将其转换为二值图像（黑白图像），以便 ArcScan 正确识别线条和边界。

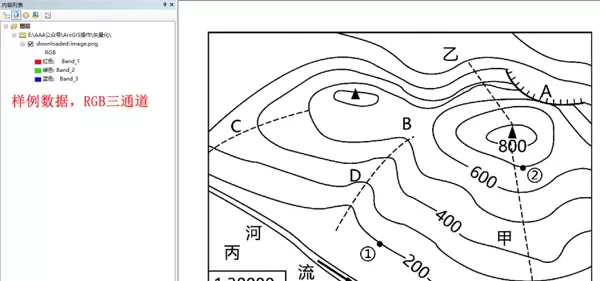

1.1 以从网络获取的样例图像为例，初始图像为 RGB 三通道格式，不适用于直接矢量化，需先执行重分类操作。

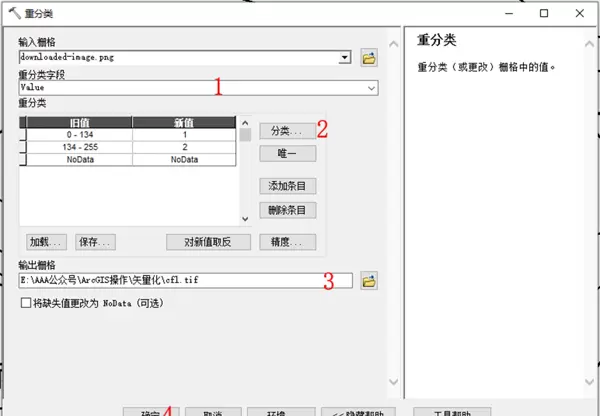

1.2 可通过搜索功能查找“重分类”工具，或依次进入系统工具 → 空间分析 → 重分类 → 重分类。参数设置参考下图所示：

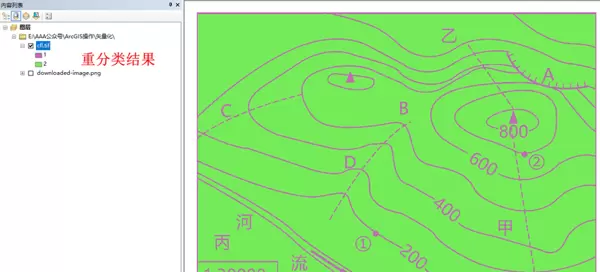

完成重分类后，图像呈现如下效果：

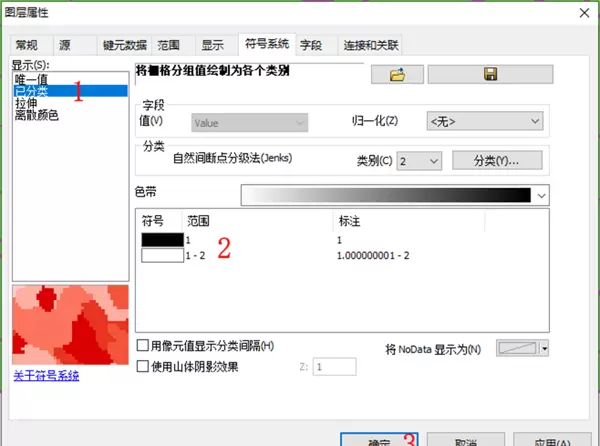

1.3 接着，在内容列表中右键点击重分类后的图像，选择“属性”→“符号系统”，进行显示优化。
确认设置后，即可获得清晰的二值化结果。
1.4 为确保后续生成的矢量数据具有正确的空间位置，必须对二值图像进行地理配准，赋予其准确的地理坐标信息。
二、构建目标矢量数据结构

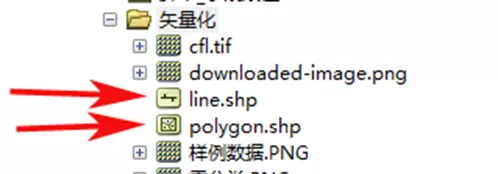

在与二值图像相同的目录下，创建两个新的 shapefile 文件：一个面状要素类（Polygon）和一个线状要素类（Polyline），用于存储即将提取的矢量数据。
三、启用 ArcScan 工具条

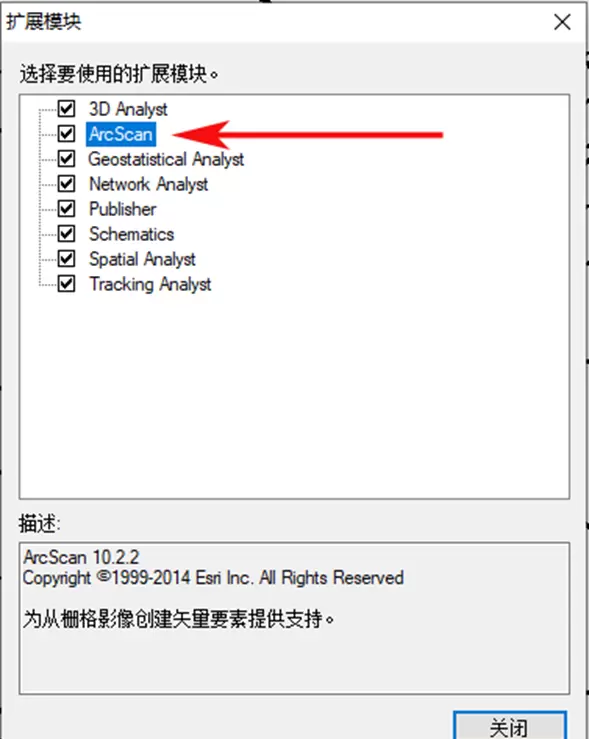

3.1 首先需激活 ArcScan 扩展模块：点击菜单栏“自定义”→“扩展模块”，在弹出窗口中勾选 ArcScan 选项。

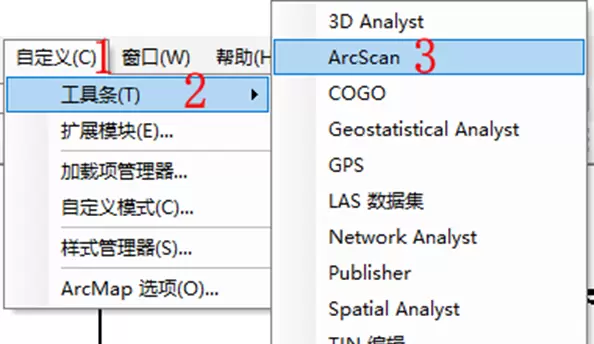

3.2 然后加载 ArcScan 工具条：仍通过“自定义”→“工具条”，在子菜单中启用 ArcScan。

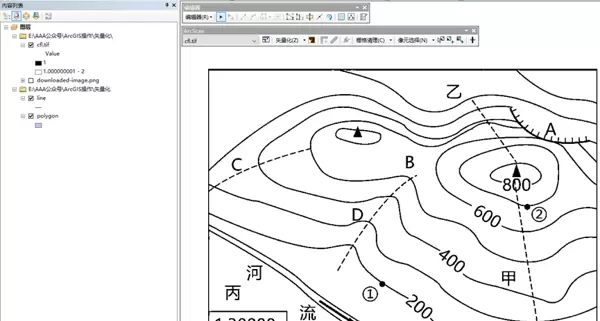

3.3 将之前创建的面和线 shapefile 添加至内容列表，并启动编辑会话。此时，ArcScan 工具条的功能按钮将变为可用状态，表示已成功激活。
四、高效应用建议与实践技巧
重视前期预处理工作：尽管耗时，但高质量的栅格清理能显著提升自动矢量化的成功率，后期编辑效率可提高数倍，真正实现“磨刀不误砍柴工”。
按图层分步矢量化：若原始图纸包含多种要素类型（如等高线、道路、水系等），建议根据颜色差异分别提取，逐层处理，可大幅降低复杂度。
合理配置编辑环境：在编辑过程中开启捕捉功能，并设置合适的容差值，有助于保证线要素之间的精确连接，避免出现拓扑错误。
正确认识工具定位：ArcScan 并非完全替代人工，而应被视为高效的辅助工具。它负责完成基础性、重复性的描线任务，专业人员则专注于质量审核、细节修正与关键决策。
总体而言，ArcScan 虽非“魔法”，却是一个强大的效率杠杆。它能够将原本纯手工的描图作业，转变为以技术监督为核心的智能流程，使地图数字化的整体效率提升一个数量级。
