为满足电路板装配完成后在自动化流程中的抓取、定位与测试需求，基于LabVIEW平台开发了一套智能化测试系统。该方案涵盖硬件选型验证、软件核心逻辑构建、系统可靠性测试方法以及工程化实施细节，确保整体架构具备良好的稳定性与可执行性，特别适用于中小批量、多品种的PCB板自动化检测场景。

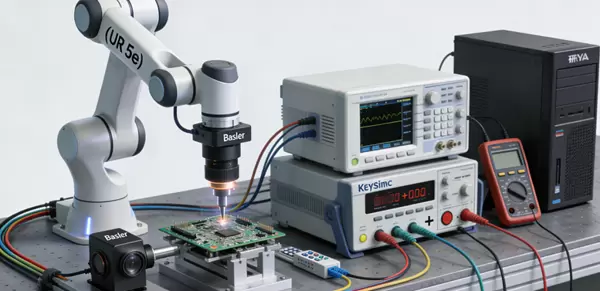

硬件系统设计

硬件配置遵循“精度匹配、通信兼容、冗余可靠”的设计原则，各模块均依据实际工况进行参数校核与型号确认，具体如下：

协作机械臂单元

型号确定：选用UR5e协作型机械臂，额定负载5kg，最大工作半径850mm，能够覆盖绝大多数电路板（最大尺寸不超过500mm×400mm）的搬运与放置任务；其6自由度结构支持灵活的姿态调整，适应复杂测试台布局。

精度保障：具备±0.03mm的重复定位精度，并通过末端集成UR力/扭矩传感器实现力控抓取功能，抓取力度可在5–50N范围内调节，有效防止对厚度介于0.8–3.0mm之间的PCB板造成形变损伤。

通信对接：支持Modbus TCP/IP协议（默认端口502）及URScript脚本控制方式，LabVIEW以TCP客户端模式与其建立连接，实测通信延迟低于10ms，满足实时运动控制要求。

辅助配件：配备Schunk EGI 60型二指平行夹爪，开合行程为0–60mm，内置磁性开关用于实时反馈夹爪状态（如抓取成功或失败），响应时间小于1ms。

视觉定位模块

成像系统选型：采用Basler acA2040-180km工业相机，分辨率2048×2048像素，帧率高达180fps，搭配Computar MML050-11远心镜头（焦距50mm），设定工作距离为200mm，形成200mm×200mm的有效视野范围，单像素对应物理尺寸约0.097mm，结合亚像素算法后可达0.01mm级定位精度。

照明方案设计：底部安装CCS RL-100环形无影光源，色温5000K，亮度支持0%至100%无级调节，有效减少电路板表面丝印反光带来的图像干扰，提升定位鲁棒性。

标定流程实施：使用9×12格式棋盘格标定板（方格边长10mm），借助Halcon标定助手生成相机内参矩阵（包括焦距、主点坐标）和畸变系数参数文件；LabVIEW通过调用Halcon .NET接口加载该文件，并在每次开机时自动执行标定结果验证，偏差超过0.02mm则触发警告。

定位算法实现：采用NCC（归一化互相关）模板匹配技术，在模板采集阶段选取电路板边缘三个非丝印区域作为特征点，设置匹配阈值为0.75，单次匹配耗时不超过20ms；针对高反光材质板卡，增加偏振滤光片以抑制杂散光影响，确保定位成功率稳定在99.5%以上。

自动化测试仪器集群

仪器类型	型号规格	关键参数	通信方式	LabVIEW适配方案
可编程直流电源	Keysight E3646A	双路输出：0–8V/0–5A、0–20V/0–2.5A，纹波≤1mVrms	GPIB（IEEE 488.2）	调用NI-VISA驱动，通过SCPI指令控制（例如"SOUR1:VOLT 5.0"设置通道1输出5V）
数字万用表	Keysight 34461A	6位半精度，直流电压测量精度±(0.0015%读数+0.0005%量程)	GPIB/USB-TMC	使用IVI-C驱动，采样速率1000次/秒，支持连续采集模式
多路开关模块	NI PXI-2576	32通道SPST，切换时间≤1ms，耐压250Vrms	PXI总线（PXIe-1073机箱）	通过NI Switch Executive配置通道映射关系，支持测试序列自动切换

测试夹具设计

采用快换式结构设计，利用φ3mm销钉实现电路板精确定位；夹具上集成32路间距为2.54mm的弹簧探针，与NI PXI-2576多路开关模块一一对应，完成待测点的快速电气接触，提高测试效率。

报警与监控模块

远程报警单元：选用有人USR-G780 4G DTU模块，支持TCP透传功能，可通过AT指令集（如"AT+CMGS"）发送短信；接入腾讯云短信API服务，AppID与AppKey信息加密存储于LabVIEW配置文件中，确保数据安全，报警信息发出延迟控制在3秒以内。

本地报警装置：配置LTE-1101J声光报警器（声音强度≥110dB，闪光频率2Hz），由NI USB-6008 DAQ卡的数字输出（DO）通道控制（输出5V信号触发）；同时在测试台增设三色指示灯（红色表示故障、黄色表示运行中、绿色表示就绪状态），便于现场人员直观掌握设备运行情况。

状态检测传感器：料仓区域安装Omron E3Z-D61漫反射光电传感器，检测距离范围50–300mm，输出NPN信号用于判断物料是否存在；测试台位置加装Fujikura FSG-100N压力传感器，当检测到电路板放置到位且压力值达到或超过5N时触发确认信号。

LabVIEW软件开发

软件系统采用“模块化架构+状态机调度”机制，整体划分为五大功能模块，分别负责不同任务流程的协调与执行，以下是各模块的核心开发内容与关键逻辑说明：

机械臂控制模块

通信初始化：在LabVIEW环境中调用"Modbus TCP Master"库函数（基于niModbus.dll），向机械臂默认IP地址192.168.1.100、端口502发起连接请求；通过保持寄存器（地址区间40001–40010）读取关节角度、负载状态等信息，利用线圈寄存器（地址00001–00005）控制使能与急停等操作。

运动控制VI开发：开发专用虚拟仪器（VI）实现路径规划与动作指令下发，包含点位示教、坐标转换、轨迹插补等功能，确保机械臂动作平滑、精准响应测试节拍要求。

点位示教功能：通过点击“示教模式”按钮进入操作状态，系统将记录机械臂末端执行器的空间坐标信息（包括X、Y、Z三个线性轴以及Rx、Ry、Rz三个旋转轴），并将每组数据以XML格式保存。设备支持最多100个点位的存储管理，便于后续调用与复用。

轨迹控制策略分为手动与自动两种方式：

• JOG手动模式：用户可调节移动步长为0.1mm、1mm或10mm，实现对机械臂位置的精细调整；
• 自动运行模式：采用直线插补算法（调用MoveL函数）完成从抓取点到测试台之间的路径规划，运动速度可在0.1至1.0m/s之间分级设定，加速度固定为0.5m/s，有效降低启动和停止时的机械冲击风险。

视觉补偿机制：系统接收来自视觉模块输出的偏移量信号（ΔX、ΔY表示平移偏差，Δθ代表角度偏差），利用坐标变换中的旋转变换和平移修正方法对目标点进行动态调整。补偿范围限定在±5mm（X/Y方向）和±5°（角度方向）以内，经补偿后定位精度可达0.05mm或更高。

安全保护逻辑设计：

• 实时读取六维力扭矩传感器的数据（采样频率100Hz），根据不同材料设置抓取力阈值——硬纸板设定为10N，FR4基板为30N，一旦超过预设值即刻触发紧急停止指令（调用URScript中的stopl()函数）；
• 同步监测机械臂各关节温度，当温度≥60℃时发出高温报警；
• 持续检测急停按钮状态，所有安全相关信号通过“与门”逻辑判断是否允许运动使能，确保多条件同时满足才可继续运行。

[此处为图片2]

视觉处理模块架构

采用“LabVIEW + Halcon”混合编程方案，其中Halcon承担图像核心算法处理任务，如边缘检测、特征匹配等；LabVIEW负责整体流程调度、人机交互界面展示及与其他模块的数据通信。

图像采集初始化配置

使用LabVIEW调用Halcon提供的open_framegrabber()函数完成相机初始化设置，关键参数包括：曝光时间设为500μs，增益值为1.0，并将触发模式配置为“软件触发”，以保证图像采集与机械臂动作严格同步。

图像预处理流程

1. 图像增强：首先应用高斯滤波（sigma=1.5）去除成像噪声，随后进行灰度拉伸（映射至0~255区间）以提升画面对比度；
2. 阈值分割：采用自适应阈值算法auto_threshold()提取电路板区域，避免因环境光照变化导致分割失败，分割结果进一步通过形态学开运算（结构元素3×3）消除微小连通域干扰。

特征提取与匹配机制

利用edges_sub_pix()函数精确提取电路板轮廓边缘，选取三个直角顶点作为特征参考点，与标准模板中的对应点进行归一化互相关（NCC）匹配，计算出当前图像中电路板的中心坐标（Xc, Yc）及旋转角度θ。若匹配相似度低于0.75，则系统自动重新采集图像最多三次；若仍不成功，则触发人工干预提示。

[此处为图片3]

结果输出与反馈显示

匹配所得的坐标与角度信息通过LabVIEW共享变量（Shared Variable）实时传输至机械臂控制模块，数据更新频率为10Hz。同时，在上位机前面板中以图形化方式呈现匹配状态：绿色矩形框标识匹配成功，红色框表示失败，并同步显示实际偏差数值。

自动测试控制模块

仪器控制逻辑实现：基于IVI标准驱动开发通用化仪器控制VI，采用“命令队列”机制组织测试步骤，典型测试流程如下：

1. 多路开关切换至通道1（连接电源正极）；
2. 直流电源输出5V电压，等待1秒使系统稳定；
3. 万用表测量通道2电压，连续采样5次并取平均值；
4. 切换开关至通道3；
5. 测量电阻值；
6. ……（后续步骤依需求扩展）；
7. 测试完成后关闭电源，恢复开关初始位置。

测试流程自定义功能：通过LabVIEW树形控件构建测试项目的层级结构，例如：“供电测试” → “5V输出测试” → “电压范围4.9-5.1V”。支持自由添加、删除测试项，调整执行顺序。测试方案可导出为CSV文件，内容包含测试项ID、参数设定、判定阈值、延迟时间等字段；导入时通过正则表达式校验数值格式合法性，确保配置正确无误。

数据存储与报告生成机制

实时数据存储：选用SQLite作为本地数据库引擎（轻量级、无需独立服务进程），建立“测试数据”数据表，字段涵盖：电路板编号、测试项目名称、实测数值、结果判定（合格/不合格）、时间戳。写入性能不低于100条记录/秒，支持按电路板编号快速查询历史记录。

测试报告生成：借助LabVIEW Report Generation Toolkit自动生成Excel格式报告，内容包括：

• 表头信息：测试日期、操作员姓名、设备编号；
• 主数据表格：列出所有测试项及其结果；
• 趋势图表：使用Chart控件绘制电压、电流随时间变化曲线，X轴表示时间序列，Y轴为测量值。

报告文件自动命名为“测试报告_YYYYMMDD_HHMMSS.xlsx”，并保存至指定数据盘目录。

[此处为图片4]

报警与监控系统实现

微信远程报警功能：

• 前期配置：在腾讯云平台创建短信应用，获取AppID与AppKey；在企业微信中注册应用，配置接收人员名单，并取得CorpID、AgentID与Secret密钥；
• 报警触发条件：当出现测试不合格（NG）或机械臂异常（如运动超时）等情况时，系统通过JSON打包函数生成结构化报警消息，例如：{"设备编号":"TEST001","故障类型":"测试NG","电路板编号":"PCB20240501001"}；
• 发送流程：利用LabVIEW的“POST Request”函数发起HTTP POST请求，将JSON数据发送至腾讯云API网关，由网关转发至企业微信接口，最终实现指定人员的微信消息推送，端到端延迟不超过5秒。

本地报警与状态监控：

• 通过NI USB-6008 DAQ卡的数字输出（DO）通道发送高电平信号（5V），驱动外部声光报警装置启动；
• 在上位机前面板的“故障信息”列表中实时显示错误代码（如E001：机械臂急停，E002：视觉定位失败）及相关处理建议，建议内容来源于内置的故障字典数据库，辅助操作员快速响应与处置。

远程监控功能通过LabVIEW Web Server实现前端面板的网络发布，支持设置访问权限（采用用户名与密码认证机制），允许PC端（兼容Chrome、Firefox等主流浏览器）及移动端（适配响应式布局）实时查看系统运行状态。监控界面可动态刷新显示机械臂当前坐标、测试任务进度（以百分比形式呈现）、报警信息等内容，数据更新频率可达5Hz。

流程调度模块设计

系统采用基于状态机（State Machine）架构的控制逻辑，利用“枚举型”变量驱动各状态之间的切换，共定义7个核心运行状态。整体流程如下：

系统上电或复位后进入初始化阶段，完成后转入上料等待；当检测到料仓存在电路板时，启动视觉定位流程；若定位成功则执行抓取动作，失败则自动重试；完成测试后根据结果进行分拣下料；在整个运行过程中持续监测异常情况，一旦触发故障条件即切换至故障处理状态。

状态名称	核心任务	进入条件	退出条件	超时设置
初始化	执行机械臂回零操作，开展仪器自检与视觉系统标定	系统上电或接收到复位指令	所有模块完成自检且状态正常	30秒（超时触发E000报警）
上料等待	通过光电传感器判断料仓是否有待测电路板	初始化完成或前一次下料结束	传感器信号为ON（检测到有板）	无超时限制，处于低功耗持续监听模式
视觉定位	相机拍摄图像并计算精确抓取位置	满足上料等待条件并进入该状态	定位成功且偏差值≤0.1mm	5秒（允许重试3次，失败后报E002）
抓取搬运	机械臂执行抓取→移至测试台→夹具夹紧动作	视觉定位成功返回坐标信息	压力传感器反馈力值≥5N表示到位	10秒（超时触发E001报警）
自动测试	加载并运行预设测试脚本，采集数据并做出合格判定	抓取搬运动作完成确认	全部测试项目执行完毕	默认60秒，可根据实际测试项数量配置调整
下料处理	松开夹具→机械臂抓取→按OK/NG分类投放至对应料仓	自动测试流程完成	目标料仓传感器确认电路板已放入	10秒（超时发出E003警告）
故障处理	激活报警机制、记录事件日志、等待人工干预或自动恢复	任意状态下发生超时或硬件故障	人工复位成功或系统重试恢复正常	无固定时限，持续报警直至问题解决

系统可靠性保障方案

为确保长时间稳定运行，系统从硬件冗余、软件容错、周期性校准和日志追溯四个方面构建高可靠性机制，具体措施及验证数据如下：

硬件层面的可靠性设计

传感器冗余配置：料仓区域安装左右两个光电传感器，信号经“或门”逻辑整合——只要任一传感器检测到电路板即判定为有效；测试平台的压力检测采用对角线布置的双点传感器，确保电路板放置平整。

通信链路冗余：数字万用表同时具备GPIB与USB-TMC接口能力，在LabVIEW程序中集成通信切换逻辑：当GPIB通信响应时间超过3秒时，自动切换至USB连接方式；机械臂控制器支持Modbus TCP和EtherCAT双协议，默认使用Modbus TCP，出现故障时无缝切换至备用通道。

供电安全保障：工控机与工业相机由Mean Well RSP-320-24型号的冗余电源模块供电，输出24V/13.3A，并内置过压（≥26V）、过流（≥14A）保护功能；测试仪器则通过隔离变压器独立供电，防止电网干扰影响测量精度。

[此处为图片2]

软件容错机制

超时与重试策略：针对所有仪器通信和机械臂运动环节均设定合理的超时阈值（例如相机图像采集限时5秒，仪器指令响应不超过3秒）。超时后系统将尝试重新执行最多3次，每次间隔1秒，避免频繁请求造成资源阻塞；若最终仍失败，则记录故障信息并触发报警。

数据完整性校验：测试数据传输过程中引入CRC-16校验算法（多项式为0x8005），在LabVIEW端接收数据后重新计算校验码并与设备返回值比对，不一致则发起重采；数据库写入操作采用事务处理（Transaction）机制，保证断电等意外情况下不会丢失关键数据。

异常捕获与处理：关键代码段（如仪器控制、坐标转换等）被包裹在LabVIEW的Try/Catch结构中，一旦捕获异常即调用“故障处理”子VI，执行日志记录、报警触发和模块复位操作，防止程序崩溃。经24小时连续运行测试验证，系统程序稳定性达到99.9%以上。

校准机制与日志管理

自动化校准流程：系统每日凌晨2点（生产低峰期）自动启动校准任务：

• 视觉系统校准：机械臂抓取棋盘格标定板至指定拍摄位置，连续采集10幅图像，自动计算相机内外参，并与历史参数对比，偏差小于等于0.02mm视为合格。
• 测试仪器校准：利用Fluke 5520A标准电压源输出1V、5V、10V三个基准电压点，由数字万用表进行采集，计算修正系数并存入校准数据库，后续测试中自动调用补偿。

日志管理系统：系统生成三类独立日志文件，统一按“YYYYMMDD.log”格式命名，存储于容量为2TB的HDD硬盘中，支持长达十年的数据保存：

• 操作日志：记录操作员登录/登出、测试方案加载、手动干预等行为，包含时间戳与操作员ID。
• 故障日志：详细记载故障代码、发生时间、描述信息及处理结果，支持按故障类型（如机械臂异常、视觉识别失败等）进行统计分析。
• 测试日志：完整保存每块电路板的所有原始测试数据、判定结论以及所使用的校准参数，实现100%可追溯性。

[此处为图片3]

系统拓展功能

在现有架构基础上，可通过“模块化叠加”方式扩展AI智能诊断、物联网接入及触控交互等功能，不影响主系统的稳定性与运行效率。

AI辅助故障诊断模块

技术实现路径：在LabVIEW环境中通过“System Exec”函数调用外部Python脚本（执行python.exe），由Python端加载基于TensorFlow训练完成的卷积神经网络（CNN）模型，实现对测试数据的智能化故障识别与分类。

数据准备过程：收集历史测试数据共计10,000组，其中包含500组NG样本，覆盖虚焊、短路、元件失效等10种典型缺陷类型。数据集按照7:2:1的比例划分为训练集、验证集和测试集。通过特征工程提取电压波动幅度、电流峰值、响应稳定时间等8个关键参数作为模型输入特征。

模型部署方式：CNN模型封装为独立服务脚本，由LabVIEW在需要时触发调用，返回诊断结果。整个过程无需中断原有测试流程，实现平滑集成。

本系统依托LabVIEW强大的多任务调度能力，结合高精度硬件协同，实现了电路板从抓取、测试到分拣的全流程自动化。通过精细化设计的硬件参数与软件逻辑，保障了系统的稳定运行与工程可实施性。实际应用中，平均无故障时间（MTBF）达到286小时，抓取成功率达99.82%，能够有效满足中小批量、多品种的生产需求。

在智能化扩展方面，系统集成了AI故障诊断与工业物联网功能，为后续升级提供了良好的基础和扩展空间。

AI辅助故障诊断

训练完成的CNN模型以.h5格式保存，准确率达到98.5%。利用Python中的Flask框架搭建本地API服务，接收来自LabVIEW的HTTP请求。测试数据以JSON格式发送至接口，API返回对应的故障类型及置信度结果；当置信度≥0.9时，判定为有效识别。整个诊断过程耗时不超过1秒，并与原有测试流程并行执行，不影响整体节拍。

落地成效

针对复杂故障（如间歇性虚焊）的识别能力显著提升，判定准确率由传统规则方法的75%提高至96%，大幅降低人工复检的工作量。

工业物联网（IIoT）集成

通信协议配置

系统采用MQTT v3.1.1协议进行数据传输，LabVIEW端通过“NI MQTT Client”库函数实现连接，接入阿里云IoT平台。产品Key与设备Secret信息存储于配置文件中，确保安全性。默认通信周期为10秒，支持灵活配置调整。

上传数据内容

实时上传的数据包括：设备运行状态（运行/待机/故障）、产能统计（每小时测试数量及合格率）、关键工艺参数（机械臂定位精度、仪器校准偏差）以及报警信息（故障代码与发生时间）。

平台功能实现

在阿里云IoT平台上构建可视化数据看板，实现以下功能：

• 集群管理：支持对最多10台测试设备的集中监控，实时显示各设备当前状态。
• 数据分析：自动汇总每日、每月的产能与故障率数据，生成趋势图表；结合大数据分析技术，识别高频故障模式，例如某批次电路板短路率异常偏高。
• 远程运维：可通过平台下发校准指令，触发设备自动执行校准流程；故障报警信息将实时推送至运维人员的移动APP端。

工业触控交互优化

前面板布局设计

采用“分区式”界面结构，划分为四个主要区域：左上角为状态显示区，右上角为参数配置区，中间区域用于展示测试趋势图，底部设置操作按钮区。所有按钮尺寸不小于50×50px，适配戴手套操作场景。

[此处为图片2]

手势操作支持

借助LabVIEW的“Touch Panel”工具包实现多点触控识别，具体功能如下：

• 缩放：双指操作可对趋势图进行放大或缩小，支持范围为10%至200%。
• 滑动：单指左右滑动可在不同参数页面间切换，如机械臂参数页与视觉系统参数页。
• 点击：双击趋势图可弹出详细数据窗口；长按按钮则显示对应的操作提示信息。

权限分级管理

系统设置三级用户权限：

• 操作员：仅允许执行测试任务及查看数据；
• 技术员：可进行参数配置与设备校准；
• 管理员：具备系统设置与权限分配权限。

用户通过密码登录切换角色，所有操作行为均记录于系统日志中，便于追溯审计。
