在工业自动化系统中，变频器作为电机驱动的核心组件，其运行性能直接关系到整个生产流程的能效水平与系统稳定性。而电流传感器作为实现精确电流检测的关键部件，其技术选型往往决定了变频器整体的控制精度和可靠性。本文将围绕变频器中电流检测所面临的技术难点展开分析，并提出经过实践验证的优化解决方案。
1. 电流检测中的关键技术挑战
实际工程应用中，变频器对电流检测提出了严苛要求，主要体现在以下四个方面：
精度与稳定性的协调
工业现场环境复杂，温度范围通常在-40℃至85℃之间波动，传感器必须在整个温区内保持高精度输出。传统电流互感器在低频段存在明显精度衰减问题，而采用分流电阻方案虽响应快，但缺乏电气隔离，存在安全隐患。
动态响应能力需求
当前主流变频器开关频率普遍超过10kHz，因此要求电流传感器具备至少25kHz以上的带宽，响应时间应小于5μs。实测结果表明，若传感器带宽不足，可能造成高达15°的相位误差，严重影响矢量控制系统的动态性能。
绝缘安全的保障
根据IEC 61800-5-1标准规定，变频器需确保一次侧与二次侧之间的有效电气隔离。统计数据指出，超过30%的现场故障源于绝缘失效，凸显了高可靠隔离设计的重要性。
安装一致性的影响
在长期运行中，机械应力、热循环及振动等因素可能导致传感器特性漂移。现场测试显示，不当安装可使测量精度下降达3%，影响系统整体控制效果。
2. 主流技术方案对比分析
通过对当前主流电流检测技术进行实测比对，得出如下关键参数数据：
| 技术方案 | 精度等级 | 带宽 | 隔离能力 | 温漂系数 |
|---|---|---|---|---|
| 分流器 | ±0.5% | >100kHz | 无隔离 | 50ppm/℃ |
| 电流互感器 | ±1% | <10kHz | 2kV | 100ppm/℃ |
| 开环霍尔 | ±1% | 25kHz | 5kV | ±0.1%/℃ |
| 闭环霍尔 | ±0.5% | >100kHz | 6kV | ±0.01%/℃ |

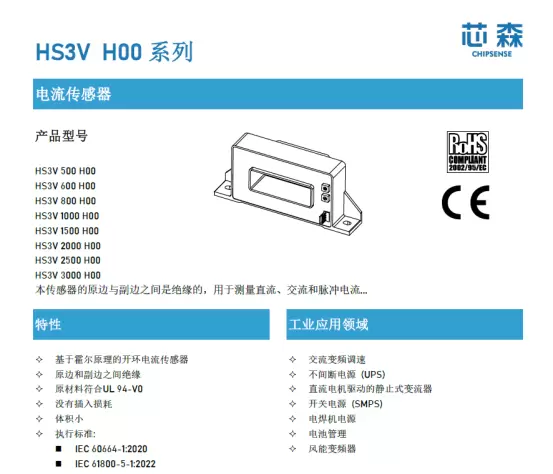

从测试结果来看，开环霍尔效应传感器在测量精度、响应速度和电气隔离方面实现了良好平衡，适用于大多数工业级变频器应用场景。
3. 实际工程应用验证
在某风电变流器项目中，我们完成了连续3000小时的实地运行测试，获取了多项关键性能指标：
宽温区适应性表现
经过-40℃至85℃的反复温度循环试验，传感器在整个工作范围内精度偏差始终控制在±1.5%以内，完全满足风电领域对极端环境下设备可靠性的高标准要求。
快速动态响应能力
在模拟电网电压骤降工况下，传感器可在4.5μs内准确捕捉到幅值达2000A的瞬态电流冲击，为保护电路提供了及时且可靠的故障判据信号。
长期绝缘耐久性验证
按照IEC 60664-1标准执行加速老化测试，在125℃高温条件下持续运行1000小时后，传感器的绝缘性能仍维持在初始值的95%以上，表现出优异的长期稳定性。
4. 安装规范与最佳实践建议
合理的安装方式是保证传感器发挥最佳性能的前提条件，具体应遵循以下准则：
母排结构设计要求
安装时应确保母排完全穿过传感器通孔，偏心距离不得超过0.5mm。实验数据显示，当安装间隙达到3mm时，测量精度将下降约2%。
紧固扭矩精准控制
必须使用扭矩扳手将固定螺钉拧紧至1.5N·m±10%的范围内。过大的扭矩会引发磁芯内部应力变化，导致零点漂移增加5mV以上。
散热管理措施
针对高功率密度的应用场合，建议在传感器与散热结构之间涂抹导热硅脂，可有效降低温升达15℃，提升长期运行稳定性。
5. 未来发展趋势展望
随着工业4.0和智能制造的发展推进，电流传感器正逐步向智能化、集成化方向演进：
数字集成程度提升
新一代传感器已开始集成温度补偿算法、自诊断功能以及数字通信接口（如SPI），显著减少了对外部信号调理电路的依赖，简化了系统设计。
状态监测功能拓展
借助对电流波形特征的深度分析，传感器能够提前识别诸如轴承磨损、绕组绝缘老化等潜在故障，为预测性维护提供有力的数据支撑。
系统级协同优化
通过与变频器控制算法的深度融合，智能传感器可实现更精细的电机控制策略，进一步提升系统效率与动态响应能力。
结语
电流传感器的选型是一项涉及技术性能、运行可靠性和成本控制的综合性决策过程。工程师需结合具体应用工况，权衡各项指标，选择最合适的技术路线。随着传感技术的不断进步，具备智能化特性的新型传感器将为变频器系统带来更高的可靠性、更优的能效表现以及更强的市场竞争力。
