在电力系统数字化转型的背景下，配电房作为电能传输与分配的核心环节，其运维方式正经历从传统人工模式向自动化、智能化方向的重大变革。借助AI视觉识别、多传感器融合及自主导航等先进技术，配电房AI巡检机器人有效突破了传统巡检效率低、安全风险高、数据孤岛等问题。本文围绕一套已实际部署的挂轨式AI巡检机器人解决方案，从技术架构、功能实现到工程实施等多个维度进行深入解析，为电力行业智能运维升级提供实践参考。
一、行业背景与技术选型逻辑
1.1 技术革新的驱动力：行业痛点分析
配电房属于典型的高危作业环境，传统依赖人工的巡检方式面临诸多难以克服的挑战：
- 安全隐患突出：高压设备运行中存在触电风险，同时有毒气体、电磁辐射等潜在威胁不易被察觉；
- 巡检覆盖不足：单个配电房内设备密集、检测点众多，难以实现全天候、无死角覆盖；
- 判断主观性强：巡检结果依赖人员经验，易受疲劳或情绪影响，导致漏检、误判频发；
- 故障响应滞后：多数问题仅在设备停运后才被发现，可能引发严重经济损失；
- 信息整合困难：各类监控系统独立运行，数据分散，缺乏统一平台支持综合分析与决策。
与此同时，国家政策持续推动电力系统的智能化发展。《配电网高质量发展行动实施方案（2024~2027年）》明确提出推广智能巡检技术应用；而《巡检机器人安全要求》（GB/T 44253-2024）则为工业场景下的机器人部署提供了标准化安全保障。政策引导与市场需求共同加速了AI巡检机器人的规模化落地进程。
1.2 核心技术路径选择
针对配电房室内空间固定、布局复杂但通道受限的特点，本方案采用挂轨式移动结构，整体技术设计聚焦于“精准感知、稳定运行、智能分析”三大核心目标：

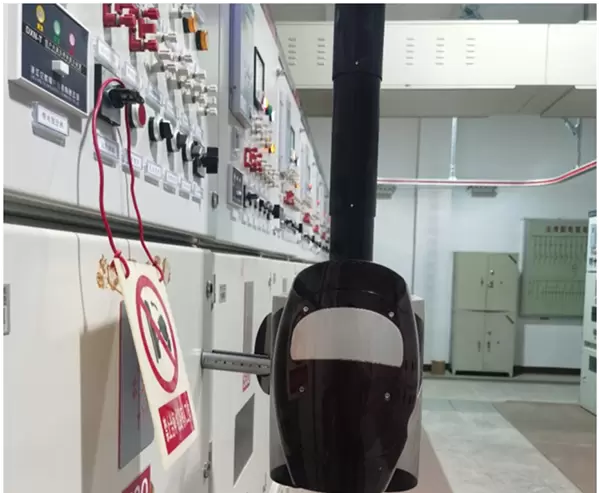

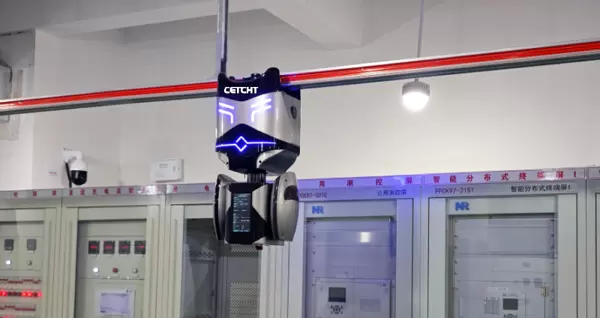

- 移动机制：通过悬挂轨道运行，规避地面障碍物干扰，确保检测稳定性；轨道使用铝合金型材，支持弯曲布设，灵活适应不同配电房布局；
- 感知能力：集成高清可见光相机、红外热成像仪、超声波传感器、多组气体探测器等，实现对设备状态与环境参数的全方位采集；
- 通信保障：以PLC电力载波为主通信方式，兼容WIFI/4G/5G无线网络，提供超过50Mbps的有效带宽，确保视频流和控制指令实时传输；
- 算法支撑：基于深度学习模型，实现仪表读数、开关状态等关键信息的自动识别，识别准确率不低于99%；
- 供电策略：采用滑触线持续供电结合锂电池自动补电模式，保障系统可实现7×24小时不间断运行。
二、系统架构与关键组件配置
2.1 三层分布式系统架构
系统构建“感知层—网络层—应用层”的分层架构体系，形成完整的数据闭环流程：
（1）感知层：多源数据采集终端
作为系统的前端执行单元，主要由挂轨式巡检机器人本体构成，搭载多种传感设备：
- 视觉模块：配备200万像素高清相机，支持4倍光学变焦，用于图像采集；
- 红外测温：内置分辨率384×288的红外热像仪，测温精度达±0.2℃；
- 局部放电检测：集成超声波、地电波与特高频三合一局放传感器；
- 环境监测：五合一气体传感器，可检测O、CO、CH、HS、SF浓度变化；
- 辅助装置：包括RFID定位标签、滑触线供电模块以及激光避障传感器（检测距离1.5m）。
该层负责采集设备外观状态、温度分布、局部放电信号及环境参数，为后续分析提供原始数据基础。
（2）网络层：可靠的数据传输通道
承担所有感知数据与控制指令的传输任务：
- 主通信方式：采用PLC电力载波技术，利用现有电力线路进行信号传输；
- 备用链路：支持WIFI/4G/5G无线接入，实现有线与无线混合组网；
- 传输内容：涵盖高清视频流、温度曲线、气体浓度、设备报警信息及远程控制命令；
- 技术优势：具备强抗干扰性、远距离传输能力和稳定的带宽输出，满足工业级实时通信需求。
（3）应用层：数据分析与交互展示
面向本地与远程用户的操作与管理平台：

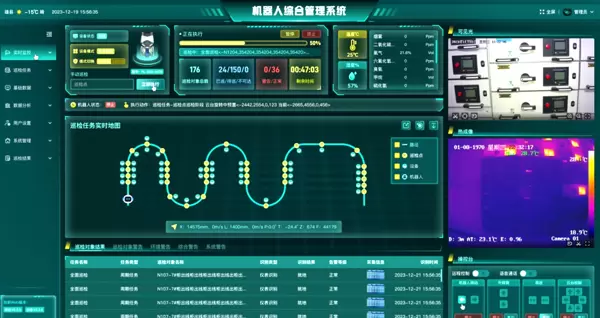

- 本地监控后台：部署于配电房现场服务器，实现巡检任务调度、实时画面查看、数据本地存储及即时告警触发；

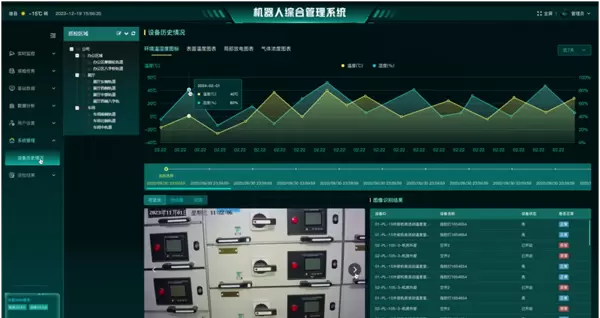

- 远程集控平台：支持跨站点、多机器人集中管控，具备趋势分析、报表生成、历史回溯与远程干预功能；
- 移动端支持：配套APP提供告警推送、数据查询、音视频对讲等功能，助力运维人员实现移动化办公。
2.2 主要硬件性能参数一览
| 组件类型 | 关键参数 | 技术优势 |
|---|---|---|
| 机器人本体 | 尺寸 370×269×711mm，重量≤20kg | 体积紧凑，适合配电房狭窄空间安装 |
| 移动系统 | 行走速度 1m/s，定位精度 ±1mm，升降行程 2m | 精确定位，全面覆盖高低位设备检测区域 |
| 云台模块 | 水平旋转 360°，垂直旋转 ±150°，转速 60°/s | 无盲区扫描，适应多角度拍摄需求 |
| 供电系统 | 滑触线 DC24V 持续供电，配备 24V/5Ah UPS 后备电池 | 断电情况下仍可维持运行，提升系统可靠性 |
| 避障系统 | 3个超声波传感器，紧急制动距离 0.1m | 及时响应障碍物，防止设备碰撞事故 |
三、核心功能实现机制
3.1 视频识别与表计读数功能
依托YOLO目标检测与CNN图像分类算法，系统实现了对多种设备状态的智能识别：

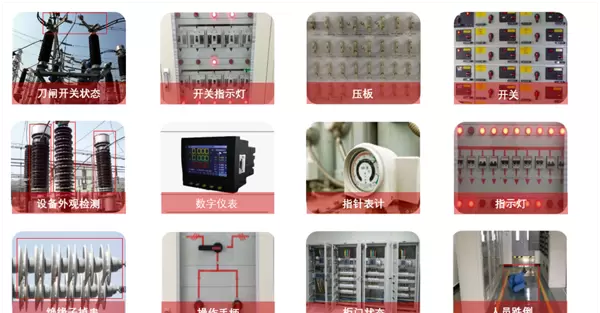

- 识别对象：数字式仪表、指针式表计、断路器位置、指示灯状态、柜门开闭情况、人员跌倒行为等；
- 处理流程：图像采集 → 图像预处理（去噪、对比度增强）→ 目标定位 → 特征提取 → 状态判定 / 数值解析 → 数据上传至后台；
- 性能指标：表计识别成功率≥99%，读数误差控制在±1%以内，单个检测点平均处理时间不超过10秒。
3.2 红外测温与热缺陷诊断机制
采用非接触式红外热成像技术，结合智能温差分析算法，实现早期故障预警：
- 测温模式：
- 红外普测：对整个配电区域进行温度扫描，快速筛查异常热点；
- 精确测温：针对变压器、开关触头等重点部位进行定点高精度测量；
- 遥控测温：可通过远程平台指定特定设备或位置进行定向检测。
缺陷诊断功能基于温度阈值比对与温差分析技术，可有效识别设备过热、接触不良等典型故障，并支持设置多级告警阈值，实现分级预警管理；
数据输出内容包括热成像图像、温度变化曲线以及缺陷等级评定（分为一般、严重、危急三级），便于运维人员快速掌握设备状态。
（3）局部放电监测（选配功能）
针对开关柜可能出现的局部放电问题，系统采用多维度检测手段进行精准捕捉：
- 检测原理：通过超声波传感器采集放电产生的声波信号，利用地电波（TEV）检测金属表面电位波动，并结合特高频（UHF）技术捕获放电过程中的电磁辐射信号；
- 数据处理：对原始信号实施滤波处理、特征参数提取及模式识别算法分析，准确区分正常运行信号与真实局放信号，显著降低误报率；
- 告警机制：当检测到局部放电强度超过设定阈值时，系统自动触发声光报警，并动态提升该区域的巡检频率以加强监控。
（4）环境参数检测与联动控制
系统实时监测配电房内关键环境参数，包括温度范围（-40℃ ~ +80℃）、湿度范围（0.1% ~ 99.9% RH）以及有毒有害气体浓度；
根据预设逻辑实现自动化联动响应：当湿度高于85%时，自动启动除湿装置；SF?浓度达到或超过1000ppm时，联动风机进行强制通风换气；烟雾浓度超标则立即触发消防报警系统；
智能决策模块可根据异常事件发生频次，自动识别高风险区域并将其列为重点监控对象，同时优化后续巡检路径规划。
3.2 运维管理功能
（1）任务管理
系统支持多种巡检模式的灵活配置：
- 巡检类型：涵盖全面巡检、例行巡检、专项巡检和用户自定义巡检；
- 执行方式：支持定时自动执行、手动即时触发以及在地图上选择点位执行；
- 路径规划：依托RFID定位技术和里程码盘反馈信息，实现机器人巡检路径的智能生成与运行偏差自动校正。
（2）数据分析与报表生成
具备长期数据存储能力，历史数据保存时间不少于一年，支持按时间区间、设备名称或参数类别进行检索查询；
提供多项分析工具，如温度趋势演变分析、设备故障统计汇总、告警频次排名等；
可自动生成多种标准报表，包括巡检任务完成情况表、设备健康状态评估报告、告警记录明细清单，并支持导出为Word或Excel格式文件。
（3）预警机制与设备联动
支持多种告警通知方式，包括平台弹窗提示、现场声光报警、短信推送及移动端APP消息提醒；
一旦触发告警，系统将自动执行一系列联动操作：启动视频录像存证、调整当前巡检任务优先级、远程控制环境调节设备（如风机、空调等）投入运行；
系统内置多角色权限管理体系，确保不同级别用户操作合规、安全可控。
四、工程施工设计与实施要点
4.1 施工设计依据
施工全过程严格遵循国家标准GB50169-2006《电气装置安装工程接地装置施工及验收规范》以及行业规程DL5009.2-2004《电力建设安全工作规程》，保障施工安全性与工程质量可靠性。
4.2 关键施工流程
（1）轨道安装（核心环节）
- 定位放线：使用激光水平仪精确标定轨道中心线与标高位置，确定支架安装点位，间距不超过1.5米；
- 吊架安装：采用304不锈钢膨胀螺栓固定吊架结构，确保垂直度偏差不大于1°，单点承载能力不低于100kg；
- 轨道拼接：直线段轨道每节长度为3米，弯道转弯半径不小于300mm，使用一字型连接件紧固连接，整体水平度误差控制在1°以内；
- 滑触线安装：安装于轨道右侧，每隔30厘米使用M2.9×10燕尾丝固定，安装完成后须用酒精清理槽道内部杂质，确保供电稳定。
（2）RFID标签布局
- 布设密度：直线轨道每6米布置一个RFID标签，弯道区段在进弯前与出弯后各增设一个；
- 安装位置：设置于轨道内侧，高度与机器人读卡器保持一致，确保定位精度与通信稳定性。
（3）通信与供电系统安装
- 通信配电箱：安装于墙面，距地面高度1.5~1.8米，方便日常维护与检修；
- 线缆敷设：统一采用线槽保护措施，避免与高压电缆平行敷设，最大限度减少电磁干扰；
- 接地处理：所有设备接地电阻不大于4Ω，保障通信系统稳定运行及作业人员人身安全。
4.3 施工注意事项
- 屏柜防护：施工前需用绝缘板覆盖配电柜顶部母线排，防止粉尘或工具掉落造成短路或设备损伤；
- 高空作业：登高作业人员必须佩戴安全带，所用工具应系绳防坠，杜绝高空落物风险；
- 轨道调整：安装完成后须使用激光水平仪进行整体校准，确保轨道无倾斜、无卡阻现象；
- 调试流程：先完成单体设备调试（如机器人行走测试、传感器数据采集验证），再开展系统级联调（包括通信链路、联动控制逻辑测试）。
五、系统应用价值与落地成效
5.1 核心应用价值
（1）安全价值
替代人工进入高压、有毒等危险环境执行巡检任务，显著降低触电、中毒等人身安全风险；
实现对设备异常与环境隐患的实时监测与预警，有效防范火灾、爆炸等重大安全事故的发生。
（2）效率价值
支持7×24小时连续无人值守巡检，全天候覆盖关键设备；
整体巡检效率提升3倍以上，故障响应时间由原来的2小时缩短至20分钟以内，大幅提升应急处置能力。
（3）经济价值
显著减少人工巡检成本与设备维修支出，项目投资回收周期约为2至4年；
延长主要电力设备使用寿命3~5年，大幅降低因突发故障导致的停电损失，单次事故经济损失可减少数百万元。
5.2 典型应用案例
某工业园区配电房智能化改造项目中，部署了3台挂轨式AI巡检机器人，覆盖12个配电房共86台高压开关柜；
实际运行结果显示：设备故障率下降70%，人工巡检工作量减少80%，每年节省运维费用达50万元；
典型案例：机器人通过红外测温发现某开关柜接头温度异常升高至69.7℃，及时发出预警并联动降温措施，成功避免了一起可能导致全园区停电的重大设备烧毁事故。
六、技术发展趋势与扩展方向
- AI算法升级：引入Transformer架构模型，提升复杂场景下设备状态识别的准确性，推动实现故障预测性诊断；
- 多机器人协同作业：构建机器人集群调度管理系统，实现多机分工协作，适用于大型配电场所的高效巡检需求；
- 数字孪生融合：建立配电房数字孪生模型，实现物理空间与虚拟系统的实时同步映射，支持虚拟巡检与应急模拟演练；
- 边缘计算部署：在机器人本体集成边缘计算模块，实现本地化高速数据处理，减少传输延迟，增强系统实时响应与自主决策能力。
配电房AI巡检机器人系统的应用，标志着电力行业在数字化转型进程中的关键实践，远不止于运维工具的升级。该系统依托技术架构的持续优化、核心功能的不断迭代以及工程实施的标准化建设，逐步发展为支撑配电房智能化运维的核心力量。
它在保障电力供应的安全性、稳定性和高效性方面发挥着重要作用，正广泛应用于各类电力设施场景中，推动传统运维模式向自动化、智能化方向深度演进。
