考虑挡板结构的固体氧化物燃料电池（SOFC）仿真模型研究
在当前能源技术的发展进程中，固体氧化物燃料电池（SOFC）因其高能量转换效率与低排放特性，成为清洁能源领域的重要研究方向。本文介绍一种基于COMSOL仿真平台构建的、包含挡板结构的SOFC三维仿真模型，重点分析挡板对电池内部流动行为的影响，并综合考虑传热与传质过程。
该模型充分结合实际物理参数，电池电解质层及电极层的厚度数据来源于真实电池样品的SEM扫描结果，从而提升模型的准确性与工程参考价值。通过多物理场耦合模拟，系统输出了温度场、气体浓度分布、电流密度、流速以及压力场等关键参数的二维与三维可视化数据。
模型设计核心思路

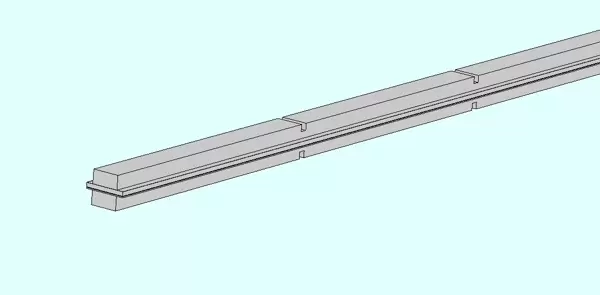

本仿真模型的核心在于引入挡板结构以调控阴极或阳极侧的气体流动路径。挡板的存在会显著改变气体在流道内的分布均匀性，影响反应物输运效率与产物排出效果，进而作用于整体电化学性能。因此，在建模过程中，特别关注挡板对流体动力学行为的扰动效应。
同时，考虑到SOFC工作时处于高温环境，传热过程不可忽略。模型中集成了热传导、对流换热以及焦耳热等多重机制，确保温度场的动态平衡能够被准确捕捉。此外，物质传递过程也纳入统一框架，实现气相组分扩散与迁移的精细化描述。
物理场定义与数值实现
在COMSOL环境中，需对多个物理场进行自定义设置。例如，在处理传热问题时，通过设定导热方程并结合边界条件来模拟热量在固相材料中的传导及气体流动带来的对流传热。以下为示意性代码片段（采用伪代码形式表达逻辑，实际操作使用COMSOL内置建模语言）：
// 定义材料属性
mat1.thermalConductivity = 1.5; // 设置材料的热导率为1.5 W/(m·K)
mat1.specificHeat = 1000; // 比热为1000 J/(kg·K)
// 定义传热方程
heatEquation = -div(mat1.thermalConductivity * grad(T)) + mat1.specificHeat * rho * u.grad(T) == Q;
// 这里 -div(mat1.thermalConductivity * grad(T)) 表示热传导项
// mat1.specificHeat * rho * u.grad(T) 是热对流项，rho是密度，u是速度矢量
// Q 代表热源项，这里暂未具体定义其值，需根据实际情况确定上述设置可有效反映电池内部热生成与耗散的过程，为后续热应力分析和热管理优化提供依据。
对于气体流动部分，同样需要建立相应的纳维-斯托克斯方程与连续性方程，并结合多孔介质区域的达西项，以适应电极区的复杂结构特征：
// 定义流体属性
fluid1.density = 1.2; // 流体密度1.2 kg/m?
fluid1.viscosity = 0.000018; // 动力粘度 0.000018 Pa·s
// 定义Navier - Stokes方程
navierStokesEquation = fluid1.density * (u.dt + u.grad(u)) == -grad(p) + div(2 * fluid1.viscosity * sym(grad(u))) + fluid1.density * g;
// fluid1.density * (u.dt + u.grad(u)) 是惯性项，描述流体速度随时间和空间的变化
// -grad(p) 是压力梯度项，影响流体的流动方向
// div(2 * fluid1.viscosity * sym(grad(u))) 是粘性力项，体现流体内部的摩擦
// fluid1.density * g 是重力项，g是重力加速度仿真结果与分析
模型最终生成了多种维度的数据输出，涵盖温度分布、各类气体摩尔分数分布、局部电流密度、流体速度矢量以及气体压力场等信息，支持二维切片与三维整体视图展示。

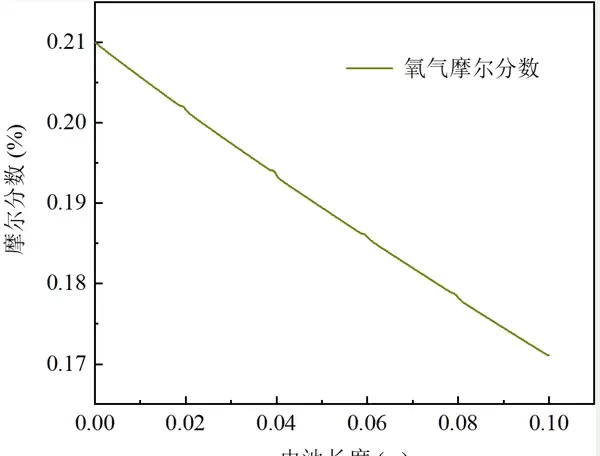

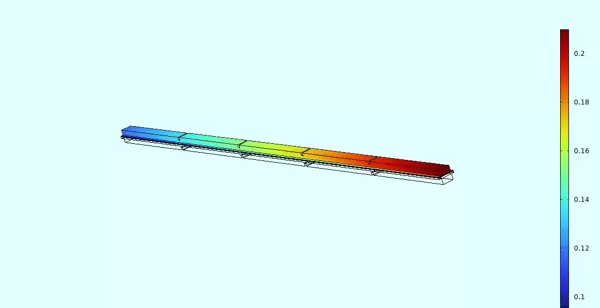

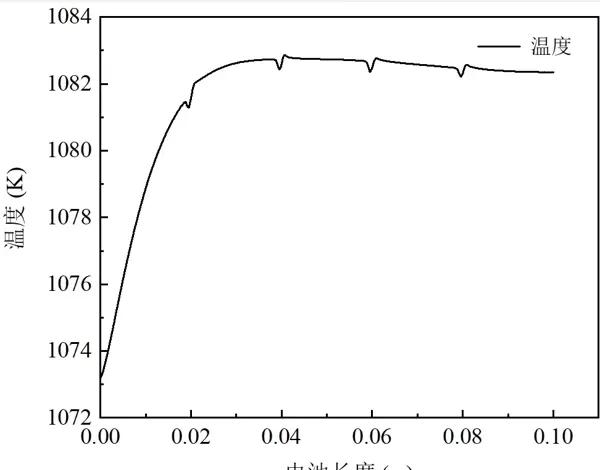

其中，温度分布结果揭示了电池内部热点区域的位置及其扩展趋势，有助于识别潜在的热积聚风险，指导冷却结构的设计；气体分布图像则清晰呈现了燃料与氧化剂的空间利用率，可用于评估是否存在局部贫燃或未充分利用区域。

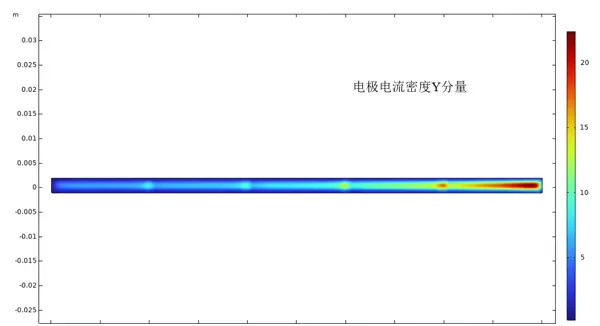

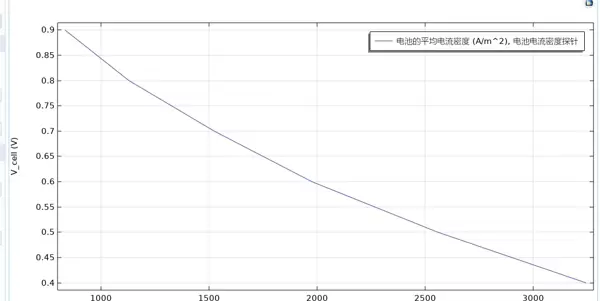

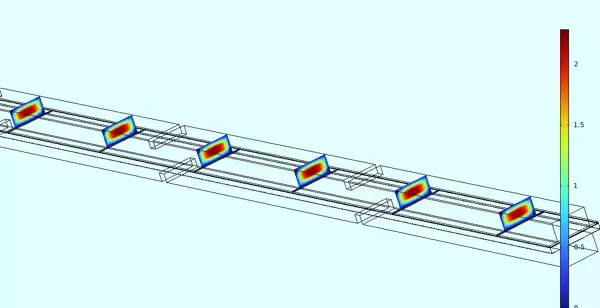

电流密度分布是衡量电池发电能力的关键指标，其空间变化趋势直接关联到电极反应活性与界面阻抗特性，通过分析该分布可定位性能瓶颈区域。而速度场与压力场的结果则进一步阐明了挡板引起的涡流、回流与压降现象，为流道优化提供流体力学依据。
总结与展望
通过构建这一融合挡板结构的SOFC多物理场仿真模型，能够更加全面地解析电池内部复杂的流动、传热与电化学反应耦合机制。该模型不仅提升了对SOFC运行机理的理解深度，也为未来电池结构优化、性能提升和寿命延长提供了可靠的仿真工具支撑。
希望本研究能为从事SOFC建模与仿真工作的科研人员提供有益的技术参考与思路启发。
