一、前提条件

下载源码，请参见快速入门。

在开始本教程之前，请从获取示例代码。

二、前置概念

在开始教程之前，推荐先了解以下基础知识和工具，以便顺利完成相关开发工作：

• Makefile：熟悉 Makefile 的基础概念与使用方式。Makefile 是构建自动化工具 make 使用的配置文件，常用于定义项目的编译规则和依赖管理。
• Kconfig：了解 Kconfig 的基本原理和用法。Kconfig 是 Linux 内核及嵌入式开发中常用的配置系统，帮助开发者灵活地定义和选择软件配置选项。
• ：学习使用 LVGL 嵌入式图形库。LVGL 是一个开源的嵌入式图形库，广泛用于开发高性能的用户界面。相关文档可参考LVGL 官方文档。

对上述概念的基本理解将帮助您更高效地完成教程中的开发任务。

三、简介

本文介绍如何在 openvela 中编写一个简单的音乐播放器。

四、项目结构

项目的代码和资源被整齐地组织在各目录和模块中，便于高效管理和开发。以下是 music_player 项目的目录结构和文件组成说明。

1、目录结构

项目的核心目录和文件结构如下：

packages/demos/music_player
├── res
│  ├── fonts
│  │  ├── MiSans-Normal.ttf
│  │  └── MiSans-Semibold.ttf
│  ├── icons
│  │  ├── album_picture.png
│  │  ├── audio.png
│  │  ├── music.png
│  │  ├── mute.png
│  │  ├── next.png
│  │  ├── nocover.png
│  │  ├── pause.png
│  │  ├── play.png
│  │  ├── playlist.png
│  │  └── previous.png
│  ├── musics
│  │  ├── manifest.json
│  │  ├── UnamedRhythm.png
│  │  └── UnamedRhythm.wav
│  └── config.json
├── audio_ctl.c
├── audio_ctl.h
├── Kconfig
├── Make.defs
├── Makefile
├── music_player.c
├── music_player.h
├── music_player_main.c
├── wifi.c
└── wifi.h

2、文件组成

各目录与文件的作用如下：

• res：资源目录，包含项目运行所需的静态资源文件。
•     fonts：字体文件目录，包含应用使用的字体。
•     icons：图标文件目录，包含用于界面显示的各种图标。
•     musics：音乐资源目录，包含音频文件和相应的配置信息。
• config.json：全局配置文件，存储项目的配置参数。
• audio_ctl.c / audio_ctl.h：音频控制模块，负责实现音频相关的功能，包括音频输入、输出及音量调节等操作。
• wifi.c / wifi.h：Wi-Fi 控制模块，负责实现 Wi-Fi 的连接管理、初始化等功能。
• music_player.c / music_player.h：音乐播放器的核心逻辑，定义和实现音乐播放的主要功能。
• music_player_main.c：程序入口文件，负责初始化音乐播放器并启动主要运行逻辑。
• Kconfig、Make.defs、Makefile 构建系统文件：
•     Kconfig：定义项目的配置信息和构建选项。
•     Make.defs：编译相关的变量定义和依赖项规则。
•     Makefile：定义项目的构建过程和依赖管理。

五、UI 应用开发

1、UI 结构概览

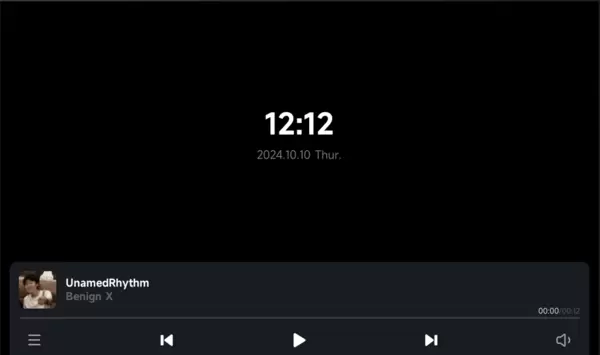

目标是制作一个这样的音乐播放器界面。

音乐播放器的用户界面 (UI) 采用分组的方式组织为多个模块。以下是完整的 UI 结构层次：

TIME GROUP:
     TIME: 00:00:00
     DATE: 2024/03/21

PLAYER GROUP:
     ALBUM GROUP:
         ALBUM PICTURE
         ALBUM INFO:
             ALBUM NAME
             ALBUM ARTIST
     PROGRESS GROUP:
         CURRENT TIME: 00:00/00:00
         PLAYBACK PROGRESS BAR
     CONTROL GROUP:
         PLAYLIST
         PREVIOUS
         PLAY/PAUSE
         NEXT
         AUDIO

TOP Layer:
     VOLUME BAR
     PLAYLIST GROUP:
         TITLE
         LIST:
             ICON
             ALBUM NAME
             ALBUM ARTIST

• TIME GROUP：时间显示区域。
• PLAYER GROUP：播放器核心区域。
• ALBUM GROUP：专辑信息区域。
• PROGRESS GROUP：播放进度区域。
• CONTROL GROUP：播放控制区域。
• TOP Layer：顶层界面。
• VOLUME BAR：音量控制条。
• PLAYLIST GROUP：播放列表区域。

2、数据结构设计

应用内配置主要用于初始化所需的环境参数，例如 Wi-Fi 网络配置。需要注意的是，敏感信息如 Wi-Fi 的 ssid（服务集标识）和 psk（预共享密钥）不要明文保存，建议通过安全方法（例如环境变量或外部配置文件）方式加载。

struct conf_s {
#if WIFI_ENABLED
    wifi_conf_t wifi;
#endif
};

如果启用 Wi-Fi 功能（WIFI_ENABLED 宏定义），将允许配置 Wi-Fi 的 ssid 和 psk。

避免在代码中硬编码 ssid 和 psk，确保配置敏感信息时引用外部加密存储或动态加载机制。

运行时状态

运行时状态数据是应用的动态内容，主要记录播放控制与专辑信息。以下是相关数据结构设计：

• 唱片（album_info_t）信息
• 唱片状态切换（switch_album_mode_t）
• 播放状态（play_status_t）

// 唱片信息
typedef struct _album_info_t {
    const char* name;               // 专辑名称
    const char* artist;             // 艺术家
    char path[LV_FS_MAX_PATH_LENGTH];  // 音频文件路径
    char cover[LV_FS_MAX_PATH_LENGTH]; // 专辑封面路径
    uint64_t total_time;            // 总时长（单位：毫秒）
    lv_color_t color;               // 专辑主题颜色
} album_info_t;

// 唱片状态切换
typedef enum _switch_album_mode_t {
    SWITCH_ALBUM_MODE_PREV,  // 切换到上一张
    SWITCH_ALBUM_MODE_NEXT,  // 切换到下一张
} switch_album_mode_t;

// 播放状态
typedef enum _play_status_t {
    PLAY_STATUS_STOP,  // 播放停止
    PLAY_STATUS_PLAY,  // 正在播放
    PLAY_STATUS_PAUSE, // 暂停播放
} play_status_t;

// 播放器运行时的状态信息
struct ctx_s {
    bool resource_healthy_check;     // 系统资源检查
    album_info_t* current_album;     // 当前播放的专辑信息
    lv_obj_t* current_album_related_obj; // 关联到专辑的 UI 对象

    uint16_t volume;                 // 当前音量

    play_status_t play_status_prev;  // 上一次播放状态
    play_status_t play_status;       // 当前播放状态
    uint64_t current_time;           // 当前播放时长

    struct {
        lv_timer_t* volume_bar_countdown;        // 音量条自动隐藏计时器
        lv_timer_t* playback_progress_update;   // 播放进度更新计时器
    } timers;

    audioctl_s* audioctl;            // 音频控制句柄，用于音频操作
};

组件树结构

根据 UI 结构及其分组设计，resource_s 数据结构将包含所有 UI 控件、字体、样式以及图片资源。

struct resource_s {
    struct {
        lv_obj_t* time;         // 时间显示
        lv_obj_t* date;         // 日期显示
        lv_obj_t* player_group; // 播放器容器

        lv_obj_t* volume_bar;   // 音量条
        lv_obj_t* volume_bar_indic; // 音量指示器
        lv_obj_t* audio;        // 音频对象
        lv_obj_t* playlist_base; // 播放列表基础区域

        lv_obj_t* album_cover;  // 专辑封面
        lv_obj_t* album_name;   // 专辑名称
        lv_obj_t* album_artist; // 艺术家名称

        lv_obj_t* play_btn;       // 播放键
        lv_obj_t* playback_group; // 播放进度容器
        lv_obj_t* playback_progress; // 播放进度条
        lv_span_t* playback_current_time; // 当前播放时间
        lv_span_t* playback_total_time;   // 总时长

        lv_obj_t* playlist; // 播放列表对象
    } ui;

    struct {
        struct { lv_font_t* normal; } size_16;
        struct { lv_font_t* bold; } size_22;
        struct { lv_font_t* normal; } size_24;
        struct { lv_font_t* normal; } size_28;
        struct { lv_font_t* bold; } size_60;
    } fonts;

    struct {
        lv_style_t button_default;                // 按钮默认样式
        lv_style_t button_pressed;                // 按钮按下样式
        lv_style_transition_dsc_t button_transition_dsc; // 按钮过渡效果
        lv_style_transition_dsc_t transition_dsc;       // 通用过渡效果
    } styles;

    struct {
        const char* playlist;   // 播放列表图标路径
        const char* previous;   // 上一首图标路径
        const char* play;       // 播放图标路径
        const char* pause;      // 暂停图标路径
        const char* next;       // 下一首图标路径
        const char* audio;      // 音频图标路径
        const char* mute;       // 静音图标路径
        const char* music;      // 音乐图标路径
        const char* nocover;    // 无封面占位图标路径
    } images;

    album_info_t* albums;     // 所有专辑信息
    uint8_t album_count;      // 专辑数量
};

• ui 模块：定义了所有界面控件的属性及其层次结构。
• fonts 模块：不同大小和粗细的字体设置。
• styles 模块：封装按钮效果及样式。
• images 模块：图片资源集中管理，便于动态加载.

3、业务逻辑设计

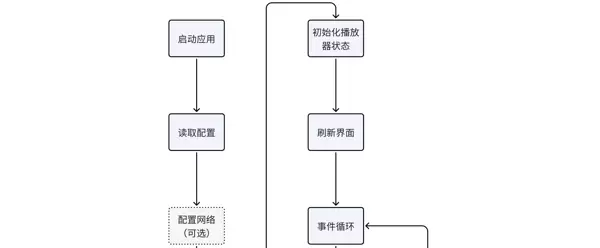

主启动流程

函数 app_create 是音乐播放器应用的初始化入口，用于完成以下任务：

• 初始化资源和运行上下文结构体。
• 加载配置文件。
• 执行组件初始化（如资源健康检查、Wi-Fi 连接等）。
• 创建主界面并设置默认状态。
• 启动必要的后台任务（如日期和时间更新功能）。

以下是 app_create 的完整实现及解析：

void app_create(void)
 {
     // 初始化资源和上下文结构体
    lv_memzero(&R, sizeof(R));          // 清空资源结构体 Resource
    lv_memzero(&C, sizeof(C));          // 清空运行上下文结构体 Context
    lv_memzero(&CF, sizeof(CF));        // 清空配置结构体 Config
    read_configs();                     // 读取应用所需的配置文件

    #if WIFI_ENABLED
        CF.wifi.conn_delay = 2000000;       // 设置 Wi-Fi 延迟（单位：微秒，2 秒）
        wifi_connect(&CF.wifi);             // 进行 Wi-Fi 连接
    #endif

    C.resource_healthy_check = init_resource(); // 检查和初始化资源

    if (!C.resource_healthy_check) {    // 如果资源检查失败
        app_create_error_page();        // 创建错误页面提醒用户
        return;
    }

    app_create_main_page();             // 创建主页面
    app_set_play_status(PLAY_STATUS_STOP); // 设置初始播放状态为 “停止”
    app_switch_to_album(0);             // 切换到第一个专辑
    app_set_volume(30);                 // 设置默认音量为 30

    app_refresh_album_info();           // 更新专辑信息显示
    app_refresh_playlist();             // 更新播放列表显示
    app_refresh_volume_bar();           // 更新音量条显示

    app_start_updating_date_time();     // 启动日期和时间的更新任务
}

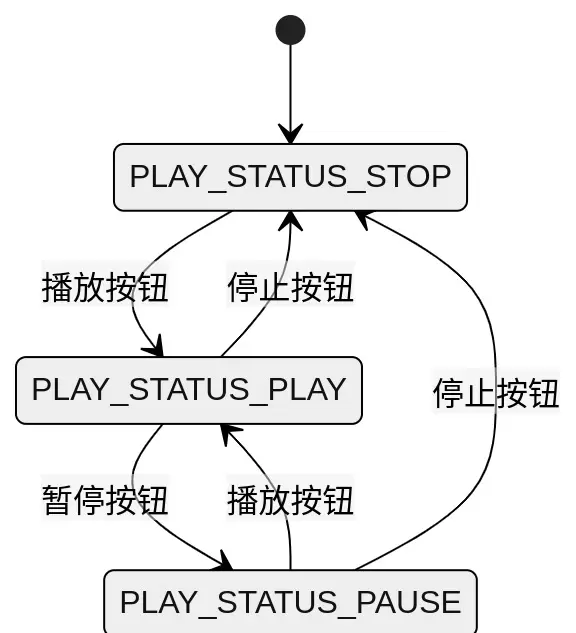

运行时状态机

app_refresh_play_status? 是音乐播放器的运行时状态机核心函数。该函数的主要功能是根据播放状况（PLAY_STATUS_STOP、PLAY_STATUS_PLAY? 和 PLAY_STATUS_PAUSE）更新用户界面和音频控制器的状态，从而实现播放、暂停及停止等功能的处理。以下是完整函数及其关键逻辑的具体解释：

static void app_refresh_play_status(void)
 {
    if (C.timers.playback_progress_update == NULL) {
        C.timers.playback_progress_update = lv_timer_create(app_playback_progress_update_timer_cb, 1000, NULL);
    }
    switch (C.play_status) {
    case PLAY_STATUS_STOP:
        // 停止播放状态处理
        lv_image_set_src(R.ui.play_btn, R.images.play); // 更新播放按钮图标为“播放”
        lv_timer_pause(C.timers.playback_progress_update); // 暂停计时器
        if (C.audioctl) {
            audio_ctl_stop(C.audioctl);         // 停止音频播放
            audio_ctl_uninit_nxaudio(C.audioctl); // 释放音频控制器资源
            C.audioctl = NULL;                // 清空音频控制器句柄
        }
        break;

    case PLAY_STATUS_PLAY:
        // 播放状态处理
        lv_image_set_src(R.ui.play_btn, R.images.pause); // 更新播放按钮图标为“暂停”
        lv_timer_resume(C.timers.playback_progress_update); // 恢复计时器
        if (C.play_status_prev == PLAY_STATUS_PAUSE) {
            audio_ctl_resume(C.audioctl); // 恢复音频播放
        } else if (C.play_status_prev == PLAY_STATUS_STOP) {
            C.audioctl = audio_ctl_init_nxaudio(C.current_album->path); // 初始化音频控制器
            audio_ctl_start(C.audioctl); // 开始播放音频
        }
        break;

    case PLAY_STATUS_PAUSE:
        // 暂停播放状态处理
        lv_image_set_src(R.ui.play_btn, R.images.play); // 更新播放按钮图标为“播放”
        lv_timer_pause(C.timers.playback_progress_update); // 暂停计时器
        audio_ctl_pause(C.audioctl); // 暂停音频播放
        break;

    default:
        break;
    }
}

4、接口设计

初始化功能。

初始化功能负责在应用启动时执行资源设置、界面创建与配置文件加载等任务。以下为主要的功能接口：

/* Init functions */
static void read_configs(void);
static bool init_resource(void);
static void reload_music_config(void);
static void app_create_error_page(void);
static void app_create_main_page(void);
static void app_create_top_layer(void);

定时器启动功能。

定时器控制任务用于激活后台进程，支持动态更新用户界面功能，例如时间显示、播放进度更新等。

/* Timer starting functions */
static void app_start_updating_date_time(void);

专辑操作接口。

专辑操作是音乐播放器的核心特性之一，提供专辑排序、切换和播放等相关处理。

/* Album operations */
static int32_t app_get_album_index(album_info_t* album);
static void app_switch_to_album(int index);

播放器状态接口。

播放状态接口用于设定播放器的运作状况，如播放、暂停、调整音量或播放时间等。以下提供的接口实现了这些功能：

/* Album operations */
static void app_set_play_status(play_status_t status);
static void app_set_playback_time(uint32_t current_time);
static void app_set_volume(uint16_t volume);

用户界面刷新功能接口。

用户界面刷新接口负责动态更新界面组件，例如专辑信息、播放状态、音量条和播放进度的实时展示。

/* UI refresh functions */
static void app_refresh_album_info(void);
static void app_refresh_date_time(void);
static void app_refresh_play_status(void);
static void app_refresh_playback_progress(void);
static void app_refresh_playlist(void);
static void app_refresh_volume_bar(void);
static void app_refresh_volume_countdown_timer(void);

事件处理接口。

事件处理是用户体验的关键部分，负责对按钮、播放列表、音量条等的操作进行响应：

/* Event handler functions */
static void app_audio_event_handler(lv_event_t* e);
static void app_play_status_event_handler(lv_event_t* e);
static void app_playlist_btn_event_handler(lv_event_t* e);
static void app_playlist_event_handler(lv_event_t* e);
static void app_switch_album_event_handler(lv_event_t* e);
static void app_volume_bar_event_handler(lv_event_t* e);
static void app_playback_progress_bar_event_handler(lv_event_t* e);

定时器回调函数接口。

与定时器相关的回调函数用于在固定的间隔内触发特定任务：

/* Timer callback functions */
static void app_refresh_date_time_timer_cb(lv_timer_t* timer);
static void app_playback_progress_update_timer_cb(lv_timer_t* timer);
static void app_volume_bar_countdown_timer_cb(lv_timer_t* timer);

5、创建项目配置文件

配置编译系统配置文件的目的是针对目录下的所有源代码，将其编译成可执行程序。

新增了新的应用程序后，需要有新的设置项来决定是否启用该应用程序、分配多少栈空间、进程执行优先级以及应用名称等信息。

为了添加音乐播放器，需更新编译系统的配置文件，包括 Kconfig、Makefile 和 Make.defs 文件。

Kconfig 文件

以下为新增应用项目的 Kconfig 文件，用于启用功能及定义音乐播放器数据路径：

config LVX_USE_DEMO_MUSIC_PLAYER
        bool "Music Player"
        default n

if LVX_USE_DEMO_MUSIC_PLAYER
        config LVX_MUSIC_PLAYER_DATA_ROOT
                string "Music Player Data Root"
                default "/sdcard"
endif

Makefile 文件

Makefile 控制应用程序的编译规则和资源。

include $(APPDIR)/Make.defs

ifeq ($(CONFIG_LVX_USE_DEMO_MUSIC_PLAYER), y)
PROGNAME = music_player
PRIORITY = 100
STACKSIZE = 32768
MODULE = $(CONFIG_LVX_USE_DEMO_MUSIC_PLAYER)

CSRCS = music_player.c audio_ctl.c wifi.c
MAINSRC = music_player_main.c
endif

include $(APPDIR)/Application.mk

Make.defs 文件

Make.defs 文件将新增的音乐播放器模块集成到系统构建过程中。

ifneq ($(CONFIG_LVX_USE_DEMO_MUSIC_PLAYER),)
CONFIGURED_APPS += $(APPDIR)/packages/demos/music_player
endif

六、编译运行

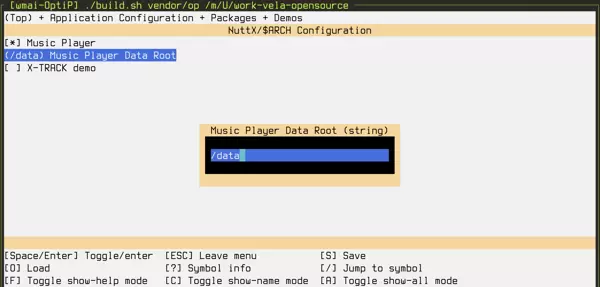

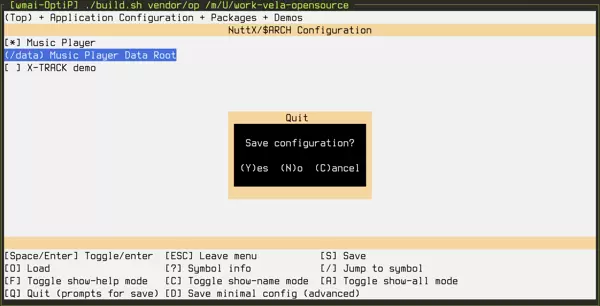

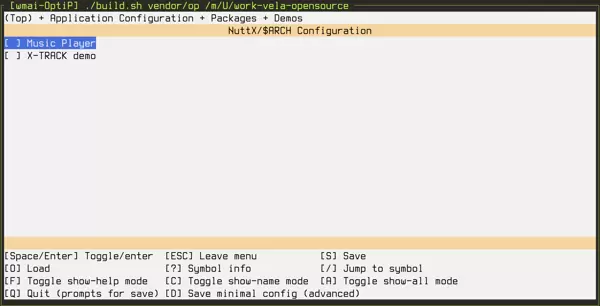

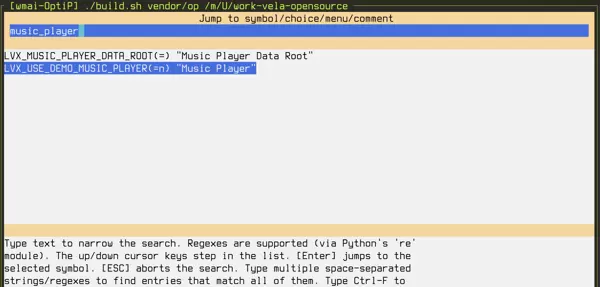

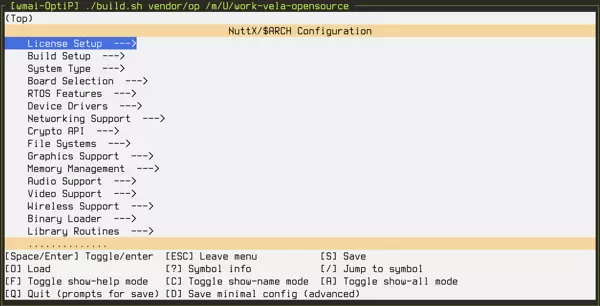

1、配置项目

切换至 openvela 仓库的根目录，执行以下命令来设置音乐播放器。

模拟器配置文件（defconfig）位于 vendor/openvela/boards/vela/configs/goldfish-armeabi-v7a-ap/ 目录下，使用 build.sh 来配置和编译开发板的代码。

./build.sh vendor/openvela/boards/vela/configs/goldfish-armeabi-v7a-ap menuconfig

build.sh： 编译脚本，用来配置和编译 openvela 代码

vendor/openvela/boards/vela/configs/*： 配置路径

menuconfig： 打开 menuconfig 页面，调整项目代码的配置。

执行后会显示如下界面：

按下 / 键逐项搜索并修改以下设置：

LVX_USE_DEMO_MUSIC_PLAYER=y
LVX_MUSIC_PLAYER_DATA_ROOT="/data"

以 LVX_USE_DEMO_MUSIC_PLAYER 为例进行操作，其余配置方式类似。

输入待查找的配置 LVX_USE_DEMO_MUSIC_PLAYER，支持模糊匹配，例如输入 music_player 即可找到对应的设置，按回车键进入该设置项。

按下空格键，在 [ ] 中出现 * 表示启用该配置。

将 LVX_MUSIC_PLAYER_DATA_ROOT 设置为 /data，修改后按回车键保存当前设置项。

按下 Q 键，弹出以下退出并保存界面。

按字母 Y 键保存配置，并退出修改设置页面。

2、编译项目

切换至 openvela 仓库的根目录，在终端依次执行以下命令：

# 清理构建产物
./build.sh vendor/openvela/boards/vela/configs/goldfish-armeabi-v7a-ap distclean -j8

# 开始构建
./build.sh vendor/openvela/boards/vela/configs/goldfish-armeabi-v7a-ap -j8

成功执行后，将生成以下文件：

./nuttx
├── vela_ap.elf
├── vela_ap.bin

3、启动模拟器并推送资源

音乐播放器运行过程中需要用到的字体和图像资源位于 apps/packages/demos/music_player/res 中。要将这些资源推送到模拟器挂载的相关文件路径，可以按照以下步骤操作。

切换至 openvela 仓库的根目录，启动模拟器：

./emulator.sh vela

使用模拟器支持的 ADB 将资源推送至设备，在 openvela 仓库的根目录下打开一个新终端窗口，输入 adb push 后跟随文件路径，即可将资源传输到指定位置。

# 安装adb
sudo apt install android-tools-adb

# 推送资源
adb push apps/packages/demos/music_player/res /data/

4、启动音乐播放器

在模拟器的终端环境 openvela-ap> 中输入以下命令：

music_player &

5、退出 Demo

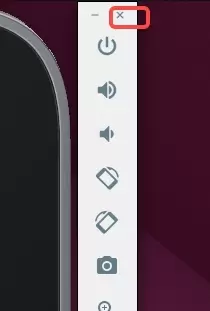

关闭模拟器以退出 Demo，如图所示：

七、常见问题

1、如何自定义音乐播放器

调整apps/packages/demos/music_player/res下的相关设置，在res/musics文件夹中增加新的音乐媒体，目前仅支持*.wav格式。您可以自行将*.mp3/aac/m4a等格式的音频转换为*.wav格式。接着，编辑该文件夹下的res/musics/manifest.json文件：

{
  "musics": [
    {
      "path": "UnamedRhythm.wav",
      "name": "UnamedRhythm",
      "artist": "Benign X",
      "cover": "UnamedRhythm.png",
      "total_time": 12000,
      "color": "#114514"
    }
  ]
}

把希望播放的媒体加入到这个配置文件中，参照以下格式：

参数	参数说明
path	待播放音频的文件路径
name	媒体名称
artist	艺术家名称
cover	封面路径，若未提供封面，则显示默认封面。
total_time	媒体的总播放时间，单位为毫秒。
color	主题色彩，当前未使用。

例如：添加一首名为Happiness.wav、播放时间为186,507 ms的音乐，可以按以下方式进行修改。

{
  "musics": [
    {
      "path": "UnamedRhythm.wav",
      "name": "UnamedRhythm",
      "artist": "Benign X",
      "cover": "UnamedRhythm.png",
      "total_time": 12000,
      "color": "#114514"
    },
    {
      "path": "Happiness.wav",
      "name": "Xin",
      "artist": "Tang",
      "cover": "Good.png",
      "total_time": 186507,
      "color": "#252525"
    },
  ]
}

完成配置修改后，需要重新上传资源，执行以下命令：

# 推送资源
adb push apps/packages/demos/music_player/res /data/

退出模拟器。

重新进行如下操作：
启动模拟器并上传资源
和
启动音乐播放器

扫码加我 拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

分享0 收藏0 回帖

关键词：Open ELA Pen 嵌入式开发 Linux
