Comsol锂离子电池热管理模型
电化学热耦合模型
在锂离子电池研究中，热管理是确保电池性能、寿命和安全性的关键因素。本文将详细介绍基于Comsol的锂离子电池热管理中的电化学热耦合模型，重点讨论锂离子电池相变材料（PCM）仿真瞬态计算，分析流道液冷条件下锂离子电池放电时的温升情况，以及相关的流速分布、温度分布和相变材料的相变过程模拟。
1. 锂离子电池PCM仿真瞬态计算
瞬态计算是该模型的核心部分。通过设定适当的时间步长，可以观察电池在放电过程中各物理量随时间的变化。例如，若要模拟100秒内的电池放电过程，可以在代码中设置时间范围：
time = 0:0.1:100; % 设置时间范围从0到100秒，步长为0.1秒这里定义了一个时间向量：
time该时间向量从0开始，每隔0.1秒取一次值，直至100秒。这为后续观察电池在这一时间段内的各种变化提供了时间基准。

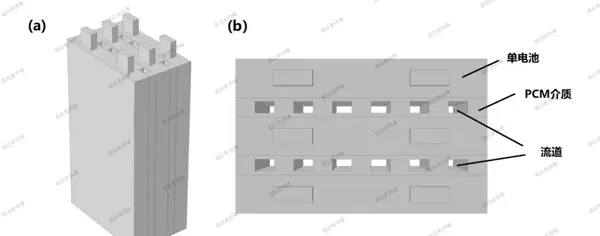

2. 流道液冷情况下的温升情况
2.1 流速分布
流道内液体的流速分布对电池的散热效果至关重要。在Comsol中，使用Navier-Stokes方程来描述流体的运动。简化后的二维不可压缩Navier-Stokes方程（无量纲形式）如下：
\[ \frac{\partial \mathbf{u}}{\partial t} + (\mathbf{u} \cdot \nabla) \mathbf{u} = -\nabla p + \frac{1}{Re} \nabla^{2} \mathbf{u} \]
其中，\(\mathbf{u}\)代表速度向量，\(t\)表示时间，\(p\)表示压力，\(Re\)表示雷诺数。在Comsol的设置中，可以根据实际需求定义边界条件，例如在入口处设定固定的流速。假设有一个简单的矩形流道，入口宽度为\(w\)，入口流速为\(u_{in}\)，则在Comsol中可以这样设置入口边界条件：
% 假设入口在x = 0处
u_in = 0.1; % 入口流速设置为0.1 m/s
w = 0.01; % 入口宽度设置为0.01 m
for j = 1:length(y) % y是垂直于流道方向的坐标向量
if y(j) <= w
u(1,j) = u_in; % 在入口处设置流速
else
u(1,j) = 0; % 入口外流速为0
end
end这里通过一个循环，根据\(y\)坐标判断是否在入口范围内，如果在，则设置流速为\(u_{in}\)，否则为0。

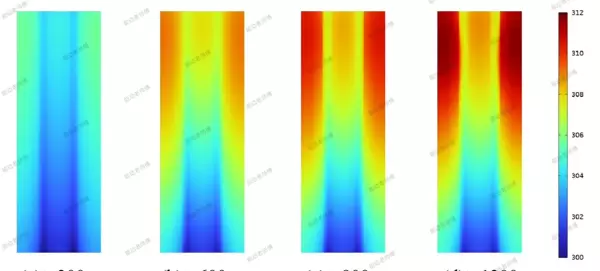

2.2 温度分布
电池放电过程中会释放大量热量，导致温度上升。使用热传导方程来描述电池内部的温度分布：
\[ \rho C_p \frac{\partial T}{\partial t} = \nabla \cdot (k \nabla T) + Q \]其中，\(\rho\)是密度，\(C_p\)是比热容，\(T\)是温度，\(k\)是热导率，\(Q\)是热源项。在Comsol中，需要根据电池材料的属性准确设置这些参数。例如，对于某款锂离子电池，已知其密度\(\rho = 2500 \, \text{kg/m}^3\)，比热容\(C_p = 1000 \, \text{J/(kg·K)}\)，热导率\(k = 1 \, \text{W/(m·K)}\)，代码中设置如下：
rho = 2500; % 密度设置
C_p = 1000; % 比热容设置
k = 1; % 热导率设置结合热源项\(Q\)的计算（\(Q\)通常与电池的化学反应热有关，这里假设已知\(Q = 1000 \, \text{W/m}^3\)），可以通过求解上述热传导方程获得温度分布。
3. 相变材料的相变过程模拟
相变材料（PCM）在电池热管理中发挥重要作用，它能在温度升高时吸收热量并发生相变，从而稳定电池温度。在Comsol中，模拟相变过程需要使用焓-孔隙率法。简化后的能量方程为：
\[
\rho C_p \frac{\partial T}{\partial t} = \nabla \cdot (k \nabla T) + \rho L \frac{\partial f}{\partial t}
\]
其中，\(L\)是相变潜热，\(f\)是相变材料的液相分数。当温度低于相变温度下限\(T_l\)时，\(f = 0\)（完全固相）；当温度高于相变温度上限\(T_u\)时，\(f = 1\)（完全液相）。在相变温度区间内，\(f\)根据温度线性变化。代码实现上，可以这样判断液相分数：
T_l = 298; % 相变温度下限，单位：K
T_u = 303; % 相变温度上限，单位：K
L = 200000; % 相变潜热，单位：J/kg
for i = 1:length(x)
for j = 1:length(y)
if T(i,j) < T_l
f(i,j) = 0;
elseif T(i,j) > T_u
f(i,j) = 1;
else
f(i,j) = (T(i,j) - T_l) / (T_u - T_l);
end
end
end这里通过两层循环遍历每个网格点的温度\(T\)，根据温度与相变温度上下限的关系来确定液相分数\(f\)。
4. COMSOL程序物理场公式说明建模过程
在Comsol中，通过定义和求解上述物理场公式，可以实现锂离子电池热管理模型的建立。具体步骤包括定义几何模型、设置材料属性、施加边界条件、求解方程和后处理结果等。每一步都需要精确设置，以确保模型的准确性。
在使用Comsol进行建模的过程中，首先需要选取适合的物理场接口。例如，针对流体流动应选用“流体流动（spf）”接口，而对于传热现象，则应选择“传热（ht）”接口。接下来，基于上述选定的物理场方程，在Comsol的配置界面上填入相应的参数与边界条件。比如，在设定流体流动的Navier-Stokes方程时，可以在“流体流动（spf）”接口下的“方程”设置部分，依据之前提供的无量纲Navier-Stokes方程的形式，来指定速度、压力等相关的变量及参数。同样的，在处理传热的热传导方程时，也需在“传热（ht）”接口中设置诸如密度、比热容、热导率等参数以及热源项。
通过逐步完成这些设置，可以构建出一个完整的锂离子电池热管理系统的电化学热耦合模型，从而能够精确地模拟并分析电池在不同工作状态下的热性能表现。通过上述对Comsol中锂离子电池热管理模型的电化学热耦合模型的研究，有助于我们更加深刻地理解电池在放电期间的热行为，为改进电池的热管理系统提供了坚实的理论基础和有效的模拟手段。
