在自动化产线追求极致效率的今天，环形导轨已成为实现精密循环运动的核心部件。然而，看似简单的“一个圆环”，其选型与应用却暗藏玄机。多少项目因选型不当而遭遇设备异响、精度骤降、寿命折损的窘境？本文旨在系统化梳理环形导轨从基础认知到精准选型的全流程，助您扫清雷区，从入门走向精通。
第一章：入门 · 识其“形”与“魂”——环形导轨基础认知
在进行选型之前，必须理解环形导轨究竟是什么，以及它为何能成为高效自动化的利器。
1.1 环形导轨是什么？
环形导轨系统是一种将直线导轨的精密直线运动通过弧形导轨段转化为连续循环运动的机构。其核心组成包括：
- 轨道： 高刚性、高精度的弧形与直线段拼接而成，是运动的“高速公路”。
- 滑块/滑座： 承载负载，内部包含滚动体（滚珠或滚柱），是运动的“跑车”。
- 驱动系统： 通常为伺服电机+同步带或直线电机，是系统的“发动机”。
- 保持器： 关键部件！它将滚动体“兜”在一起，确保通过弯道时平稳、不脱落。
1.2 为何选择环形导轨？核心优势
环形导轨具有以下核心优势：
- 无限循环运动： 实现真正的7x24小时不间断工作。
- 高精度与高刚性： 媲美直线导轨的定位精度和承载能力。
- 卓越的空间利用率： 将多个工位紧凑地集成在一个圆周上，节省设备空间。
- 高速度与高加速度： 适合高速节拍的生产场景。
入门避坑指南1：切勿将环形导轨简单理解为“弯曲的直线导轨”。其通过弯道时的力学特性、保持器设计等，是技术核心，也是选型首要考量点。
第二章：进阶 · 握其“脉”与“骨”——核心选型计算与避坑
本章是白皮书的核心，将揭示90%常见错误的根源。
2.1 负载分析：选型的基石（最常见的坑！）
负载计算不准，是一切问题的开端。必须综合分析以下四种力：
- 惯性力（动态冲击的元凶）：
- 公式：
(m: 总质量, a: 加速度)F? = m * a - 避坑：必须使用运动过程中的最大加速度进行计算。忽略此力，是导致早期滚道压痕和寿命骤降的首要原因。
- 公式：
- 外部工艺力（静载考验）：
- 如压装、铆接、钻孔等产生的力。此力直接作用于滑块，需明确其大小、方向和作用点。
- 弯矩与扭矩（偏载的沉默杀手）：
- 公式：
(F: 力, L: 力臂)M = F * L - 避坑：负载重心偏离滑块中心时，会产生倾覆力矩。选型时必须校核滑块的额定静力矩，否则会导致滑块卡死、滚动体异常磨损。
- 公式：
- 通过弯道的离心力/导向力： 高速通过弯道时产生，主要影响滑块外侧滚轮的受力。
2.2 寿命计算：从“玄学”到“科学”
环形导轨的寿命通常以额定寿命L10（90%的滑块能达到的运行距离）来衡量。
- 核心公式：
L10 = (C / P)? * 50 km
：滑块的基本额定动负载（查样本）。C
：等效负载。P
避坑：等效负载P并非恒定不变！必须将加速、匀速、减速、弯道、带工艺力等不同阶段的负载，根据时间或距离进行加权平均计算。用一个恒定的工艺力作为等效负载，是极其危险的。
2.3 精度等级：不是越高越好
- 行走平行度： 滑块顶面在运动过程中的跳动量。
- 高度/宽度尺寸： 影响安装与互换性。
避坑：根据您的实际应用需求（如视觉检测需高平行度，简单搬运则可放宽）选择精度，盲目追求最高精度会带来不必要的成本上升。
2.4 驱动方式的选择
- 同步带驱动： 性价比高，适用大多数场景，但需注意张紧与同步性。

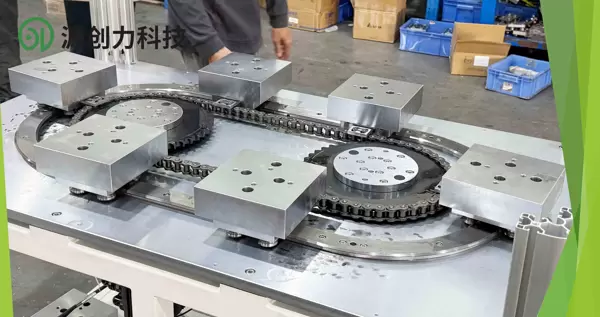

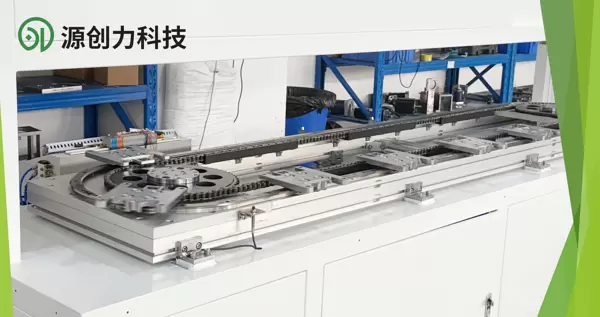

- 链条驱动： 适合重载低速，但有噪音和润滑问题。
- 直线电机驱动： 超高速度、高精度，无接触，成本最高。
避坑：同步带驱动需注意带的寿命和弹性形变对定位精度的影响；在需要绝对同步的多滑座应用中，直线电机是更优解。
第三章：精通 · 察其“微”与“实”——安装调试与实战应用
理论计算完美，实战栽跟头？细节决定成败。
3.1 安装基准“一刀切”
避坑：环形导轨必须安装在一个连续、平整、高刚性的基准面上。切勿分段安装在有段差或软连接的结构上，否则会导致轨道变形，内应力巨大，精度寿命全失。
3.2 拼接精度“无缝衔接”
避坑：轨道接缝处是振动和噪音的根源。安装时务必使用厂家提供的专用定位销和扭矩扳手，确保接缝处的高度平滑。用手感判断“差不多”是绝对的大忌！
3.3 润滑与防护“延年益寿”
- 润滑： 必须严格按照样本要求选用润滑脂/润滑油，并建立定期保养计划。
- 防护： 在粉尘、切屑、腐蚀性环境，必须加装防护罩（风琴罩、钢带罩等）。
避坑：认为“一次加油，终身免维护”是导致导轨提前报废的常见原因之一。
3.4 应用场景案例集锦
- 精密检测分选： 重点考量行走平行度与平稳性。
- 汽车焊接产线： 重点考量高刚性、大负载与抗冲击能力。
- 半导体/电子装配： 重点考量洁净度、高速度与高精度。
- 锂电卷绕/组装： 重点考量节拍、可靠性与长期稳定性
总结：从精通到卓越——您的选型避坑清单
为确保万无一失，请在选型前完成以下自查：
- [ ] 负载分析：是否已全面计算惯性力、工艺力、弯矩？
- [ ] 寿命校核：是否已基于正确的等效负载进行L10寿命计算？
- [ ] 精度确认：选择的精度等级是否满足应用且无性能浪费？
- [ ] 驱动选型：
驱动方式的选择是否符合速度、精度及预算的要求？
安装规划：
- 机台基准面的准备情况如何？
- 所需的安装工具和流程是否已经准备妥当？
运维计划：
- 润滑策略与防护措施是否已制定明确？
环形导轨的选择与应用，是理论力学、材料科学和实际经验紧密结合的系统工程。了解其基本原理，避免常见错误，才能使其在您的自动化设备中展现出“永动机”般的卓越性能。
