快速组态配置指南

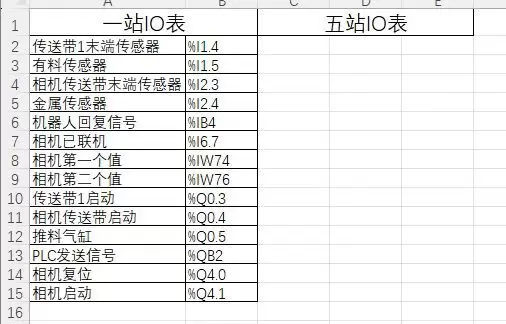

首先，定义IO表：
接着，选择合适的PLC型号：
然后，选择适合的HMI型号：

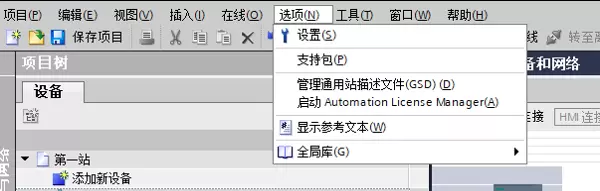

如果使用的是特定相机，需选择相应的GSD文件；若相机不在列表中，则手动添加：

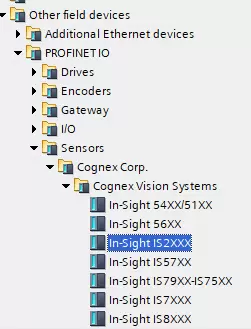

成功导入相机后，从以下选项中选择合适的设备类型：其他现场设备、PROFINET IO、传感器、In-Sight IS2XXX。

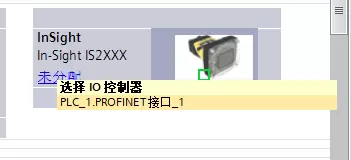

在设备列表中，点击‘未分配’，并选择profinet选项完成连接配置：

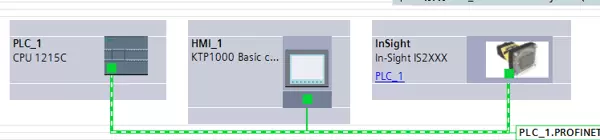

完成上述步骤后，您将看到最终的组态配置界面：

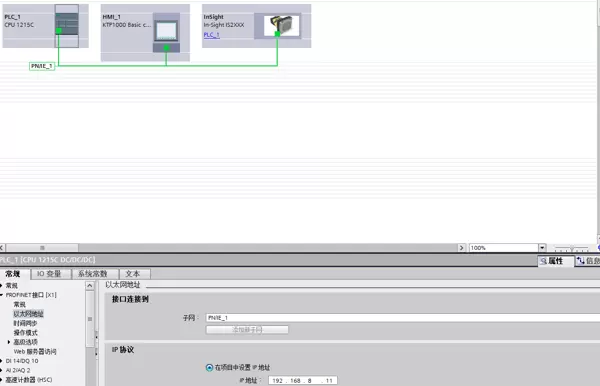

接下来，点击PLC图标，按照实际情况设置其以太网地址为192.168.8.11：

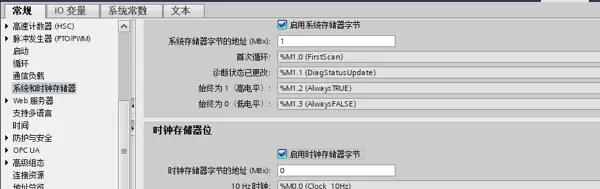

进入‘系统和时钟存储器’设置页面，确保选中所有必要的复选框：

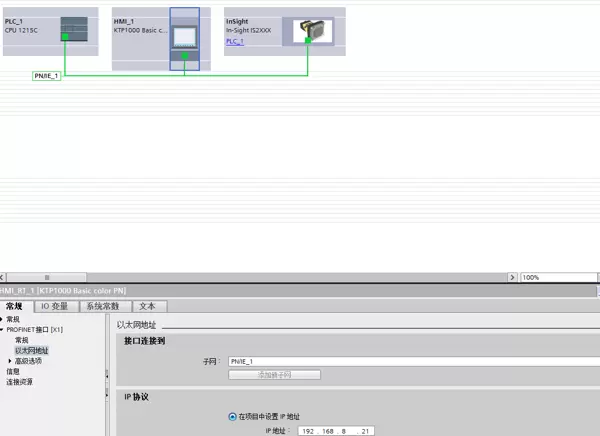

随后，点击HMI图标，并将其以太网地址更改为192.168.8.21：

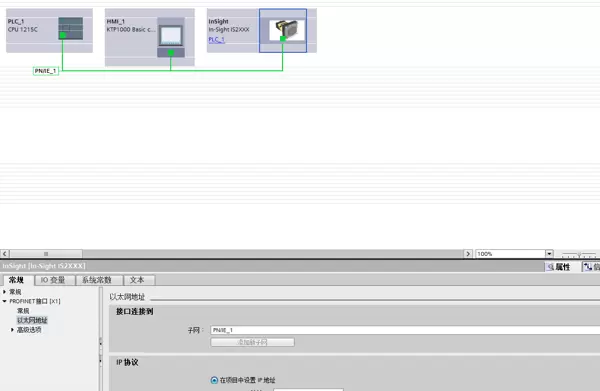

对于相机设备，同样需要点击并设置其以太网地址为192.168.8.41：
双击相机图标，进入详细设置界面：
在右侧的配置窗口中，仔细设置相机的IO参数，确保每一项都与实际需求相匹配：
