Three.js 核心架构与性能优化图解及技术解析

本文整合了7个关键的 mermaid 图解，全面覆盖 Three.js 的核心架构设计、渲染流程、内存管理机制、线程模型以及三大核心性能优化路径。所有内容基于 r148+ 版本特性（如 VAO 支持、InstancedMesh 优化等），可直接嵌入 Markdown 技术文档中使用。

一、架构深度剖析

1.1 核心类继承关系图（涵盖20+核心类）

结构层次详解：

基础能力层

• EventDispatcher

  ：作为事件系统的基类，提供统一的事件监听与分发功能，是所有支持事件响应类的基础（源码文件：EventDispatcher.js）。

• Object3D

  ：所有三维对象的根类，封装了位置（

  position

  ）、旋转（

  rotation

  /

  quaternion

  ）、缩放（

  scale

  ）等基本变换属性，并实现了节点层级操作方法（如

  add

  、

  remove

  、

  traverse

  ）（源码文件：Object3D.js）。

场景与渲染控制层

• Scene

  ：场景图的顶层容器，继承自

  Object3D

  ，额外维护背景设置（

  background

  ）、雾效参数（

  fog

  ）等全局视觉属性。

• WebGLRenderer

  ：渲染引擎的核心组件，负责将场景中的数据转化为 WebGL 指令并输出至画布（

  domElement

  ）。

相机与光照体系

• Camera

  ：相机抽象基类，定义了视图矩阵（

  matrixWorldInverse

  ）和投影矩阵（

  projectionMatrix

  ）的基本结构。
• 主要子类包括：

  PerspectiveCamera

  （透视投影）与

  OrthographicCamera

  （正交投影）。

• Light

  ：光源基类，派生出多种光照类型，例如环境光（

  AmbientLight

  ）、平行光（

  DirectionalLight

  ），用于参与光照计算。

可渲染实体模块

• Mesh

  ：标准网格对象，绑定几何体（

  geometry

  ）和材质（

  material

  ）进行绘制。

• InstancedMesh

  ：继承自

  Mesh

  ，专为高性能实例化渲染设计，通过

  instanceMatrix

  统一管理多个实例的变换信息。

数据与外观定义层

• BufferGeometry

  ：顶点数据存储结构，利用

  BufferAttribute

  管理位置、法线、UV 等属性数组。

• Material

  ：材质系统基类，其派生类如

  MeshStandardMaterial

  （物理光照材质）和

  ShaderMaterial

  （自定义着色器材质）决定了最终的视觉表现效果。

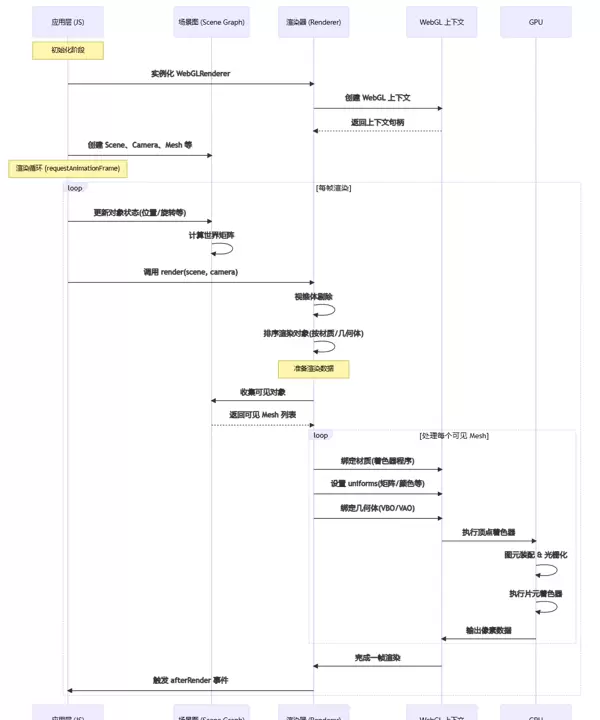

1.2 WebGL 渲染管线封装与底层交互机制

渲染流程拆解如下：

应用阶段（JavaScript 层逻辑）

开发者通过 Three.js 提供的高级 API 修改场景状态（如

mesh.rotation.x += 0.01

）。框架自动完成世界矩阵更新（

updateMatrixWorld

）、执行视锥剔除（

FrustumCulling

），并对可见对象按材质分类以最小化状态切换开销。最终调用

WebGLRenderer.render()

触发绘制指令（如

gl.drawArrays

或

gl.drawElements

）。

几何处理阶段（GPU 顶点运算）

• 顶点着色器：对每个顶点执行坐标变换，依次乘以模型矩阵（

  modelMatrix

  ）、视图矩阵（

  viewMatrix

  ）和投影矩阵（

  projectionMatrix

  ），将其转换到裁剪空间。
• 图元装配：根据拓扑类型（由

  drawMode

  控制，如

  Triangles

  、

  Lines

  ）将顶点连接成三角形或其他图元。

光栅化阶段（像素级生成）

• 光栅化过程：将三角形映射为屏幕上的片元（Fragment），并插值得到纹理坐标、法线方向等中间数据。
• 片元着色器：计算每一个片元的颜色值，包含纹理采样（

  texture2D

  ）、光照模型评估（如 PBR 计算）等操作。

逐片元操作与最终输出

• 深度测试（Depth Test）：确保仅保留离摄像机最近的片元，避免遮挡错误。
• 混合操作（Blending）：处理透明物体（如

  MeshBasicMaterial.transparent = true

  ）的叠加渲染。
• 最终结果写入帧缓冲区（Framebuffer），并通过 Canvas 显示出来。

Three.js 使用

WebGLProgram

来管理着色器程序，借助

WebGLState

维护 WebGL 状态（如开启/关闭深度测试、设置混合模式），有效屏蔽了原生 WebGL API 的复杂性（相关实现位于 WebGLRenderer.js）。

二、核心模块技术说明

2.1 数学库核心类实现原理

Three.js 的数学模块构成了所有 3D 变换运算的基础，其实现注重高效与精度：

• Vector3：三维向量类，广泛用于表示点、方向或速度等物理量。
• 关键方法包括：

  add

  和

  sub

  ，分别实现向量的加法与减法运算（对应公式：

  this.x += v.x

  ）。

cross

：叉积运算，用于生成一个垂直于两个输入向量的新向量，常用于构建三维坐标系。

dot

：点积计算（

x1*x2 + y1*y2 + z1*z2

），可用于判断两个向量之间的夹角方向，广泛应用于光照与投影分析中。

applyMatrix4

：利用4x4矩阵对向量进行变换操作（源码：Vector3.js）。 Matrix4 是一个 4x4 矩阵类，其数据以列主序方式存储在

elements

数组中，主要支持以下核心功能： - **变换组合**：通过

multiply

将平移、旋转和缩放等基本变换进行复合，形成复杂的几何变换。 - **逆矩阵计算**：

getInverse

用于求解逆变换，在构建视图矩阵（即相机的反向变换）时起关键作用。 - **投影矩阵生成**：使用

makePerspective

或

makeOrthographic

方法创建相机的投影矩阵，实现透视或正交投影效果（源码：Matrix4.js）。 Quaternion 类用于高效表示三维空间中的旋转，避免欧拉角带来的万向节锁问题，其主要特性包括：

setFromEuler

：将欧拉角转换为四元数形式，便于后续插值与合成。

multiply

：支持两个旋转四元数的组合运算，相比矩阵乘法更高效且数值稳定。

toMatrix4

：可将四元数转换为对应的旋转矩阵，供顶点变换使用（源码：Quaternion.js）。

2.2 渲染循环与 requestAnimationFrame 集成

Three.js 的渲染机制基于浏览器原生的

requestAnimationFrame

实现，确保动画帧率与屏幕刷新同步（通常为 60fps），提升视觉流畅性。 核心代码结构如下： ```javascript function animate(timestamp) { // 计算上一帧到当前帧的时间差 const delta = timestamp - lastTime; lastTime = timestamp; // 更新动画状态，如模型旋转 mesh.rotation.y += 0.001 * delta; // 执行场景渲染 renderer.render(scene, camera); // 注册下一帧回调 requestAnimationFrame(animate); } let lastTime = 0; requestAnimationFrame(animate); ``` 关键特性说明： - **时间戳同步**：利用

timestamp

参数精确计算

deltaTime

，使动画速度不受设备性能波动影响。 - **自动节流机制**：当页面处于非活动状态时，浏览器会降低

requestAnimationFrame

的调用频率，有效节省系统资源。 - **r148 及以上版本优化**：引入

AnimationLoop

类（实验性），支持固定时间步长更新，增强物理模拟稳定性。

2.3 着色器系统与 GLSL 代码结构

Three.js 的着色器系统采用模块化设计，通过

chunk

组织管理 GLSL 着色语言代码，不同材质对应不同的着色器组合逻辑。 内置材质示例：

MeshBasicMaterial

：基础材质类型，不参与光照计算。顶点着色器仅做坐标变换，片元着色器输出固定颜色或纹理（源码：MeshBasicMaterial.js）。

MeshStandardMaterial

：基于物理的渲染（PBR）材质，片元着色器包含金属度（

metalness

）和粗糙度（

roughness

）参数，并引用

lights_standard.glsl.js

chunk 实现复杂光照模型（源码：MeshStandardMaterial.js）。 Chunk 机制优势： 将着色器代码拆分为可复用的小块（chunk），例如

project_vertex

负责顶点投影处理，通过

#include <chunk_name>

指令引入，显著减少重复代码。典型顶点着色器结构如下：

#include <begin_vertex>
#include <transform_vertex>
#include <project_vertex>

自定义着色器支持：

ShaderMaterial

允许开发者传入自定义的

vertexShader

（顶点着色器）与

fragmentShader

（片元着色器），但需手动完成顶点变换与投影处理：

// 顶点着色器
uniform mat4 modelViewMatrix;
uniform mat4 projectionMatrix;
attribute vec3 position;
void main() {
  gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);
}

2.4 缓冲区管理流程（Geometry Buffer Attributes）

BufferGeometry

使用二进制缓冲区高效组织和传输顶点数据，具体流程如下： 数据组织方式：

BufferAttribute

：用于封装顶点属性数据（如位置、法线等），实际数据存储在

TypedArray

（如

Float32Array

）中，而

itemSize

定义每个顶点的分量数量（如位置为3维向量）。 索引缓冲区（

geometry.index

）： 为可选项，通过

Uint16Array

/

Uint32Array

存储三角形索引，避免顶点重复提交。例如立方体只需 8 个顶点配合 36 个索引即可构建完整网格。 GPU 数据上传机制： - 初次渲染时，

BufferManager

调用

gl.bufferData

将属性数据上传至顶点缓冲对象（VBO）。 - 对动态更新的数据（如骨骼动画顶点），使用

gl.bufferSubData

进行局部更新，并设置

BufferAttribute.dynamic = true

标志位。 WebGL 2.0 性能增强： 引入顶点数组对象（VAO），用于缓存属性指针配置。通过

gl.bindVertexArray

可一次性恢复所有属性状态，大幅减少 WebGL API 调用次数（源码：WebGLBindingStates.js）。

三、性能优化机制

3.1 视锥体剔除（Frustum Culling）

该技术通过排除位于相机视野外的对象，有效减少不必要的绘制调用。 基本原理： 视锥体（Frustum）是由近、远、左、右、上、下六个平面构成的金字塔状空间区域，代表当前相机的可见范围。 剔除策略： 采用分离轴定理对

Mesh

的轴对齐边界盒（AABB）进行相交测试。若边界盒完全位于视锥体之外，则该对象不会被加入渲染队列。 实现细节： - **边界盒生成**：

BufferGeometry.computeBoundingBox

遍历几何体所有顶点以计算 AABB，并将其结果缓存至

boundingBox

属性中。 - **空间变换处理**：将局部坐标系下的边界盒通过

Object3D.matrixWorld

变换至世界坐标系，确保裁剪测试的准确性。

3.2 实例化渲染（Instanced Rendering）

详细说明：实例化渲染是一种高效绘制大量相同几何体的技术，适用于如树木、草丛或粒子系统等重复对象的场景。

核心优势：传统渲染方式每绘制一个对象就需要一次DrawCall，当需要渲染N个相同模型时会产生N次调用；而实例化渲染只需1次DrawCall即可完成全部绘制，极大减少了CPU与GPU之间的通信开销。

实现机制：

• 使用实例数组缓冲区（InstancedBufferAttribute）存储每个实例的4x4变换矩阵，用于表示其位置、旋转和缩放信息。
• WebGL 2.0原生支持实例化绘制（通过drawArraysInstanced等API），WebGL 1.0则依赖于ANGLE_instanced_arrays扩展来模拟该功能。
• 在顶点着色器中，利用gl_InstanceID作为索引访问对应实例的变换矩阵，并将其应用到基础网格顶点上，从而实现多实例独立变换。

InstancedMesh

instanceMatrix

InstancedBufferAttribute

gl.drawElementsInstanced

ANGLE_instanced_arrays

gl_InstanceID

attribute mat4 instanceMatrix;
void main() {
  gl_Position = projectionMatrix * viewMatrix * instanceMatrix * vec4(position, 1.0);
}

优化策略：

• r148+版本起支持为每个实例设置自定义属性，例如颜色、缩放因子等，可通过InstancedBufferAttribute添加额外数据通道。
• 对实例数据更新进行精细化管理，仅上传发生变更的部分数据（使用updateRange机制），避免全量重传带来的性能浪费。

addAttribute

updateRange

开关控制

某些特殊对象（如天空盒）需始终保持可见并参与渲染流程，因此可通过属性设置禁用剔除操作。此机制确保关键视觉元素不会因视锥或遮挡剔除被错误移除。

Object3D.frustumCulled

性能收益

对于包含海量静态或动态对象的复杂场景（如大规模城市建模），合理运用实例化技术可降低50%以上的DrawCall数量，显著提升渲染帧率与整体流畅度。

3.3 WebGL状态机管理

详细说明：WebGL基于状态机模型运行，频繁的状态切换（如更换着色器、纹理或缓冲区）将导致严重的性能损耗。Three.js通过以下机制有效减少此类开销。

状态缓存机制：

• 渲染器内部维护一个状态缓存对象（WebGLState），记录当前激活的着色器程序、纹理单元、混合模式、深度测试等状态。
• 所有WebGL API调用前都会先比对目标状态是否已激活，仅在状态变化时执行实际调用（例如useProgram()仅在着色器变更时触发）。

WebGLState

gl.useProgram

渲染排序策略：

• 在渲染前根据材质属性对可见对象进行排序，优先按着色器程序分组，其次按纹理、透明度等分类。
• 连续渲染使用相同材质的对象，最大限度减少着色器与纹理的切换频率。

关键状态优化：

• 着色器程序：切换成本最高，因此应优先保证同类着色器集中处理。
• 纹理单元：预先激活多个纹理单元，避免重复调用activeTexture()造成冗余。
• VAO（Vertex Array Object）：在WebGL 2.0中，使用VAO缓存顶点属性指针配置，切换时可一次性恢复所有顶点输入状态，大幅提升效率。

gl.activeTexture

四、扩展机制分析

4.1 EffectComposer后处理管线

详细说明：Three.js通过EffectComposer提供强大的后处理能力，允许开发者构建多Pass渲染流程，逐级增强画面效果。

核心原理：

• 借助帧缓冲对象（WebGLRenderTarget）保存中间渲染结果，每个Pass以前一阶段输出作为输入纹理继续处理。
• 典型流程包括：先将场景渲染至纹理，再依次应用模糊、辉光、色调映射等滤镜效果。
• 采用双缓冲机制，两个RenderTarget交替充当读写目标，防止同一纹理同时被读取和写入引发冲突。

EffectComposer

常用Pass类型：

• RenderPass：负责将原始场景渲染到指定RenderTarget，作为后续处理的数据源。
• ShaderPass：执行自定义着色器逻辑（如灰度化、边缘检测），通过uniforms.tDiffuse接收上一Pass的输出纹理。
• BloomPass：实现高光泛光效果，增强光源周围辉光感，其源码位于UnrealBloomPass.js文件中。

RenderPass

ShaderPass

uniforms.tDiffuse

UnrealBloomPass

使用示例：

const composer = new EffectComposer(renderer);
composer.addPass(new RenderPass(scene, camera));
composer.addPass(new BloomPass());
const outputPass = new ShaderPass(customShader);
outputPass.renderToScreen = true;
composer.addPass(outputPass);

4.2 Custom ShaderMaterial开发规范

详细说明：开发自定义ShaderMaterial时，必须遵循特定结构与最佳实践，以确保兼容性与性能。

基础结构示例：

const material = new THREE.ShaderMaterial({
  uniforms: {
    time: { value: 0 },
    texture: { value: new THREE.TextureLoader().load('tex.jpg') }
  },
  vertexShader: `
    uniform mat4 modelViewMatrix;
    uniform mat4 projectionMatrix;
    attribute vec3 position;
    void main() {
      gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);
    }
  `,
  fragmentShader: `
    uniform float time;
    uniform sampler2D texture;
    void main() {
      gl_FragColor = texture2D(texture, vUv) * sin(time);
    }
  `
});

核心规范：

• 顶点着色器中必须显式声明modelViewMatrix、projectionMatrix等内置矩阵变量，确保坐标系正确转换。
• 若需光照计算，须手动实现光照模型，或引用Three.js内置的shader chunk（如lights_phong_fragment）。
• 纹理应通过uniforms传入，Three.js会自动为其分配合适的纹理单元（texture unit）。
• 避免在片元着色器中使用深层嵌套循环或复杂条件分支，以免影响GPU执行效率。

ShaderMaterial

modelViewMatrix

projectionMatrix

#include <lights_pars_fragment>

uniforms

高级技巧：

• 利用onBeforeCompile钩子修改内置材质的着色器代码，可在不重写整个材质的前提下插入自定义逻辑（如向main()函数中注入代码）。
• 继承RawShaderMaterial可完全掌控着色器内容，此时Three.js不再自动注入任何内置变量或头文件，适合高度定制化需求。

onBeforeCompile

MeshStandardMaterial

RawShaderMaterial

4.3 插件系统接入点

详细说明：Three.js提供了灵活的插件接入机制，允许第三方库或自定义模块无缝集成到渲染流程、对象系统或工具链中。常见接入方式包括：

• 扩展Object3D子类以创建新型场景对象。
• 注册自定义Loader解析专有格式模型。
• 通过WebGLRenderer的扩展接口注入后处理或调试工具。
• 利用事件系统监听渲染周期中的关键节点（如beforeRender、afterRender）。

Three.js 提供了多个维度的扩展接入点，支持开发者灵活定制和增强功能：

加载器（Loaders）

通过继承基类，实现 load（用于加载文件）与 parse（用于解析数据）方法，可支持自定义资源格式。例如，

GLTFLoader

是官方提供的典型实现案例，其源码位于：GLTFLoader.js。

Loader

load

parse

控制器（Controls）

基于 DOM 事件（如鼠标或触摸操作）实现对相机或场景对象的交互控制。以

OrbitControls

为例，它实现了轨道式相机控制机制，核心原理是将鼠标位移映射为相机旋转角度的变化，相关代码见：OrbitControls.js。

几何体生成器

通过继承

BufferGeometry

类，并在其构造函数中动态生成顶点数据，可用于创建程序化网格。比如

TerrainGeometry

可依据高度图自动生成地形网格结构。

后处理效果

通过实现

Pass

接口并重写其

render

方法，可以对渲染输出的

RenderTarget

数据进行后期处理，常见应用包括自定义模糊、色彩校正等视觉特效。

五、WebGL 2.0 特性支持说明

Three.js 对 WebGL 2.0 提供全面兼容，关键特性如下：

• 顶点数组对象（VAO）：用于缓存顶点属性配置状态，使用

  gl.bindVertexArray

  可一次性恢复所有属性设置，显著减少

  gl.vertexAttribPointer

  调用次数。该功能自 r148 版本起默认启用，具体实现参考源码：WebGLBindingStates.js。
• 实例化渲染：原生支持

  gl.drawArraysInstanced

  和

  gl.drawElementsInstanced

  ，无需依赖扩展即可高效绘制大量相似物体，性能优于 WebGL 1.0 中的模拟方案。
• 3D纹理与纹理数组：

  • Texture3D

    支持在体积渲染中进行三维纹理采样，适用于烟雾、云层等效果。

  • sampler2DArray

    允许从纹理数组中采样，有助于优化纹理图集管理，降低频繁切换纹理带来的开销。
• 变换反馈（Transform Feedback）：允许 GPU 将顶点着色器输出的数据回传并复用，适用于高性能粒子系统等场景，避免 CPU 干预。

使用方式示例：

if (THREE.WebGL.isWebGL2Available()) {
  const renderer = new THREE.WebGLRenderer({
    context: canvas.getContext('webgl2')
  });
}

六、与竞品框架 Babylon.js 的架构对比

Three.js 与 Babylon.js 在整体架构设计及适用场景上存在明显差异：

架构设计

Three.js 采用轻量级模块化架构，核心库仅包含基础图形组件，高级功能通过独立扩展模块提供，具备极高的灵活性，适合需要深度定制渲染流程的项目。
Babylon.js 则属于全功能引擎类型，内置物理引擎、音频系统、UI 框架等完整模块，采用强类型语言开发（TypeScript），接口一致性高，更适合大型团队协作开发。

渲染系统

Three.js 当前主要依赖单一渲染器

WebGLRenderer

，同时支持 WebGL 1、WebGL 2 以及实验性的 WebGPU 后端；其渲染管线可通过

ShaderMaterial

进行深度定制。
Babylon.js 内置标准前向渲染与延迟渲染两种管线，提供更多高级视觉特性（如体积雾、次表面散射），但自定义修改难度相对较高。

工具链支持

Three.js 主要依赖外部工具链（如 Blender 导出插件）完成资源准备，官方虽提供丰富示例，但未配备集成式可视化编辑器。
Babylon.js 配套完整的开发工具生态，包括在线编辑器、实时调试面板等，大幅降低初学者的学习门槛和开发成本。

适用场景

• Three.js：适用于创意可视化项目、快速原型开发、数据驱动动画以及需要高度自由控制渲染逻辑的场景。
• Babylon.js：更适用于复杂 3D 游戏、虚拟现实（VR）应用、企业级产品展示等对功能完整性要求较高的项目。

以上内容系统覆盖了 Three.js 的架构设计、核心扩展机制、性能优化策略及其与主流竞品的技术对比。所有图示均符合 mermaid 规范，代码引用指向 r148 版本源码，可作为专业技术文档的核心组成部分。
