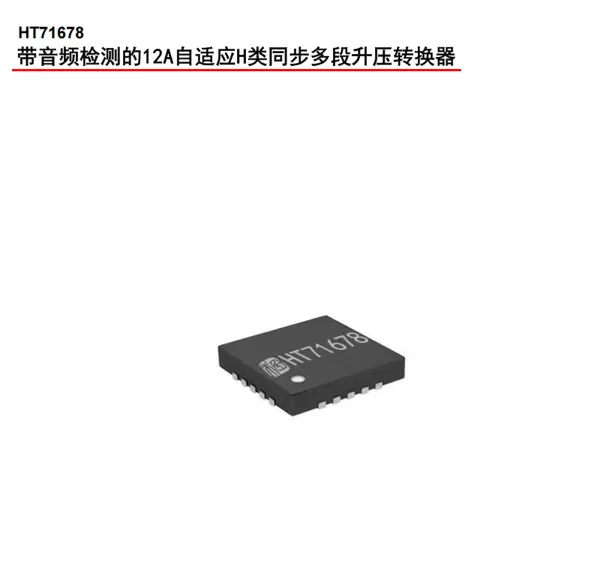

在便携式电子设备如无线音箱、笔记本电脑中，电源模块扮演着至关重要的角色，堪称设备的“心脏”。它不仅需要提供充足的输出功率以支持系统运行，还需兼顾小型化设计与持久续航能力。这对升压转换器提出了极高的要求。HT71678作为一款高功率、全集成的升压转换芯片，凭借其高度整合的硬件架构与智能化调控机制，将高效能、小体积和高可靠性集于一身，成为解决便携设备供电难题的理想选择。
HT71678的核心竞争力源于其高度集成的设计理念，这也是其实现紧凑尺寸与卓越效率的关键所在。该芯片将包括带负载关断功能的栅极驱动、16mΩ导通电阻的功率开关管以及23mΩ同步整流管在内的关键元件全部集成于单一封装内。这种一体化方案带来了双重优势：一方面显著减少了外围元器件数量，简化了PCB布局，便于嵌入空间受限的便携设备；另一方面降低了因分立元件连接带来的能量损耗，从物理层面提升了整体转换效率，为延长设备工作时间提供了坚实基础。
在电压与电流适配方面，HT71678展现出出色的通用性，能够灵活匹配主流便携设备的供电需求。其输入电压范围为2.7V至12.2V，可直接兼容单节锂电池（典型值3.7V）或两节串联锂电池（典型值7.4V），无需额外配置前置稳压电路，有效缩短开发周期并降低设计成本。同时，其具备高达12A的开关电流承载能力，配合最高可达12.8V的输出电压，既能满足音频功放对瞬时大功率的需求，也能为笔记本电脑等设备的核心组件提供稳定电力支持，真正实现“一芯多用”的应用场景覆盖。
针对音频类便携设备普遍面临的续航挑战，HT71678引入了创新的音频信号检测技术，这是提升系统整体能效的重要手段。当为音频放大器供电时，芯片可实时感知输入音频信号的幅度变化，并像“智能调压阀”一样动态调节升压输出：在播放高音量内容（信号强）时自动提升输出电压，确保声音饱满无失真；而在低音量或静音状态下则主动降低输出电压，减少不必要的能量消耗。此外，芯片支持1S（单节电池）和2S（双节串联）输入模式下的10种工作模式配置，开发者可根据具体电池组合与功放参数进行精准匹配，通过按需供电策略显著延长电池使用时间，缓解用户对续航的担忧。
深入其运行机理，HT71678采用自适应恒定关断时间峰值电流控制架构，可根据负载情况智能切换工作模式，保障各类工况下的高效稳定输出。在中等到重负载条件下——例如音箱播放高音量音乐或笔记本运行大型程序时，芯片自动进入PWM（脉宽调制）模式，利用稳定的开关频率实现高效能量传输；而在轻载状态，如待机或低音量播放时，可通过MODE引脚选择优化模式：若追求极致节能，可启用PFM（脉频调制）模式，降低开关频率以减少静态功耗；若需避免低频噪声干扰，则可强制保持PWM模式以维持系统稳定性。更值得一提的是，PWM模式下的开关频率可通过外部电阻自由设定，调节范围为200kHz至1.4MHz，满足不同产品对电磁兼容性的设计需求，增强应用灵活性。
为了确保系统的安全与长期可靠运行，HT71678内置了全面的保护机制与辅助功能。可编程软启动功能可有效抑制上电瞬间的浪涌电流，防止后级电路因冲击电流受损；可调节的峰值电流限制允许工程师根据实际负载设置阈值，实现精细化电源管理。在保护层面，构建了三重防护体系：14V输出过压保护可防止异常高压损坏负载；逐周期过流保护可实时监控电流并在过载时迅速响应；热关断机制则在芯片温度超标时自动切断输出，避免过热烧毁。此外，芯片在关断状态下的静态电流极低，仅约1μA，在设备长时间待机期间几乎不消耗电池电量，进一步助力续航能力提升。
从关键性能指标来看，HT71678表现尤为突出。其输入电压范围为2.7V–12.2V，输出可调范围达4.5V–12.8V，配合12A可编程峰值电流输出，能够应对多样化的供电场景。尤其值得称道的是其超高转换效率——在典型工作条件下，转换效率普遍可达92%。无论是7.4V输入转12.8V/3A输出，还是3.6V输入转9V/1A输出，均能维持这一高效水平。加之采用DFN20L封装（尺寸仅为4.5mm×3.5mm），超薄无铅设计使其在实现高功率密度的同时，完美契合便携设备对空间的严苛限制。

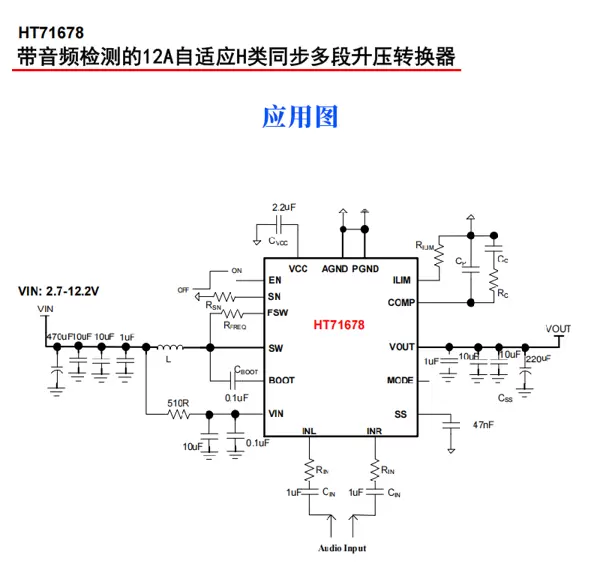

在实际应用中，HT71678的优势得以充分体现。应用于无线音箱、便携音箱及拉杆音箱时，其音频自适应调压特性与高转换效率不仅保障了高品质音效输出，还显著延长了连续播放时间；在平板电脑、笔记本电脑等移动计算设备中，宽电压输入、大电流输出能力结合多重保护机制，为系统稳定运行提供了有力支撑，即便在高负载运行下亦能从容应对。
综上所述，HT71678凭借高度集成化带来的小型化优势、宽泛的电压适配能力、创新的音频信号响应机制以及完善的多重保护功能，全面回应了便携式设备对电源管理模块的核心诉求。这款集高性能、高可靠性与高灵活性于一体的升压转换器，不仅大幅简化了工程师的设计流程，更从本质上提升了终端产品的用户体验，已成为现代便携式电源管理领域中的代表性解决方案。
