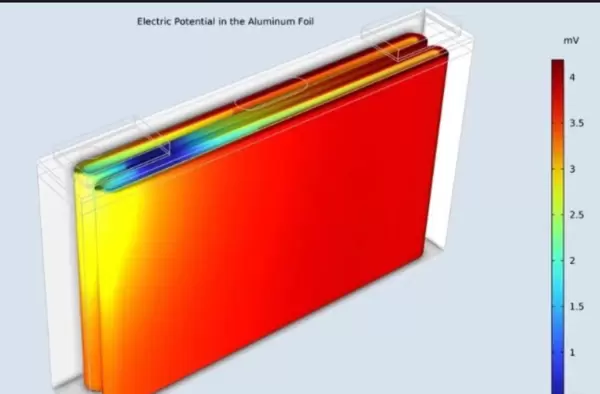

在锂离子电池的设计与分析中，方形电池的三维建模技术正逐渐成为研究热点。通过构建精确的三维结构模型，可以更真实地反映电芯内部集流体、极耳等关键部件对电流分布、电位变化以及产热行为的影响。
该模型基于经典的三维Newman电化学框架，并引入了颗粒尺度上的锂离子嵌入与扩散过程，从而实现了从微观到宏观的多尺度耦合描述。同时，模型还综合考虑了欧姆极化、电化学极化等因素带来的热量生成机制，涵盖了电极、隔膜、集流体等各部分之间的热传导行为。

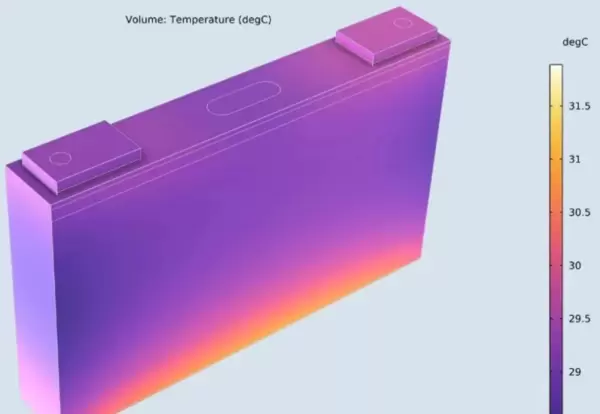

尽管如此，在局部电流密度和局部荷电状态（SOC）的预测上，电池三维结构所带来的影响相对有限。因此，在多数工程应用场景中，常采用一种混合策略：先利用一维电化学模型计算局部热源，再将结果映射至三维域中进行温度场仿真。这种方法在保证精度的同时显著降低了计算成本。
然而，这一简化方法的有效性会随集流体材料类型或电池几何构型的变化而改变。例如，当使用铜铝复合集流体时，最大温升区域可能不再出现在极耳位置，而是转移至隔膜边缘——这种现象揭示了材料属性微小变动即可引发整体热分布格局的重构。
为了深入理解此类复杂行为，全三维模型具有不可替代的价值。它不仅能捕捉到传统低维模型难以体现的空间非均匀性，还可用于验证一维近似模型的准确性，提升整体仿真可信度。
在实际建模过程中，网格划分是决定仿真精度的关键步骤之一。以下是一个典型的三维网格生成代码示例：
import numpy as np
from scipy.spatial import Delaunay
particle_centers = np.random.rand(200,3)*1e-4
# 创建四面体网格
mesh = Delaunay(particle_centers)
# 可视化局部网格
import matplotlib.pyplot as plt
fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')
ax.plot_trisurf(particle_centers[:,0],
particle_centers[:,1],
particle_centers[:,2],
triangles=mesh.simplices)
plt.savefig('particle_mesh.png', dpi=300)该代码采用Delaunay三角剖分算法构建电极颗粒的立体结构。其中，
1e-4所设定的尺度参数对应实际尺寸约为100微米的活性颗粒。经可视化处理后，可清晰观察到颗粒间的孔隙结构——这些区域正是电解液渗透及锂离子传输的主要通道，直接影响电池的动力学性能。
% COMSOL热源耦合设置
model.physics('ht').feature('hs1').set('Q0', 'j_local^2*sigma_eff');
model.mesh('mesh1').feature('size').set('hmin', 0.1e-5);
model.mesh('mesh1').feature('size').set('hmax', 5e-5);
model.mesh('mesh1').run();在热源计算方面，研究发现极耳区域的电流密度往往可达平均值的三倍以上，类似于交通高峰期的拥堵节点，电荷在此高度集中。为此，在使用COMSOL进行瞬态热仿真时，必须对该区域实施局部网格加密。
通常将
hmin设置为10微米量级，以确保能够准确捕捉极耳边缘处剧烈变化的温度梯度。
模型验证环节同样至关重要。为评估其鲁棒性，常采用蒙特卡洛参数扰动法开展大规模参数扫描：
from SALib.sample import saltelli
problem = {
'num_vars': 5,
'names': ['sigma_cc', 'D_li', 'k_sep', 'h_convection', 'epsilon'],
'bounds': [[3e7, 5e7], [1e-14, 1e-13], [0.1, 0.5], [5, 20], [0.3, 0.45]]
}
param_values = saltelli.sample(problem, 1000)
np.save('param_sweep.npy', param_values)该方法可在高性能计算（HPC）集群上并行执行，生成上千种工况下的响应数据。值得注意的是，当电解液中锂离子扩散系数 D_li 低于 5×10 m/s 时，模型预测的析锂风险区域会出现突变式扩展。这种强非线性响应极易被简化模型忽略，凸显出高维建模的重要性。
最后需要强调的是，虽然三维模型具备强大的解析能力，但并不意味着所有问题都需直接启用全尺寸仿真。经验丰富的研究人员通常遵循“由简入繁”的原则：先用一维模型快速定位关键参数与敏感区域，再在重点部位启用三维精细化仿真。
这就像先用望远镜锁定目标方向，再切换至显微镜观察细节特征，既能节省计算资源，又能聚焦核心问题。毕竟，电池仿真的最终目的并非追求模型复杂度，而是服务于实际工程设计与优化。
