二阶RC电池模型参数在线辨识：基于最小二乘法的FFRLSBMS应用
在电池管理系统（BMS）的研发过程中，精确的电池模型参数辨识是实现高精度状态估计和性能预测的关键环节。本文重点探讨基于最小二乘法的二阶RC等效电路模型参数在线辨识方法，并将其应用于动态工况下的端电压实时验证，确保电压误差控制在20mV以内。同时，该方案也可用于与离线辨识结果进行对比分析。
二阶RC电池模型结构概述
二阶RC模型是一种广泛采用的电池等效电路模型，能够有效反映电池在充放电过程中的瞬态响应特性。该模型由一个欧姆内阻 $ R_0 $ 和两个并联的RC网络（即 $ R_1-C_1 $ 与 $ R_2-C_2 $）构成。通过准确辨识这些元件参数，可以提升对电池端电压、SOC（荷电状态）及SOH（健康状态）的估算精度。
在线辨识与离线辨识的比较分析
离线参数辨识通常依赖于实验室条件下采集的静态或准静态数据集，在非实时环境中完成参数拟合。其优势在于可使用大量历史数据进行优化计算，算法复杂度容忍度较高。然而，由于实际运行环境多变，离线获取的固定参数难以适应温度变化、老化效应及负载波动等动态因素，导致模型泛化能力受限。
在线参数辨识则是在电池运行过程中持续更新模型参数，具备更强的环境适应性。借助实时电流、电压反馈信息，系统能动态调整模型参数，使仿真输出更贴近真实行为。尽管对算法效率和计算资源要求更高，但其在真实BMS场景中更具实用价值。
基于最小二乘法的FFRLS-BMS在线辨识机制
最小二乘法作为一种经典的参数估计技术，被广泛应用于系统建模与辨识领域。在本应用中，目标是寻找一组最优参数，使得模型输出电压 $ V_{model} $ 与实测电压 $ V_{measured} $ 之间的残差平方和最小化：
$$ J = \sum_{k=1}^{N} e^2(k), \quad \text{其中} \quad e(k) = V_{measured}(k) - V_{model}(k) $$
通过构建输入变量矩阵（包含电流积分项、历史电压、时间常数相关因子等），利用递推或批处理方式求解参数向量 $ \theta $，从而实现模型参数的动态更新。
以下为Python中实现核心最小二乘求解逻辑的示意代码片段（仅为原理展示，实际工程需加入滤波、初始化、稳定性判断等模块）：
import numpy as np
# 假设我们已经有测量的电压数据V_measured和模型预测所需的输入数据X
V_measured = np.array([1, 1.1, 1.2, 1.3, 1.4])
X = np.array([[1, 0.1], [1, 0.2], [1, 0.3], [1, 0.4], [1, 0.5]])
# 利用最小二乘法求解参数
parameters = np.linalg.inv(X.T.dot(X)).dot(X.T).dot(V_measured)
print(parameters)在此示例中，V_measured 表示实际采样的端电压序列，
X代表构造的回归输入矩阵，通常包含与极化电压衰减相关的指数衰减项与时序特征。关键求解步骤如下：
np.linalg.inv(X.T.dot(X)).dot(X.T).dot(Vmeasured)该公式表示：先计算 $ \Phi^T\Phi $ 的逆矩阵，再左乘 $ \Phi^T $ 与测量值向量 $ Y $ 的乘积，最终获得使代价函数最小化的参数估计值。此过程可在每个采样周期重复执行，以支持在线更新。
XV_measured参数辨识后的端电压实时验证策略

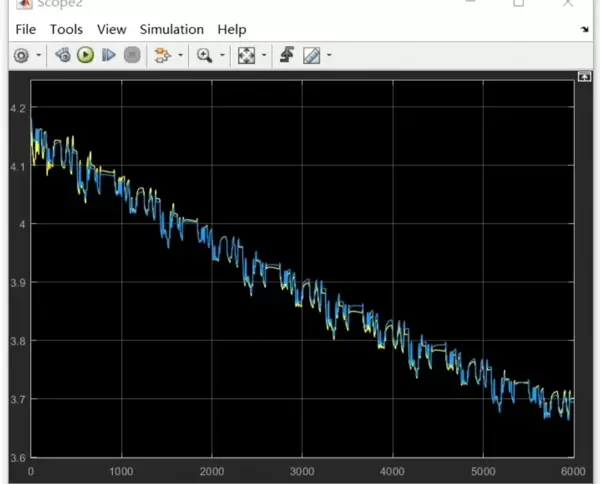

完成参数辨识后，需将所得参数代入二阶RC模型，进行端电压的实时仿真输出，并与实际电芯测量值进行比对。验证目标为在动态负载工况下，模型预测电压与实测电压的偏差不超过 ±20mV。

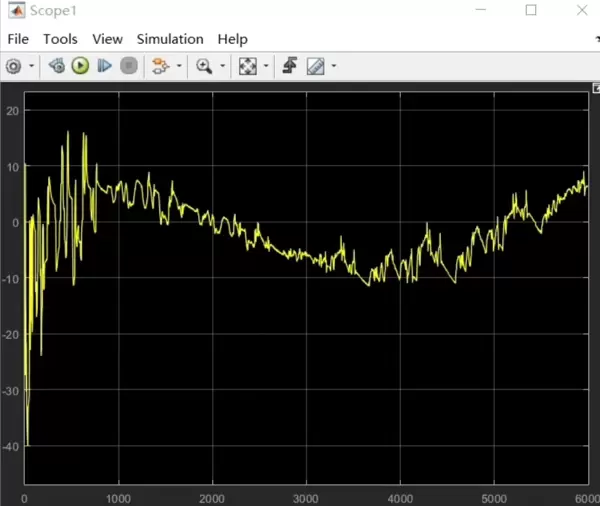

可在Simulink环境中搭建完整的二阶RC模型结构，导入辨识出的 $ R_0, R_1, C_1, R_2, C_2 $ 参数，输入实际电流作为激励信号，模拟端电压响应。随后将仿真结果与原始电芯数据中的实测电压曲线叠加绘制，通过误差计算模块监控最大偏差是否满足设定阈值。
配套资源说明
本次研究提供完整的可运行程序框架，包含：

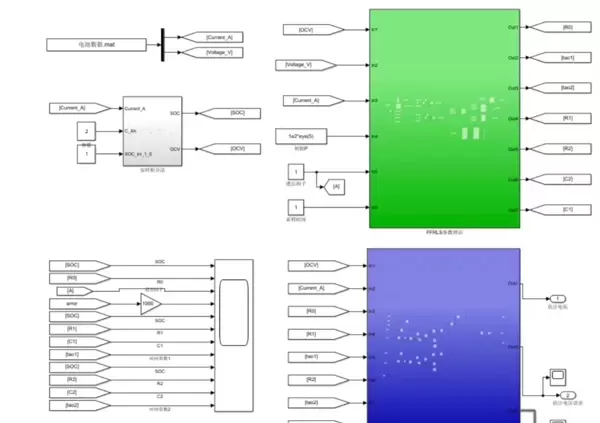

- Simulink模型文件：清晰呈现二阶RC模型结构、参数输入接口及电压误差计算流程；
- 实测电芯数据集：涵盖多种充放电工况下的电流、电压、温度等时序数据，支持模型训练与验证；
- 核心算法代码：基于Python/Matlab的最小二乘实现脚本，结构清晰，易于替换不同数据源进行跨场景测试；
- 理论推导资料：涵盖最小二乘法在电池建模中的数学建模思路，包括状态方程离散化、回归矩阵构建等内容，详细推导可参考相关专业文献。
此外，建议进一步查阅电力电子、储能系统及电池管理领域的权威书籍与近年发表的学术论文，深入了解二阶RC模型在不同老化阶段与温度条件下的参数变化规律及其辨识优化方法。
总结
通过对二阶RC电池模型实施基于最小二乘法的在线参数辨识，结合Simulink仿真平台进行端电压验证，能够在复杂动态工况下保持较高的模型精度。相较于传统离线方法，在线辨识更能体现电池实时状态的变化趋势，有助于提升BMS的整体控制性能。未来可通过引入遗忘因子（如FFRLS）、卡尔曼滤波或其他自适应算法进一步增强参数跟踪能力，适应更广泛的运行环境。
