汇川变频器刷机与监控工装解决方案
本工装支持汇川系列变频器的程序烧录、参数监控及在线调试，配合上位机软件可实现高效稳定的设备管理。适用于多种型号的汇川变频器，具备良好的兼容性与实用性。
系统组成与连接方式：

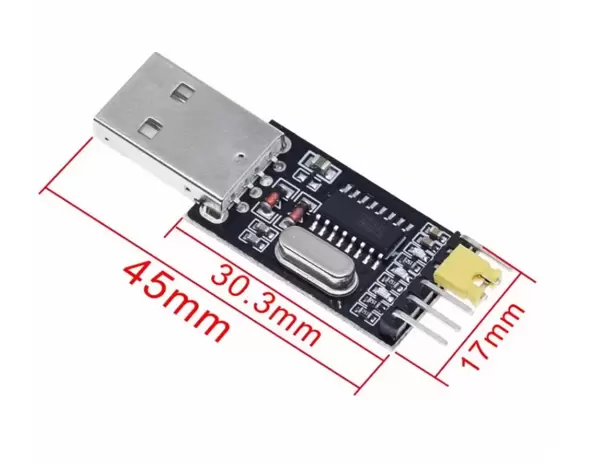

- 准备一个USB转TTL串口模块（可通过常规电子元器件渠道获取）。

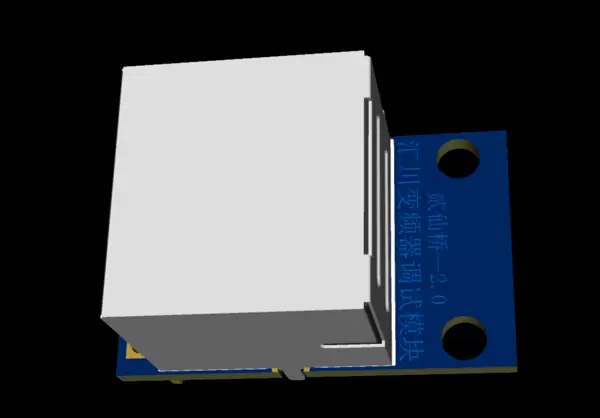

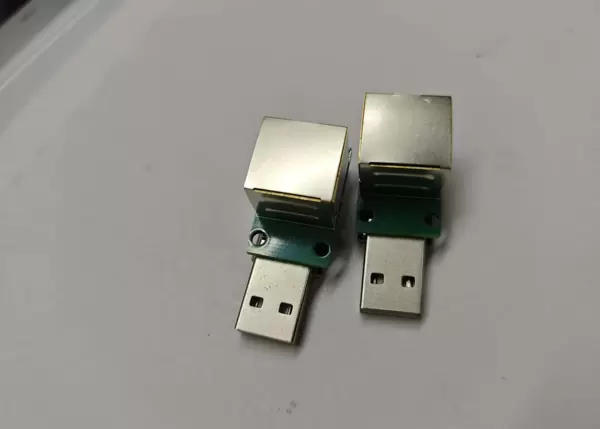

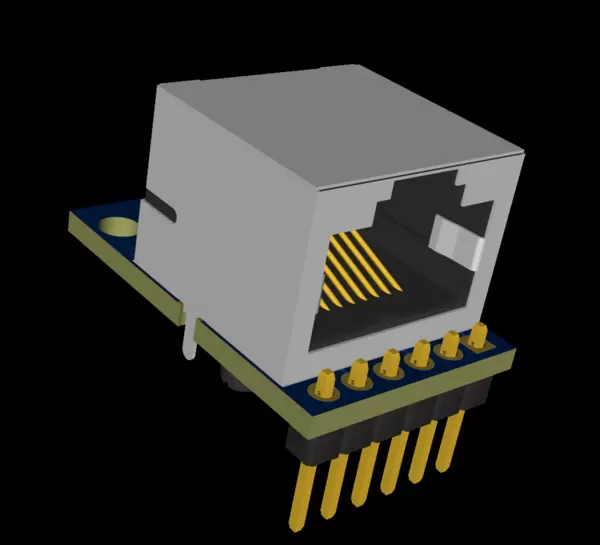

- 使用嘉立创设计并制作一块PCB电路板，用于实现串口针脚到网口的信号转换。

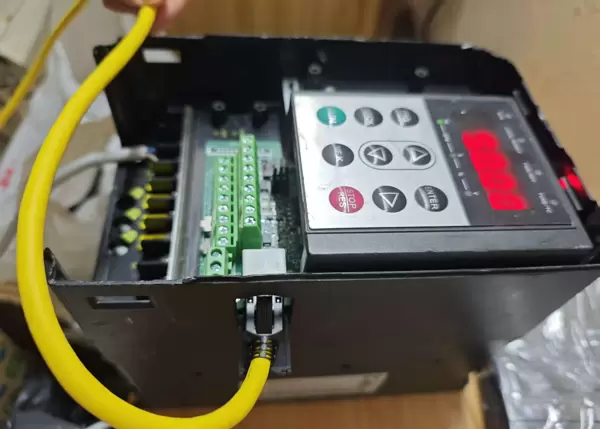

- 将USB端接入电脑，利用网线将模块的网口与目标变频器的网口进行连接。

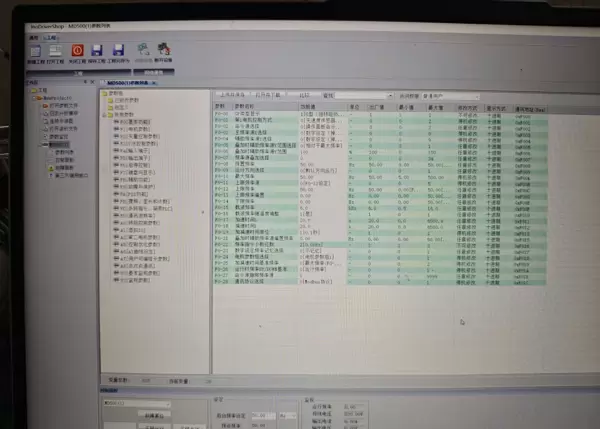

- 在电脑端运行InoDriverShop_MD软件，启用自适应波特率功能，自动搜索并识别对应变频器型号，即可实现在线参数读取、修改与监控。
适用机型范围（理论上均支持）：
- MD380
- MD500
- CS710
- MD290
- MD500PLUS
- CS700
- ES510
- IS580
- ES810
注：除MD500外，其余型号尚未完成实测验证，后续测试完成后将更新实际适配情况。
测试发现，在变频器未上电的情况下，串口模块仍可为其提供5V电源，支持基础参数的调试与读写操作，便于现场维护与快速配置。
