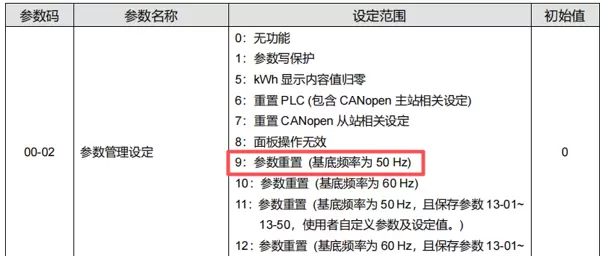

在进行台达MS300变频器转矩模式配置时，首先需将参数00-02设定为9，随后等待设备完成恢复出厂设置的操作。

由于转矩控制模式需要与电机特性匹配，因此在正式运行前应执行电机自学习过程。该步骤可确保变频器准确获取电机相关参数，提升控制精度。

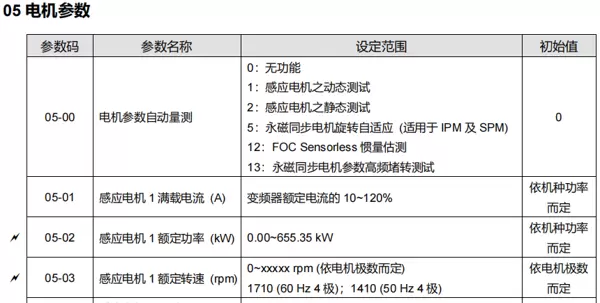

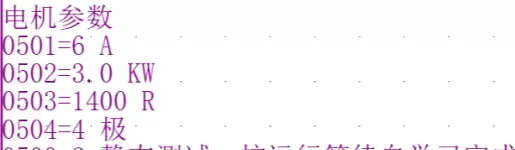

以一台3kW的转矩电机为例，根据其铭牌信息正确配置相应参数后，将参数0500设为2，接着按下运行键启动自学习程序。当自学习过程结束后，系统会自动填充0505至0509之间的各项参数值。

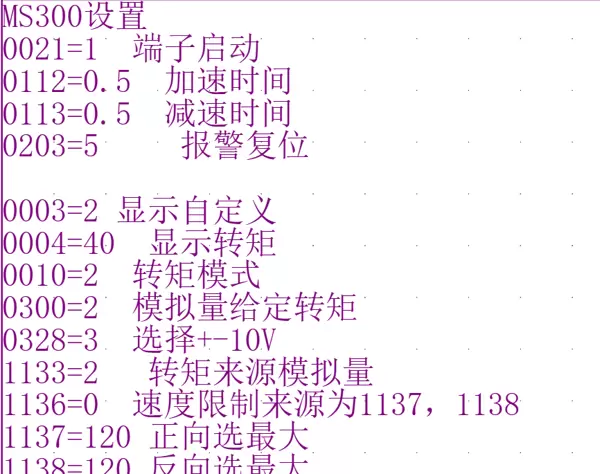

完成自学习后，继续进行以下关键参数设置：将00-03调整为2，00-04设置为40。如此设置后，即可通过变频器自带的数码管实时查看当前输出转矩的百分比状态。

本应用中采用台达DVP-20EX200R型号PLC，利用其±10V模拟量输出实现对电机正反转的控制。值得注意的是，在MS300变频器的转矩模式下，仅支持±10V电压信号作为方向控制方式。通过向PLC的特殊寄存器D1117写入-2000到+2000范围内的数值，即可对应输出相应的±10V电压信号。

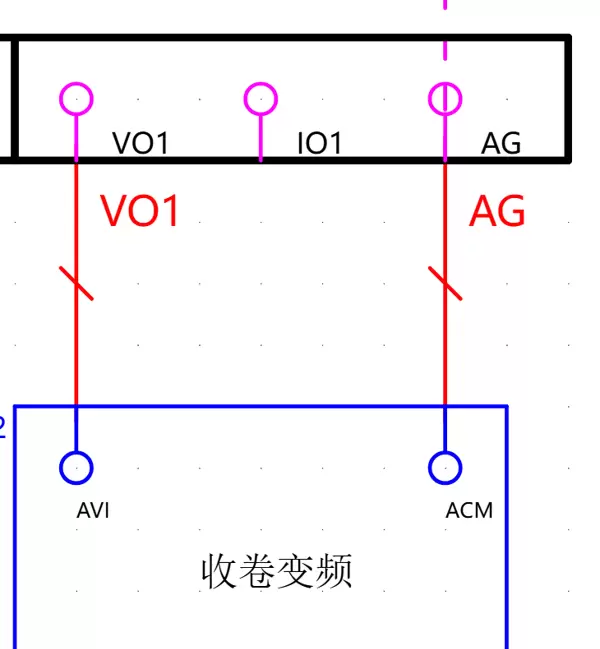

具体接线方式如下图所示：
