一、题目与代码及实验结果

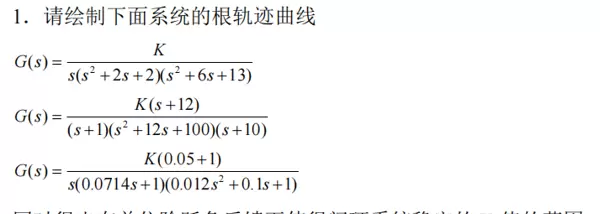

题目展示如下:
对应的程序代码为:
clc ;clear all;close all;
%G1(S)
num1=[1];
temp1=[1,0];
temp2=[1 2 2];
temp3=[1 6 13];
temp=conv(temp1,temp2);
den1=conv(temp,temp3);
figure;
rlocus(num1,den1); grid
title('G1(s)的根轨迹');
G=tf(num1,den1);
[k,r]=rlocfind(G);%或者[k,r]=rlocfind(num1,den1);
%G1(s)的单位负反馈的阶跃响应
figure
G1_c=feedback(G,1);
step(G1_c);grid
xlabel('t/s');
ylabel('G1_c(t)')
title('G1(s)的单位负反馈的阶跃响应');
%G2(S)
num1=[1,12];
temp1=[1,1];
temp2=[1 12 100];
temp3=[1 10];
temp=conv(temp1,temp2);
den1=conv(temp,temp3);
figure;
rlocus(num1,den1); grid
title('G2(s)的根轨迹');
G=tf(num1,den1);
[k,r]=rlocfind(G);%或者[k,r]=rlocfind(num1,den1);
%G2(s)的单位负反馈的阶跃响应
figure
G2_c=feedback(G,1);
step(G2_c);grid
xlabel('t/s');
ylabel('G2_c(t)')
title('G2(s)的单位负反馈的阶跃响应');
%G3(S)
num1=[0.05,1];
temp1=[1,0];
temp2=[0.0714 1];
temp3=[0.012 0.1 1];
temp=conv(temp1,temp2);
den1=conv(temp,temp3);
figure;
rlocus(num1,den1); grid
title('G3(s)的根轨迹');
G=tf(num1,den1);
[k,r]=rlocfind(G);%或者[k,r]=rlocfind(num1,den1);
%G3(s)的单位负反馈的阶跃响应
figure
G3_c=feedback(G,1);
step(G3_c);grid
xlabel('t/s');
ylabel('G3_c(t)')
title('G3(s)的单位负反馈的阶跃响应');

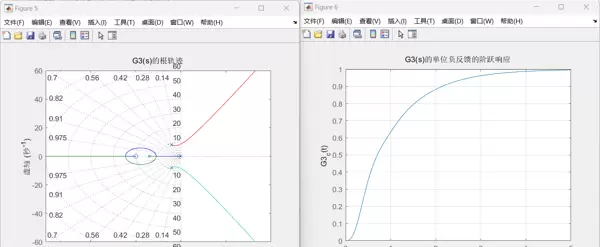

实验运行后得到的结果图像包括:
二、核心函数解析
1. 系统清理与初始化操作
clc; clear all; close all;
- clc:用于清空 MATLAB 命令窗口,提升界面整洁度。
- clear all:清除工作空间中的所有变量,防止历史数据对当前计算造成干扰。
- close all:关闭所有已打开的图形窗口,避免图表重叠显示。
上述命令构成了 MATLAB 脚本常见的起始三部曲,确保每次运行都在一个干净、独立的环境中进行。
2. 传递函数建模方法
tf(num, den)
功能说明:构建线性时不变(LTI)系统的传递函数模型。
调用方式:
G = tf(num, den)
num —— 表示分子多项式系数向量,按 s 的降幂顺序排列。den —— 表示分母多项式系数向量,同样按照降幂排列。
实例说明:在定义 G(s) 时,使用了如下语句:
num1 = [1];
den1 = [1 8 25 26 26];
G = tf(num1, den1);
该行代码成功构建了指定形式的传递函数模型。
3. 根轨迹绘图函数详解
rlocus(G)
或
rlocus(num, den)
功能描述:用于计算并绘制系统根轨迹。根轨迹反映了当开环增益 K 从零逐渐增至无穷大时,闭环系统特征方程根在复平面(s 平面)上的运动路径。
使用格式:
rlocus(G) —— 直接传入传递函数对象 G。rlocus(num, den) —— 使用分子和分母系数分别输入。
输出内容:生成一张包含以下元素的根轨迹图:
- 蓝色“×”标记代表开环极点(Open-loop Poles)。
- 红色“○”表示开环零点(Open-loop Zeros)。
- 黑色曲线即为根轨迹本身。
应用示例:
rlocus(num1, den1);
此命令将绘制出 G(s) 对应的完整根轨迹图。
4. 反馈系统连接函数
feedback(G, H)
功能说明:实现两个子系统 G 和 H 的反馈连接,默认采用负反馈结构。
语法结构:
closed_loop_G = feedback(G, H)
G —— 前向通道的传递函数。H —— 反馈通道的传递函数。
内部计算逻辑:闭环传递函数由公式自动推导得出。
具体例子:
G1_c = feedback(G, 1);
其中
H = 1
表明系统采用单位负反馈配置。
5. 阶跃响应仿真工具
step(G)
功能作用:计算并可视化系统在单位阶跃输入信号下的时间响应曲线。
调用方式:
step(G)
G —— 通常为闭环系统的传递函数模型。
输出图形信息:
- 横轴表示时间变量
t
y(t)
实际调用示例:
step(G1_c);
该指令会自动仿真并绘制出闭环系统 G_c(s) 的单位阶跃响应曲线。
6. 图形美化相关命令
figure —— 开启一个新的绘图窗口,便于多图并列展示。grid —— 在当前图像中添加网格线,增强数据可读性。title('文本') —— 为图表设置标题文字。xlabel('文本') —— 给 x 轴添加标注说明。ylabel('文本') —— 给 y 轴添加标签说明。
三、程序结构剖析
整体代码设计条理清晰,遵循统一的分析流程,依次对三个不同系统(G, G, G)执行相同的操作序列:
针对每一个系统,均执行以下四个主要步骤:
-
建立传递函数模型
- 设定分子
num1 - 与分母
- 的系数向量。
- 其中分母通过
- 函数实现多项式相乘,适用于多个因式相乘的情形。
- 例如:
- 等价于展开后的多项式表达式
-
绘制根轨迹图
- 利用
figure - 开启新图形窗口。
- 调用
- 绘制根轨迹曲线。
- 结合
- 和
- 等指令优化图表外观。
-
构建闭环系统
- 使用
tf - 将系数封装为传递函数对象
- 再通过
- 形成单位负反馈下的闭环系统
-
仿真阶跃响应
- 再次使用
figure - 创建独立绘图区域。
- 调用
- 进行阶跃响应仿真并绘图。
- 配合
- 、
- 、
- 、
- 等命令完善图像标注。
den1
conv
den1 = conv(conv(temp1, temp2), temp3);
den1 = temp1 * temp2 * temp3
rlocus
grid
title
G
feedback(G, 1)
G_c
step
grid
title
xlabel
ylabel
总结
- 根轨迹图绘制:用于研究开环增益 K 从 0 到 ∞ 变化过程中,闭环极点在 s 平面上的移动轨迹,辅助判断系统稳定性变化趋势。
- 阶跃响应曲线绘制:在单位负反馈架构下,施加单位阶跃输入,观察系统输出随时间演化的动态行为。
- 建模过程:
tf
rlocus
(用于评估系统稳定性)、
step
(用于分析瞬态性能指标)
feedback
