IO分层架构解析
在数据处理系统中，存储IO常常成为性能瓶颈。由于IO处理能力的发展速度远落后于CPU和内存的提升，因此诸如Memcached、Redis等技术被广泛用于规避或缓解IO带来的延迟问题，从而提升整体系统效率。

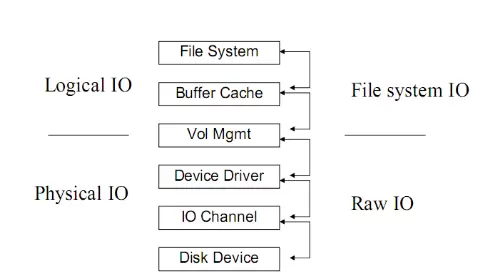

典型的IO系统可分为三个主要层次：文件系统、卷管理（VM）以及底层的磁盘存储设备。其结构如下：
各层功能说明
- 文件系统（File System）：负责解决数据的空间管理问题，包括数据如何组织、存放与读取。
- 缓冲区缓存（Buffer Cache）：提供数据缓存机制。对读操作而言，常用数据会被缓存以加速访问；对写操作，则通过缓冲累积一定量后批量写入，提高效率。
- 卷管理（VM，Vol Mgmt）：位于文件系统与物理磁盘之间，屏蔽了底层存储硬件的差异性影响。它能够将多个物理磁盘整合为一个逻辑单元，向上传递统一的地址空间，支持动态扩容，但本身不直接参与IO路径的核心处理。
- 存储/磁盘层：包含设备驱动、IO通道及磁盘设备，是数据最终落盘的位置，对应图中的Device Driver、IO Channel和Disk Device部分。
逻辑IO与物理IO的区别
逻辑IO是由操作系统发起的IO请求，目标数据可能来自磁盘，也可能命中文件系统的缓存（如PageCache），并不一定触发实际的磁盘访问。
而物理IO则是由设备驱动发出，真正作用于磁盘设备的操作，意味着数据必须完成从内存到持久化介质的传输。
两者之间并非一一对应关系——一个逻辑IO可能转化为多个物理IO，也可能因缓存命中而不产生任何物理IO。
分层处理下的IO行为示例
当应用层发起一次针对磁盘上1GB连续数据的读取请求时，该请求在经过操作系统和底层硬件处理过程中是否会被拆分？答案取决于多层机制的协同作用。
操作系统层面的处理
在OS层，请求是否被拆分主要受I/O模式和系统策略的影响：
- 缓冲I/O（Buffered I/O）：通常会将大请求拆分为更小的单位（如4KB页）进行处理。数据先加载到内核的PageCache中，再复制至用户空间。这种设计有助于提高缓存利用率，并减少中断频率。
- 直接I/O（Direct I/O）：绕过PageCache，理论上可减少中间拆分环节。然而，受限于文件系统块大小或DMA控制器配置，操作系统仍可能将请求按物理块大小进一步分解。
此外，以下因素也会影响拆分行为：
- I/O调度算法（如Linux中的CFQ、Deadline等）可能会合并或拆分请求以优化磁盘队列性能。
- 即使数据是连续的，预读机制（Read-ahead）虽能提前加载后续数据以减少总IO次数，但初始请求依然会被划分为多个块序列送入缓冲区。
物理存储层的处理
无论上层如何处理，进入物理层后，请求必然被拆分为固定大小的数据块：
- 所有磁盘设备（无论是HDD还是SSD）都以扇区为最小读写单位，常见为512字节或4KB。
- 对于1GB的数据请求，需被分解为数十万甚至数百万个扇区级别的操作才能执行。
- HDD通过磁头逐个扇区连续读取，每个扇区独立完成访问；SSD虽然无机械寻道开销，但仍需按照“页”（通常4KB）和“块”（由多个页组成）进行读写操作。
数据在传输过程中依赖总线（如SATA或PCIe）进行串行或并行传送，受限于总线宽度（如64位）和协议限制，无法一次性处理如此庞大的数据单元。
DMA控制器虽能减轻CPU负担，实现内存与磁盘间的直接数据搬运，但也必须按照对齐的块大小（如4KB）分段传输，确保与底层扇区结构匹配。
结论总结
- 在操作系统层面，请求是否被拆分具有条件性——取决于使用的I/O模式（缓冲或直接）、文件系统特性及调度策略，拆分可能发生，但非绝对。
- 而在物理层，拆分是强制性的。受限于硬件架构和数据传输机制，所有大IO请求都必须被分解为符合设备最小操作单位的小型操作。
- 尽管连续数据布局有助于提升性能（例如降低HDD寻道时间或激活预读机制），但这并不能改变底层必须以块为单位执行的本质。
IO处理模型概述
各类IO处理过程在本质上具有一致性，均可归纳为两个核心阶段：等待与服务，即排队和执行。
资源等待阶段
IO请求往往需要独占特定资源（如磁盘、内存、文件句柄等）。若这些资源正被其他进程占用且未释放，当前请求将被阻塞，直至资源可用为止。
数据等待阶段的IO类型划分
在此阶段，根据应用程序的行为方式，IO可分为阻塞与非阻塞两种模式：
- 阻塞IO：程序在发起IO操作后会暂停执行，直到操作完全结束才恢复运行。这意味着整个应用流程被“冻结”，无法处理其他任务。
- 非阻塞IO：程序不会因IO未完成而停滞，而是立即返回结果状态（如“暂不可用”），允许程序继续执行其他逻辑，后续通过轮询或事件通知机制获取完成状态。
总体来看，所有IO处理模型的设计目标都是在资源约束下最大化吞吐、降低延迟，并平衡CPU与IO设备之间的协作效率。
在进行IO操作时，应用程序的行为方式可以分为阻塞与非阻塞两种模式。非阻塞IO指的是当发起一个IO请求后，系统不会让程序停下来等待结果，而是立即返回状态信息。若操作尚未完成，应用可继续执行其他任务，并通过轮询机制持续检查IO的完成情况，直至操作结束。
在实际的数据传输阶段——即数据的接收与发送过程中，IO模型又可分为同步和异步两种类型：
同步IO要求应用程序在发出IO指令后必须等待该操作彻底完成才能继续后续处理。这意味着线程会被挂起，直到操作系统返回最终结果。尽管这种方式编程逻辑清晰、实现简单，但效率较低，尤其在高并发场景下容易造成资源浪费。
而异步IO则允许应用在提交IO请求后立刻获得控制权，无需等待操作完成。系统会在底层完成数据读写后，主动通知应用程序并交付结果。这种机制提升了整体吞吐能力，但由于需要处理回调或事件分发，增加了程序设计的复杂度。
从特点角度来看：
阻塞IO虽然使用直观，但存在明显的性能瓶颈：每个连接通常需要独占一个线程。以Java的传统BIO为例，每建立一个Socket连接就要分配一个线程，大量空闲线程的存在导致资源消耗严重，极易引发线程膨胀问题。
相比之下，非阻塞IO通过轮询机制避免了线程长时间阻塞。Java NIO正是基于此原理，利用select等多路复用技术，使单个线程能够监听多个Socket连接，显著减少了线程数量，提高了系统可扩展性。
同步IO无论是在BIO还是NIO中都被广泛采用，其核心特征是“操作结束才返回”，虽保障了流程顺序性，但也限制了并发效率。
异步IO将IO过程拆解为请求发起与结果获取两个阶段，数据先写入缓冲区，是否成功落盘由系统后续完成并通知。虽然这带来了更高的性能潜力，尤其是在高负载环境下表现优异，但对开发者而言，错误处理、状态管理和内存控制变得更加复杂。
Linux系统中的I/O并行处理机制
在Linux操作系统中，磁盘I/O并不具备绝对意义上的并行执行能力，主要受限于硬件物理特性（如HDD磁头移动）以及共享资源的协调需求。然而，通过多层次的技术整合，系统仍能实现高度的并行化处理效果。
现代Linux借助先进的硬件协议支持（如NVMe）、内核调度优化（如blk-mq、io_uring）以及合理的应用层设计，在多核CPU与SSD环境中几乎逼近硬件极限，充分发挥出存储设备的并发潜力。
硬件与协议层面的并行支持
NVMe协议为固态硬盘提供了强大的并行基础。它支持极深的命令队列（可达64K深度）和多队列架构，使得大量I/O请求可以同时提交。更重要的是，每个CPU核心可绑定独立的硬件队列，从而实现真正意义上的硬件级并发处理。
此外，多通道SSD内部结构允许多个NAND闪存通道并行工作，可在物理层面上同时处理多个读写请求。不过，当总负载超过通道承载能力时，依然会出现资源竞争和排队现象。
操作系统层面的并行优化
Linux内核引入了块设备多队列框架（blk-mq），将I/O请求动态分发至多个硬件队列，有效消除传统单一队列带来的锁争用问题，大幅提升多核环境下的并行效率。
在异步I/O模型方面，io_uring提供了一种高性能解决方案。它采用环形缓冲区结构，实现用户态与内核态之间的无锁通信，大幅减少上下文切换开销。配合轮询模式（polling mode），甚至可以绕过中断机制，达到超低延迟的并行处理效果。
传统的AIO（内核级异步I/O）也支持异步提交请求，但在实践中面临回调管理复杂、缓冲区对齐要求高等限制，影响了其实用性。
文件系统的并发控制同样影响整体I/O性能。例如ext4和XFS这类日志型文件系统通过批量提交写日志来提升效率，但在元数据更新时仍需短暂加锁。而像Btrfs这样的新型文件系统则通过细粒度的子树锁机制，进一步增强了并发写入能力。
graph LR
[应用层发起I/O请求]
-->> [内核I/O子系统处理]
-->>{进入OS I/O队列排队}
-->> [驱动层转发至存储设备]
-->>[存储设备物理操作]
-->> [数据返回至应用层]应用层的并行策略
为了最大化利用底层硬件能力，应用程序常采用多线程或多进程方式进行I/O操作。当不同线程访问不同的文件或同一文件的不同区域时，能够充分调动硬件队列深度，实现接近理想的并行读写。
Direct I/O是一种绕过页缓存（Page Cache）的直接访问方式，适用于那些自行管理缓存的高性能数据库系统（如PostgreSQL）。它避免了内核缓存带来的锁竞争，有助于提升大规模并发场景下的稳定性与响应速度。
分散-聚集I/O（Scatter/Gather）则通过readv()和writev()系统调用，允许一次操作涉及多个非连续内存区域，从而减少系统调用次数，提高数据传输效率。
并行性的局限与挑战
尽管有诸多优化手段，I/O并行仍面临以下几类主要限制：
共享资源竞争：多个进程同时写入同一个文件时，必须依赖文件锁（如fcntl）或日志协调机制，导致部分操作被迫串行化。
硬件瓶颈：机械硬盘由于磁头寻道和盘片旋转的物理限制，本质上只能串行处理请求；而SSD虽然拥有多个并行通道，但带宽有限，过载时仍会产生排队延迟。
元数据操作的串行性：诸如创建、删除文件或修改权限等操作往往涉及全局锁（如inode锁），这些关键路径天然不具备并行执行条件。
总体来看，存储设备的I/O并行能力受到硬件架构、协议设计及资源共享机制的共同制约。尽管无法实现完全的同时执行，但通过NVMe多队列、blk-mq调度、io_uring异步接口等技术组合，已能在现实场景中达成高度有效的并发处理。
[此处为图片3]（三）I/O性能的核心指标
衡量存储系统性能的关键在于三个核心指标：IOPS、IO响应时间与吞吐量。这些指标共同决定了系统在不同应用场景下的表现能力。
1. IOPS（每秒输入/输出操作数）
IOPS（Input/Output Operations Per Second）表示每秒钟能够完成的I/O请求数量，通常用于读取或写入数据的操作统计。对于频繁进行随机读写的场景，如小文件存储（例如图片服务）、OLTP数据库以及邮件服务器等，IOPS是评估性能的重要依据。
传统机械硬盘（HDD）在执行I/O操作时，主要受限于以下几个时间因素：
- 寻址时间：磁头移动到目标扇区所需的时间；
- 旋转延迟：等待盘片旋转至正确位置的时间，与转速相关（如15K RPM硬盘约为2ms）；
- 传输时间：实际读取或写入数据所需的时间，受接口带宽和数据量影响。
以一块15,000 RPM的机械硬盘为例，平均寻道时间为4ms，旋转延迟约为2ms，总延迟约6ms。据此估算最大理论IOPS为：1000ms ÷ 6ms ≈ 167 IOPS。而在相同接口条件下，SATA SSD和NVMe SSD由于无机械部件，访问延迟极低，IOPS显著提升。
| 硬盘类型 | 典型IOPS（4K随机） | 响应时间 | 接口/协议 |
|---|---|---|---|
| HDD (7,200 RPM) | 50~200 | 5~20 ms | SATA/SAS |
| SATA SSD | 读: 50K~100K 写: 20K~80K |
0.05~0.3 ms | SATA 3.0 (6 Gbps) |
| NVMe SSD (消费级) | 读: 200K~500K 写: 150K~400K |
0.02~0.1 ms | PCIe 4.0/5.0 |
| NVMe SSD (企业级) | 读: 500K~1.5M+ 写: 300K~800K+ |
<0.1 ms | PCIe 4.0/5.0 |
影响IOPS的主要因素
IOPS的实际表现受到多种软硬件层面因素的影响，主要包括：
- 存储硬件配置：
- 磁盘类型与数量：SSD相比HDD具有更高的IOPS潜力，且通过增加磁盘数量可实现负载分摊；
- RAID级别：不同RAID模式对读写效率有差异，例如RAID 10适合高写入场景，而RAID 5可能因校验计算引入开销；
- 缓存机制：更大的缓存容量和高效的缓存算法有助于提高命中率，减少物理I/O次数，从而提升整体IOPS；
- 条带化配置（Striping）：将单个I/O请求分布到多个设备上处理，可有效提升并发能力。
- 系统架构设计：
- 高端存储系统通常配备大容量缓存，并结合多盘并行处理策略，既可通过缓存异步化I/O，又能利用多磁盘分散I/O压力；
- 虚拟化环境中，一个逻辑I/O可能被拆分为多个物理I/O并分布于不同后端设备，进一步优化性能。
- 应用层行为特征：
- 读写混合比例：读操作可通过缓存大幅降低物理I/O需求，而写操作最终必须落盘，因此纯写工作负载的IOPS通常低于纯读；
- 单次I/O数据大小：处理1KB的小块I/O与1MB的大块I/O对IOPS的影响巨大——前者更考验随机性能，后者更关注吞吐能力；
由于上述因素交织作用，实际IOPS值难以通过理论精确预测，通常需结合具体业务场景进行实测验证才能获得准确结果。
2. IO响应时间
IO响应时间指从操作系统内核发出I/O请求开始，到接收到存储设备返回响应为止的整个耗时周期。该指标直接影响用户体验和事务处理效率。
在OLTP类系统中，普遍认为10ms以内的响应时间为较优实践标准。现代NVMe SSD的响应时间可低至0.02ms以下，远优于传统HDD的毫秒级延迟。
3. 吞吐量（Throughput）
吞吐量代表单位时间内成功传输的数据总量，常以MB/s或GB/s为单位，类似于网络带宽概念。它反映的是系统在连续读写大文件时的数据搬运能力，适用于视频流、大数据分析等顺序I/O密集型应用。
并行性的局限与系统瓶颈
尽管现代SSD（尤其是NVMe架构）支持高度并行的I/O处理，但“绝对并行”并不存在，其性能仍受限于多个层次的约束：
逻辑并行性限制
NVMe SSD通过多队列机制（每个CPU核心绑定独立队列）实现高并发I/O处理，企业级产品可达百万级IOPS。然而，这种并行能力受限于控制器算力和物理通道数量，无法无限扩展。
物理并行性瓶颈
SSD内部采用多通道并行访问NAND闪存芯片，理论上可提升整体吞吐。但在实际运行中，写入放大效应、垃圾回收（GC）过程及磨损均衡算法会中断正常的并行数据流，造成性能波动。
控制器调度压力
SSD控制器需要同时处理来自多个主机队列的请求，执行FTL（Flash Translation Layer）地址映射，并协调各个闪存通道的读写操作。在高负载情况下，控制器本身可能成为性能瓶颈。
系统层级的并行制约
- 操作系统调度机制：
- 文件系统中的元数据操作（如inode更新）往往依赖全局锁，导致并发访问时出现串行化；
- I/O调度器（如Linux KYBER）在高并发下容易引发队列竞争，影响响应一致性。
- 共享资源冲突：
- 多个进程同时写入同一文件时，需通过文件锁（如fcntl）进行协调，强制串行化访问；
- 协议级同步开销：
- 提交队列（SQ）与完成队列（CQ）通过Doorbell寄存器进行同步，每当主机更新SQ尾指针或SSD更新CQ头指针时，均需严格的串行化步骤，影响并行效率。
综上所述，并行性是一种有限的优化手段，而非无条件成立的特性。真正的高性能I/O系统需综合考虑硬件能力、协议设计、操作系统调度与应用模式之间的协同关系。
在存储性能分析中，不同大小的IO请求对速度的影响存在明显差异。例如，一个8K的IO操作由于数据量较小，读取所需时间更短，因此会比一个64K的IO更快完成。
然而，当对比单个64K IO与八个8K IO时，前者通常表现更优。这是因为虽然总数据量相同，但单次IO请求只需一次完整的系统调用和设备操作流程，而后者需要发起八次独立的IO操作，带来更高的上下文切换、调度开销和协议处理延迟。
graph LR
[应用层发起I/O请求]
-->> [内核I/O子系统处理]
-->>{进入OS I/O队列排队}
-->> [驱动层转发至存储设备]
-->>[存储设备物理操作]
-->> [数据返回至应用层]IO延迟的组成阶段及各阶段耗时分析
应用层请求提交阶段：
该阶段主要涉及用户态到内核态的系统调用开销，如执行read()或write()函数时发生的上下文切换时间。
内核I/O调度与队列等待：
这是影响延迟的关键瓶颈之一。IO请求在操作系统I/O队列中的等待时间随队列深度非线性增长——尤其当系统负载超过70%后，延迟会出现显著飙升。
此外，还包括文件系统的元数据锁竞争、日志提交开销，以及块设备层采用的调度策略（如CFQ）所带来的额外处理时间。
驱动层传输阶段：
此阶段涵盖协议封装过程（例如SCSI命令转换）、数据从主机传输至HBA控制器的时间，以及总线本身的传输延迟（如PCIe通道带来的时延）。
存储设备物理操作阶段：
对于HDD设备，主要包括：
- 寻道时间（磁头移动：3–15ms）
- 旋转延迟（盘片转动：2–8ms）
- 数据传输时间（约0.1ms级）
对于SSD设备，则包括：
- NAND闪存电荷读写延迟（约50–150μs）
- 控制器处理时间
- FTL（Flash Translation Layer）映射表查询开销
关键观察点：
- 队列等待是延迟中最不稳定的变量，尤其在高负载环境下，可能造成延迟成倍上升；
- 协议设计差异显著影响性能，NVMe通过去除传统SCSI等中间协议层，并支持更深的并行队列，可将驱动层延迟压缩至传统协议的十分之一以下；
- TLC/QLC类型的SSD在垃圾回收过程中可能出现写放大效应，导致写入延迟突发性升高至毫秒级别。
不同存储介质在各阶段的延迟对比
| 阶段 | HDD延迟 | SATA SSD延迟 | NVMe SSD延迟 |
|---|---|---|---|
| OS队列等待（满载） | 5~50 ms | 0.1~2 ms | 0.02~0.3 ms |
| 设备物理操作 | 5~20 ms | 0.05~0.3 ms | 0.01~0.1 ms |
| 端到端总延迟 | 10~70 ms | 0.1~3 ms | 0.03~0.5 ms |
吞吐量（Throughput）详解
吞吐量表示系统在单位时间内能够传输的最大数据量，它是一个理论上限值，而非动态变化指标。该参数在顺序访问或大块数据连续读写的场景下尤为重要，特别是在大数据量写入任务中尤为关键。
典型关注吞吐量的应用包括：
- 电视台视频编辑系统
- 视频点播服务（VOD, Video On Demand）
这些应用场景以连续的大数据流读写为主，其性能往往可以逼近硬件吞吐能力上限。相比之下，随机小IO操作常因IOPS先达到极限，无法充分发挥吞吐潜力。
影响吞吐量的主要因素
相较于IOPS受多种动态因素影响，吞吐量受限于较为固定的硬件条件，主要包括：
- 网络带宽
- IO传输接口带宽（如HBA卡速率）
- 硬盘接口带宽
实际吞吐量通常由上述环节中最薄弱的一环决定。
决定吞吐量的核心要素：
阵列架构：
现代存储阵列多采用光纤通道架构，其内部具有类似PC系统总线的“内部带宽”。尽管各厂商设计不同，但一般内部带宽都足够充裕，较少成为性能瓶颈。
光纤通道容量：
在数据仓库等高流量需求环境中，光纤卡带宽至关重要。例如：
- 一块2Gb光纤卡最大支持的实际数据流量约为 250MB/s（即 2 Gb ÷ 8 = 250 MB/s）
- 要实现1GB/s的数据吞吐，需配置4块2Gb卡，或改用更高带宽的4Gb光纤卡
硬盘数量与性能：
当其他环节不再构成限制时，硬盘本身成为决定性因素。以下是不同类型硬盘的大致持续传输速率：
| 硬盘类型 | 10K rpm | 15K rpm | ATA |
|---|---|---|---|
| 持续吞吐率 | 10 MB/s | 13 MB/s | 8 MB/s |
举例说明：
若某存储阵列配备120块15K rpm光纤硬盘，则理论上最大支撑流量为：
120 × 13 MB/s = 1560 MB/s
对应所需光纤卡数量：
- 使用2Gb卡：至少需6块（每块250MB/s）
- 使用4Gb卡：仅需3–4块即可满足
不同应用场景下的性能指标选择
不同的业务场景应关注不同的性能指标，某些指标在特定情境下可能不具备参考价值。
随机访问场景 —— 关注IOPS：
在此类应用中，IO请求分布零散，IOPS容易成为系统瓶颈。此时即使吞吐量远未达到理论峰值，系统也可能已不堪重负。
顺序访问场景 —— 关注吞吐量：
此类应用以连续大块数据读写为主，吞吐量易达到硬件上限（受限于磁盘性能或传输带宽），而IOPS数值则相对较低。
实例对比：
- 读取10000个1KB文件，耗时10秒：
吞吐量 = 1 MB/s，IOPS = 1000 → 此场景追求高IOPS - 读取1个10MB文件，耗时0.2秒：
吞吐量 = 50 MB/s，IOPS = 5 → 此场景追求高吞吐量
IOPS与IO响应时间密切相关。通常情况下：
- 初期随着IOPS上升，响应时间保持稳定；
- 当IOPS达到一定阈值后，响应时间开始缓慢增加；
- 继续提升IOPS会导致响应时间急剧上升；
- 此时即便IOPS仍在增长，实际用户体验已严重恶化，性能增益失去意义。
当IOPS接近存储设备理论最大值时，IO响应时间会呈现非线性增长，实际延迟将远超预期。在实际应用中，通常采用70%作为性能预警阈值——即当系统IO负载超过其最大承载能力的70%时，就必须考虑优化或硬件升级。值得注意的是，该经验法则同样适用于CPU使用率监控：一旦CPU利用率持续高于70%，系统整体响应速度将显著下降，用户体验急剧恶化。
不同监控工具所反映的指标存在差异：
- iostat 显示的是设备本身的响应时间，不包含操作系统队列中的等待时间；
- 应用程序实际感知到的IO延迟则需要借助专用测试工具获取，例如 fio 工具中的 lat 指标；
- 写操作的延迟普遍高于读操作，主要原因在于存储介质必须确保数据持久化完成，如SSD需执行Program/Erase周期才能完成写入流程。
IO Chunk Size（IO块大小）
指单次IO请求所涉及的数据量大小。一个完整的IO过程从请求发出开始，直至数据返回结束。IO Chunk Size与具体应用和业务逻辑密切相关。以Oracle数据库为例，其默认block size为8KB，读写操作均以此为单位，因此该系统的典型IO Chunk Size即为8KB。
不同的IO块大小对系统性能要求不同：
- 小IO Chunk Size主要考验系统的IOPS处理能力；
- 大IO Chunk Size则更关注系统的吞吐带宽表现。
Queue Depth（队列深度）
类似于数据库支持批量提交SQL语句以提升效率，IO请求也可以累积多个操作后一次性提交至存储层。这种方式有助于合并相邻的数据块访问，减少物理IO次数，提高整体效率。Queue Depth正是用于控制同时提交的IO请求数量，通常在IO驱动层面进行配置。
Queue Depth与IOPS密切相关。只有在IOPS成为系统瓶颈的情况下，增加队列深度才有明显意义；若系统已受限于大IO下的磁盘吞吐能力，则提升Queue Depth效果有限。一般情况下，随着Queue Depth增大，IOPS峰值也会有所上升，但增幅并不显著，实践中建议值通常不超过256。
随机IO与顺序IO
随机IO的特点是每次请求的数据分布在磁盘的不同位置（如多个离散扇区），因此即便请求的是极小数据块（如1KB），也需要发起多次独立IO操作来完成读取。
而顺序IO则相反，请求的数据在存储介质上连续分布。当系统发起多个小IO请求时，由于单次IO本身具有开销，系统往往会预读更大块的数据（如4KB或8KB）。这意味着首次IO完成后，后续请求的数据可能已经加载完毕，从而减少了总的IO次数——这就是所谓的“预取”机制。
IO模式由上层应用决定：
- 数据库、小文件服务等场景多表现为随机IO；
- 视频流、大文件传输类业务则更多体现为顺序IO。
传统机械硬盘在连续读写方面表现优异，但在随机读写场景下性能较差。原因在于磁头需要花费大量时间移动到目标磁道，频繁的寻道操作导致有效数据传输时间被严重压缩，整体性能低下。
缓存IO（标准IO）
大多数文件系统默认采用缓存IO机制。在Linux系统中，数据首先从磁盘复制到内核空间的缓冲区，再从缓冲区拷贝至用户应用程序地址空间。
读操作流程：系统先检查内核缓冲区是否已缓存所需数据，若有则直接返回；否则从磁盘读取并缓存后再提供给应用。
写操作流程：数据先被复制到内核缓冲区，此时即向用户程序返回写入成功状态，后续由操作系统决定何时将数据真正落盘，除非显式调用sync命令强制同步。
优点：
- 实现了用户空间与内核空间的一定程度隔离，增强系统安全性；
- 通过缓存复用减少磁盘访问频率，有效提升系统性能。
缺点：在数据传输过程中，无法实现用户空间与磁盘之间的直接传输。即使使用DMA技术可将数据从磁盘搬移到页缓存或反向写回，仍需经历多次内存拷贝过程。这些额外的数据复制带来了显著的CPU占用和内存资源消耗。
直接IO
直接IO允许应用程序绕过内核缓冲区，直接与磁盘交互数据，避免了从内核缓存到用户空间的二次复制开销。这类机制常见于数据库管理系统等专业软件，因其往往具备比通用操作系统更精准的数据访问模式认知，能够设计出更高效的自定义缓存策略，从而优化整体数据读写性能。
缺点：如果所需数据未存在于应用层缓存中，每次都会触发直接磁盘读取，效率较低。因此，直接IO通常与异步IO结合使用，以获得更好的并发处理能力和系统响应性。异步IO允许线程在发出IO请求后立即继续执行其他任务，而非阻塞等待结果返回。
rpm（Revolution Per Minute）表示每分钟的转数，指的是磁盘在单位时间内旋转的圈数。这一参数对磁盘的数据读取速度有重要影响。常见的磁盘转速包括5400转/分、7200转/分、10000转/分以及15000转/分等。
寻道时间（Tseek）是指将读写磁头移动到目标磁道所需的时间。该时间越短，磁盘进行I/O操作的速度就越快。目前主流磁盘的平均寻道时间通常介于3ms至15ms之间。
不同转速硬盘的典型物理寻道时间如下：
- 7200转/分的SATA硬盘：平均寻道时间为10.5ms
- 10000转/分的SATA硬盘：平均寻道时间为7ms
- 15000转/分的SAS硬盘：平均寻道时间为5ms
旋转延迟（Trotation）指盘片旋转至请求数据所在的扇区到达读写磁头下方所需的时间。该延迟与磁盘转速密切相关，通常以旋转一周所需时间的一半来估算平均延迟。
例如：
- 对于7200 rpm的磁盘，平均旋转延迟为：60 × 1000 ÷ 7200 ÷ 2 ≈ 4.17ms
- 对于10000 rpm的磁盘，平均旋转延迟为：60 × 1000 ÷ 10000 ÷ 2 = 3ms
- 对于15000 rpm的磁盘，平均旋转延迟为：60 × 1000 ÷ 15000 ÷ 2 ≈ 2ms
graph LR
[应用层发起I/O请求]
-->> [内核I/O子系统处理]
-->>{进入OS I/O队列排队}
-->> [驱动层转发至存储设备]
-->>[存储设备物理操作]
-->> [数据返回至应用层]数据传输时间（Ttransfer）是完成所请求数据传输所需的时间，其长短取决于数据传输速率。计算公式为：传输时间 = 数据大小 ÷ 数据传输率。当前IDE/ATA接口的传输率可达133MB/s，而SATA II接口则可达到300MB/s。由于这部分耗时通常远小于寻道时间和旋转延迟，在粗略估算中常可忽略不计。
磁盘服务时间是指磁盘完成一次I/O请求所需的总时间，由三部分组成：寻道时间、旋转延迟和数据传输时间。
单块磁盘理论最大IOPS的计算方式如下：
IOPS = 1000 ms / (寻道时间 + 旋转延迟)
由于数据传输时间相对较短，一般在计算中予以忽略。
根据上述公式，不同转速磁盘对应的理论最大IOPS分别为：
- 7200 rpm磁盘：约68 IOPS
- 10000 rpm磁盘：约100 IOPS
- 15000 rpm磁盘：约142 IOPS
[此处为图片3]
