VLAN 间通信技术详解

前言

在传统的二层交换网络架构中，所有设备默认处于同一个广播域内，容易引发广播风暴、降低网络安全性和整体性能。为解决这一问题，VLAN（虚拟局域网）技术应运而生，通过逻辑方式划分广播域，实现网络隔离。然而，这种隔离也带来了新的挑战：不同 VLAN 之间无法直接通信。

但在实际应用中，跨 VLAN 的访问需求非常普遍，例如多个部门需要共享同一台服务器资源。因此，如何在保障隔离性的同时实现安全可控的互通，成为网络设计中的关键环节。

本文将系统讲解实现 VLAN 间通信的核心原理与主流方案，深入剖析三层转发机制和报文变化过程，帮助读者掌握相关配置逻辑，为后续网络部署与故障排查打下坚实基础。

学习目标

  • 理解 VLAN 间通信的技术背景及核心需求
  • 掌握基于路由器物理接口的 VLAN 互通实现方法
  • 掌握基于子接口的单臂路由配置方式
  • 掌握利用三层交换机 VLANIF 接口实现跨 VLAN 转发的技术
  • 精通数据包在三层转发过程中的完整路径与头部变更规律
  • 明确二层接口与三层接口的本质区别

1 技术背景

1.1 二层通信与三层通信的本质差异

根据是否涉及路由决策，网络通信可分为二层通信与三层通信，二者在转发机制上有显著区别：

二层通信：
仅限于同一 VLAN 和相同 IP 网段内的设备之间进行，如 VLAN 10 中的 PC1 与 PC3。该类通信无需经过路由器或三层设备，依赖交换机的 MAC 地址表完成帧的转发，属于“广播域内部直接通信”。在此过程中，数据帧不会被解封装，也不参与路由处理。

三层通信：
发生在不同 VLAN 或不同 IP 子网的主机之间，例如 VLAN 10 的 PC1 访问 VLAN 20 的 PC2。此类通信必须借助具备路由功能的设备来完成。其核心是依据目的 IP 查找路由表，并对数据包进行解封装与重新封装，实现跨广播域的间接通信。

1.2 VLAN 与 IP 网段的映射关系

在实际组网实践中，通常采用“一个 VLAN 对应一个独立 IP 网段”的原则，以确保逻辑结构清晰且便于管理。

举例说明：
- VLAN 10 映射至 IP 网段 192.168.10.0/24
- VLAN 20 映射至 IP 网段 192.168.20.0/24

这种一一对应的策略不仅强化了广播域的隔离效果，也为后续的路由寻址提供了清晰的基础，使三层转发能够准确执行。

1.3 三层设备的关键作用

要实现 VLAN 之间的通信，必须依赖具备三层转发能力的设备。其主要职责是执行“路由转发”——即接收来自某一 VLAN 的数据包，分析目的 IP 地址，查询路由表后将其转发至目标 VLAN 所属网络。

常见的支持 VLAN 间通信的三层设备包括：

  • 路由器：专注于三层转发，可通过物理接口或多子接口方式连接多个 VLAN
  • 三层交换机：集成了二层交换与三层路由功能，通过创建 VLANIF 接口实现高效转发
  • 防火墙：除路由能力外，还提供 ACL、NAT、状态检测等安全服务

2 基于路由器实现 VLAN 间通信

作为传统三层设备，路由器可通过两种典型方式实现 VLAN 间的互联互通：使用独立物理接口或多子接口的单臂路由模式。

2.1 物理接口实现方案

2.1.1 核心原理

每个路由器的物理接口可配置为某个 VLAN 的默认网关，承担该网段的数据出口角色：

  • 每一个 VLAN 需占用一个独立的物理接口
  • 该接口需配置对应 VLAN 的网关 IP 地址
  • 交换机侧连接路由器的端口设置为 Access 模式，仅允许指定 VLAN 流量通过
  • 路由器通过直连路由自动感知各网段，完成跨 VLAN 数据包的转发

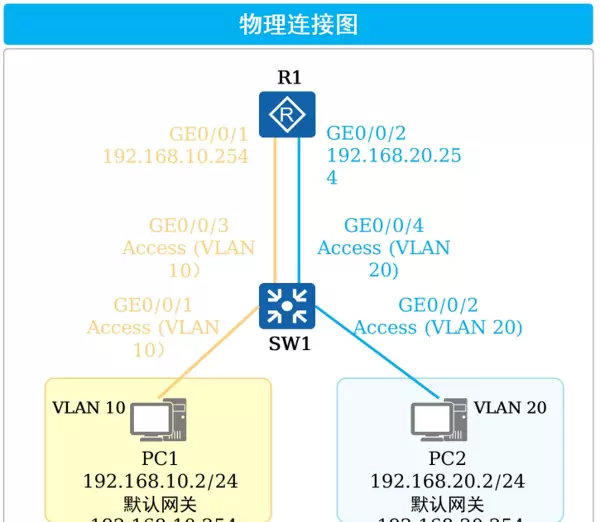

2.1.2 物理连接拓扑

设备 接口 配置类型 IP 地址 / 网关配置
路由器 R1 GE0/0/1 三层物理接口 192.168.10.254/24（VLAN 10 网关）
路由器 R1 GE0/0/2 三层物理接口 192.168.20.254/24（VLAN 20 网关）
交换机 SW1 GE0/0/1 Access 接口 默认 VLAN 10
交换机 SW1 GE0/0/2 Access 接口 默认 VLAN 20
交换机 SW1 GE0/0/3 Access 接口（上联 R1） 默认 VLAN 10
交换机 SW1 GE0/0/4 Access 接口（上联 R1） 默认 VLAN 20
PC1（VLAN 10） - - 192.168.10.2/24，网关 192.168.10.254
PC2（VLAN 20） - - 192.168.20.2/24，网关 192.168.20.254

2.1.3 关键配置逻辑

交换机部分配置步骤：

  1. 创建 VLAN 10 和 VLAN 20
  2. 将接入终端的端口（如 GE0/0/1、GE0/0/2）设为 Access 类型并划分至对应 VLAN
  3. 将连接路由器的上行端口（GE0/0/3、GE0/0/4）分别划入 VLAN 10 和 VLAN 20，同样配置为 Access 模式

路由器部分配置步骤：

  1. 为 GE0/0/1 接口分配 IP 地址 192.168.10.254/24
  2. 为 GE0/0/2 接口分配 IP 地址 192.168.20.254/24
  3. 无需手动添加静态路由，因两个网段均为直连网络，系统自动生成直连路由条目

2.1.4 方案优缺点

优点：
配置直观简单，不涉及复杂的 VLAN 标签处理流程，适合小型网络环境。

缺点：
每增加一个 VLAN 就需要消耗一个物理接口，导致路由器端口资源迅速耗尽，扩展性差，不适合大规模 VLAN 部署场景。

可扩展性受限是传统VLAN间通信方案的主要短板之一：每个VLAN需独占一个路由器物理接口，而设备的接口数量通常仅有4到8个，难以支撑大规模VLAN环境下的互联需求。

2.2 采用子接口实现跨VLAN通信

2.2.1 基本原理说明

子接口是在物理接口基础上划分出的逻辑接口，命名规则为“物理接口ID+子接口ID”，例如GE0/0/1.10。其主要特性包括：

  • 具备独立的三层转发能力，可单独配置IP地址及VLAN终结参数
  • 支持对VLAN标签进行终结处理：接收时去除Tag，发送时重新封装Tag
  • 单个物理接口可派生多个子接口，分别对应不同VLAN，有效缓解物理端口不足问题
  • 交换机连接路由器的上行链路需设置为Trunk模式，允许多个目标VLAN数据通过

2.2.2 网络拓扑结构与设备配置

设备 接口 配置类型 IP地址 / 网关配置
路由器 R1 GE0/0/1 物理接口（Trunk模式） 无直接IP（由子接口承担三层功能）
路由器 R1 GE0/0/1.10 子接口（VLAN 10） 192.168.10.254/24（作为VLAN 10的网关）
路由器 R1 GE0/0/1.20 子接口（VLAN 20） 192.168.20.254/24（作为VLAN 20的网关）
交换机 SW1 GE0/0/1 Access接口 默认VLAN 10
交换机 SW1 GE0/0/2 Access接口 默认VLAN 20
交换机 SW1 GE0/0/24 Trunk接口（上联R1） 允许VLAN 10和20通过
PC1（VLAN 10） - - 192.168.10.2/24，网关为192.168.10.254
PC2（VLAN 20） - - 192.168.20.2/24，网关为192.168.20.254

2.2.3 数据转发流程解析

接收过程：

  1. PC1向网关192.168.10.254发送数据包，帧中携带VLAN 10的Tag
  2. 交换机SW1通过GE0/0/24（Trunk口）将该帧转发至路由器R1的GE0/0/1接口
  3. R1识别帧内VLAN ID为10，交由对应的子接口GE0/0/1.10处理
  4. 子接口剥除VLAN Tag，解封装后根据目的IP 192.168.20.2查询路由表

发送过程：

  1. 路由器依据直连路由匹配到目标VLAN 20对应的子接口GE0/0/1.20
  2. GE0/0/1.20对数据包重新封装，并添加VLAN 20的Tag
  3. 帧经由物理接口GE0/0/1传回交换机SW1的Trunk端口
  4. 交换机依据VLAN Tag 20将帧转发至PC2所连接的Access端口

2.2.4 核心配置示例与命令详解

路由器R1的主要配置如下：

// 创建子接口GE0/0/1.10，对应VLAN 10
[R1]interface GigabitEthernet0/0/1.10
// 配置子接口终结VLAN 10的Tag
[R1-GigabitEthernet0/0/1.10]dot1q termination vid 10
// 配置VLAN 10的网关IP
[R1-GigabitEthernet0/0/1.10]ip address 192.168.10.254 255.255.255.0
// 使能ARP广播功能（终结子接口默认不转发广播帧）
[R1-GigabitEthernet0/0/1.10]arp broadcast enable
// 创建子接口GE0/0/1.20，对应VLAN 20
[R1]interface GigabitEthernet0/0/1.20
[R1-GigabitEthernet0/0/1.20]dot1q termination vid 20
[R1-GigabitEthernet0/0/1.20]ip address 192.168.20.254 255.255.255.0
[R1-GigabitEthernet0/0/1.20]arp broadcast enable

交换机SW1的相关配置如下：

// 批量创建VLAN 10、20
[SW1]vlan batch 10 20
// 配置连接PC1的接口为Access，划分至VLAN 10
[SW1]interface GigabitEthernet0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default vlan 10
// 配置连接PC2的接口为Access，划分至VLAN 20
[SW1]interface GigabitEthernet0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 20
// 配置上联路由器的接口为Trunk，允许VLAN 10、20通过
[SW1]interface GigabitEthernet0/0/24
[SW1-GigabitEthernet0/0/24]port link-type trunk
[SW1-GigabitEthernet0/0/24]port trunk allow-pass vlan 10 20

关键命令解释：

  • dot1q termination vid [vlan-id]：设定子接口终结特定VLAN的Tag，是实现跨VLAN通信的核心指令
  • arp broadcast enable：由于终结子接口默认会丢弃广播报文，启用此命令可确保ARP广播正常，使主机能正确获取网关MAC地址
  • port trunk allow-pass vlan [vlan-id]：限定Trunk接口仅允许指定VLAN的数据流通过，保障VLAN间的隔离与可控转发

2.2.5 方案优势与局限性分析

优点：仅使用一个物理接口即可支持多个VLAN间通信，显著提升接口利用率，具备良好的扩展能力

缺点：配置较为复杂，涉及VLAN Tag终结策略与Trunk链路设置，对新手用户有一定技术门槛

3 利用VLANIF技术实现VLAN间互通

VLANIF是一种专用于三层交换机的跨VLAN通信机制，融合了二层交换的高效性与三层路由的灵活性，已成为现代企业网络中最主流的解决方案。

3.1 技术基础架构

3.1.1 三层交换机的功能特点

三层交换机集成了两大核心模块：

  • 二层交换模块：负责同一VLAN内部的数据帧转发，依赖MAC地址表完成快速交换
  • 三层路由模块：实现跨VLAN的数据包转发，基于IP路由表进行路径决策
  • 支持创建VLANIF类型的逻辑接口，作为各VLAN的默认网关
3.1.2 VLANIF接口的关键属性
  • 接口编号与VLAN ID保持一致（如VLAN 10对应VLANIF 10）
  • 自动完成VLAN Tag的剥离与添加操作，无需手动配置终结参数
  • 需为其分配所属VLAN网段的IP地址，作为该VLAN用户的网关
  • 多个VLANIF接口之间通过内部路由引擎实现互联互通

3.2 实际组网结构与接口规划

设备 接口 配置类型 IP地址 / 网关配置
三层交换机 SW1 VLANIF 10 逻辑三层接口 192.168.10.254/24（作为VLAN 10的网关）
三层交换机 SW1 VLANIF 20 逻辑三层接口 192.168.20.254/24（作为VLAN 20的网关）

3.3 关键配置示例

// 1. 批量创建VLAN 10、20
[SW1]vlan batch 10 20
// 2. 配置连接PC的接口为Access类型，划分至对应VLAN
[SW1]interface GigabitEthernet0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default vlan 10
[SW1]interface GigabitEthernet0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 20
// 3. 创建VLANIF 10接口，配置VLAN 10的网关IP
[SW1]interface Vlanif 10
[SW1-Vlanif10]ip address 192.168.10.254 255.255.255.0
// 4. 创建VLANIF 20接口，配置VLAN 20的网关IP
[SW1]interface Vlanif 20
[SW1-Vlanif20]ip address 192.168.20.254 255.255.255.0

3.4 VLANIF 转发流程详解（PC1 与 PC2 通信）

假设 PC1 的 IP 地址为 192.168.10.2/24，PC2 的 IP 地址为 192.168.20.2/24，且两台主机均已学习到各自网关接口的 MAC 地址（VLANIF 10 的 MAC 为 MAC2，VLANIF 20 的 MAC 为 MAC4），则数据通信过程可分为以下三个关键步骤：

步骤 1：PC1 向网关发送初始数据包
PC1 使用自身的 IP 地址（192.168.10.2）、子网掩码（255.255.255.0）以及目标地址（192.168.20.2）进行比对，判断出目的设备不在同一网段，因此需通过三层路由转发。
随后，PC1 将原始数据包封装成以太网帧：
- 源 MAC 地址：PC1 自身的 MAC 地址（MAC1）
- 目的 MAC 地址：指向其默认网关 VLANIF 10 的 MAC 地址（MAC2）
- VLAN 标签：无（Access 接口不携带 Tag）
该数据帧经由 GE0/0/1 接口（Access 类型，属于 VLAN 10）被发送至三层交换机 SW1。

步骤 2：三层交换机执行路由查找与决策
SW1 的二层交换模块接收到该帧后，识别其目的 MAC 地址为 VLANIF 10 的虚拟接口 MAC（MAC2），判定该帧应交由三层路由引擎处理。
路由模块解封装帧头，提取出目标 IP 地址（192.168.20.2），并查询本地路由表。
查找到匹配条目——直连路由 192.168.20.0/24，对应出接口为 VLANIF 20，于是确定下一跳为该接口所代表的逻辑路径。

步骤 3：重新封装并转发至目标主机
路由模块将数据包转交给二层交换模块，由其根据目的 IP 查询 ARP 表项，获取 PC2 对应的物理 MAC 地址（MAC3）。
接着对数据包进行重新封装：
- 源 MAC 地址更新为 VLANIF 20 的接口 MAC（MAC4）
- 目的 MAC 地址设置为 PC2 的 MAC（MAC3）
- VLAN 标签仍为空（因出口为 Access 接口）
交换模块依据 MAC 地址表定位到 PC2 所连接的端口 GE0/0/2，并将帧转发出去。
PC2 收到帧后完成解封装，提取原始数据，实现跨 VLAN 通信。

3.5 方案特性分析

  • 优势：配置简单直观，无需部署复杂的子接口或 Trunk 链路；转发性能优越，三层路由与二层交换集成于单一设备内部；具备良好的可扩展性，支持创建多个 VLANIF 接口以适应大规模网络结构。
  • 局限：相比传统路由器，硬件成本较高，更适合中大型企业级网络环境部署。

4 三层通信深度解析（含 Internet 访问场景）

前文介绍了基于 VLAN 划分的局域网内跨子网通信机制。本节进一步结合“内网用户访问公网服务器”的典型应用，系统阐述涉及多层级设备协作的完整三层通信流程，揭示报文在不同网络节点间的传递规律。

4.1 网络拓扑说明

设备 接口 / 配置 IP 地址信息 核心功能描述
PC1（VLAN 10） - 192.168.10.2/24，网关：192.168.10.254 作为内网终端，发起对外网服务的访问请求
二层交换机 SW1 GE0/0/1（Access） 划分至 VLAN 10 连接 PC1，负责 VLAN 10 内的数据转发
二层交换机 SW1 GE0/0/2（Trunk） 允许通过 VLAN 10 和 VLAN 20 上行连接至三层交换机 SW2
三层交换机 SW2 VLANIF 10 192.168.10.254/24 作为 VLAN 10 的网关接口
三层交换机 SW2 VLANIF 20 192.168.20.254/24 提供 VLAN 20 的网关服务
三层交换机 SW2 VLANIF 30 192.168.30.1/24 用于连接外部路由器 R1 的互联接口
三层交换机 SW2 缺省路由配置 0.0.0.0/0 → 下一跳 192.168.30.2 用于转发所有非本地网段的流量
路由器 R1 GE0/0/0 1.2.3.4（公网 IP） 连接 ISP 提供商网络
路由器 R1 GE0/0/2 192.168.30.2/24 与三层交换机 SW2 建立局域互联
路由器 R1 NAPT 设置 私有地址映射至公网 IP 1.2.3.4 实现内网多用户共享公网 IP 访问互联网
Internet 服务器 - 2.3.4.5（公网 IP） 提供面向公网的服务资源

4.2 完整通信流程（PC1 访问公网服务器 2.3.4.5）

假设各设备已完成必要的 ARP 学习与 MAC 地址表构建，整个通信过程可划分为五个阶段：

阶段 1：PC1 发起访问请求
PC1 判断目标地址 2.3.4.5 不在本地子网 192.168.10.0/24 范围内，遂将数据包发送给默认网关（即 VLANIF 10 接口，IP 为 192.168.10.254）。
数据帧封装如下：
- 源 MAC：MAC1（PC1）
- 目的 MAC：MAC2（VLANIF 10）
- 源 IP：192.168.10.2
- 目的 IP：2.3.4.5

阶段 1：主机发送数据帧

PC1 构造数据帧，源 MAC 地址为 MAC1，目的 MAC 地址为网关（SW2 的 VLANIF 10 接口）MAC4，目的 IP 地址为 2.3.4.5，此时 VLAN Tag 为空（None）。

该数据帧经由 SW1 的 GE0/0/1 接口传送到交换机 SW1。

阶段 2：二层交换机 SW1 进行转发处理

SW1 接收该数据帧后，查询其 MAC 地址表，发现目的 MAC（MAC4）对应的出接口为 GE0/0/2，该接口为 Trunk 类型。

由于是跨 VLAN 转发且目标接口为 Trunk 口，系统自动为数据帧添加 VLAN 10 的标签信息。

随后，携带 VLAN Tag=10 的数据帧通过 GE0/0/2 接口被转发至三层交换机 SW2。

阶段 3：三层交换机 SW2 执行路由转发

SW2 的二层模块接收到带有 VLAN Tag=10 的数据帧，依据 VLAN 标识将其交付给 VLANIF 10 接口进行处理。

三层路由模块对数据帧进行解封装，提取出目的 IP 地址 2.3.4.5，并启动路由查找流程。

在路由表中匹配到默认路由条目 0.0.0.0/0，确定下一跳地址为 192.168.30.2（即路由器 R1 的接口 IP），出接口为 VLANIF 30。

接下来，路由模块将数据包交还给二层封装模块，通过 ARP 表查询获取下一跳 IP 对应的 MAC 地址 MAC3。

重新构造数据帧：源 MAC 更新为 MAC4（VLANIF 30 接口的 MAC），目的 MAC 设置为 MAC3，同时移除 VLAN Tag（Tag=None）。

最终，该数据帧从 SW2 的相应接口发出，传送至路由器 R1。

// 创建子接口GE0/0/1.10，对应VLAN 10
[R1]interface GigabitEthernet0/0/1.10
// 配置子接口终结VLAN 10的Tag
[R1-GigabitEthernet0/0/1.10]dot1q termination vid 10
// 配置VLAN 10的网关IP
[R1-GigabitEthernet0/0/1.10]ip address 192.168.10.254 255.255.255.0
// 使能ARP广播功能（终结子接口默认不转发广播帧）
[R1-GigabitEthernet0/0/1.10]arp broadcast enable
// 创建子接口GE0/0/1.20，对应VLAN 20
[R1]interface GigabitEthernet0/0/1.20
[R1-GigabitEthernet0/0/1.20]dot1q termination vid 20
[R1-GigabitEthernet0/0/1.20]ip address 192.168.20.254 255.255.255.0
[R1-GigabitEthernet0/0/1.20]arp broadcast enable

阶段 4：路由器 R1 实施 NAT 转换与外网转发

R1 收到数据帧后，识别目的 MAC 地址为自身接口 MAC（MAC3），确认需本地处理，随即解封装获取内部 IP 数据包。

再次查询路由表，命中缺省路由，决定通过 GE0/0/0 接口（公网侧）将数据包发送至 Internet。

执行 NAPT（网络地址端口转换）操作：将原始源 IP 192.168.10.2 和源端口号替换为公网 IP 1.2.3.4 及一个随机分配的端口号。

然后重新封装数据帧：新的源 MAC 为 MAC5（R1 的 GE0/0/0 接口 MAC），目的 MAC 填写为 ISP 提供的网关 MAC 地址，源 IP 更新为 1.2.3.4，目的 IP 保持为 2.3.4.5。

封装完成后，数据帧经由 GE0/0/0 接口发送至 ISP 网络，并最终抵达目标服务器。

// 批量创建VLAN 10、20
[SW1]vlan batch 10 20
// 配置连接PC1的接口为Access，划分至VLAN 10
[SW1]interface GigabitEthernet0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default vlan 10
// 配置连接PC2的接口为Access，划分至VLAN 20
[SW1]interface GigabitEthernet0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 20
// 配置上联路由器的接口为Trunk，允许VLAN 10、20通过
[SW1]interface GigabitEthernet0/0/24
[SW1-GigabitEthernet0/0/24]port link-type trunk
[SW1-GigabitEthernet0/0/24]port trunk allow-pass vlan 10 20

阶段 5：外部服务器响应及回程路径转发

Internet 上的目标服务器接收到请求后，生成响应报文，设置目的 IP 为公网地址 1.2.3.4，并通过原有路径反向传输。

响应数据包经由 ISP 网络返回至路由器 R1。

R1 接收后，利用 NAPT 映射表进行反向查表，将目的 IP 1.2.3.4 替换回原始私有地址 192.168.10.2，同时还原对应的目的端口。

根据路由策略，数据包被转发至 SW2；SW2 再通过 VLANIF 10 接口依据 MAC 表项准确投递给 PC1，完成整个通信闭环。

// 1. 批量创建VLAN 10、20
[SW1]vlan batch 10 20
// 2. 配置连接PC的接口为Access类型，划分至对应VLAN
[SW1]interface GigabitEthernet0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default vlan 10
[SW1]interface GigabitEthernet0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 20
// 3. 创建VLANIF 10接口，配置VLAN 10的网关IP
[SW1]interface Vlanif 10
[SW1-Vlanif10]ip address 192.168.10.254 255.255.255.0
// 4. 创建VLANIF 20接口，配置VLAN 20的网关IP
[SW1]interface Vlanif 20
[SW1-Vlanif20]ip address 192.168.20.254 255.255.255.0

4.3 报文头部关键变化规律分析

结合上述完整通信流程，可以归纳出三层通信过程中报文各层头部的核心演变特征：

  • 源目 IP 地址的变化：
    • 在无 NAT 的场景下（如 VLAN 10 与 VLAN 20 之间的通信），源 IP 与目的 IP 在整个转发过程中始终保持不变。
    • 在涉及 NAT 的场景中（例如访问公网），当数据从内网流向外网时，源 IP 会由私有地址转换为公有地址；反之，在响应数据从外网返回内网时，目的 IP 则由公有地址还原为对应的私有地址。
  • 源目 MAC 地址的更新机制：
    • 每当数据帧经过一个具备三层转发能力的设备（如路由器或三层交换机）时，源 MAC 会被更新为当前设备出接口的 MAC 地址，而目的 MAC 则更新为下一跳设备的接口 MAC 地址。
    • 若仅在二层范围内转发（如同一交换机内部），则 MAC 地址不会改变，仅转发路径上的物理接口发生变化。
  • VLAN Tag 的处理规则：
    • Trunk 接口在转发数据帧时保留并传递 VLAN Tag；Access 接口则会在发送前剥离 VLAN Tag。
    • 在跨 VLAN 转发过程中，VLAN Tag 会根据入口所属 VLAN 进行标记，并在出口处可能转换为另一 VLAN 的 Tag 或被清除。

5 二层接口与三层接口特性对比

深入理解二层接口与三层接口的本质区别，是掌握 VLAN 间通信机制的基础。以下是两者的关键对比维度：

对比维度 二层接口（Layer2 Interface） 三层接口（Layer3 Interface）
是否支持配置 IP 地址 不支持直接配置 IP 地址 支持配置 IP 地址，常用于网关或路由接口
是否具备 MAC 地址 无独立 MAC 地址 拥有独立的 MAC 地址，用于链路层通信
数据帧处理方式 接收帧后查询 MAC 地址表：若存在匹配项，则转发至对应端口；否则在广播域内泛洪 首先判断目的 MAC 是否匹配本机接口 MAC；若匹配则解封装并查询路由表进行三层转发；无匹配路由则丢弃
广播域控制能力 不具备隔离能力，收到广播帧后将在 VLAN 内泛洪 具有广播域隔离功能，通常终结广播帧，不再向外泛洪
典型接口类型 包括二层交换机的所有物理接口，以及三层交换机默认工作模式下的端口 涵盖路由器的物理接口、三层交换机的 VLANIF 接口、以及路由器的子接口（如 GE0/0/1.10）
主要应用场景 适用于同一 VLAN 内的数据交换，以及设备间的互联（如 Access/Trunk 配置） 用于实现不同 VLAN 间的通信、跨网段路由、以及作为终端设备的默认网关

6 章节总结与思考题

6.1 核心知识点回顾

  • VLAN 之间实现通信的本质在于三层路由转发，必须依赖具备三层功能的网络设备，例如路由器、三层交换机或防火墙。
  • 主流的 VLAN 间通信实现方案主要包括以下三种：
    1. 路由器物理接口方案：适用于 VLAN 数量较少的环境，配置直观简单，但接口资源消耗大，扩展性较差。
    2. 路由器子接口方案（单臂路由）：适合中等规模 VLAN 部署，节省物理接口数量，需配合 Trunk 链路和 VLAN Tag 终结配置使用。

VLANIF 技术因其在处理大规模 VLAN 环境下的高效性与简洁性，成为企业网络中实现 VLAN 间通信的首选方案。该技术不仅配置简单，而且在数据转发效率方面表现优异。

在实现三层通信的过程中，存在一些关键规律：

  • 在没有 NAT 参与时，源 IP 与目的 IP 地址在整个传输过程中保持不变；而源 MAC 与目的 MAC 地址则在每次经过三层设备时被更新。
  • VLAN 标签（Tag）在 Trunk 类型接口上传输时会被保留，而在 Access 接口处则会被剥离。
  • 数据转发过程依赖于路由表项，包括直连路由、静态路由和默认路由，同时需要 ARP 表来完成 MAC 地址的解析。

6.2 思考题与参考答案

问题一：当使用路由器子接口实现 VLAN 间通信时，交换机连接路由器的接口应进行哪些关键配置？

答：首先，需将该接口设置为 Trunk 模式；其次，配置允许所有需互通的 VLAN 通过此 Trunk 接口（命令格式：port trunk allow-pass vlan [vlan-id-list]）；最后，确保该接口未被误设为 Access 类型，以免导致 VLAN Tag 被提前剥离，影响正常通信。

问题二：报文在经历三层转发过程中，其内容会发生哪些具体变化？

答：主要变化如下：

  1. 源目 MAC 地址：每经过一个三层设备，源 MAC 地址被替换为当前设备出接口的 MAC 地址，目的 MAC 则更新为下一跳设备的接口 MAC 地址。
  2. VLAN Tag：根据接口类型决定是否携带或剥离。Trunk 接口保留 Tag，Access 接口则在发送前将其移除。
  3. IP 地址：在无 NAT 的场景下保持不变；若涉及 NAT，则内网到外网方向的源 IP 由私有地址转换为公有地址，反向流量中目的 IP 相应地由公有转为私有。
  4. 端口号：在 NAT 应用中，内网主机发出的数据包源端口会被随机映射为公网端口，回程报文则依据 NAT 表项进行反向端口还原。
二维码

扫码加我 拉你入群

请注明：姓名-公司-职位

以便审核进群资格，未注明则拒绝

分享0
关键词：LAN interface Internet Default address

相关帖子

返回列表
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 我要注册

本版微信群
加好友,备注cda
拉您进交流群

京ICP备16021002号-2 京B2-20170662号 京公网安备 11010802022788号 论坛法律顾问：王进律师 知识产权保护声明   免责及隐私声明

GMT+8, 2025-12-23 23:52
