在油气藏开发与碳捕获、利用与封存（CCUS）等关键领域，高精度的数值模拟对于优化开采方案及评估环境效应具有重要意义。本文介绍一种基于COMSOL平台实现热-流-固三场耦合的方法，用于模拟煤层气藏中注入氮气（N）和二氧化碳（CO）的过程，并通过偏微分方程（PDE）构建多物理场耦合模型。
该方法不仅适用于煤层气藏的注气开发模拟，还可推广至常规油气藏注N、CO作业以及CCUS项目的地下响应分析，具备较强的通用性与工程应用价值。
热-流-固三场耦合机制与控制方程
热-流-固耦合涉及热量传递、流体渗流与固体变形之间的动态相互作用。在COMSOL中，这些过程可通过自定义偏微分方程模块进行精确建模。
其中，热传导行为由能量守恒方程描述：
\[ \rho C_p \frac{\partial T}{\partial t} - \nabla \cdot (k \nabla T) = Q \]式中，\(\rho\) 表示介质密度，\(C_p\) 为比热容，\(T\) 是温度变量，\(t\) 为时间，\(k\) 代表热导率，\(Q\) 为内部热源项。此方程刻画了系统内热量随时间的积累与空间扩散过程。
流体流动则通常采用Navier-Stokes方程（简化形式）来表达动量守恒：
\[ \rho \left( \frac{\partial \mathbf{u}}{\partial t} + (\mathbf{u} \cdot \nabla) \mathbf{u} \right) = - \nabla p + \mu \nabla^2 \mathbf{u} + \mathbf{F} \]其中，\(\mathbf{u}\) 为流速矢量，\(p\) 为压力，\(\mu\) 为动力粘度，\(\mathbf{F}\) 为体积力（如重力）。该方程反映了流体在复杂多孔介质中的非稳态流动特性。
而固体结构的力学响应可由线弹性平衡方程表示：
\[ \nabla \cdot \boldsymbol{\sigma} + \mathbf{f} = 0 \]这里，\(\boldsymbol{\sigma}\) 为应力张量，\(\mathbf{f}\) 为单位体积所受外力。该方程用于求解煤岩体在温度变化与流体压力共同作用下的形变与应力分布。
在实际模拟过程中，上述三个物理场存在显著耦合效应：例如，气体注入引发的压力变化会改变煤岩孔隙结构，从而影响渗流路径；同时，温度梯度会引起热应力，进一步改变岩石力学性能，形成闭环反馈机制。
COMSOL建模与仿真流程
首先需根据目标气藏地质特征建立几何模型，通常对真实结构进行合理简化，构建三维或多层等效模型，并设定初始状态与边界条件。
以热边界条件为例，若考虑煤层顶部与地表大气间的热交换，可设置对流换热边界：
q = h*(T_inf - T);其中 \(q\) 为热通量，\(h\) 为对流换热系数，\(T_{inf}\) 为环境温度，\(T\) 为边界处当前温度。该表达式可在COMSOL的边界设置界面直接输入。
针对流体域，需明确入口与出口条件。例如，在注入井位置设定速度入口条件：
u = u0;其中 \(u_0\) 为指定入口流速。生产井或边界出口则常设为压力出口条件：
p = p_out;其中 \(p_{out}\) 为出口压力值。

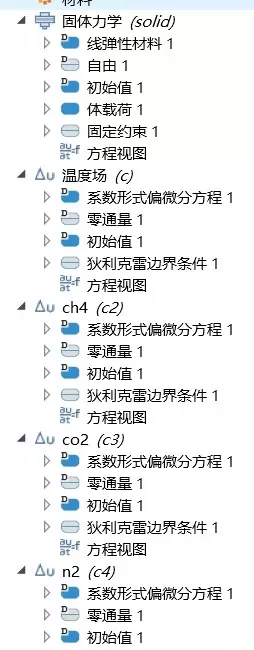

在多物理场耦合配置方面，COMSOL提供集成化的多场耦合接口，可将“传热模块”、“流体力学模块”与“固体力学模块”进行联动设置，确保各场之间数据实时交互，准确反映真实物理过程。
应用拓展与适用范围
本方法的核心优势在于其跨场景适应能力。除煤层气藏注N、CO开发外，同样适用于常规油气藏的注气驱油模拟以及CCUS项目中的CO地下封存评估。
在油气开发中，可用于预测注入气体的空间运移规律、温度场演化趋势以及地层应力重分布，辅助制定高效且安全的开采策略。在CCUS应用中，则能有效评估CO长期封存过程中对围岩产生的热-流-固耦合效应，判断潜在泄漏风险与地层稳定性，支撑封存安全性论证。
参考文献
[1] [文献标题 1] - 系统阐述热-流-固耦合理论基础及其在能源工程中的应用。
[2] [文献标题 2] - 基于COMSOL平台的油气藏注气开发模拟案例研究，涵盖模型构建与参数设定细节。
通过上述分析可见，基于COMSOL的热-流-固三场耦合模拟为复杂地下资源开发与碳封存技术提供了强有力的数字工具支持。相关研究者可在此基础上开展更深入的参数敏感性分析与现场数据校验工作。
