遥感图像三维重建的核心目标是将二维影像转化为具有空间立体感的实景模型，从而直观展现地表地形与地物的空间结构。这种三维表达方式为高程分析、地貌形态识别以及空间格局评估提供了强有力的可视化支持。

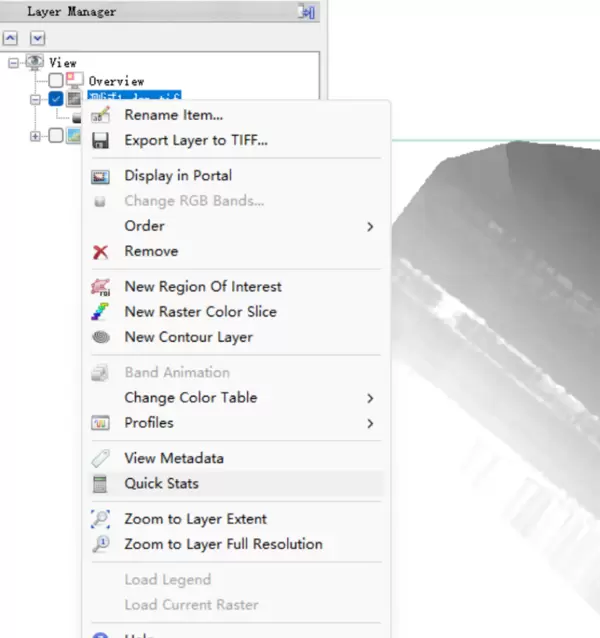

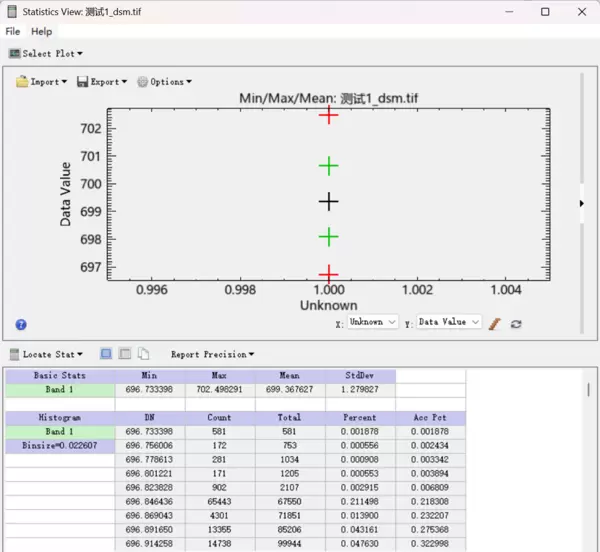

在数据准备阶段，需将 Pix4Dmapper 生成的多波段正射影像与 DSM（数字表面模型）文件导入 ENVI 软件。通过“Layer Manager”中的“Quick Stats”功能可快速获取 DSM 的高程统计信息。本次实验中，DSM 数据显示区域最小高程为 696.733398 米，最大值为 702.498291 米，该范围为后续三维建模提供了关键的高程参数依据。

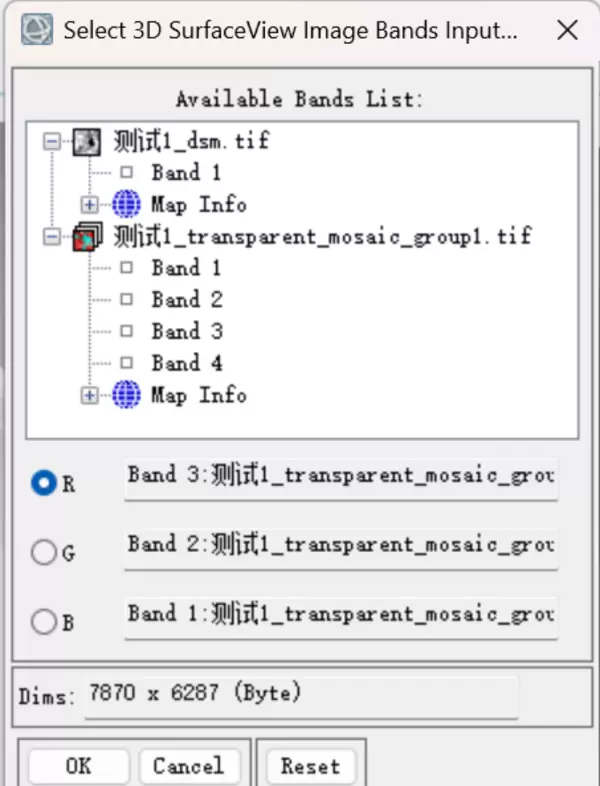

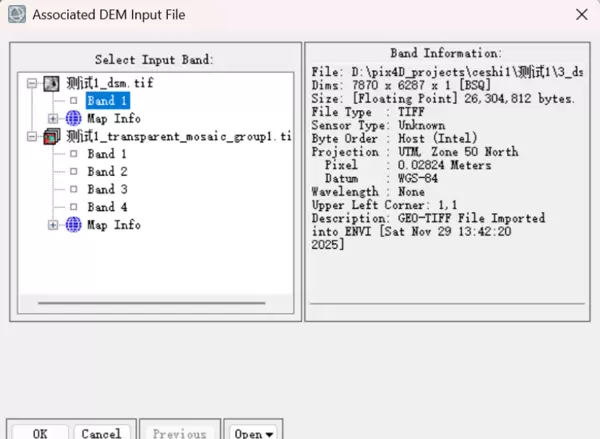

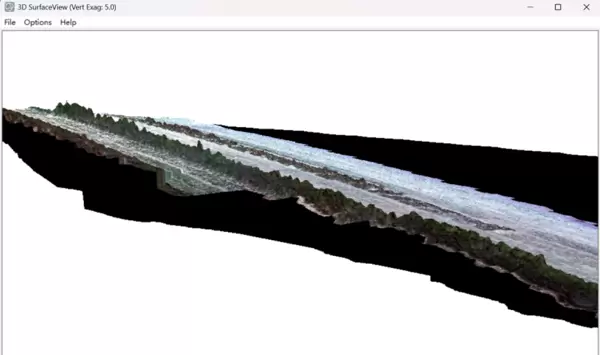

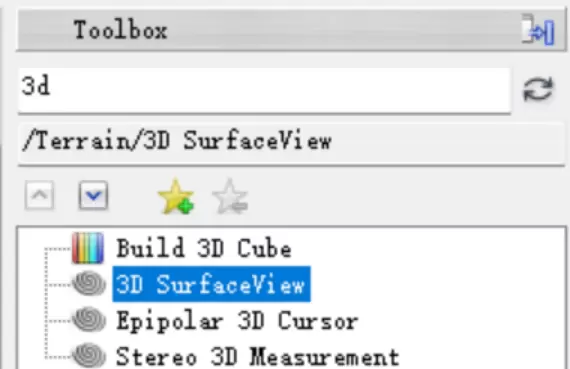

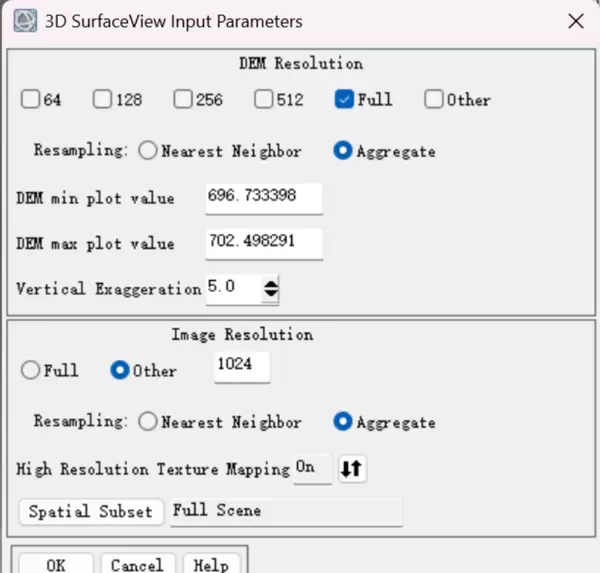

进入三维模型构建环节，在 ENVI 的 “Toolbox” 中选择 “3D → Terrain/3D SurfaceView” 工具，分别加载多波段影像的 RGB 波段作为纹理贴图数据，并以 DSM 作为高程源数据。设置 DEM 分辨率为 256，垂直夸张系数（Vertical Exaggeration）设为 5.0，图像分辨率调整至 1024，并勾选“High Resolution Texture Mapping”选项以增强模型表面纹理的清晰度。运行处理后即可生成具备真实感的三维实景模型，能够清晰展示研究区内的地形起伏特征及作物分布格局。
Pix4Dmapper 输出的正射影像和 DSM 文件均包含标准地理坐标信息与光谱数据，可直接无缝接入 ENVI 平台进行进一步的专业化遥感分析。ENVI 的主要优势在于深度挖掘影像所蕴含的光谱与地形信息，借助数学运算与模型反演手段，将原始像元值转化为具有实际应用价值的专题成果，如植被覆盖度、地形起伏度等。
传统植被参数反演：作物高度与植被覆盖度

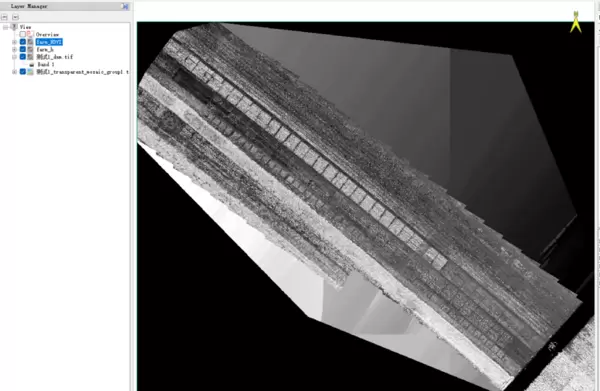

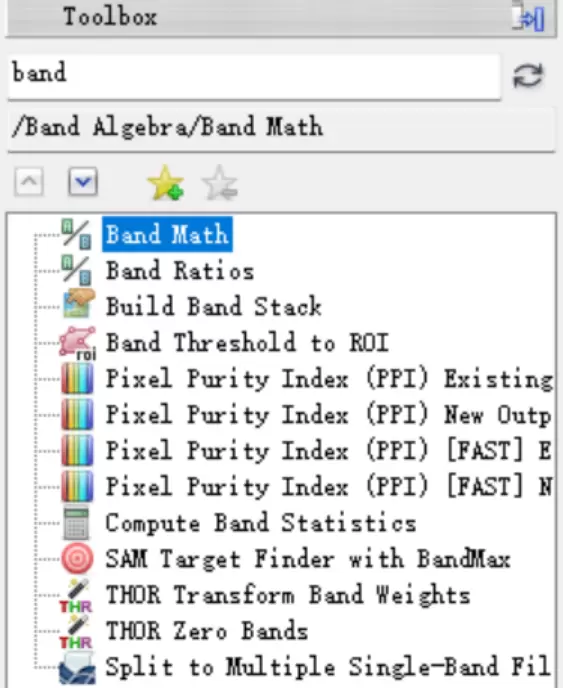

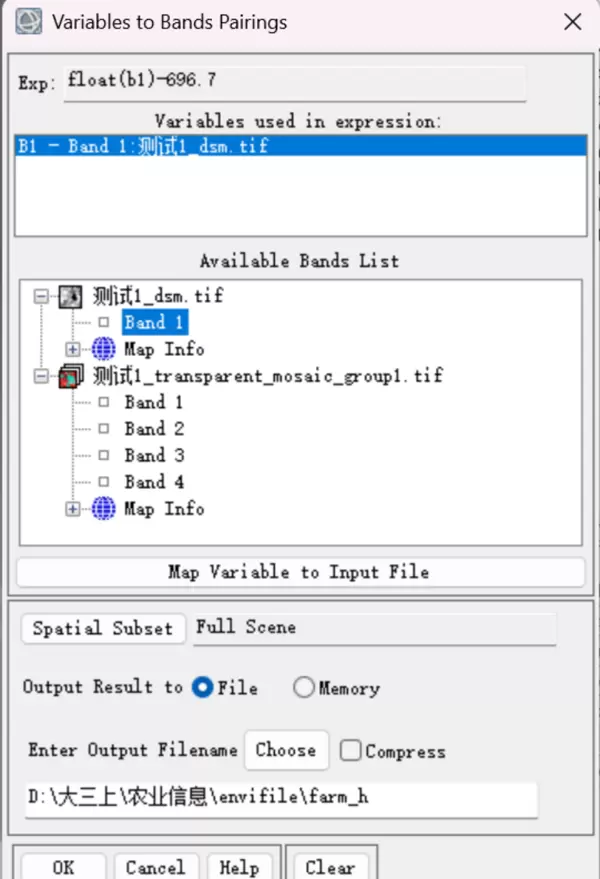

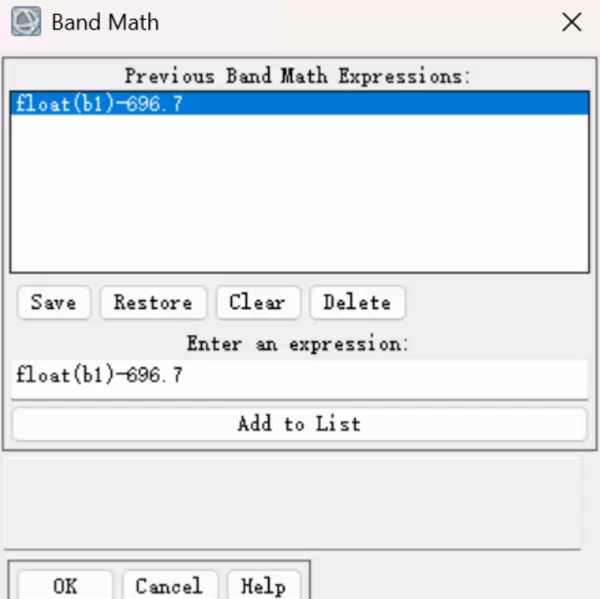

作物高度反演：作物高度是衡量其生长状态的重要指标，广泛应用于产量预测与长势监测等农业遥感领域。其基本原理是利用 DSM 与地面高程（DEM）之间的差值计算冠层高度模型（CHM），即：作物冠层高度 = DSM - DEM。由于本实验未获取独立的 DEM 数据，因此采用 DSM 与区域内最低高程（696.7 米）之差进行近似替代。在 ENVI 中使用“Band Math”工具输入表达式 “float(b1) - 696.7”（其中 b1 表示 DSM 数据），生成 CHM 结果图层，实现对作物相对高度的反演。

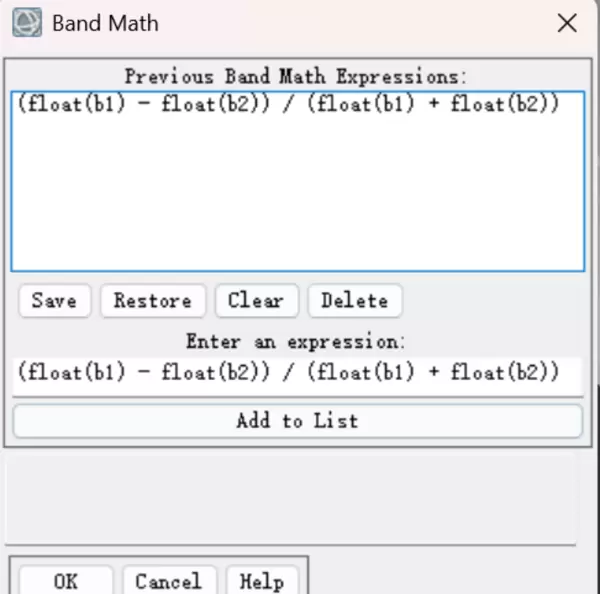

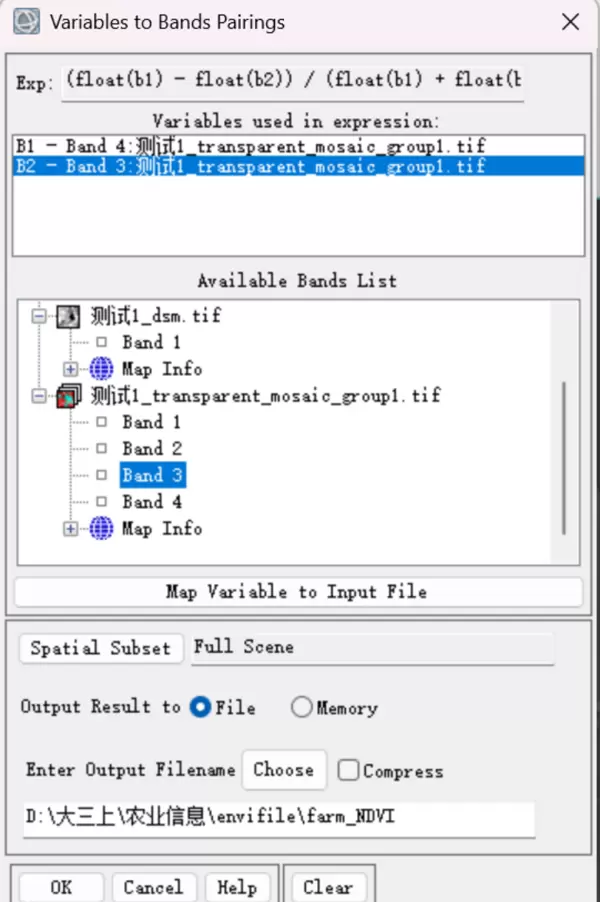

植被覆盖度反演：植被覆盖度（FVC）指植被在地表垂直投影面积占总区域面积的比例，常用于生态系统健康评估、水土保持能力判断等方面。反演流程如下：首先利用“Band Math”计算归一化差分植被指数（NDVI），公式为“(float(b1) - float(b2)) / (float(b1) + float(b2))”，其中 b1 对应近红外波段，b2 对应红光波段；利用 NDVI 对植被的高度敏感性区分植被与非植被像元；随后设定阈值（通常取 0.3），将 NDVI > 0.3 的像元判定为植被区域，统计其占比即得植被覆盖度。
技术要点与注意事项
（一）操作关键点
- 影像质量控制：导入 ENVI 前，确保 Pix4Dmapper 处理所用影像具备足够的重叠度（建议航向重叠≥80%，旁向重叠≥60%），避免拼接缝隙；同时剔除模糊、运动拖影或曝光异常的影像，以防影响地理配准精度。
- 坐标系一致性：在整个处理流程中，Pix4Dmapper 与 ENVI 必须使用统一的空间参考系统（例如本实验采用 WGS 84 / UTM zone 50N），防止因坐标不一致导致数据错位，进而影响分析结果准确性。
- 公式输入准确性：在 ENVI 的 Band Math 模块中，必须准确映射各波段并正确编写表达式。例如，在 NDVI 计算中需明确区分近红外与红波段，防止混淆；同时应使用 float 类型参与运算，避免整型截断造成精度损失。
（二）常见问题及应对策略
- Pix4Dmapper 处理中断：若处理过程中意外终止，应检查存储路径是否空间充足，确认输入影像是否存在格式错误或缺失地理标签。可通过查看软件输出的日志文件定位具体错误，修复后重新执行处理流程。
- ENVI 波段映射错误：若反演结果异常（如 NDVI 全部为负值），应核查波段分配是否正确，重点确认近红外与红波段是否被误调。可通过“Layer Manager”中的“View Metadata”功能检查各波段属性信息。
- 正射影像色彩失真：若输出影像出现明显偏色或色调异常，可能源于相机参数设置不当或白平衡失调。可在 Pix4Dmapper 的“相机型号”设置中重新校正传感器参数，或在 ENVI 中使用“Change Color Table”功能进行色彩优化。
应用场景与拓展方向
该技术体系已广泛应用于精准农业、生态监测、城市规划与灾害评估等领域。基于 Pix4D 与 ENVI 的联合处理流程，不仅实现了从无人机影像到三维实景模型的高效转化，还支持多种植被参数的定量反演，具备良好的可扩展性。未来可结合机器学习算法提升分类精度，或融合多时相数据开展动态变化监测，进一步拓展其在智慧农业与环境管理中的应用潜力。
生态环境评估：借助多波段遥感影像与植被指数的结合，能够对区域内的生态覆盖变化、湿地保护现状以及荒漠化发展程度等进行有效分析，为生态保护与修复提供科学依据；
农业遥感监测：通过反演NDVI指数，可实现对作物生长状况的动态监测，及时发现病虫害风险，并对农作物产量进行预测，为精准农业决策提供有力的数据支持；
地形测绘与规划：基于DSM数据可生成地形等高线图、坡度坡向图，广泛应用于国土空间布局优化、道路路径设计、水利工程选址等实际场景。
技术拓展方向
时间序列分析：获取同一区域在不同时间段的无人机遥感影像，按照本文所述流程处理并生成正射影像与NDVI时序数据集，可用于研究植被生长周期性变化、地表形态演化等长期生态或地理过程；
机器学习融合：利用ENVI平台内置的机器学习算法（如随机森林、支持向量机），结合多光谱影像与NDVI特征变量，开展土地利用分类、作物种类识别等智能化信息提取任务；
多软件协同深化：将Pix4Dmapper生成的高精度正射影像与ENVI的遥感分析结果导入ArcGIS平台，进行空间叠加处理与专题地图制作，实现多源数据融合分析，显著提升成果的应用深度与可视化表达效果。
