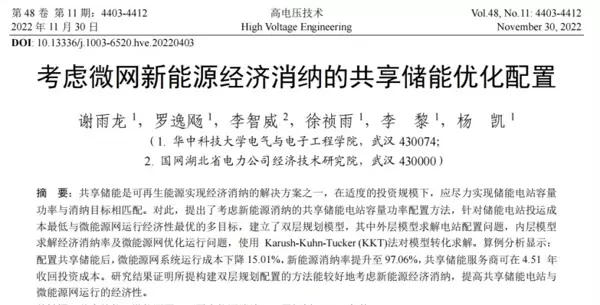

最近在研究微电网中新能源消纳与储能系统协同优化的问题，接触到一篇题为《考虑微网新能源经济消纳的共享储能优化配置》的文献。该文提出了一种面向共享储能电站的容量与功率配置方法，兼顾储能投资成本最小化和微能源网运行经济性最大化，具有较强的工程应用价值。

针对这一问题，作者构建了双层规划模型：外层负责确定储能系统的最优容量与功率参数，目标是降低储能电站的整体投运成本；内层则聚焦于微网在给定储能配置下的优化调度，旨在提升新能源的经济消纳水平，并实现系统运行成本最小化。

模型求解思路

为实现双层模型的有效求解，文中采用Karush-Kuhn-Tucker（KKT）条件将内层优化问题转化为约束条件，嵌入到外层模型中，从而将原双层问题重构为单层混合整数线性规划问题。最终通过Matlab平台调用YALMIP工具箱进行建模，并结合Gurobi求解器完成高效求解。

核心模块解析

整个代码结构清晰，主要分为三个关键部分：

1. 外层配置优化：对储能系统的额定功率与总容量进行组合枚举，每组配置作为输入传递至内层模型。
2. 内层运行优化：基于当前储能参数，求解微网在典型日场景下的最优调度方案，计算对应的运行成本与新能源消纳率。
3. KKT转化机制：利用KKT条件实现双层耦合，确保内层响应符合最优化原则。

%% 外层优化：储能容量配置
for P_ess = P_range
    for C_ess = C_range
        [cost,flag] = InnerLayer_Optimization(P_ess, C_ess);
        if flag == 1
            total_cost = Calculate_Cost(P_ess, C_ess, cost);
            Update_Result(P_ess, C_ess, total_cost);
        end
    end
end

实现细节说明

在具体编程实现过程中，有几个关键点值得注意：

• 储能的充电与放电功率分别设置独立变量，便于施加非同时动作等物理约束，提高模型可读性和求解稳定性。
• 时间步长dt作为一个基础参数，直接影响能量累积计算精度，需根据实际调度周期合理设定。
• 电网购售电价c_grid设计为24维向量，支持分时电价策略模拟，增强模型对现实电价机制的适应能力。

function [operational_cost, flag] = InnerLayer_Optimization(P_ess, C_ess)
    % 定义决策变量
    P_grid = sdpvar(24,1);  % 电网购电量
    P_charge = sdpvar(24,1); % 储能充电
    P_discharge = sdpvar(24,1); % 储能放电

    % 构建目标函数
    cost = sum(c_grid.*P_grid*dt) + sum(c_ess.*(P_charge+P_discharge)*dt);

    % 约束处理
    constraints = [...
        P_charge >= 0, P_discharge >=0,...
        P_charge <= P_ess, P_discharge <= P_ess,...
        sum(P_charge)*dt <= C_ess, sum(P_discharge)*dt <= C_ess];

    % 调用求解器
    ops = sdpsettings('solver','gurobi','verbose',0);
    optimize(constraints, cost, ops);

    flag = 0;
    if strcmp(info.problem, 'Infeasible') == 0
        operational_cost = value(cost);
        flag = 1;
    end
end

KKT条件处理技巧

在模型转换中，使用YALMIP内置的kkt函数自动生成平稳性条件，显著简化了建模流程。但对于互补松弛性条件，则需手动引入二元变量进行线性化处理。

实践中发现，Gurobi求解器对严格意义上的互补松弛约束较为敏感，容易导致无解或收敛困难。因此建议适当放宽相关约束容差，例如引入小量松弛项，以提升求解鲁棒性。

%% KKT条件处理
[grad, lagrange] = kkt(F, cost, variables);
complementarity = [];
for i = 1:length(lagrange.dual)
    complementarity = [complementarity, 0 <= lagrange.dual(i) <= 1000];
end
constraints = [F, grad == 0, complementarity];

结果分析与可视化

优化完成后，结果展示至关重要。文中采用三维曲面图呈现不同储能配置下系统总成本的变化趋势：

mesh(P_range, C_range, Total_cost_matrix)
xlabel('储能功率(kW)')
ylabel('储能容量(kWh)')
zlabel('总成本(万元)')
title('储能配置成本曲面')
colormap(jet)

当曲面中出现明显的低洼区域时，表明已捕捉到潜在最优解。但需注意，在复杂场景下可能存在多个局部极小值，应结合技术边界条件进一步验证其可行性。

调试经验分享

在实际运行代码过程中，若出现求解失败，建议优先排查内层模型的可行性问题。可通过以下方式辅助诊断：

• 适度放松储能充放电功率上限，测试是否因约束过紧导致不可行；
• 检查电价数据是否存在异常数值或符号错误；
• 统一各变量的数量级，避免因数值跨度太大影响求解器的数值稳定性。

此外，完整代码还包含风光出力预测、负荷曲线生成等辅助模块，但核心逻辑仍集中于上述双层优化框架。推荐初学者先采用简化的调度周期（如6小时）进行逻辑验证，待模型运行正常后再扩展至完整的24小时或多日场景，有助于大幅提升调试效率。
