当你打开地图 APP 规划出行路线时，是否曾好奇过背后的数据结构是如何运作的？从 A 地到 B 地的多条路径选择、道路距离（即权重）的计算，以及单行道这类方向性限制（有向边），其实都可以通过“带权有向图”这一数据模型来精准表达。而实现这种复杂图结构高效存储与操作的关键技术之一，正是本文要深入解析的“邻接链表”。

一、理解基础：什么是带权有向图？

在数据结构中，“图”并非简单的图形绘制，而是由“顶点”和“边”构成的网络系统。其中，顶点可以代表现实中的路口或地点，边则表示连接这些点的道路或其他关系。当我们在图的基础上引入两个关键特性——方向性和权重时，就形成了“带权有向图”：

• 有向性：每条边具有明确的方向，如同城市中的单行道。例如，从顶点 A 可直达顶点 B，但反向可能不可行，因此边仅存在于 A→B 方向。
• 权重：每条边附带一个数值，用于表示距离、通行时间或费用等实际意义的信息。比如 A 到 B 的路径长为 10 公里，则该边的权重为 10。

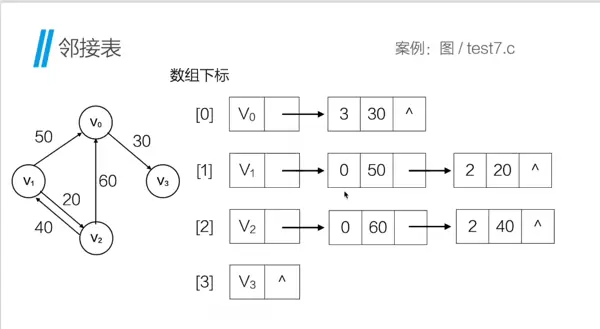

以一个具体示例说明：设有 4 个顶点（编号 0 至 3，对应四个路口），并存在如下 5 条带权有向边：1→0（权重 50）、2→0（60）、0→3（30）、1→2（20）、2→1（40）。这样的结构就是一个典型的带权有向图。接下来的问题是：如何高效地存储这种顶点与边之间的复杂关系？答案便是“邻接链表”。

二、为何选择邻接链表？一种更灵活的空间优化方案

常见的图存储方式包括“邻接矩阵”和“邻接链表”。邻接矩阵使用二维数组记录所有顶点对之间的连接状态，直观但存在明显缺陷——对于稀疏图（即边的数量远小于顶点数的平方），会浪费大量内存空间。例如，一个拥有 100 个顶点的图需要 100×100 的数组，但如果实际连接的边仅有几十条，大部分单元将处于空置状态。 相比之下，邻接链表提供了一种更为高效的替代方案：它为每个顶点维护一个独立的链表，仅记录该顶点所直接指向的邻接顶点及其对应的边权重。换句话说，只保存“与我相关”的信息，无关连接一律不存，从而显著节省存储空间，并提升后续遍历与修改操作的效率。 仍以上述顶点 1 为例，其邻接链表仅需包含两项：“指向顶点 0，权重 50” 和 “指向顶点 2，权重 20”。这种方式不仅紧凑，而且在处理大规模稀疏图时优势尤为突出。

三、动手实践：用 C 语言构建带权有向图的邻接链表

理论之外，实践才是掌握数据结构的核心。下面我们逐步使用 C 语言实现带权有向图的邻接链表结构，涵盖从基本结构体定义到图的创建与输出全过程。

1. 定义核心结构体：搭建程序骨架

整个实现依赖三个关键结构体：

• 边表节点（Edgenode）：用于表示一条出边，包含目标顶点下标（adx）、边的权重（weight），以及指向下一个边节点的指针（next），构成链式结构的基本单元。
• 顶点节点（Vertexnode）：描述一个顶点，包含顶点自身数据（data）和指向其第一条出边的指针（firstedge），作为邻接链表的头节点。
• 图结构体（GrphAdjlist）：整体管理图的信息，包括顶点数组（adjlist）、顶点总数（vernum）和边总数（edgenum），相当于整个图的控制中心。

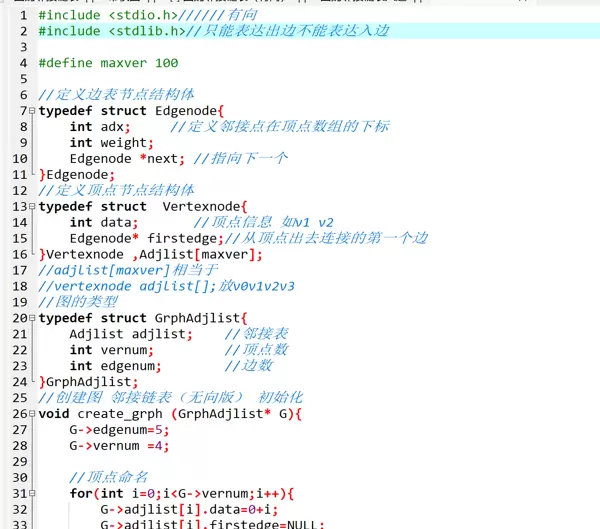

以下是代码片段（含关键注释）：

#include <stdio.h>

#include <stdlib.h>

#define maxver 100 // 最大顶点数，可根据需求调整

// 边表节点：存储邻接顶点和权重

typedef struct Edgenode{

int adx; // 邻接顶点在顶点数组中的下标

int weight; // 边的权重（如距离、时间）

Edgenode *next; // 指向下一个边节点

}Edgenode;

// 顶点节点：存储顶点信息和第一条边的指针

typedef struct Vertexnode{

int data; // 顶点信息（如编号0、1、2）

Edgenode* firstedge; // 指向该顶点的第一条边

}Vertexnode, Adjlist[maxver]; // Adjlist相当于Vertexnode数组

// 图结构体：整合顶点数组、顶点数和边数

typedef struct GrphAdjlist{

Adjlist adjlist; // 邻接表（顶点数组）

int vernum; // 顶点总数

int edgenum; // 边总数

}GrphAdjlist;

2. 构建图结构：填充数据内容

创建图的过程主要包括两个步骤：初始化顶点信息，以及逐条插入边以构建邻接链表。为了提高效率，我们采用“头插法”将新的边节点插入到对应顶点的链表头部，避免每次遍历至链尾。 具体流程如下：

1. 设定顶点总数（vernum）和边总数（edgenum）；
2. 为每个顶点分配编号（如 0 到 3），并将 firstedge 指针初始化为 NULL（初始无边）；
3. 定义一个二维数组存储所有带权有向边（如前述 5 条边）；
4. 遍历每条边，动态创建边节点，并使用头插法将其加入源顶点的邻接链表中。

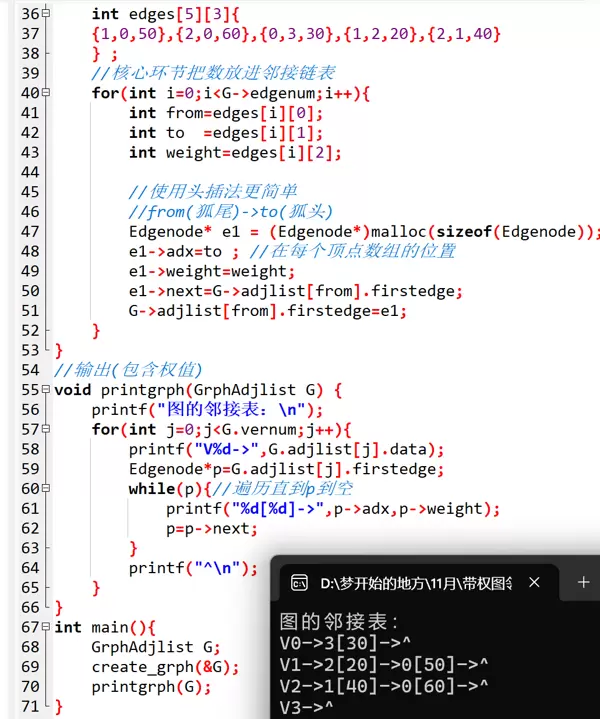

相关代码实现如下：

// 创建带权有向图（邻接链表版）

void create_grph(GrphAdjlist* G){

// 1. 初始化顶点数和边数（可根据实际需求修改）

G->edgenum = 5; // 5条边

G->vernum = 4; // 4个顶点（编号0-3）

// 2. 初始化顶点：赋值+第一条边为空

for(int i=0; i<G->vernum; i++){

G->adjlist[i].data = i; // 顶点编号0、1、2、3

G->adjlist[i].firstedge = NULL; // 初始无关联边

}

// 3. 定义带权有向边：{起点, 终点, 权重}

int edges[5][3] = {

{1,0,10}, // 1→0，权重50

{2,0,30}, // 2→0，权重60

{0,3,20}, // 0→3，权重30

{1,2,20}, // 1→2，权重20

{2,1,40} // 2→1，权重40

};

// 4. 用头插法构建邻接链表

for(int i=0; i<G->edgenum; i++){

int from = edges[i][0]; // 边的起点

int to = edges[i][1]; // 边的终点

int weight = edges[i][2];// 边的权重

// 创建新的边节点

Edgenode* e1 = (Edgenode*)malloc(sizeof(Edgenode));

e1->adx = to; // 记录终点下标

e1->weight = weight; // 记录权重

// 头插法：新节点指向当前第一条边，再让顶点指向新节点

e1->next = G->adjlist[from].firstedge;

G->adjlist[from].firstedge = e1;

}

}

3. 输出图：邻接链表的可视化展示

为了验证图的构建是否正确，我们实现一个打印函数，用于遍历每个顶点的邻接链表。输出格式为：“顶点→邻接顶点 [权重]→...→^”，其中“^”表示链表结束，从而直观呈现结构。

代码实现：

// 输出带权有向图的邻接表

void printgrph(GrphAdjlist G) {

printf("带权有向图的邻接表：\n");

for(int j=0; j<G.vernum; j++){

// 先打印当前顶点

printf("V%d->", G.adjlist[j].data);

// 遍历该顶点的邻接链表

Edgenode* p = G.adjlist[j].firstedge;

while(p != NULL){ // 直到链表末尾

printf("%d[%d]->", p->adx, p->weight); // 输出邻接顶点和权重

p = p->next; // 指向下一个边节点

}

printf("^\n"); // 标记链表结束

}

}

4. 主函数：一键运行查看效果

在主函数中完成图的创建与打印，通过一次执行即可观察邻接链表的实际结构。

int main(){

GrphAdjlist G; // 定义一个图

create_grph(&G); // 创建图（传地址，修改原图）

printgrph(G); // 打印图

return 0;

}

运行结果如下（与预设的边信息完全一致）：

带权有向图的邻接表：

V0->3[30]->^

V1->2[20]->0[50]->^

V2->1[40]->0[60]->^

V3->^

四、邻接链表的深层优势：不仅仅是节省空间

有人可能会问：相比邻接矩阵，邻接链表除了更省存储空间，还有什么特别之处？实际上，它在多种图操作中展现出显著优势：

高效遍历
当需要获取某个顶点的所有出边时，只需直接遍历其邻接链表。而邻接矩阵则需扫描整行数据——例如对于100个顶点的图，即使某顶点仅有2条边，也必须检查100个元素，效率低下。

灵活修改
增加或删除一条边时，仅需在其对应顶点的链表中进行节点插入或移除操作（如采用头插法），时间复杂度可达到 O(1)。虽然邻接矩阵也能实现 O(1) 的修改，但会带来大量空间浪费。

天然支持带权图
在链表的边节点中可以轻松添加“权重”字段，甚至扩展其他属性（如道路限速、网络延迟等），具有极强的兼容性和可拓展性。

五、实际应用场景思考：邻接链表能解决哪些问题？

除了前文提到的地图路径规划外，带权有向图结合邻接链表的结构，还可广泛应用于以下场景：

网络路由
描述路由器之间的数据传输关系。方向性体现为A可向B发送数据，但B未必能反向通信；权重可表示传输延迟或带宽成本。

任务调度
表达项目中各任务间的依赖关系。有向边表示前置条件（如任务A完成后才能开始任务B），权重可代表执行所需时间。

金融交易系统
记录用户之间的资金流动。有向边表示转账方向（A转给B），权重即为转账金额，便于追踪资金流向和风险分析。

当下次遇到涉及“方向性、数值关联、多节点交互”的复杂问题时，不妨考虑是否可用带权有向图配合邻接链表来建模与求解。

总结

带权有向图是刻画现实世界复杂关系的强大工具，而邻接链表则是让这一工具得以高效运行的关键支撑。它以动态链表的形式，在存储空间与操作性能之间取得了良好平衡，使图结构不再笨重冗余。

若你已动手实现了上述代码，建议尝试进一步扩展功能，比如调整边的数量与权重，或增加“查找指定边”“删除顶点”等操作，深入挖掘邻接链表的更多潜力。
