并网逆变器PQ控制策略的Matlab仿真分析

在电力电子系统中，并网逆变器的PQ控制策略是实现电能高质量、稳定接入电网的核心技术之一。本文将围绕该控制策略在Matlab环境下的仿真展开讨论，重点介绍其中关键环节——LC滤波器的设计与作用，并展示整体系统的运行效果。

PQ控制：实现有功与无功功率的精确调节

PQ控制的核心目标在于对并网逆变器输出的有功功率（P）和无功功率（Q）进行独立且精准的调控。有功功率直接参与能量传输，驱动负载工作；而无功功率虽不直接做功，却在维持系统电压水平、保障电网稳定性方面发挥着重要作用。通过PQ控制，逆变器能够根据调度指令灵活响应电网需求，如同一个智能调度员，协调两类功率的输出平衡。

以下为PQ控制逻辑的部分核心代码示意（简化版）：

% 定义参考有功功率和无功功率
P_ref = 1000; % 参考有功功率，单位W
Q_ref = 0; % 参考无功功率，单位var

% 获取电网电压和电流
V_grid = [220 0]; % 电网电压幅值和相位
I_grid = [5 -30]; % 电网电流幅值和相位

% 计算实际有功功率和无功功率
P = V_grid(1)*I_grid(1)*cosd(V_grid(2)-I_grid(2));
Q = V_grid(1)*I_grid(1)*sind(V_grid(2)-I_grid(2));

% 功率误差计算
P_error = P_ref - P;
Q_error = Q_ref - Q;

% 基于PI调节器的控制
Kp_P = 0.1;
Ki_P = 0.01;
Kp_Q = 0.1;
Ki_Q = 0.01;

P_integral = 0;
Q_integral = 0;
dt = 0.001;

for k = 1:1000
    P_integral = P_integral + P_error(k)*dt;
    Q_integral = Q_integral + Q_error(k)*dt;
    % 计算控制信号
    control_signal_P = Kp_P*P_error(k) + Ki_P*P_integral;
    control_signal_Q = Kp_Q*Q_error(k) + Ki_Q*Q_integral;
    % 后续可根据控制信号调整逆变器输出
end

该段程序首先设定目标有功与无功功率值，随后采集电网侧的电压和电流信号，利用瞬时功率理论计算实际输出的P和Q。接着求取参考值与实际值之间的偏差，并引入PI控制器对误差进行动态补偿。比例积分环节输出的控制量用于调整调制波，从而改变逆变器输出，使实际功率快速跟踪设定值，实现闭环控制。

LC滤波器：提升电能质量的关键组件

在逆变器并网过程中，开关动作会产生高频谐波，若不加以抑制，可能影响电能质量和电网安全。LC滤波器在此扮演了“净化器”的角色，其结构由电感L和电容C构成，可有效衰减高次谐波成分，确保并网电流接近理想正弦波形。

下面给出LC滤波器在Matlab中的建模与频率特性分析代码示例：

% 定义LC滤波器参数
L = 0.001; % 电感值，单位H
C = 0.000001; % 电容值，单位F
R = 1; % 电阻值，单位Ω

% 频率范围设置
f_start = 50; % 起始频率，单位Hz
f_end = 10000; % 终止频率，单位Hz
num_points = 1000; % 频率采样点数
f = logspace(log10(f_start), log10(f_end), num_points);
w = 2*pi*f;

% 计算LC滤波器传递函数
Z_L = 1i*w*L;
Z_C = 1./(1i*w*C);
Z = Z_L + (Z_C.*R)./(Z_C + R);
H = Z_C./Z;

% 绘制幅频特性
figure;
semilogx(f, 20*log10(abs(H)));
xlabel('Frequency (Hz)');
ylabel('Magnitude (dB)');
title('LC Filter Magnitude Response');

代码中定义了电感L、电容C及寄生电阻R等参数，并设置频率扫描范围从50Hz至10kHz，覆盖典型电力谐波频段。通过计算各元件阻抗并构建系统传递函数H(s)，最终绘制出幅频响应曲线。从图中可见，在特定频率区域，滤波器表现出明显的衰减特性，尤其在谐波密集区具有良好的抑制能力，验证了其滤波性能的有效性。

系统集成与仿真结果：实现稳定并网运行

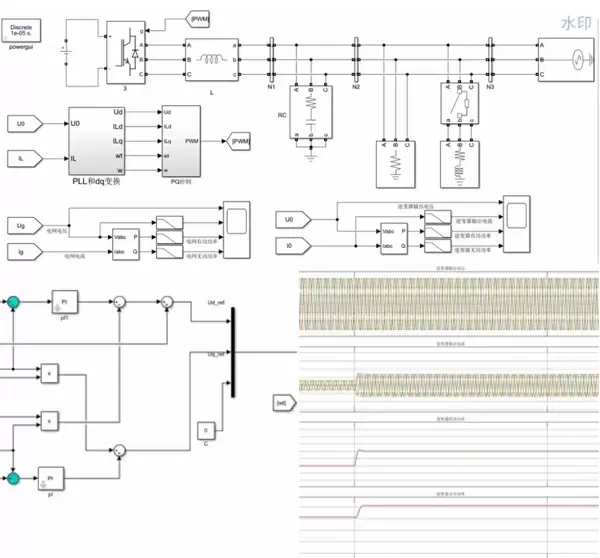

将PQ控制模块与LC滤波器模型整合至完整的并网逆变器仿真系统中，可在Matlab/Simulink环境下构建闭环控制系统。经过合理配置控制参数与系统结构，仿真结果显示：有功与无功功率能够迅速跟踪设定值，动态响应良好，稳态误差小；同时，并网电流经LC滤波后波形平滑，总谐波畸变率（THD）显著降低，满足并网电能质量标准。

整体来看，PQ控制策略结合LC滤波设计，实现了对功率输出的精确管理与电流波形的高效净化，达到了并网逆变器“完美运行”的预期效果。

参考文献

1. [具体书名1]，作者1，出版社1，出版年份1
2. [具体论文名2]，作者2，期刊名2，发表年份2
