项目概述
本项目是一个面向初学者的线图可视化组件，基于 Electron 框架与 Canvas 技术构建。组件集成了多种数据展示形式、交互操作支持、动态数据更新以及样式自定义能力，适用于学习和基础应用开发场景。
核心功能特性
- 多类型数据支持：可展示随机生成、线性增长、正弦波动及指数上升等多种模拟数据。
- 视觉样式定制：允许用户自定义线条颜色、线宽、数据点大小等外观属性。
- 交互式体验：提供鼠标悬停提示信息、按钮切换数据类型等互动功能。
- 实时数据流处理：支持持续更新并即时渲染新数据，实现动态图表效果。
- 多样化图表表现形式：涵盖虚线、区域填充、渐变着色和平滑曲线绘制模式。
- 响应式布局设计：自动适配不同屏幕尺寸，在各类设备上保持良好显示效果。
- 深浅主题切换：内置深色与浅色界面主题，提升视觉舒适度与使用灵活性。
技术架构解析
系统架构组成
项目采用典型的 Electron 双进程模型：
- 主进程：负责管理应用窗口生命周期及数据生成任务。
- 渲染进程：承担图表绘制和用户交互逻辑处理。
- IPC通信机制：通过预加载脚本安全传递主进程与渲染进程之间的数据。
- Canvas绘图引擎：利用原生 Canvas API 实现高性能图形渲染。
关键模块划分
- 数据管理层：完成各类模拟数据的生成、转换与格式化处理。
- 图表渲染模块：实现多样化的折线图绘制方式，包括平滑过渡与动画效果。
- 交互控制系统：监听用户输入事件，响应按钮点击、鼠标悬停等行为。
- 实时更新机制：维护定时器驱动的数据流，确保图表动态刷新。
- 样式配置系统：对外暴露灵活的视觉参数接口，便于个性化设置。
代码结构概览
整体代码组织清晰，遵循模块化原则，便于后续扩展与维护。
91-line-chart/
├── main.js # Electron主进程
├── preload.js # 预加载脚本
├── index.html # HTML模板
├── style.css # 样式文件
├── renderer.js # 渲染进程脚本
├── package.json # 项目配置
└── README.md # 项目文档核心代码片段示例
LineChart 类：图表绘制核心逻辑
class LineChart {
constructor(canvasId, options = {}) {
this.canvas = document.getElementById(canvasId);
this.ctx = this.canvas.getContext('2d');
// 初始化配置项...
}
// 设置图表数据源
setData(data) {
// 数据处理流程...
}
// 绘制单条折线
drawLine(data, color, width) {
// 具体绘图指令...
}
// 执行完整图表渲染
draw() {
// 整合坐标轴、网格、数据点等元素进行绘制...
}
// 其他辅助方法...
}
数据生成函数：创建测试数据集
// 生成指定数量和类型的图表数据
function generateChartData(points = 20, type = 'random') {
const data = [];
switch (type) {
case 'linear': // 线性递增序列
case 'sin': // 正弦波形数据
case 'exponential': // 指数增长趋势
default: // 随机数值集合
// 各类数据生成算法实现...
}
return data;
}
使用指南
环境准备与运行步骤
- 安装依赖包：
执行命令：npm install - 启动应用程序：
运行指令：npm start
功能操作说明
- 切换数据类型：点击“随机数据”、“线性增长”、“正弦波”或“指数增长”按钮以更换当前图表数据源。
- 调整数据点数量：在输入框中设置所需的数据点总数。
- 自定义图表样式：修改线条颜色、宽度、数据点半径等视觉参数。
- 控制显示内容：选择是否显示数据点标记或背景网格线。
- 启用实时更新：点击“开始实时更新”按钮激活动态数据刷新功能。
项目优势亮点
- 模块化结构设计：核心功能以面向对象方式封装，易于维护与二次开发。
- 高效渲染性能：借助 Canvas 原生 API 实现流畅图表绘制，减少 DOM 开销。
- 丰富的用户交互：包含悬停提示、实时刷新等实用交互机制。
- 平滑动画过渡：图表状态变化时具备自然的动画衔接效果。
- 安全性保障：通过 contextBridge 安全暴露接口，符合 Electron 最佳实践规范。
未来扩展建议
- 集成柱状图、饼图等其他常见图表类型。
- 增加导出功能，支持将图表保存为 PNG 图像或 CSV 数据文件。
- 引入缩放与平移能力，方便查看大数据区间细节。
- 拓展数据分析工具，如趋势拟合、极值标注等高级功能。
- 实现多个图表间的联动交互机制，提升数据关联分析能力。
注意事项与优化提示
- 开启实时数据更新后，系统资源占用可能升高，长期运行需关注性能影响。
- 当数据点超过100个时，建议对渲染逻辑进行优化，避免卡顿现象。
- 自定义样式应遵循基本的可视化设计原则，保证图表清晰易读。
- 在高分辨率或多DPI显示器上使用时，可根据实际情况调整默认尺寸与字体设置，获得更佳显示效果。
鸿蒙PC平台适配方案
1. 开发环境搭建
系统要求：Windows 10 或 11 系统，内存不低于8GB，预留至少20GB可用磁盘空间。
必要工具安装：
- DevEco Studio 5.0 及以上版本（需集成鸿蒙 SDK API 20+）
- Node.js 18.x 或更高版本
2. 获取 Electron 鸿蒙版编译产物
- 访问 Electron 鸿蒙官方仓库。
- 下载 Electron 34+ 版本的 Release 包（.zip 格式）。
- 解压至项目根目录，并确认以下路径中包含必要的 .so 动态库文件。
electron/libs/arm64-v8a/3. 应用代码部署结构
请将现有 Electron 项目代码按照如下目录结构进行组织：
web_engine/src/main/resources/resfile/resources/app/
├── main.js
├── package.json
└── src/
├── index.html
├── preload.js
├── renderer.js
└── style.css4. 配置与运行流程

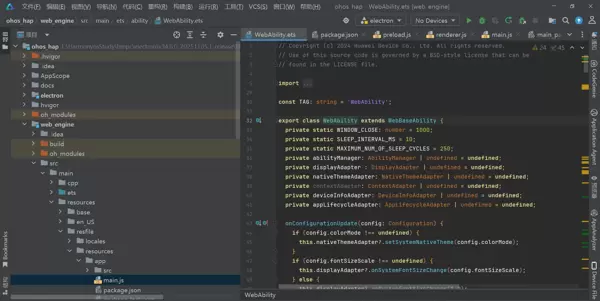

- 打开项目：在 DevEco Studio 中导入 ohos_hap 目录作为工程主体。
- 签名配置：
- 进入 File → Project Structure → Signing Configs
- 可选择自动生成调试签名，或手动导入已有签名证书
- 连接目标设备：
- 启用鸿蒙设备的开发者模式与USB调试选项
- 使用 USB Type-C 数据线连接至开发主机
- 编译并运行：点击 Run 按钮或按下 Shift+F10 快捷键启动应用。
5. 运行验证清单

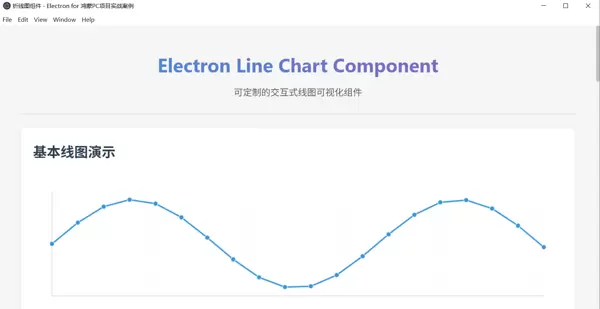

- 应用窗口正常启动并显示内容
- 窗口支持自由缩放，响应式布局正确生效
- 控制台无 “SysCap不匹配” 或 “找不到.so文件” 类错误信息
| 平台 | 适配策略 | 特殊处理 |
|---|---|---|
| Windows | 标准Electron运行 | 无特殊配置 |
| macOS | 标准Electron运行 | 保留dock图标激活逻辑 |
| Linux | 标准Electron运行 | 确保系统依赖库完整 |
| 鸿蒙PC | 通过Electron鸿蒙适配层 | 禁用硬件加速，使用特定目录结构 |
鸿蒙开发调试技巧
日志查看
在DevEco Studio的Log面板中，可通过过滤“Electron”关键词来定位应用运行过程中的日志输出与错误信息，便于快速排查问题。
常见问题及解决方案
"SysCap不匹配"错误： 检查module.json5文件中的reqSysCapabilities字段，仅保留项目实际需要的系统能力声明，移除多余项以避免兼容性冲突。
"找不到.so文件"错误： 确认arm64-v8a目录下四个核心动态库文件是否齐全，缺失会导致加载失败，需确保打包时正确包含所有原生依赖。
窗口不显示： 在main.js文件中添加app.disableHardwareAcceleration()调用，关闭硬件加速可解决部分环境下窗口渲染异常的问题。
动画卡顿： 简化CSS中的动画效果，降低关键帧复杂度，并减少页面重绘和回流频率，提升整体流畅度。
? 动画效果正常播放
