Camera Link技术深度解析

引言：工业视觉的高速桥梁

在机器视觉与工业自动化系统中，数据传输的速度和稳定性直接影响整体性能。随着图像传感器分辨率突破千万像素、帧率提升至数百FPS，传统接口已难以支撑如此高强度的数据流需求。

正是在此背景下，Camera Link标准于2000年由自动化成像协会（AIA）正式推出，迅速成为连接高性能工业相机与图像采集设备之间的核心通道。凭借其确定性延迟、高带宽能力以及卓越的抗干扰特性，该技术已在工业检测、科学成像、医疗影像等领域广泛应用。本文将全面剖析Camera Link的技术架构、实际应用及未来发展方向。

Camera Link物理层架构：
┌─────────────────────────────────────┐
│         Camera Link相机              │
├─────────────────────────────────────┤
│ 图像传感器 → 并行数据 → LVDS串行化   │
│ 控制逻辑   → 控制信号 → LVDS驱动     │
│ 电源管理   → 相机供电 → 隔离设计     │
└──────────────────┬──────────────────┘
                   │
          Camera Link电缆（屏蔽双绞线）
                   │
┌──────────────────┴──────────────────┐
│        Camera Link帧抓取器           │
├─────────────────────────────────────┤
│ LVDS接收 → 串并转换 → FPGA/处理器    │
│ 控制解析 → 相机控制 → 触发输出       │
│ 电源隔离 → 安全供电 → 过载保护       │
└─────────────────────────────────────┘

一、Camera Link技术概述

1.1 标准诞生背景

Camera Link的开发初衷是解决工业视觉系统中存在的几大关键瓶颈：

传统接口问题	Camera Link解决方案
非确定性延迟：USB或以太网存在延迟波动	硬件级同步机制，实现纳秒级精确触发与采集
带宽不足：无法满足高速高分辨率图像传输	采用多通道LVDS并行架构，显著提升吞吐能力
可靠性差：工业环境电磁干扰导致数据错误	基于差分信号传输，有效抑制共模噪声
配置复杂：厂商间接口不兼容	统一机械、电气和协议规范，确保互操作性

1.2 核心设计原则

Camera Link的设计围绕三大核心理念展开：

• 确定性优先：保证从触发信号发出到图像输出的时间恒定不变，适用于精密控制场景。
• 可靠性至上：支持7×24小时连续运行，在严苛工业环境下保持零误码。
• 简洁高效：减少协议层级开销，最大化有效数据传输效率。

二、物理层与电气特性详解

2.1 物理层架构

Camera Link以LVDS（低压差分信号）为基础，并针对工业应用进行了强化设计，具备更高的抗噪能力和信号完整性。

2.2 电气规范对比

相较于标准LVDS，Camera Link在多个电气参数上进行了优化，以适应复杂工业现场：

参数类别	Camera Link规范	标准LVDS对比	工业意义
差分电压	250–450mV	247–454mV	提供更强的噪声容限
共模范围	0.05–2.4V	0.05–2.35V	适应更宽范围的电源波动
终端匹配	100Ω ±10%	100Ω	对阻抗一致性要求更高
电缆要求	双屏蔽双绞线	普通双绞线	增强EMC防护能力
连接器	MDR26标准	形式多样	提高机械连接可靠性
传输距离	Base模式10米；Medium/Full可达15米	通常为10米	更适合工厂布线布局

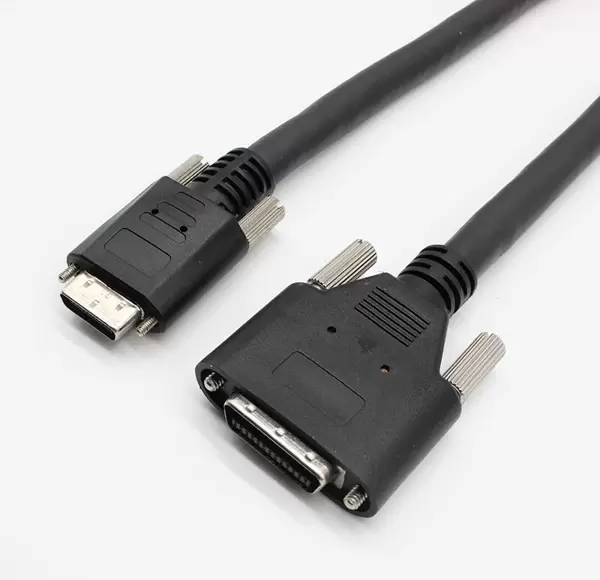

2.3 连接器与引脚定义

Camera Link使用标准化的26针微型D型连接器（MDR26），所有引脚定义严格统一，确保不同厂商设备间的兼容性。

MDR26连接器引脚分配表：

引脚	信号	方向	说明	引脚	信号	方向	说明
1	TX0+	输出	数据通道0正端	14	TX0-	输出	数据通道0负端
2	TX1+	输出	数据通道1正端	15	TX1-	输出	数据通道1负端
3	TX2+	输出	数据通道2正端	16	TX2-	输出	数据通道2负端
4	SER TC+	输出	串行控制时钟+	17	SER TC-	输出	串行控制时钟-
5	TX3+	输出	数据通道3正端	18	TX3-	输出	数据通道3负端
6	SER TF+	输出	串行控制帧+	19	SER TF-	输出	串行控制帧-
7	CC1+	输入	相机控制1+	20	CC1-	输入	相机控制1-
8	CC2+	输入	相机控制2+	21	CC2-	输入	相机控制2-
9	CC3+	输入	相机控制3+	22	CC3-	输入	相机控制3-
10	CC4+	输入	相机控制4+	23	CC4-	输入	相机控制4-
11	+5V	输入	相机电源	24	+5V	输入	相机电源
12	GND	-	电源地	25	GND	-	电源地
13	GND	-	信号地	26	GND	-	信号地

主要信号说明：

• TX0–TX3：主数据通道，具体用途依配置模式而定。
• SER TC / TF：用于双向串行通信的时钟与帧信号。
• CC1–CC4：控制线路，支持触发、曝光时间调节等功能。
• 电源引脚：提供+5V ±5%供电，最大功率可达10W（Base配置下）。

三、配置模式详解

3.1 配置模式对比

Camera Link定义了三种标准工作模式，分别对应不同的性能等级：

特性	Base配置	Medium配置	Full配置
数据通道数	4对	8对	12对
控制通道	4对	4对	4对
串行通信	1路	1路	1路
时钟通道	1对	1对	1对
最大带宽	255MB/s	510MB/s	680MB/s
引脚占用	24针	26针	26针
电缆要求	标准	标准	标准
典型应用场景	中速相机（2–5MP @ 30–60fps）	高速相机（1–2MP @ 200–500fps）	超高速相机（1MP @ 1000+fps）

3.2 Base配置：基础性能方案

Base模式使用4个数据通道，适用于大多数常规工业成像任务，具有良好的性价比和部署灵活性。

Base配置信号映射：
通道A：TX0/TX1 → 24位像素数据（或2×12位）
通道B：TX2/TX3 → 帧有效/行有效/数据有效控制信号
通道C：未使用
通道D：未使用

典型数据格式：
┌───────────────┬───────────────┐
│   TX0 (8位)   │   TX1 (8位)   │ → 蓝色分量或低8位
├───────────────┼───────────────┤
│   TX2 (8位)   │   TX3 (8位)   │ → 绿色分量或中8位
└───────────────┴───────────────┘
控制信号通过专用线路传输，不占用数据带宽

带宽计算示例：

• 像素时钟频率：85MHz（Camera Link上限）
• 每周期传输位数：24位 = 3字节
• 理论带宽：85M × 3 = 255MB/s
• 实际可用带宽：约240MB/s（扣除协议开销）

3.3 Medium配置：性能平衡选择

Medium模式通过双Base结构实现带宽翻倍，适合需要更高帧率或分辨率但无需极致性能的应用场景。

Medium配置架构：
┌─────────────────┐    ┌─────────────────┐
│   相机端逻辑     │    │   采集卡端逻辑   │
├─────────────────┤    ├─────────────────┤
│ 传感器 → 数据分离 → 通道A → 采集卡通道A │
│         │        → 通道B → 采集卡通道B │
│         │        → 通道C → 采集卡通道C │
│         └──────→ 通道D → 采集卡通道D │
└─────────────────┘    └─────────────────┘

数据分配策略：
偶数像素 → 通道A/B（Base配置1）
奇数像素 → 通道C/D（Base配置2）
双通道并行传输，带宽加倍

3.4 Full配置：最高性能实现

Full配置是Camera Link的完整形态，整合三个Base端口资源，达到最高的数据吞吐能力，专为超高速成像系统设计。

Full配置数据流：
传感器输出 → 数据分配逻辑
                ├──→ 端口A（Base配置）→ 通道TX0-TX3
                ├──→ 端口B（Base配置）→ 通道TX4-TX7
                └──→ 端口C（Base配置）→ 通道TX8-TX11

端口分配原则：
端口A：像素数据位[23:0] 或 像素0、3、6...
端口B：像素数据位[47:24] 或 像素1、4、7...
端口C：像素数据位[71:48] 或 像素2、5、8...
三端口并行，实现680MB/s极限带宽

四、协议层设计

4.1 数据包结构

Camera Link协议层采用极简设计原则，最大限度降低协议开销，确保原始图像数据能够高效、低延迟地传输。

4.2 控制与通信机制

Camera Link具备双向通信能力，通过专用的串行通道实现高效的数据交互。该通信机制基于异步串行协议，物理层采用LVDS差分信号传输，具有较强的抗干扰性能。

串行通信主要特性：

• 速率：标准为9600波特率，最高可支持至115200波特
• 协议类型：类似于RS-232的异步串行通信协议
• 功能用途：用于相机参数配置、远程控制及状态信息读取
• 物理传输：采用LVDS差分技术，提升信号完整性和稳定性

此外，Camera Link还提供四条专用控制线（CC1–CC4），可用于外部事件触发和系统协同控制：

控制线	标准功能	可选功能	典型应用场景
CC1	曝光触发	全局复位	实现精确曝光时序控制
CC2	闪光灯控制	外部同步信号输入	配合光源进行闪光同步
CC3	相机使能	事件标记输出	控制相机启停操作
CC4	预留引脚	用户自定义功能扩展	满足特定应用需求

典型Camera Link数据帧结构：
┌─────────────────────────────────────────────────────┐
│                    帧开始                            │
├──────────┬──────────┬──────────┬──────────┬─────────┤
│ 帧头信号 │ 行1数据  │ 行间空白 │ 行2数据  │  ...    │
│ (1周期)  │ (N周期)  │ (M周期)  │ (N周期)  │         │
└──────────┴──────────┴──────────┴──────────┴─────────┘

控制信号时序：
           ┌─────┐                 ┌─────┐
FVAL(帧有效)│     │─────────────────│     │
           └─────┘                 └─────┘
           ┌─────┐     ┌─────┐     ┌─────┐
LVAL(行有效)│     │─────│     │─────│     │─────
           └─────┘     └─────┘     └─────┘
           ┌───┬───┬───┬───┬───┬───┬───┬───┐
DVAL(数据有效)│   │   │   │   │   │   │   │   │...
           └───┴───┴───┴───┴───┴───┴───┴───┘
           DATA0   DATA1   DATA2   DATA3  ...

4.3 同步与触发机制

在工业视觉系统中，高精度同步是保障图像采集一致性的关键。Camera Link支持多种硬件级同步与触发方式，确保多设备间的时间一致性。

硬件触发同步机制允许外部信号精确控制图像采集起始时刻，适用于高速运动物体成像等严苛场景。

触发精度：<10ns抖动
触发方式：上升沿/下降沿/电平触发
多相机同步：通过同一触发源实现μs级同步
应用场景：高速运动物体拍摄、多角度成像

尽管Camera Link本身是一个硬件接口标准，但其可通过GenICam框架实现软件层面的统一访问：

• SFNC（标准特征命名约定）：规范了相机参数的命名规则，提升跨厂商兼容性
• GenApi：利用XML文件描述相机功能接口，便于通用软件识别与控制
• 传输层支持：Camera Link作为底层物理传输介质，与GenICam架构无缝集成

五、Camera Link的应用领域分析

5.1 工业检测与质量控制

在对速度和精度要求极高的自动化检测场景中，Camera Link凭借其高带宽和低延迟特性成为首选方案。例如，在电子制造行业，PCB板的缺陷检测需要快速连续成像与实时处理。

检测要求：
- 分辨率：12MP（4096×3072）
- 帧率：15fps（实时检测）
- 精度：5μm/像素
- 环境：工厂车间，电磁干扰强

Camera Link方案：
配置：Base配置（255MB/s带宽足够）
相机：12MP黑白面阵相机，Camera Link接口
采集卡：PCIe x4 Camera Link采集卡
性能：实际带宽需求 = 12M × 2字节 × 15fps = 360MB/s
      Camera Link Base：255MB/s（需降低帧率或分辨率）
      → 选择Medium配置（510MB/s）

5.2 科学成像与医学影像

科研与医疗成像设备对图像质量和系统稳定性有极高要求，Camera Link能够满足实验室级别的数据传输需求。

以下为常见高端科学相机的技术对比：

相机类型	典型传感器分辨率	帧率	Camera Link配置	主要应用方向
sCMOS相机	2048×2048	100fps	Full配置	生物荧光成像
EMCCD相机	512×512	56fps	Base配置	单分子检测
InGaAs相机	640×512	346fps	Medium配置	光谱分析
高速相机	1280×1024	1000fps	Full配置	流体动力学研究

5.3 交通与安防监控

虽然GigE Vision在普通安防领域广泛应用，但在某些特殊交通监控场景下，仍需依赖Camera Link的高性能表现。

典型需求包括：

• 车牌识别：针对高速行驶车辆（超过200km/h）的清晰捕捉
• 超速抓拍：依赖极高帧率以记录瞬态行为
• 多相机同步：实现多车道全覆盖且时间严格对齐

在此类应用中，Camera Link展现出显著优势：

高速公路抓拍系统：
相机配置：4×800万像素彩色相机
触发方式：激光雷达+地感线圈复合触发
同步要求：4相机同步误差<1ms
数据传输：每相机Full配置Camera Link
处理系统：4通道Camera Link采集卡+GPU处理
性能：每辆车完整图像<100ms内处理完成

5.4 新兴应用拓展

无人机遥感测绘：
需求集中在高分辨率航拍与实时数据验证。然而，飞行平台存在振动、空间受限和功耗敏感等问题。解决方案采用小型化Camera Link接口，并搭配加固型连接器以提升可靠性。

自动驾驶测试验证：
多传感器融合测试要求纳秒级时间同步与海量图像数据采集。Camera Link结合GPS与PPS信号，可实现全局时钟同步，保障数据一致性。

六、Camera Link与其他视觉接口的比较

6.1 技术参数综合对比

特性维度	Camera Link	GigE Vision	USB3 Vision	CoaXPress	10GigE
最大带宽	680MB/s	125MB/s	400MB/s	6.25GB/s	1.25GB/s
传输距离	15米	100米	5米	100米以上	100米
电缆成本	中高	低	低	中	中
连接器类型	MDR26	RJ45	USB3.0	BNC/同轴	RJ45/SFP+
同步精度	<10ns	100ns–1μs	1–10μs	<10ns	100ns
CPU资源占用	极低	中等	中等	低	中等
即插即用性	需安装驱动	良好	优秀	需安装驱动	良好
多相机同步能力	优秀	困难	困难	优秀	困难
工业环境适应性	优秀	良好	差	优秀	良好
典型应用场景	高速工业检测	通用机器视觉	桌面级应用	超高速成像	高分辨率成像

6.2 接口选择决策矩阵

根据具体应用需求，合理选择视觉接口至关重要。以下为参考判断依据：

评估维度	优先选择Camera Link	建议考虑其他接口
带宽需求	>200MB/s	<200MB/s
同步精度要求	多相机间需<100ns同步	单相机或同步要求宽松
传输距离	<15米	>15米
电磁干扰环境	强干扰工业现场	办公室等洁净环境
系统成本考量	性能优先于成本	预算敏感型项目
部署灵活性	固定式长期运行	频繁移动或更换位置
未来扩展性	需求明确且稳定	可能面临升级或变更

6.3 Camera Link的核心优势总结

• 确定性延迟：硬件级触发机制保障采集时序高度可控，适用于高速同步任务
• 零协议开销：几乎全部带宽用于有效图像数据传输，整体效率超过95%
• 强抗干扰能力：差分信号设计配合屏蔽电缆，可在恶劣工业环境中稳定工作
• 成熟生态系统：历经20余年发展，配套开发工具、软件库和兼容设备丰富
• 高度标准化：从连接器规格到通信协议均实现统一标准，确保不同厂商设备互操作性

七、Camera Link硬件设计要点

7.1 电缆与连接器选型规范

为保障信号完整性，Camera Link对传输电缆提出明确技术要求：

参数项	基本标准	工业强化要求	测试方法
导体规格	28AWG双绞线	26AWG双绞线（增强导电性）	线径测量
屏蔽结构	单层铝箔	双层屏蔽（铝箔+编织网）	屏蔽效能测试
特性阻抗	100Ω ±10%	100Ω ±5%（更高精度匹配）	TDR测试
延迟偏差	<25ps/m	<15ps/m（降低抖动）	时域反射分析
弯曲半径	5倍电缆直径	8倍电缆直径（提升耐用性）	机械耐久性测试
工作温度范围	0–70°C	–40–85°C（宽温适应）	高低温循环测试

连接器设计关键点：

• 锁定机制：采用螺丝或卡扣式锁紧结构，防止因振动导致松脱
• 镀金厚度：接触点至少0.75μm镀金层，确保长期使用的电气可靠性
• 应力消除设计：在线缆出口处增加防护结构，避免弯折损伤内部导线

7.2 PCB布局设计准则

在设计Camera Link接口电路板时，应遵循严格的布线规范，以维持高速差分信号的质量。

关键设计规则：
1. 差分对布线：
   - 线宽/间距：根据阻抗计算（通常0.15mm/0.2mm）
   - 长度匹配：对内<5mil，通道间<50mil
   - 参考平面：完整地平面，避免跨分割

2. 终端电阻布局：
   - 位置：尽可能靠近接收器引脚
   - 对称性：到两个差分引线的走线等长
   - 封装：0402或0201，减小寄生参数

3. 电源与去耦：
   - 5V电源：至少2A容量，低纹波（<50mV）
   - 去耦电容：每电源引脚100nF + 10μF组合
   - 隔离设计：数字与模拟电源分离

7.3 信号完整性考量

在高速数据传输中，信号完整性是影响系统稳定性和性能的关键因素。以下是常见的信号完整性问题、成因分析、应对策略以及相应的测试手段：

问题现象	可能原因	解决方案	测试方法
眼图闭合	带宽不足或传输损耗过大	缩短传输距离；选用低损耗优质电缆	眼图测试
抖动过大	时钟信号质量差、电源噪声干扰	优化时钟电路设计；增强电源滤波能力	抖动分析
误码率上升	阻抗不匹配、串扰严重	改善终端匹配设计；增加线对间距以减少干扰	误码率测试
同步丢失	控制信号延迟过高	调整时序参数设置；使用更短的连接电缆	时序分析

八、Camera Link的发展趋势与未来展望

8.1 标准演进历程

自问世以来，Camera Link标准不断升级，适应日益增长的工业视觉需求。其版本迭代如下：

版本	推出时间	主要改进	最大带宽	市场状态
Camera Link 1.0	2000年	定义基础通信规范	255MB/s	逐步退出主流市场
Camera Link 1.1	2004年	引入Medium和Full配置模式	680MB/s	广泛应用于各类系统
Camera Link 1.2	2007年	支持PoCL（通过数据线供电）	680MB/s	持续广泛应用
Camera Link 2.0	2012年	带宽提升至6.8GB/s	6.8GB/s	用于高端小众领域
Camera Link HS	2020年	兼容旧设备，速率大幅提升	10GB/s以上	新兴发展方向

8.3 Camera Link HS：迈向未来的高速接口

Camera Link High Speed（HS）作为新一代标准，旨在满足更高带宽和更远距离的应用需求，具备以下关键特性：

特性	Camera Link 1.1	Camera Link HS	提升幅度
单通道速率	85MHz（170Mbps）	500MHz（1Gbps）	约6倍
最大带宽	680MB/s	10GB/s+	超过15倍
编码方式	原始数据直接传输	采用64B/66B编码	传输效率显著提高
电缆介质	仅限铜缆双绞线	支持铜缆与光纤可选	扩展传输距离
向后兼容性	—	提供兼容模式	支持平滑过渡升级

8.2 PoCL技术：供电方式的革新

Power over Camera Link（PoCL）是一项重要技术创新，允许通过同一根数据线同时传输图像信号和电力，简化布线结构，降低系统复杂度。

PoCL工作原理：
传统：数据线 + 电源线（4根）
PoCL：数据线承载电源 + 数据（复用）

技术优势：
1. 减少电缆数量：从2根减为1根
2. 简化连接：一个连接器完成所有连接
3. 提高可靠性：减少故障点
4. 支持功率：最高13W，满足大多数相机

实现方式：
电源叠加：在LVDS差分信号上叠加DC电源
          ┌── 2.5V DC偏置
          │
TX+ ──────┼────→ 数据+电源
          │
TX- ──────┼────→ 数据+电源
          │
          └── 2.5V DC偏置

8.4 市场前景分析

随着新接口技术的涌现，Camera Link的市场定位也在持续演变。尽管面临竞争，其在高速、高精度及高可靠性应用场景中仍保持不可替代的地位。特别是Camera Link HS的发布，使其能够在高端工业视觉领域继续引领发展。

结语：历久弥新的工业通信标准

历经二十多年的发展，Camera Link见证了工业视觉技术从实验室研究走向大规模自动化生产的全过程。它的持久生命力不仅源于技术上的优势，更来自于对工业实际需求的深刻洞察和工程实现中的务实精神。

在追求极致性能的技术浪潮中，Camera Link始终坚守以下核心价值：

• 可靠性高于一切：为严苛工业环境而生，确保系统零容错运行
• 简单即美：精简协议层级，最大化有效数据吞吐能力
• 标准化驱动生态发展：开放规范促进产业链协同进步
• 持续演进能力：从1.0到HS版本，始终保持技术先进性

展望未来，即便新型接口层出不穷，Camera Link凭借其在高速、高精度、高可靠性方面的综合优势，依然将在高端应用中占据主导地位。尤其是Camera Link HS的推出，保障了该标准在未来十年内仍是工业视觉系统的首选方案之一。

对于工程师而言，学习Camera Link不仅是掌握一种物理接口，更是深入理解工业系统设计哲学的过程——即如何在性能、成本与稳定性之间找到最优平衡点。这种系统级的权衡智慧，正是Camera Link留给行业最宝贵的启示。
