在零碳园区的全生命周期低碳体系中，建筑作为能源消耗与碳排放的关键环节，其基础架构的规划直接决定了整体能耗水平。超低能耗标准下的建筑设计已不再局限于“末端节能”的传统理念，而是转向从源头控制能耗的系统性重构。地基作为建筑的“能量锚点”，承担着结构承载与热工防护双重功能；墙体则作为“热交换屏障”，是防止内外热量流失的核心防线。二者必须围绕“低耗、高效、绿色、耐久”展开构造设计，实现与园区能源系统的深度协同，为达成碳减排目标提供坚实支撑。
一、核心逻辑：超低能耗标准对地基与墙体的底层要求
超低能耗建筑的核心指标在于“全年综合能耗较传统建筑降低60%以上”。这一目标对地基和墙体提出了更高要求——不仅要保障结构安全，还需兼顾长期热工性能，实现建设阶段与运营阶段的节能统一。

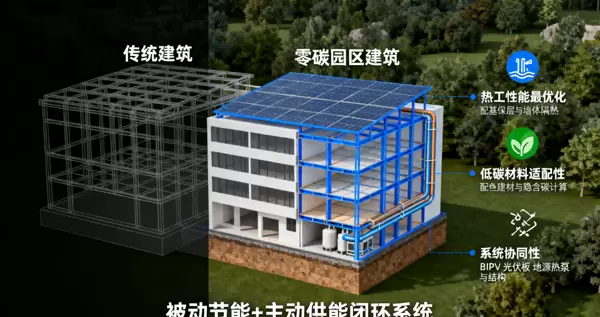

相较于传统建筑仅关注结构稳定性，零碳园区中的建筑基础需满足三大关键需求：
- 热工性能最优化：通过精细化构造设计，最大限度减少地基导热与墙体传热，从而降低采暖与空调系统的运行能耗；
- 低碳材料适配性：优先采用生产能耗低、碳排放少的绿色建材，有效削减建材生产过程中的隐含碳；
- 系统协同性：地基与墙体应与园区内的光伏建筑一体化（BIPV）、地源热泵等可再生能源系统良好对接，形成“被动节能+主动供能”的闭环运行模式。
在此逻辑下，地基设计需突破“只承重、不保温”的旧有思维，迈向“结构-保温一体化”新范式；墙体设计也应摆脱“单一叠加保温层”的做法，发展为集保温、承重、装饰及透气功能于一体的复合体系。两者共同构筑起建筑实现超低能耗的“第一道防线”。

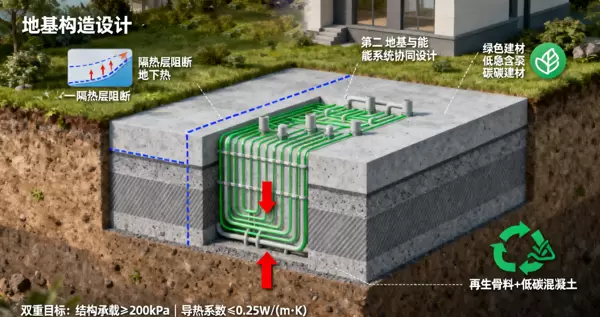

二、地基构造设计：兼顾结构稳定与热工防护
地基常被视为建筑能量流失的“隐形通道”。由于缺乏有效保温措施，传统地基在冬季会将土壤低温传导至室内，在夏季则导致室内热量向地下散失，显著增加暖通系统的负荷。因此，在超低能耗标准下，地基设计必须以“阻断热传导、提升承载能力、适配能源系统”为核心，制定针对性的构造策略。
（一）地基保温构造：切断地下热交换路径
实现地基保温的关键在于于基础与土壤之间设置连续的保温层，避免出现“热桥”现象。根据零碳园区内不同类型建筑（如工业厂房、商业建筑、住宅）的荷载特性，主要采用以下两种方案：
1. 筏板基础 + 保温包裹
适用于荷载较小的商业与住宅类建筑。该方案在筏板基础的底面、侧面以及地下室外墙根部铺设高密度挤塑聚苯板（XPS）或真空绝热板（VIP）。其中，侧向保温层需延伸至地面以下1.2米或冻土层以下，以防冻胀破坏；外层增设防水卷材与保护板，防止地下水侵蚀造成保温性能下降。此构造可使地基导热系数降至0.03W/(m·K)以下，热损失比传统地基减少80%以上。
2. 独立基础 + 地梁保温
适用于大荷载工业厂房。在独立基础之间的地梁底部及外侧敷设保温层，并在建筑周边设置“保温截热沟”，内部填充保温材料并覆盖土工布，形成环绕式的“地下保温屏障”。该设计既满足重型设备的承重要求，又通过地梁与截热沟的联合作用，有效阻断周边土壤的热传导路径，广泛应用于生产车间、仓储设施等场景。
（二）地基与能源系统的协同设计：释放地下能源潜力
零碳园区的地基设计还应充分结合地源热泵等清洁能源系统，实现“结构承载”与“能源利用”的双重价值。在施工过程中，可同步预埋地埋管换热器，利用地下恒温层的热稳定性，为冬季供暖提供低温热源，或在夏季作为散热介质。
具体实施中，地埋管需与基础保持安全距离，以防影响结构完整性：
- 对于筏板基础，地埋管可平行布置于筏板下方保温层外侧，选用PE-RT耐高温管材；
- 对于独立基础，则可在回填土区域沿线布设地埋管，通过分集水器连接地上热泵系统。
例如，上海某零碳园区厂房在地基施工阶段即同步安装地埋管换热系统，并与屋顶光伏发电系统联动供能，最终实现采暖能耗下降72%，年减碳量约120吨。
（三）绿色建材应用：降低地基隐含碳排放
地基建材的低碳化是实现零碳目标的重要一环。在确保强度的前提下，应优先选择能耗低、可循环的材料：
- 混凝土：推广使用掺入30%以上工业固废（如粉煤灰、钢铁渣）的再生骨料混凝土，替代天然砂石，减少水泥用量与碳排放；
- 钢筋：采用高强度螺纹钢（HRB500E级），通过提高单根承载力减少总用量，实现材料节约；
- 保温材料：推荐使用生态型聚氨酯硬泡，具备优异保温性能且可回收处理，避免传统材料带来的环境负担。

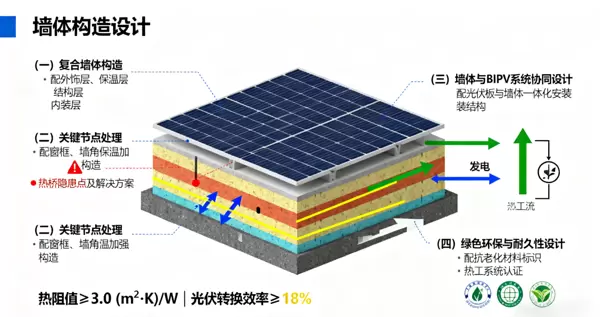

三、墙体构造设计：打造高效热交换屏障
墙体是建筑与外界进行热量交换的主要界面，其热工性能直接影响采暖与制冷能耗。在超低能耗标准下，墙体设计需构建一个“保温连续、承重与保温协同、内外饰面环保”的多功能复合体系，同时兼容光伏建筑一体化（BIPV）等园区能源系统，实现“被动节能”与“主动产能”的融合。
（一）复合墙体构造：多层协同优化热工表现
现代超低能耗墙体强调各功能层之间的协同配合，通常由外至内分为多个层次：外饰面层、保温层、承重结构层、内隔汽层与内饰面层。各层需无缝衔接，确保保温层连续无断点，杜绝热桥产生。
常见构造形式包括：
- 夹芯保温墙体：将高性能保温材料（如岩棉、XPS、VIP）置于内外叶墙之间，外叶墙负责防护与装饰，内叶墙承担承重功能，中间保温层不受力但完全封闭，热工性能优越；
- 外保温现浇复合墙：采用模板内置保温板的方式，在浇筑混凝土墙体的同时完成保温层固定，施工效率高，保温层与主体结构粘结牢固；
- 预制装配式保温墙体：工厂预制集成保温、装饰与结构功能的一体化墙板，现场拼装，质量可控，适用于标准化程度高的园区建筑。
无论何种形式，均需保证保温材料厚度达标、接缝密封严密，并在外墙转角、门窗洞口等易形成热桥部位加强处理，确保整体热阻达到设计要求。
在零碳园区的建筑设计中，建筑墙体根据功能需求分为承重与非承重两类，相应地形成“承重复合墙体”和“非承重复合墙体”。两种墙体均采用“外装饰层—防护层—保温层—结构层—内装饰层”的分层构造逻辑，重点在于保障保温层的连续性与完整性，有效防止热桥现象的发生。
对于住宅、办公楼等需要承担结构荷载的承重复合墙体，通常采用“钢筋混凝土剪力墙+外保温层”的组合形式。结构层使用具有较低导热系数的自保温混凝土砌块，在其外侧粘贴岩棉板或真空绝热板作为保温层。保温层厚度依据园区所在气候区进行差异化设计：北方严寒地区不小于150mm，南方夏热冬暖地区不低于80mm。保温层外部铺设抗裂砂浆并嵌入玻纤网布，再覆盖真石漆或干挂石材作为外墙装饰层。该构造通过“结构自保温+外保温”双重机制，使墙体传热系数控制在0.15W/(m·K)以下，兼顾结构安全与高效节能。
针对厂房围护墙、商业建筑隔墙等非承重墙体，则采用“轻钢结构+夹芯保温层”的体系。以轻钢龙骨为骨架，内部填充玻璃棉或挤塑聚苯板，两侧覆以硅酸钙板或定向刨花板，并可根据需要在外侧集成BIPV组件或金属雕花板。此类墙体重量仅为传统砖墙的三分之一，施工效率提升约50%，具备优良的保温性能，特别适用于需快速建造的标准化工厂及临时配套设施。
（二）关键节点处理：消除热桥风险
墙体与门窗、屋顶、地基之间的连接部位是热桥高发区域，也是实现超低能耗的关键环节。在门窗洞口处，实施“保温延伸包裹”策略——将墙体保温层延伸至窗框外侧，并用专用保温密封胶填充缝隙；同时搭配三玻两腔Low-E中空玻璃与断桥铝型材，确保门窗整体传热性能与墙体基本一致。
在墙体与屋顶交接处，屋面保温层与墙体保温层实现无缝对接，顶部设置混凝土压顶进行固定，防止雨水侵入破坏保温效果。而在墙体与地基连接节点，则将墙体保温层与地基侧面保温层连续连接，构建从地下到地面的完整保温闭环系统。
北京某零碳社区项目通过对上述关键节点的精细化处理，成功将建筑整体热桥损失降低60%，冬季室内温度比传统建筑高出3-5℃，采暖空调能耗下降达65%。
（三）墙体与BIPV系统的协同设计：实现“节能+发电”双重目标
零碳园区建筑需实现墙体与光伏系统的深度融合，将BIPV（建筑一体化光伏）组件作为建筑表皮的一部分，真正实现“建筑即发电体”。新建建筑在墙体施工阶段即预埋光伏支架，支架与墙体之间保留50mm通风间隙，利于散热，避免高温影响光伏组件发电效率。
对于既有建筑改造，则采用“外挂式BIPV组件”，在原有墙体保温层外安装光伏板，通过专用连接件固定，不对原结构造成破坏。光伏组件的选择根据墙体朝向优化配置：南向墙体采用高效单晶硅组件，光电转换效率超过23%；东、西向墙体则选用适应弱光环境的薄膜光伏组件。
深圳某零碳科技园区实施该方案后，南墙与西墙全面覆盖BIPV组件，年发电量达80万度，满足园区15%的公共用电需求，显著提升了建筑自身的能源供给能力，实现节能与产能的协同增效。
（四）绿色环保与耐久性设计：保障长期低碳运行
墙体构造不仅要满足节能要求，还需注重环保性与使用寿命。材料选择上严禁使用含甲醛、苯等有害物质的保温材料和胶粘剂，优先采用水性环保涂料和天然石材。为提升耐久性，保温层外加设高强度防护层，抵御风雨侵蚀和紫外线老化，确保保温性能在25年内无明显衰减。
在多雨地区，墙体外表面设置排水槽与滴水线，有效阻止雨水渗入墙体内部，保护结构安全与保温效能，延长建筑生命周期。

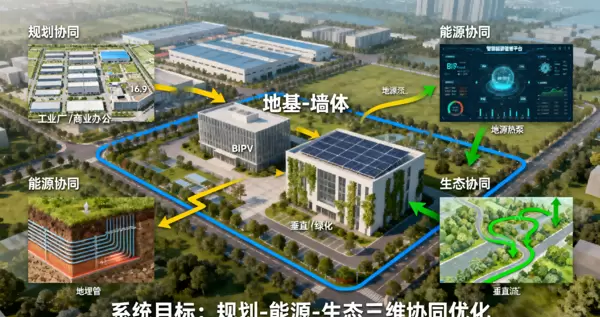

四、地基与墙体设计的协同优化：融入零碳园区整体架构
地基与墙体的设计并非独立存在，必须与园区的能源系统、空间布局和生态环境统筹考虑。在规划初期，应根据建筑功能分区确定相应的地基与墙体技术路线：工业厂房区域侧重高承载能力和适配地源热泵的地基设计；商业办公区则更强调墙体与BIPV系统的一体化整合。
在能源协同方面，地基中的地埋管换热系统与墙体上的BIPV发电系统统一接入园区智慧能源管理平台，实现冷、热、电等多种能源的智能调配与高效利用。生态层面，可在墙体外侧设置垂直绿化系统，与园区生态廊道相连，既增强碳汇功能，又通过植被遮阳减少墙体夏季吸热量，进一步降低建筑制冷能耗。
以基础架构升级支撑零碳园区建设
零碳园区的目标最终体现在每一栋建筑的细节之中。地基作为建筑的“根基”，墙体作为建筑的“屏障”，其构造设计的科学性直接关系到建筑能否实现超低能耗。未来的设计方向应打破“结构与节能分离”的传统模式，推动地基实现“结构-保温-能源”三位一体，墙体构建“复合化-协同化-发电化”的综合体系。
同时，应结合园区所在地的气候条件、资源特征和产业定位，制定差异化、本地化的技术路径，使地基与墙体不仅成为建筑安全的坚实保障，也成为园区实现碳中和的重要贡献者，为零碳园区的可持续高质量发展奠定坚实基础。
