一、项目背景
在新能源汽车零部件制造领域，某企业生产线长期受到设备间通信不畅的困扰。其核心控制系统采用基于EtherCAT协议的PLC主站，而部分关键执行单元如变频器则使用CAN通信协议，导致两者之间数据交互延迟、控制指令响应滞后，严重影响了设备协同作业效率与生产流程的稳定性。为打通异构网络间的通信壁垒，亟需引入一款高效稳定的协议转换装置以实现系统集成。
二、解决方案概述
经多方技术调研与实际工况评估，该企业最终选用了远创智控研发的EtherCAT转CAN协议转换网关。该设备的核心作用是将原本无法直接接入EtherCAT网络的CAN类设备（如支持CANopen协议的变频器）进行协议适配，使其能够无缝融入现有EtherCAT总线架构中，实现双向数据流通。通过该网关，EtherCAT主站可实时获取CAN侧设备状态，并下发控制指令，显著提升系统的整体联动能力。
三、系统设备选型说明
- PLC主站：选用倍福自动化CX5140控制器。该型号具备高性能处理能力及完善的EtherCAT主站功能，能够稳定驱动多个从站设备，确保整个控制链路的高实时性与可靠性。
- 变频器单元：配置汇川技术MD300系列变频器，该系列产品广泛应用于工业现场，支持CANopen通信协议，运行稳定，适用于电机调速等多种控制场景，满足产线对动力系统的精准调控需求。

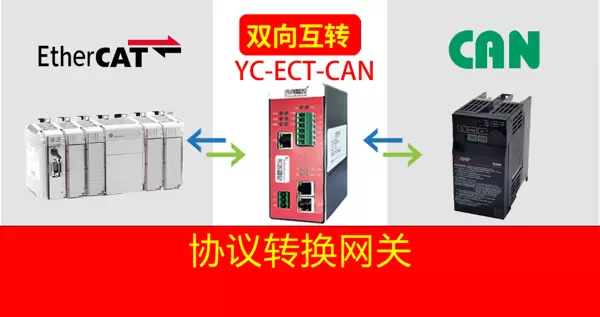

- 协议转换网关：部署远创智控YC-ECT-CAN型EtherCAT转CAN协议转换网关。该设备在EtherCAT侧作为从站接入，在CAN侧可担任主站角色，兼容标准CAN2.0A/B规范，波特率支持20kbit/s至1Mbit/s范围内可调，最大支持256条CAN报文，输入/输出数据容量均可达500字节。支持多种通信模式，包括生产者/消费者、查询/应答等，且ESI文件可通过专用配置工具自动生成，便于快速集成。
四、系统架构设计

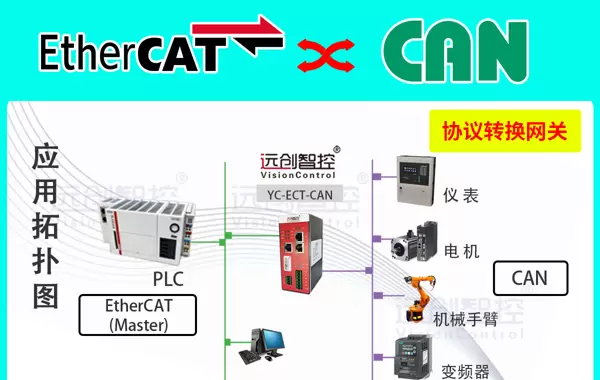

系统采用分层结构设计：倍福CX5140 PLC作为EtherCAT主站，通过EtherCAT总线与远创智控协议转换网关连接；网关再通过CAN接口与汇川MD300系列变频器建立通信链路。同时，上位机监控系统通过同一EtherCAT网络与PLC相连，实现对全产线运行状态的集中监视与远程管理，构建起“控制-执行-监控”一体化的信息闭环体系。
五、系统配置与调试流程
1. 网关参数设置
首先为YC-ECT-CAN网关接通电源，并通过配置口将其与调试电脑连接。启动远创智控提供的GWModbusBuilder配置软件，进入“设置—通讯设置—以太网设置”，将PC端IP地址调整至与网关同一网段。随后点击“工具—在线”，选择“CAN配置”模块并点击“连接从站”。连接成功后，其他操作按钮将被激活。先执行“读取配置”以查看当前参数，再根据现场需求设定波特率、CAN报文数量等关键参数，完成后点击“写入配置”。最后将网关拨码开关第8位设为OFF状态并重新上电，使新配置生效。
2. PLC程序开发
在倍福TwinCAT编程环境中，导入由网关生成的ESI设备描述文件，并将其添加至设备管理器中。完成EtherCAT主站与网关从站之间的拓扑配置后，设定相应的通信周期与映射关系。接着编写PLC控制逻辑，涵盖对变频器的启停控制、速度调节、故障复位等功能，同时实现对反馈信号（如运行状态、报警信息）的数据采集与上传处理。
3. 变频器通信配置
针对汇川MD300变频器，需设置其CANopen通信参数，确保与协议转换网关的CAN端配置一致，包括节点ID、通信波特率等。此外，还需完成电机参数自学习及控制模式（如速度控制或位置控制）设定，以保证其能准确响应来自PLC的控制指令。
4. 整体系统联调
所有硬件连接与软件配置完成后，进入系统联合调试阶段。首先检查各设备供电与物理连接是否正常，结合网关指示灯判断上电与通信状态。然后在PLC中下载并运行控制程序，观察变频器动作是否符合预期，如电机能否按指令启停、调速是否平滑等。同时验证上位机是否能实时显示设备运行数据。若出现通信异常或设备无响应等问题，则借助CANoe等专业工具抓取CAN总线数据包，分析是否存在参数错误、接线松动等情况，并及时修正。
六、应用成效分析
- 生产效率显著提升：通过协议转换网关实现了PLC与变频器之间的高速、稳定通信，设备间协作更加紧密，生产节拍优化明显，整体产能提高约20%。
- 产品质量更趋稳定：得益于对电机运行的精确控制，工艺过程波动减少，产品一致性大幅增强，次品率下降约15%。
- 运维管理更加便捷：系统集成度提高，故障诊断路径清晰，配合上位机监控界面，运维人员可快速定位问题，缩短停机时间，提升维护效率。
上位机监控系统具备实时采集和监控生产线上各类设备运行状态及关键参数的能力。一旦设备发生异常或故障，系统可迅速识别并定位故障位置，为维修人员提供精准的诊断信息，有效减少停机排查时间，提升设备的可用率。此外，借助对历史运行数据的深入分析，系统还能识别潜在风险，实现故障预警与预防性维护，从而进一步降低维护成本，减少非计划停机，保障生产的连续性和稳定性。
七、总结与展望
远创智控推出的EtherCAT转CAN协议转换网关，在新能源汽车制造企业的实际生产线中实现了成功部署。该设备有效打通了EtherCAT协议主站与采用CAN协议的变频器之间的通信壁垒，解决了异构网络间的数据交互难题，显著提升了产线的通信效率与控制精度，为企业带来了可观的生产效益与经济回报。
展望未来，随着工业自动化水平的持续提升以及工业物联网技术的广泛应用，协议转换类设备将在智能制造体系中扮演愈发关键的角色。它们不仅推动了不同品牌、不同协议设备间的无缝连接与协同运作，也为工厂实现全面数字化、智能化转型提供了坚实的技术支撑。
基于当前的应用成果，该企业计划在更多生产环节中推广使用此类协议转换解决方案，拓展其在其他设备与子系统中的集成应用，持续优化自动化架构，全面提升生产效率与核心竞争力。
