11kW OBC LLC谐振变换器仿真模型：管损与结温分析
在当前电力电子技术持续进步的背景下，谐振变换器凭借其高效率、低电磁干扰等优势，广泛应用于各类电源系统中。尤其在新能源汽车车载充电机（OBC）领域，11kW OBC LLC谐振变换器因具备高功率密度和优异的热管理能力，成为关键技术研究方向之一。本文将详细介绍一种针对该类型变换器的仿真模型，能够准确反映功率器件的损耗及其结温变化情况。
二、模型结构与组成

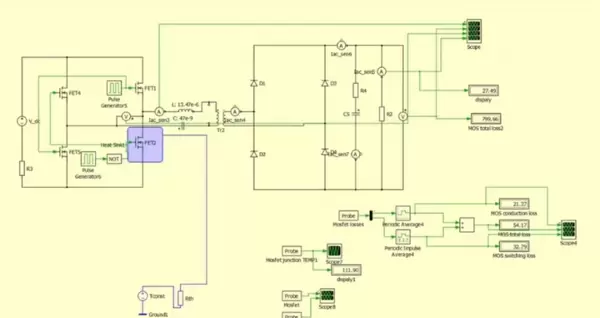

本仿真模型基于主流电路仿真平台构建，旨在全面分析11kW OBC LLC谐振变换器的电气与热力学特性。整体架构由三大模块构成：主电路模块、控制逻辑模块以及热行为建模模块。
主电路部分完整复现了LLC谐振变换器的拓扑结构，涵盖谐振电感、谐振电容及变压器等关键元件，用于实现高效能量传输；控制电路则集成PWM调制与频率调节策略，确保系统在不同负载条件下稳定运行；而热模型部分通过耦合电-热参数，实现对功率管动态损耗向结温转换过程的模拟。
三、核心功能实现
1. 电气性能仿真
模型可对变换器在多种工况下的电气响应进行仿真，包括输入/输出电压波动、谐振电流波形、原副边电流分布等，支持宽范围工作状态的性能预测。
2. 功率管损耗计算

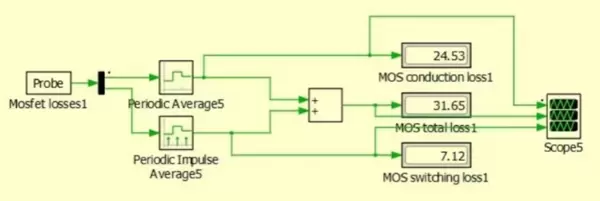

借助精细化建模方法，仿真系统可分别提取功率开关管的导通损耗、开关损耗以及反向恢复损耗，并进行累加统计，获得总损耗数据，为后续热分析提供输入依据。
3. 结温动态模拟
结合热阻-热容网络模型，利用前述损耗结果驱动热仿真进程，实时推算出半导体器件的结温变化趋势。该功能有助于评估器件在长期运行中的热应力水平和可靠性表现。
四、实际应用意义
设计阶段优化支持
在产品开发初期，可通过该模型预判变换器的关键性能指标，进而调整谐振参数、开关频率或磁性元件设计，提升整体能效和功率密度。
热性能与寿命评估
基于仿真得出的管损与结温曲线，可对器件选型合理性进行验证，并预测其在典型工况下的老化速率与使用寿命。
故障辅助诊断能力
将实测运行数据与仿真结果进行比对，有助于识别异常温升或损耗偏高等问题，定位潜在故障源，为系统维护提供科学依据。
五、总结
本文提出了一种面向11kW OBC LLC谐振变换器的综合性仿真模型，具备完整的电-热联合仿真能力，能够有效反映功率管的损耗特性和结温演变过程。该模型不仅适用于研发阶段的设计迭代，也可用于性能验证与故障分析，在推动电力电子系统智能化、可靠化发展的进程中具有重要价值。
