在工业设备振动监测、医疗生物电信号采集以及环境物联网传感等应用场景中，微弱信号常被强背景噪声淹没，导致传统检测手段失效。为解决这一问题，开发了一套基于随机共振原理的高精度弱信号检测系统。该系统能够有效提取幅值低至≤10μV、频率范围为1Hz–1kHz的微弱周期性信号，适用于电机轴承早期故障预警、心电图中微小波形识别、低功耗传感器信号采集等实际需求，突破了传统滤波技术在信噪比提升方面的局限。
系统工作原理
随机共振是一种发生在非线性系统中的物理现象，其本质是弱信号、噪声与系统非线性阈值之间的协同作用。当输入信号（包含目标弱信号和强背景噪声）进入非线性转换模块时，在适当强度的噪声辅助下，原本无法跨越系统阈值的弱信号可被“抬升”并通过输出端显现，从而显著提高输出信噪比（SNR），实现从噪声中增强有用信号的效果——这与传统观念中噪声干扰信号的认知截然不同。
本系统采用并行随机共振单元架构设计，无需人工调节外部噪声强度，通过多个共振单元的协同运作，自动扩展对不同噪声水平的适应范围，确保在宽谱噪声环境下仍能稳定提取微弱信号。核心处理流程如下：
- 同步采集待测弱信号与环境噪声，并送入非线性转换模块；
- 由并行共振单元对混合信号进行联合处理，促使噪声能量向目标信号转移；
- 经过阈值判决与信号重构机制，输出经提纯的目标信号；
- 实时监测输出端的SNR指标，动态优化非线性模块的关键参数以维持最佳响应状态。

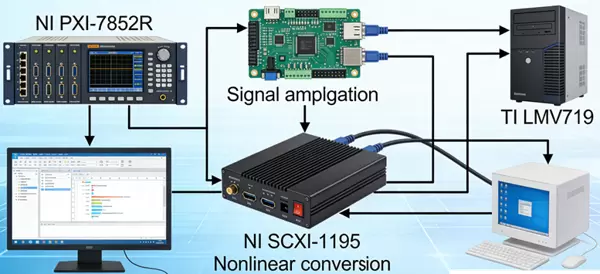

硬件配置方案
系统采用模块化设计理念，硬件选型围绕“信号保真采集、稳定非线性转换、高速数据传输”三大核心要求展开，具体配置如下：
| 模块类型 | 具体型号 | 核心参数 | 选型理由及作用 |
|---|---|---|---|
| 数据采集卡 | NI PXI-7852R | 采样率 1.25MS/s，16 位精度 | 兼容 LabVIEW 平台，支持 FPGA 实时处理，高采样率可精准捕捉微弱信号细节 |
| 非线性转换模块 | TI LMV7219 | 阈值可调范围 0–50μV，响应时间 ≤1μs | 实现高精度非线性转换，满足弱信号跨阈值抬升的技术需求 |
| 信号调理模块 | NI SCXI-1125 | 增益 1000 倍，输入噪声 ≤0.5μVpp | 前置放大微弱信号，抑制信号调理过程中的附加噪声污染 |
| 噪声适配模块 | AD8421 | 噪声强度可调范围 0–100μVrms | 提供可控噪声源，辅助实现随机共振所需的噪声匹配条件 |
| 主控与通信模块 | Arduino Uno R3 | 支持 LabVIEW LINX 通信 | 低成本控制外围模块联动，实现设备协同与状态反馈 |
| 光电探测模块 | Hamamatsu H10721-20 | 光电转化效率 5×10 V/W | 针对光信号场景，将极微弱光信号高效转化为电信号 |
| 数据存储模块 | NI PXI-8270 | 吞吐率 300MB/s，存储容量 1TB | 实现高速同步存储原始数据与处理结果，防止数据丢失 |
| 机箱 | NI PXIe-1085 | 总线带宽 10GB/s | 保障多模块并行运行下的高速数据交互，降低系统延迟 |
LabVIEW 在系统中的关键作用
作为系统的图形化开发平台，LabVIEW 贯穿“控制–采集–处理–输出”全流程，发挥以下核心功能：
- 设备协同控制：利用内置 VISA 库与 NI-DAQmx 驱动，自动识别并连接 PXI 设备、Arduino 等多种硬件，一键完成设备地址扫描与通信建立，无需额外编写驱动程序，有效解决多厂商模块间的兼容性难题；
- 实时数据处理：采用“生产者–消费者”架构，采集 VI 以 1.25MS/s 的速率持续缓存数据，处理 VI 异步调用基于 DLL 混合编程实现的随机共振算法（含高斯拟合与寻峰运算），避免数据堆积，解调误差控制在 ±0.1μV 以内；
- 参数动态优化：通过图形界面实时显示 SNR 变化曲线，结合 LabVIEW 数学函数库实现非线性模块阈值与噪声强度的自适应调整，全过程无需人工干预；
- 结果可视化与存储：生成信号时域/频域对比图、SNR 趋势图，支持 TDMS 和 Excel 格式导出，并具备历史数据回放功能，便于后续故障分析与算法迭代优化；
- 报警与系统扩展：预设 SNR 报警阈值（≥15dB），低于设定值时触发声光报警；采用模块化 VI 架构设计，新增传感器类型仅需开发专用数据处理 VI，系统扩展周期不超过一周。
常见问题及应对策略
- 数据同步冲突：由于采样速率与处理速度不匹配可能导致数据堆积，系统通过 LabVIEW 队列缓存与异步读取机制进行缓冲管理，并实时监控队列状态，防止溢出；
- 共振效果不稳定：引入 LabVIEW 实现的并行单元参数自适应校准算法，动态调节各单元的阈值与噪声适配系数，将 SNR 波动范围控制在 ±1dB 以内；
- 硬件兼容性问题：借助 LabVIEW LINX 工具包与 VISA 通信协议统一不同品牌模块的接口标准，无需修改底层代码即可实现传感器型号替换，提升系统灵活性与可维护性。
