在自动化设备调试过程中，使用LabVIEW直接与汇川H5U PLC进行通信的方案展现出显著优势，相比传统的OPC方式更加高效、稳定且成本更低。本文将详细介绍如何通过自定义报文实现两者之间的原生TCP通信，无需依赖任何第三方插件或DLL调用，完全由LabVIEW原生函数构建，具备高可维护性和灵活性。

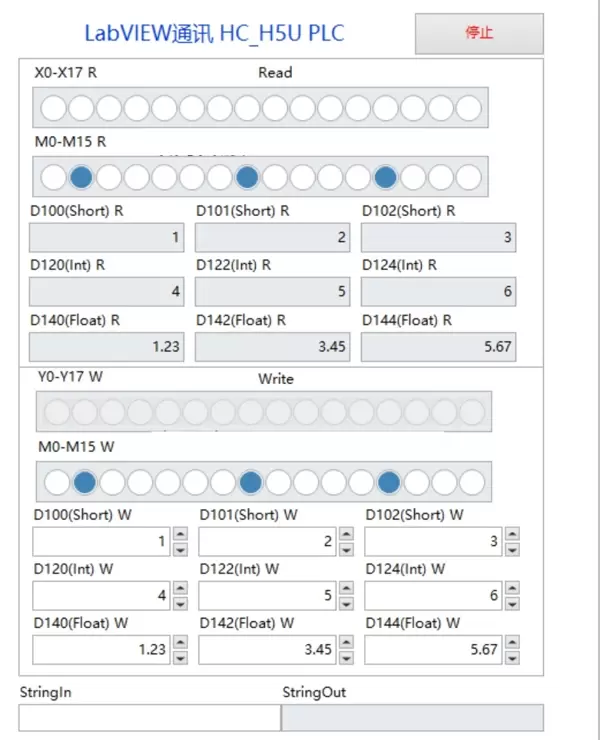

核心功能涵盖多种数据类型的读写操作：
- 支持命令帧的构造与解析
- 支持I16、I32、Float类型的数据批量读写
- 支持字符串的读取与写入
- 支持XYMBool类型的批量读写
- 支持YM点位的单点控制
整个通信模块基于原始协议开发，不依赖OPC服务器或其他中间件，避免了授权费用和系统兼容性问题，同时大幅提升响应速度。实测显示，通信延迟由原先OPC方案的约200ms降低至20ms以内，在伺服同步等对时序敏感的应用中表现尤为出色。
首先来看H5U PLC的TCP协议帧结构：
Header := "\x48\x5A\x00\x00" // HZ标识
++ ToHex(Sequence) // 报文序号
++ "\x00\x00\x00\x00" // 预留位
++ ToHex(DataLen) // 数据域长度在LabVIEW中处理该协议时，需特别注意字节序（Endianness）问题。由于H5U采用大端模式（Big-Endian），而PC端x86架构默认为小端模式，因此在拼接报文和解析返回数据时必须进行字节序转换。推荐使用Type Cast函数配合字节数组操作来确保数值正确表达。
以寄存器地址处理为例，地址值需要拆分为高8位与低8位两个字节：
命令帧 = Header + "\x01\x03" // 功能码
+ "\x00\x0A" // 起始地址D10
+ "\x00\x08" // 连续读8个寄存器此方法可通过Split Number函数实现高低字节分离，保证地址字段符合协议要求。
对于D寄存器的批量读取，可采用标准化模板构造请求报文：
rawData := "\x41\x48\x00\x00" // 示例数据
fltValue := Type Cast(ReverseString(rawData), '单精度浮点')返回数据的解析是关键环节，尤其是浮点数处理。接收到4字节数据后，需先进行字节反转再转换为数值。Reverse String函数在此起到决定性作用——若未翻转，解析出的浮点值将严重失真。
布尔量的批量读写则涉及到位操作优化。例如同时控制Y0至Y7输出状态时，可通过一个字节直接设定八个点位：
写入帧 = Header + "\x01\x10"
+ "\x00\x20" // Y区地址
+ "\x00\x01" // 1个寄存器
+ "\x02" // 字节数
+ Char(0x55) // 01010101二进制如发送0x55即可实现交替通断的流水灯效果，现场可用LED阵列直观验证，效率远高于逐点写入。
字符串处理方面，H5U使用双字节表示字符串长度，这一点与其他PLC有所不同。例如将"Hello"写入D100寄存器时，前两个字节需标明长度值5：
strData := "\x00\x05" + "Hello" // 先写长度再跟内容
写入帧 = Header + "\x01\x10"
+ "\x00\x64" // D100地址
+ "\x00\x07" // 7个寄存器(5字符+2字节长度)
+ strData实际测试中发现，若包含中文字符，应将其编码为GBK格式。在LabVIEW中执行“字符串至字节数组”转换时，务必选择正确的字符集以避免乱码。
开发过程中曾遇到一个典型问题：报文中的序列号必须持续递增。一次因固定序列号导致PLC连续拒绝三次请求，最终定位为此处逻辑缺陷。现采用移位寄存器实现自动递增计数机制，确保每次请求唯一性：
While循环内:
序号 = 初始值 + 循环计数
自动滚雪球式递增代码中最具扩展性的部分是动态数据类型解析模块，通过枚举输入触发不同的数据处理分支：
case 数据类型 of
I16: 解析2字节
I32: 拼接双字
Float: 字节翻转后转换
String: 先取长度再截取
default: 抛出异常新增数据类型时仅需在Case结构中添加对应分支，极大提升了程序的可维护性与复用性。
为进一步提升工业环境下的通信可靠性，引入了超时重试机制。在VISA Configure中设置500ms超时，并结合错误处理簇实现自动重发功能：
for i=0 to 2
VISA写入
if 无错误 then break
else 等待100ms
endfor在电磁干扰较强的现场环境中，该三段式重试策略使通讯成功率从70%提升至接近99%，显著增强系统鲁棒性。
总结而言，该方案实现了无插件、无授权依赖的高性能PLC通信体系，覆盖常用数据类型与操作模式，具备良好的稳定性与扩展潜力，适用于各类对实时性与成本控制有较高要求的自动化项目。
